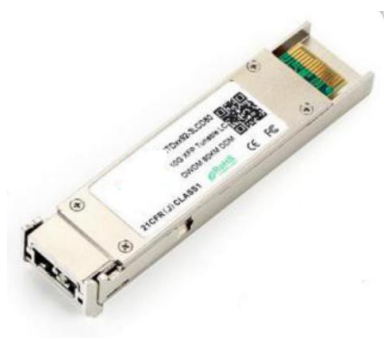

جهاز إرسال واستقبال XFP بسرعة 10 جيجابت في الثانية قابل للضبط DWDM 80KM | شبكة الألياف الضوئية |(TKX-TDxxX-3LCD80)
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | TKX-TDxxX-3LCD80 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | تي/تي،/باي بال، خطاب الاعتماد |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | جهاز إرسال واستقبال XFP بسرعة 10 جيجابت في الثانية قابل للضبط DWDM 80KM | شبكة الألياف الضوئية |(TKX | جهد الإمداد: | 3.14-3.46 فولت |
|---|---|---|---|
| العرض الحالي: | 300 مللي أمبير | إدخال المعاوقة التفاضلية: | 100 |
| تأرجح إدخال البيانات ذو نهاية واحدة: | 180-700 مللي أمبير | اختلاف تأرجح إدخال البيانات: | 400-1800 فولت |
| إرسال تعطيل وقت التأكيد: | 10 لنا | تأرجح إخراج البيانات التفاضلية: | 300-850 مللي أمبير |
| درجة حرارة حالة التشغيل: | 0 إلى +70 درجة مئوية | ضمان: | 1 سنة، صيانة مدى الحياة |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | جهاز استقبال 10 جيجابايت في الثانية DWDM XFP,جهاز استقبال XFP قابل للتعديل 80 كم,وحدة الإرسال الضوئي DWDM |
||
منتوج وصف
جهاز إرسال واستقبال XFP قابل للتوليف DWDM بسرعة 10 جيجابت/ثانية لمسافة 80 كم | شبكة ألياف ضوئية | (TKX-TDxxX-3LCD80)
نظرة عامة على المنتج
يُعد جهاز الإرسال والاستقبال XFP القابل للتوليف بسرعة 10 جيجابت/ثانية وحدة ألياف ضوئية مدمجة توفر رابطاً تسلسلياً عالي السرعة بمعدلات إشارة تتراوح من 9.95 جيجابت/ثانية إلى 11.35 جيجابت/ثانية. تتوافق الوحدة مع اتفاقية المصادر المتعددة (MSA) لوحدات 10Gigabit الصغيرة القابلة للتوصيل (XFP) رقم (INF-8077i) ومعيار XFP القابل للتوليف لتطبيقات شبكة ترددات الاتحاد الدولي للاتصالات (SFF-8477).
يتوافق مع معيار ITU-T G.698.1 بتباعد قنوات يبلغ 50 جيجاهرتز لتطبيقات SONET/SDH، ومعيار IEEE DWDM 10GBASE-ZR لمسافة تصل إلى 80 كم (إيثرنت)، ومعيار DWDM 10GFC لمسافة تصل إلى 80 كم (القناة الليفية Fiber Channel).
يدمج جهاز الإرسال والاستقبال مساري الاستقبال والإرسال في وحدة واحدة. وفي جانب الإرسال، تتم استعادة تدفق البيانات التسلسلي بسرعة 10 جيجابت/ثانية، وإعادة ضبط توقيته، وتمريره إلى مشغل المضمّن. يقوم مشغل المضمّن بضبط الانحياز وتضمين ليزر ماخ-زيندر مدمج قابل للتوليف في النطاق C (ILMZ)، مما يتيح نقل البيانات عبر ألياف أحادية النمط من خلال موصل LC قياسي في الصناعة. وفي جانب الاستقبال، تتم استعادة تدفق البيانات بسرعة 10 جيجابت/ثانية من مضخم ممانعة بينية/APD، وإعادة ضبط توقيته، وتمريره إلى مشغل الإخراج. وتتميز هذه الوحدة بواجهة كهربائية متوافقة مع XFI وقابلة للتوصيل الساخن.
التطبيقات
- إيثرنت 10G مع DWDM 10GBASE-ZR/ZW
- القناة الليفية DWDM 80KM 10G
- شبكات DWDM SONET OC-192 و SDH STM-64
الميزات الرئيسية
- يدعم معدلات بت تتراوح من 9.95 جيجابت/ثانية إلى 11.3 جيجابت/ثانية
- جهاز إرسال متكامل كلياً وقابل للتوليف عبر كامل النطاق C
- تباعد قنوات 50 جيجاهرتز حسب معايير ITU مع قفل طول موجي مدمج
- ليزر قابل للتوليف في النطاق C ومستقبل APD
- أقصى طول للرابط يبلغ 80 كم
- موصل LC مزدوج بالكامل (Full Duplex)
- تصميم XFP يدعم التوصيل والتشغيل الساخن
- يدعم الاسترجاع الحلقي لجانب الخط (Line-side) وXFI
- لا يتطلب ساعة مرجعية
- وظائف تشخيص رقمي مدمجة
- آلية قياسية للتحرير بالمقبض (Bail Release)
- تبديد الطاقة <3.5 واط
المواصفات الفنية
ملاحظات:
1) يتوافق مع ما يقرب من 0.4 نانومتر.
2) تم القياس مع أسوأ نسبة انطفاء (ER)؛ ومعدل الخطأ في البتات (BER)<10 -12 مع 10.3 جيجابت/ثانية، 2 31 - 1 PRBS.
1) يتوافق مع ما يقرب من 0.4 نانومتر.
2) تم القياس مع أسوأ نسبة انطفاء (ER)؛ ومعدل الخطأ في البتات (BER)<10 -12 مع 10.3 جيجابت/ثانية، 2 31 - 1 PRBS.
خصائص الواجهة الكهربائية
ملاحظة:
1) يتم تحديد القيمة الإجمالية القصوى للطاقة عبر نطاق درجة الحرارة والجهد بالكامل.
2) بعد الاقتران المتناوب (AC coupling) الداخلي.
3) في إنهاء تفاضلي بمقاومة 100 أوم.
4) إشارة فقدان الإشارة (LOS) ذات مجمع مفتوح يتم سحبه بمقاومة من 4.7 إلى 10 كيلو أوم إلى 3.15 - 3.6 فولت. يشير المستوى المنطقي 0 إلى التشغيل الطبيعي؛ ويشير المستوى المنطقي 1 إلى عدم اكتشاف أي إشارة.
1) يتم تحديد القيمة الإجمالية القصوى للطاقة عبر نطاق درجة الحرارة والجهد بالكامل.
2) بعد الاقتران المتناوب (AC coupling) الداخلي.
3) في إنهاء تفاضلي بمقاومة 100 أوم.
4) إشارة فقدان الإشارة (LOS) ذات مجمع مفتوح يتم سحبه بمقاومة من 4.7 إلى 10 كيلو أوم إلى 3.15 - 3.6 فولت. يشير المستوى المنطقي 0 إلى التشغيل الطبيعي؛ ويشير المستوى المنطقي 1 إلى عدم اكتشاف أي إشارة.
صور المنتج
لماذا تختار TAKFLY؟
- خبرة تصنيع تزيد عن 26 عاماً في منتجات الألياف الضوئية
- أكثر من 450 عامل تجميع بخبرة تزيد عن 3 سنوات
- أكثر من 10 مهندسي بحث وتطوير مكرسين للابتكار
- 16 آلة حقن وخطوط إنتاج مستوردة من ألمانيا
- أكثر من 30 جهاز اختبار بما في ذلك أجهزة اختبار OTDR و 3D و VFL و IL&RL
- معدات اختبار شاملة: أجهزة اختبار قوة الشد، أجهزة اختبار مقاومة السحق، أجهزة قياس القدرة، أجهزة فحص الضوء
- قبول وضع العلامات التجارية للشركات المصنعة الأصلية (OEM)
- مشاركة في المعارض العالمية: OFC و ECOC و CommunicAsia و NETCOM و AFRICACOM و SVIAZ ICT و CommunicIndonesia و Global Source Electronic Exhibition
مراقبة الجودة
- فحص عشوائي للمواد الخام قبل الإنتاج
- فحص كامل بعد كل عملية فردية
- فحص شامل للمنتجات نصف المصنعة
- فحص كامل للمنتج النهائي قبل التعبئة
- فحص عشوائي قبل الشحن
معلومات التسليم
- العينات: 1-3 أيام عمل
- طلبات الإنتاج الضخم: 3-7 أيام عمل
- التعبئة والتغليف: أكياس بلاستيكية وكراتين ومنصات نقالة متاحة حسب الطلب
