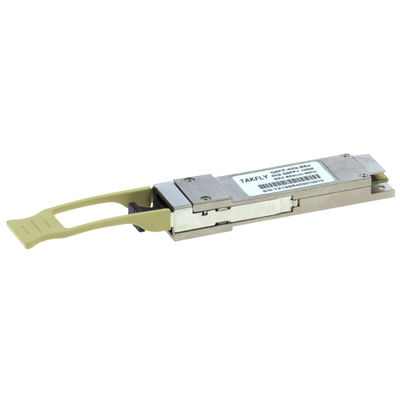

وحدة الإرسال والاستقبال QSFP+ SR4 MPO 100M MMF 40G BASE
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Takfly |
| إصدار الشهادات: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| رقم الموديل: | TKQSFP40GSR4 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD35/pcs ~ USD45/pcs |
| تفاصيل التغليف: | صندوق نفطة + سبون + كرتون |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram ، Paypal ، L / C. |
| القدرة على العرض: | 30000pcs / شهر |
|
معلومات تفصيلية |
|||
| سرعة: | 40 جيجابت في الثانية | مسافة الإرسال: | 100 م |
|---|---|---|---|
| الطول الموجي: | 850 نانومتر | ميناء الألياف: | MPO |
| إبراز: | وحدة الإرسال والاستقبال JG325B sfp,QFX-QSFP-40G-SR4,وحدة الإرسال والاستقبال JG709A sfp |
||
منتوج وصف
40G QSFP+ SR4 MPO 100M MMF وحدة الإرسال والاستقبال 40GBASE، QSFP-40G-SR4، JG325B، JG709A، QFX-QSFP-40G-SR4
الوصف
إن 40G QSFP+ SR4 هو جهاز إرسال واستقبال QSFP+ رباعي القنوات، قابل للتوصيل، متوازي، بصري الألياف لتطبيقات إيثرنت 40 جيجابت. هذا الجهاز هو وحدة عالية الأداء للاتصالات القصيرة المدى للبيانات متعددة الممرات وتطبيقات الربط البيني. يدمج أربعة ممرات بيانات في كل اتجاه بعرض نطاق ترددي 40 جيجابت في الثانية. يمكن لكل ممر أن يعمل بسرعة 10.3125 جيجابت في الثانية حتى 100 متر باستخدام ألياف OM3 أو 150 مترًا باستخدام ألياف OM4. تم تصميم هذه الوحدات للعمل عبر أنظمة الألياف متعددة الأوضاع باستخدام طول موجي اسمي يبلغ 850 نانومتر. تستخدم الواجهة الكهربائية موصلًا من نوع الحافة بـ 38 جهة اتصال. تستخدم الواجهة البصرية موصل MTP (MPO) بـ 12 ليفًا. تشتمل هذه الوحدة على تقنية الدوائر وتقنية VCSEL المثبتة من Takfly Avago Technologies لتوفير عمر طويل موثوق به وأداء عالٍ وخدمة متسقة.
الميزات
- وحدات الإرسال والاستقبال ذات الاتجاهين الكاملين رباعية القنوات
- معدل نقل البيانات يصل إلى 10.3 جيجابت في الثانية لكل قناة
- 4 قنوات 850 نانومتر VCSEL
- 4 قنوات مصفوفة كاشف الصور PIN
- استهلاك منخفض للطاقة<1.5 واط
- غلاف معزول عن أرضية الموصل
- درجة حرارة التشغيل من 0 درجة مئوية إلى +70 درجة مئوية
- جهد إمداد الطاقة 3.3 فولت
- متوافق مع RoHS 6
- عامل شكل QSFP قابل للتوصيل
- أقصى طول للوصلة يبلغ 100 متر على ألياف OM3 متعددة الأوضاع (MMF) و 150 مترًا على ألياف OM4 MMF
- مقبس موصل MPO واحد
- وظائف التشخيص الرقمي المدمجة
التطبيق
- 40GBASE-SR4 40G إيثرنت
- اتصالات محول وموجه Datacom/Telecom
- تطبيقات تجميع البيانات واللوحة الخلفية
- تطبيقات البروتوكول والازدحام الخاصة
الحد الأقصى المطلق للتقييمات
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | الوحدة |
| جهد الإمداد | Vcc | -0.3 | 3.6 | V |
| جهد الإدخال | Vin | -0.3 | Vcc+0.3 | V |
| درجة حرارة التخزين | Tst | -20 | 85 | ºC |
| درجة حرارة التشغيل للحالة | Top | 0 | 70 | ºC |
| الرطوبة (غير المكثفة) | Rh | 5 | 95 |
% |
| المعلمة | الرمز | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة | ملاحظات |
| جهاز الإرسال | ||||||
| الطول الموجي المركزي | λc | 840 | 850 | 860 | نانومتر | - |
| عرض الطيف RMS | ∆λ | - | - | 0.65 | نانومتر | - |
| متوسط طاقة الإطلاق، كل ممر | Pout | -7.5 | - | 2.5 | dBm | - |
| الفرق في طاقة الإطلاق بين أي ممرين (OMA) | 4 | dB | - | |||
| نسبة الانقراض | ER | 3 | - | - | dB | - |
| الحد الأقصى للطاقة، كل ممر | 4 | dBm | - | |||
| جهاز الإرسال والتشتت | TDP | 3.5 | dB | - | ||
| العقوبة (TDP)، كل ممر | ||||||
| متوسط طاقة الإطلاق في وضع إيقاف التشغيل | -30 | dB | - | |||
| جهاز الإرسال، كل ممر | ||||||
| إحداثيات قناع العين: X1، X2، X3، Y1، Y2، Y3 | قيم المواصفات 0.23، 0.34، 0.43، 0.27، 0.35، 0.4 | نسبة الإصابة = 5x10-5 | ||||
| المستقبل | ||||||
| الطول الموجي المركزي | λc | 840 | 850 | 860 | نانومتر | - |
| حساسية جهاز الاستقبال المضغوط في OMA، | -5.4 | dBm | 1 | |||
| كل ممر | ||||||
| متوسط الحد الأقصى للطاقة عند مدخل جهاز الاستقبال، كل ممر | 2.4 | dBm | - | |||
| انعكاس جهاز الاستقبال | -12 | dB | - | |||
| الحد الأقصى للطاقة، كل ممر | 4 | dBm | - | |||
| LOS Assert | -30 | dBm | - | |||
| LOS De-Assert – OMA | -7.5 | dBm | - | |||
| LOS Hysteresis | 0.5 | dB | - | |||
التوافق
جميع وحدات الإرسال والاستقبال من Takfly مفتوحة المصدر، ويمكن ترميزها لتكون متوافقة تمامًا مع منتجات وأجهزة العلامات التجارية الكبرى، مثل Intel و Dell و Finisar و Arista و HP و Mellanox و Juniper و HUAWEI و H3C، إلخ. بالنسبة لأجهزة العلامات التجارية الأخرى، يرجى تحديد ذلك عند الطلب حتى نتمكن من كتابة الرموز المقابلة لتطبيقك السهل.
الأبعاد
الأسئلة الشائعة:
س: هل تقدم خدمة OEM؟
ج: نعم، يمكننا طباعة شعارك أو ملصقك على المنتجات أو على الصندوق.
س: هل يمكنك تقديم عينات مجانية؟
ج: يمكن أن تكون بعض العينات منخفضة القيمة مجانية لك، ولكنك تحتاج إلى دفع تكاليف الشحن.
س: كيف يمكنك ضمان الجودة؟
ج: بناءً على نظام إدارة الجودة المثالي لدينا، تم اختبار جميع منتجاتنا بنسبة 100٪ قبل الشحن.
س: ما هو وقت التسليم الخاص بك؟
ج: بشكل عام، عينة: 3 ~ 5 أيام عمل. طلب رسمي: 7-10 أيام عمل.
س: ما هي شروط الدفع الخاصة بك؟
ج: نحن نقبل T/T، Western Union، Paypal، L/C
للعينات: 100٪ دفعة. طلب رسمي: 30٪ ~ 100٪ كوديعة، دفع الرصيد قبل الشحن.
