جهاز إرسال واستقبال SFP نحاسي 1000BASE-T بسرعة 1.25 جيجابت في الثانية ونطاق 100 متر وEMI منخفض
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | TK-G3-RJ45 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$2.20 ~ US$597.02 |
| تفاصيل التغليف: | اسفنجة + صندوق + كرتون |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
|
معلومات تفصيلية |
|||
| رقم الموديل: | موصل الألياف البصرية | درجة حرارة أتوريج: | -40 درجة مئوية ~ 85 درجة مئوية |
|---|---|---|---|
| أجهزة الأسلاك: | ODF | لون: | التخصيص |
| عينة مجانية: | نعم | القطر الخارجي للموصل: | 3.0 مم، 2.0 مم، 0.9 مم |
| لون السكن: | أزرق ، أخضر ، بيج | وسط ناقل الحركة: | وضع واحد/ muleit-mode |
| ميزة: | ضد للماء | مادة: | بلاستيك |
| قابلية التبادل: | .20.2 ديسيبل | وضع الألياف: | 62.5/125 ميكرومتر OM1، 50/125 ميكرومتر OM2 |
| ميناء: | صندوق محور الألياف من ميناء نينغبو | اسم النموذج: | موصل الألياف الضوئية |
| وزن: | 2 كجم | التكرار: | .20.2 ديسيبل |
| قطر الألياف: | 125 ميكرومتر | نوع التجميع: | ميكانيكية |
| وحدة الاتصال: | 3.0 ملم | كابل موصل Od: | 0.9 مم، 2.0 مم، 3.0 مم |
| متانة: | ≥1000 مرة | القدرة الإنتاجية: | 700000 قطعة/شهر |
| نوع التلميع: | UPC ، APC | حشو: | زيت السيليكون البصري |
| تَحمُّل: | 500 دورة | درجة حرارة التشغيل: | -40 درجة مئوية إلى +85 درجة مئوية |
| خسارة عودة الموصل: | SMF: UPC ≥50، APC ≥60؛ MMF: ≥30 | رذاذ الملح: | 500 ساعة |
| وقت التثبيت: | في غضون 60 ثانية (بدون قطع الألياف) | طَرد: | SMD ، QFN-20 ، NRF24L01 ، حقيبة بولي ، الألياف البصرية |
| يكتب: | منظم الجهد ، ICS المنطق ، وحدة الإرسال والاستقبال ، النقل المفرد الألياف المفردة ثنائية الاتجاه ، مح | د/ج: | الأحدث ، جديد ، 2013+، 1234 ، وحدة الإرسال والاستقبال RF |
| مسافة: | 20 كم ، 300 متر ، 3 كم | طلب: | الاتصالات السلكية واللاسلكية ، المنبه ، الكمبيوتر ، نظام مراقبة الفيديو ، قناة ليفية 1x |
| درجة حرارة التشغيل: | المعيار ، -40 ~ 85 ، -10 درجة مئوية ~ 70 درجة مئوية | الطول الموجي: | 1310nm/1550nm ، 850nm ، 1490nm/1310nm ، 1310nm 1270nm |
| اسم المنتج: | EPON OLT PX20+ ، 433MHz UART MODULE TRONSCEIVER ، 1.25G BIDI SFP OPTICAL MODULE ، SFP+ TRANSCEIVER ، | ضمان: | 365 يوم ، 3 سنوات ، سنة واحدة |
| جهد الإمداد: | 1.9-3.6v ، 0 ~ 110،2.7 V ~ 5.5 V ، شائع | إصدار الشهادات: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| الشحن عن طريق: | دي إتش إل \ يو بي إس \ فيديكس \ إي إم إس \ هونج كونج بوست | سكايب: | Michella_fang ، Chaizhiquan91 ، Thomas65339 |
| مزود الطاقة: | 3.3 فولت | معدل نقل البيانات: | 155m ، 10g |
| الجهد االكهربى: | 1.9 ~ 3.6V ، المعيار | مصدر: | FP ، VCSEL / PIN |
| قوة التبديد: | 0.1W ، ث | حالة: | جديد ، 100 ٪ الأصلي الجديد |
منتوج وصف
1000BASE-T Copper SFP - 1.25 جيجابت في الثانية، 100 متر، EMI منخفض، قابل للتوصيل السريع

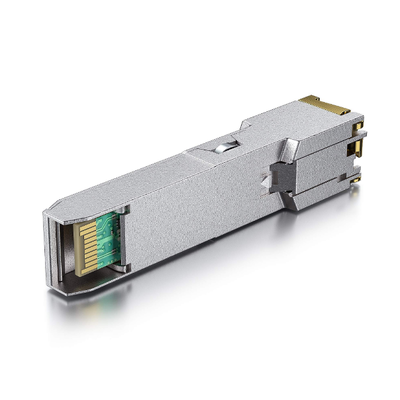

نظرة عامة على المنتج
TK-G1-RJ45 عبارة عن جهاز إرسال واستقبال نحاسي صغير الحجم قابل للتوصيل (SFP) متوافق مع معايير Gigabit Ethernet و1000BASE‑T (IEEE 802.3‑2002 وIEEE 802.3ab). وهو يدعم معدلات بيانات تبلغ 1000 ميجا بت في الثانية عبر كابل ملتوي غير محمي من الفئة 5 يصل إلى 100 متر.
تستخدم الوحدة إشارات تعديل سعة النبض (PAM) ذات 5 مستويات على جميع الأزواج الأربعة (250 ميجابت في الثانية لكل زوج) لروابط البيانات ثنائية الاتجاه. وهو يوفر معلومات معرف تسلسلي قياسي لكل SFP MSA (يمكن الوصول إليه عبر ناقل تسلسلي ثنائي الأسلاك على العنوان A0h). يمكن أيضًا الوصول إلى الطبقة المادية IC عبر نفس الناقل في العنوان ACh.
الميزات الرئيسية
- وصلات بيانات ثنائية الاتجاه تصل سرعتها إلى 1.25 جيجابت/ثانية
- بصمة SFP قابلة للتوصيل السريع
- وظيفة TX Disable وRX LOS (أو بدون LOS).
- حاوية معدنية بالكامل لـ EMI منخفض
- تبديد منخفض للطاقة: 1.05 وات نموذجيًا

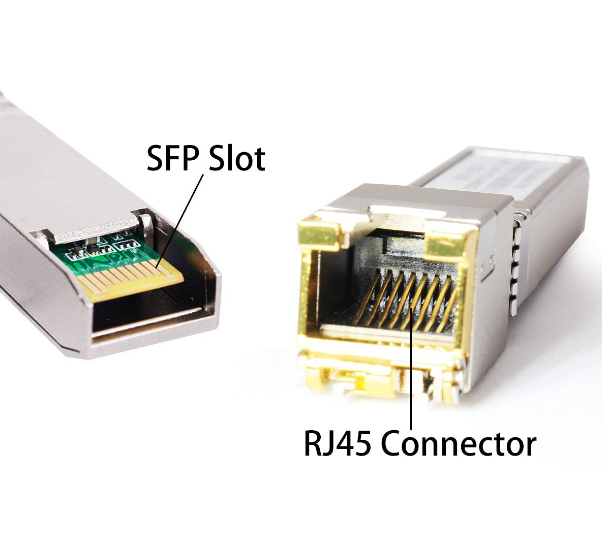

- مجموعة موصلات RJ‑45 مدمجة
- الوصول إلى الطبقة المادية IC عبر ناقل تسلسلي ثنائي الأسلاك
- تشغيل 1000BASE‑T في الأنظمة المضيفة مع واجهة SERDES
- درجة حرارة حالة التشغيل: من 0 درجة مئوية إلى +70 درجة مئوية (تجاري) أو -20 درجة مئوية إلى +85 درجة مئوية (ممتد)
التطبيقات
- 1.25 جيجابت إيثرنت عبر كابل Cat 5
تعريفات دبوس
مخطط دبوس
أوصاف دبوس
| دبوس | اسم | وظيفة | تسلسل. | ملحوظات |
|---|---|---|---|---|
| 1 | فيت | أرض الإرسال | 1 | VeeT وVeeR متصلان في SFP. |
| 2 | TX_FAULT | إشارة خطأ الارسال | 3 | لم يتم التنفيذ. مرتبطة بـ VeeT في SFP. |
| 3 | TX_DISABLE | تعطيل الارسال | 3 | راجع تعطيل الإرسال. |
| 4 | مود ديف (2) | تعريف الوحدة 2 | 3 | خط البيانات للمعرف التسلسلي وحافلة نقل البيانات ثنائية الاتجاه. |
| 5 | مود ديف (1) | تعريف الوحدة 1 | 3 | خط الساعة للمعرف التسلسلي وحافلة نقل البيانات ثنائية الاتجاه. |
| 6 | وزارة الدفاع ديف (0) | تعريف الوحدة 0 | 3 | مرتبطة بـ Vee في SFP. |
| 7 | حدد السعر | لم يتم التنفيذ | 3 | لم يتم تنفيذه. 33K المنسدلة إلى Vee في SFP. |
| 8 | لوس | فقدان الإشارة | 3 | انظر خيار LOS. |
| 9 | فير | أرض الاستقبال | 1 | VeeT وVeeR متصلان في SFP. |
| 10 | فير | أرض الاستقبال | 1 | VeeT وVeeR متصلان في SFP. |
| 11 | فير | أرض الاستقبال | 1 | VeeT وVeeR متصلان في SFP. |
| 12 | طريق- | البيانات المستلمة المقلوبة | 3 | خطوط بيانات تفاضلية عالية السرعة مقترنة بالتيار المتردد 100 أوم. |
| 13 | آر دي+ | البيانات المستلمة غير المقلوبة | 3 | خطوط بيانات تفاضلية عالية السرعة مقترنة بالتيار المتردد 100 أوم. |
| 14 | فير | أرض الاستقبال | 1 | VeeT وVeeR متصلان في SFP. |
| 15 | VccR | قوة المتلقي | 2 | يتم توصيل VccR وVccT في SFP. |
| 16 | VccT | قوة الارسال | 2 | يتم توصيل VccR وVccT في SFP. |
| 17 | فيت | أرض الإرسال | 1 | VeeT وVeeR متصلان في SFP. |
| 18 | تد+ | البيانات غير المقلوبة في | 3 | خطوط بيانات تفاضلية عالية السرعة مقترنة بالتيار المتردد 100 أوم. |
| 19 | TD- | البيانات المقلوبة في | 3 | خطوط بيانات تفاضلية عالية السرعة مقترنة بالتيار المتردد 100 أوم. |
| 20 | فيت | أرض الإرسال | 1 | VeeT وVeeR متصلان في SFP. |
ملحوظات:
- تسلسل التوصيل: تثبيت تسلسل المشاركة أثناء التوصيل السريع.
- خطأ TX غير مدعوم ومتصل دائمًا بالأرض.
- تعطيل TX: تم سحب الدبوس للأعلى بـ 4.7 كيلو أوم. منخفض (0-0.8 فولت): جهاز الإرسال والاستقبال قيد التشغيل؛ عالي (2.0-3.465 فولت) أو مفتوح: جهاز الإرسال والاستقبال قيد الضبط.
- Mod‑Def 0,1,2: مرفوع بـ 4.7k-10kΩ على اللوحة المضيفة. Mod‑Def 0 مؤرض بوحدة للإشارة إلى التواجد. Mod‑Def 1 = الساعة، Mod‑Def 2 = بيانات المعرف التسلسلي.
- RX_LOS: متوافق مع LVTTL. يمكن تمكينه/تعطيله (انظر الطلب). عند عدم الاستخدام، يتم ربطه بالأرض عبر 100 أوم.
- RD-/+: مخرجات تفاضلية مقترنة بالتيار المتردد 100 أوم، تنتهي بـ 100 أوم عند المضيف SERDES.
- TD-/+: مدخلات تفاضلية مقترنة بالتيار المتردد 100Ω مع إنهاء 100Ω داخل الوحدة.
واجهة الطاقة الكهربائية (+3.3 فولت)
| المعلمة | رمز | دقيقة | اكتب | الأعلى | الوحدات | ملاحظات/الشروط |
|---|---|---|---|---|---|---|
| العرض الحالي | يكون | 320 | 375 | أماه | 1.2 واط كحد أقصى على النطاق الكامل | |
| جهد الإدخال | VCC | 3.13 | 3.3 | 3.47 | V | تمت الإشارة إليه مع GND |
| الجهد الأقصى | ماكس | 4 | V | الحد الأقصى |
الخصائص الكهربائية للإشارات منخفضة السرعة
| المعلمة | رمز | دقيقة | الأعلى | الوحدات | ملاحظات/الشروط |
|---|---|---|---|---|---|
| خرج SFP منخفض | المجلد | 0 | 0.5 | V | سحب 4.7 كيلو - 10 كيلو إلى host_Vcc |
| إخراج SFP مرتفع | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | سحب 4.7 كيلو - 10 كيلو إلى host_Vcc |
| إدخال SFP منخفض | فيل | 0 | 0.8 | V | سحب 4.7k-10k إلى Vcc |
| مدخلات SFP عالية | VIH | 2 | سي سي+0.3 | V | سحب 4.7k-10k إلى Vcc |
واجهة كهربائية عالية السرعة (خط النقل - SFP)
| المعلمة | رمز | دقيقة | اكتب | الأعلى | الوحدات | ملاحظات/الشروط |
|---|---|---|---|---|---|---|
| تردد الخط | فلوريدا | 125 | ميغاهيرتز | ترميز ذو 5 مستويات وفقًا لمعايير IEEE 802.3 | ||
| مقاومة إخراج تكساس | زوت، تكساس | 100 | أوم | التفاضلية، 1MHz-125MHz | ||
| مقاومة الإدخال Rx | زين، آر إكس | 100 | أوم | التفاضلية، 1MHz-125MHz |
واجهة كهربائية عالية السرعة (المضيف - SFP)
| المعلمة | رمز | دقيقة | اكتب | الأعلى | الوحدات | ملاحظات/الشروط |
|---|---|---|---|---|---|---|
| تأرجح إدخال البيانات ذو نهاية واحدة | فينسوينج | 250 | 1200 | بالسيارات | انتهت مفردة | |
| تأرجح إخراج البيانات ذو نهاية واحدة | فوتسوينغ | 350 | 800 | بالسيارات | انتهت مفردة | |
| وقت الصعود/الهبوط (20%-80%) | آر، تف | 175 | psec | |||
| معاوقة إدخال Tx (طرف واحد) | زين | 50 | أوم | |||
| مقاومة خرج Rx (طرف واحد) | زوت | 50 | أوم |
المواصفات العامة
| المعلمة | رمز | دقيقة | عادي | الأعلى | وحدة |
|---|---|---|---|---|---|
| درجة حرارة حالة التشغيل (تجارية) | ح | 0 | 70 | درجة مئوية | |
| درجة حرارة حالة التشغيل (ممتدة) | ح | -20 | 85 | درجة مئوية | |
| درجة حرارة التخزين | -40 | 85 | درجة مئوية |
المواصفات الميكانيكية
يتوافق الجانب المضيف من TK-G1-RJ45 مع المواصفات الميكانيكية SFP MSA. الجزء الأمامي أكبر لاستيعاب موصل RJ‑45.
مراجع
- اتفاقية الإرسال والاستقبال متعددة المصادر ذات الشكل الصغير القابلة للتوصيل (SFP)، (MSA)، سبتمبر 2000
- IEEE802.3 - 2002
- "AT24C01A/02/04/08/16 2-Wire Serial CMOS E2PROM"، شركة اتميل
الامتثال التنظيمي
| ميزة | مرجع | أداء |
|---|---|---|
| التفريغ الكهروستاتيكي (ESD) | إيك/إن 61000-4-2 | متوافقة مع المعايير |
| التداخل الكهرومغناطيسي (EMI) | لجنة الاتصالات الفيدرالية الجزء 15 الفئة ب، EN 55022 الفئة ب (CISPR 22A) | متوافقة مع المعايير |
| سلامة العين بالليزر | ادارة الاغذية والعقاقير 21CFR 1040.10، 1040.11؛ إيك/إن 60825-1,2 | منتج ليزر من الدرجة الأولى |
| التعرف على المكونات | إيك/إن 60950، أول | متوافقة مع المعايير |
| بنفايات | 2002/95/EC | متوافقة مع المعايير |
| إي إم سي | EN61000-3 | متوافقة مع المعايير |
