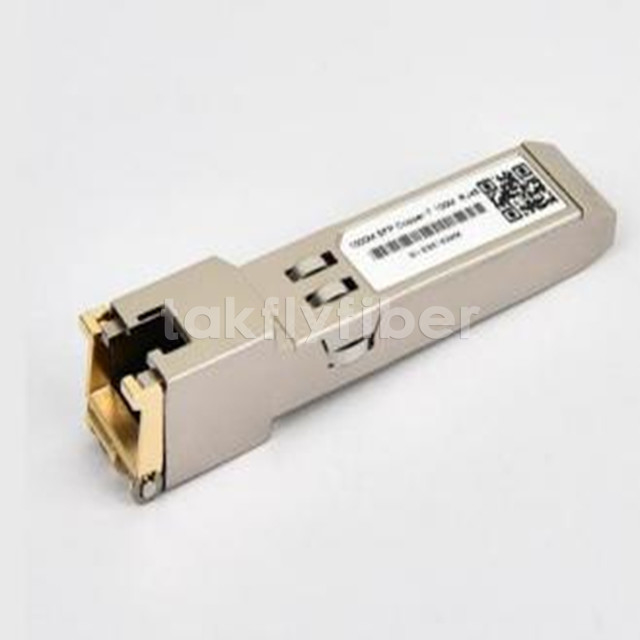

1000BASE-T النحاس SFP جهاز الاستقبال TX تعطيل و RX Los / بدون وظيفة Los
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | TK-G3-RJ45 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$0.01 ~ US$1200/PC |
| تفاصيل التغليف: | اسفنجة + صندوق + كرتون |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | L/C,D/A,D/P,T/T,ويسترن يونيون,MoneyGram |
|
معلومات تفصيلية |
|||
| رقم النموذج: | موصل الألياف البصرية | درجة حرارة أتوريج: | -40 درجة مئوية ~ 85 درجة مئوية |
|---|---|---|---|
| أجهزة التوصيل: | ODF | اللون: | التخصيص |
| عينة مجانية: | نعم.. | القطر الخارجي للموصل: | 3.0 مم، 2.0 مم، 0.9 مم |
| لون السكن: | أزرق ، أخضر ، بيج | وسيط نقل: | وضع واحد/ muleit-mode |
| السمة: | مقاومة للماء | المواد: | البلاستيك |
| التبادل: | ≤0.2 ديسيبل | وضع الألياف: | 62.5/125 ميكرومتر OM1، 50/125 ميكرومتر OM2 |
| الميناء: | صندوق محور الألياف من ميناء نينغبو | اسم الطراز: | موصل الألياف الضوئية |
| الوزن: | 2 كيلوغرام | التكرار: | ≤0.2 ديسيبل |
| قطر الألياف: | 125 ميكرومتر | نوع التجميع: | ميكانيكي |
| وحدة الاتصال: | 3.0 ملم | كابل موصل Od: | 0.9 مم، 2.0 مم، 3.0 مم |
| المدى الطويل: | ≥ 1000 مرة | قدرة الإنتاج: | 700000 قطعة/شهر |
| نوع التلميع: | UPC ، APC | حشو: | زيت السيليكون البصري |
| قدرة التحمل: | 500 دورة | درجة حرارة العمل: | -40 درجة مئوية إلى + 85 درجة مئوية |
| خسارة عودة الموصل: | SMF: UPC ≥50، APC ≥60؛ MMF: ≥30 | رذاذ الملح: | 500 ساعة |
| وقت التثبيت: | في غضون 60 ثانية (بدون قطع الألياف) | الحزمة: | SMD ، QFN-20 ، NRF24L01 ، حقيبة بولي ، الألياف البصرية |
| النوع: | منظم الجهد ، ICS المنطق ، وحدة الإرسال والاستقبال ، النقل المفرد الألياف المفردة ثنائية الاتجاه ، مح | د / ج: | الأحدث ، جديد ، 2013+، 1234 ، وحدة الإرسال والاستقبال RF |
| مسافة: | 20 كم ، 300 متر ، 3 كم | التطبيق: | الاتصالات السلكية واللاسلكية ، المنبه ، الكمبيوتر ، نظام مراقبة الفيديو ، قناة ليفية 1x |
| درجة حرارة العمل: | المعيار ، -40 ~ 85 ، -10 درجة مئوية ~ 70 درجة مئوية | طول الموجة: | 1310nm/1550nm ، 850nm ، 1490nm/1310nm ، 1310nm 1270nm |
| اسم المنتج: | EPON OLT PX20+ ، 433MHz UART MODULE TRONSCEIVER ، 1.25G BIDI SFP OPTICAL MODULE ، SFP+ TRANSCEIVER ، | الضمان: | 365 يوم ، 3 سنوات ، سنة واحدة |
| مصدر التيار: | 1.9-3.6v ، 0 ~ 110،2.7 V ~ 5.5 V ، شائع | إصدار الشهادات: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| الشحن عن طريق: | DHL \ UPS \ Fedex \ EMS \ HK Post | سكايب: | Michella_fang ، Chaizhiquan91 ، Thomas65339 |
| إمدادات الطاقة: | 3.3 فولت | معدل نقل البيانات: | 155m ، 10g |
| الجهد: | 1.9 ~ 3.6V ، المعيار | مصدر: | FP ، VCSEL / PIN |
| قوة التبديد: | 0.1W ، ث | الحالة: | جديد ، 100 ٪ الأصلي الجديد |
| إبراز: | 1000BASE-T ناقل SFP النحاسي,RX Los Copper SFP Transceiver جهاز استقبال,إيقاف تشغيل جهاز استقبال SFP النحاسي,RX Los Copper SFP Transceiver,TX Disable Copper SFP Transceiver |
||
منتوج وصف
سمات
- أعلى ل 1.25غيغابايت/ق ثنائية-اتجاهي بيانات الروابط
- الساخنة القابلة للانفصال SFPرينت
-
تكساس تعطيل و RX LOS/بدون لوس فونكنشوئها
-
تماما العلبة المعدنية ل قليل emi
-
قليل قوة تبديد (( 1.05ث عادي)
-
مضغوط RJ-45 Connector Assembly
-
الوصول إلى بدني طبقة IC عبر 2-Ware SEريال حافلة
-
10/ 100/ 1000ميغابت في الثانية متوافق في يستضيف systms معSGMII واجهة
-
درجة حرارة حالة التشغيل نطاق 0 °ج ل+70 درجة مئوية ((تجاري)
-20 درجةج ل +85 درجة مئوية ((يمتد)
التطبيقات
1.25 جيجابت إيثرنت زيادة قطة 5كابل
وصف
المعارف التقليدية-g3-RJ45نحاسصغير استمارة قابلة للتوصيل((SFP)أجهزة الإرسال والاستقبال يكون عالي أداءويكلف فعال وحدة متوافقة مع ال جيجابت إيثرنت و 10/ 100/ 1000قاعدة-ر المعايير مثل محدد في IEEE 802. 3-2002و IEEE 802.3أبو أيّ ملحق-orting 1000ميغابت في الثانية بيانات معدل أعلى ل 100 متر يصل زيادة غير محمية ملتوية-فئة الزوج 5كابل.الالوحدة النمطية يدعم1000ميغابت في الثانيةممتلىء دوبلكس بيانات-الروابط مع5-مستوى نبضالسعةتعديل (بام) إشارات. الأربعة أزواج في ال كابل نكون مستخدم مع سيمل معدل في 250 ميغابت في الثانية على كل زوج. ال الوحدة النمطية يوفر المسلسل القياسي بطاقة تعريف توافق المعلوماتر مع SFP MSA ، الذي يستطيع يكون الوصول مع عنوان من A0H عبر ال 2WIRE مسلسل CMOS eeprom بروتوكول. ال بدني IC يستطيع أيضًا يكون وصولإد عبر 2WIRE مسلسل حافلة في عنوان آش.
دبوس التعريفات
دبوس رسم بياني
شكل 1. دبوس التعريفات
وصف دبوس
|
دبوس |
اسم |
وظيفة |
seq. |
ملحوظات |
|
1 |
VEET |
أرض المرسل |
1 |
VEET و VEER CONNعنيد في SFP. |
|
2 |
tx_fault |
خطأ الإرسال إشارة |
3 |
لا مُنفّذ. مرتبط بـ VEET في SFP. |
|
3 |
tx_disable |
جهاز الإرسال تعطيل |
3 |
انظر تكساس إبطال. |
|
4 |
وزارة الدفاع ديف (2) |
الوحدة النمطية التعريف 2 |
3 |
بيانات خط للسلسلة معرف و ثنائية الاتجاه بيانات نقل الحافلة. |
|
5 |
وزارة الدفاع ديف (1) |
الوحدة النمطية تعريف 1 |
3 |
ساعة خط للسلسلة بطاقة تعريفو ثنائية الاتجاه بيانات نقل الحافلة. |
|
6 |
وزارة الدفاع ديف (0) |
الوحدة النمطية تعريف 0 |
3 |
مرتبط بـ Vee في SFP. |
|
7 |
معدل يختار |
لا مُنفّذ |
3 |
لم ينفذ. 33K سحب إلى Vee في SFP. |
|
8 |
لوس |
فقدان الإشارة |
3 |
يرى خيار LOS. |
|
9 |
انحراف |
أرض المتلقي |
1 |
VEET و VEER CONNعنيد في SFP. |
|
10 |
انحراف |
أرض المتلقي |
1 |
VEET و VEER CONNعنيد في SFP. |
|
11 |
انحراف |
أرض المتلقي |
1 |
VEET و VEER CONNعنيد في SFP. |
|
12 |
RD- |
مقلوب تلقى البيانات خارج |
3 |
AC إلى جانب 100 أوم عالية عالية سرعة بيانات خطوط. |
|
|
13 |
RD+ |
غير مثبت تلقى البيانات خارج |
3 |
AC إلى جانب 100 أوم عالية عالية سرعة بيانات خطوط. |
|
|
14 |
انحراف |
أرض المتلقي |
1 |
VEET و VEER CONNعنيد في SFP. |
||
|
15 |
VCCR |
المتلقي قوة |
2 |
VCCR و VCCT خداعnected في SFP. |
||
|
16 |
VCCT |
قوة المرسل |
2 |
VCCR و VCCT خداعnected في SFP. |
||
|
17 |
VEET |
أرض المرسل |
1 |
VEET و VEER CONNعنيد في SFP. |
||
|
18 |
TD+ |
غير مثبت بيانات في |
3 |
AC إلى جانب 100 أوم عالية عالية سرعة بيانات خطوط. |
||
|
19 |
td- |
مقلوب بيانات في |
3 |
AC إلى جانب 100 أوم عالية عالية سرعة بيانات خطوط. |
||
|
20 |
VEET |
أرض المرسل |
1 |
VEET و VEER CONNعنيد في SFP. |
ملحوظات:
بورد سق: تسلسل المشاركة الدبوس أثناء الساخنة التوصيل.
1) تكساس عيب غير مدعوم و دائماً كونعنيد ل أرضي.
2) تكساس تعطيل ، المدخلات المستخدمة لإعادة التعيين ال جهاز الإرسال والاستقبال الوحدة ، هذا دبوس يكون سحبت حتى داخل ال الوحدة النمطيةمع أ 4.7 kΩ المقاوم.منخفض (0 - 0.8 V): TRAnsceiver على بين (0.8 v و 2.0 V): غير محدد
عالية (2.0 - 3.465 فولت): جهاز الإرسال والاستقبال في إعادة ضبط الدولة مفتوح: جهاز الإرسال والاستقبال في إعادة ضبط الدولة
3) mod-def 0 ، 1،2. هذه هي دبابيس تعريف الوحدة النمطية. ينبغي عليهم يتم سحبها أعلى ثإيث 4.7K ~ 10K المقاوم على يستضيف سبورة. ال يجب أن يسحب الجهد يكون VCCT أو VCCR
mod-def 0 ترتكز على الوحدة النمطية للإشارة الذي - التي ال الوحدة النمطية يكون حاضر وزارة الدفاع 1 هو خط الساعة من سلكين مسلسل واجهة للسلسلة بطاقة تعريف
mod-def 2 هو داتخط من اثنين من واجهة تسلسلية السلك ل مسلسل بطاقة تعريف
4) RX_LOS (فقدان الإشارة): LVTTL متوافق مع أ الحد الأقصى للجهد ل Host_vcc. RX_LOS يستطيع تمكين أو عاجز (ارجع إلى معلومات الطلب) ، RX_LOS لا يستخدم و يكون دائماً مرتبط أرضي عبر 100 أوم المقاوم.
5) RD-/+: هذه هي الفرق صمخرجات eceiver. هم AC إلى جانب 100 التفاضلية الخطوط التي يجب يكون انتهى مع 100 (التفاضلية) في serdes المستخدم.
6) TD-/+: هذه هي مدخلات جهاز الإرسال التفاضلي. هم مقترن AC ، دإذا كانت خطوط مع 100 التفاضلية إنهاء داخل الوحدة النمطية.
+3.3V الطاقة الكهربائية فولت واجهة
|
المعلمة |
رمز |
دقيقة |
طبعة |
الأعلى |
الوحدات |
ملاحظات/شروط |
|
إمداد حاضِر |
يكون |
|
320 |
375 |
م |
1.2W كحد أقصى قوة كاملة يتراوح من الجهد و درجة حرارة. انظر الحذر ملاحظة أدناه |
|
مدخل الجهد االكهربى |
VCC |
3.13 |
3.3 |
3.47 |
الخامس |
يشار إلى GND |
|
الحد الأقصى الجهد االكهربى |
vmax |
|
|
4 |
الخامس |
الحد الأقصى |
إشارات منخفضة السرعة ، elecخصائص ترونيك
|
المعلمة |
رمز |
|
دقيقة |
الأعلى |
الوحدات |
ملاحظات/شروط |
|
إخراج SFP قليل |
المجلد |
|
0 |
0.5 |
الخامس |
4.7k ل 10K سحب حتى Host_vcc ، تقاس في الجانب المضيف للموصل |
|
إخراج SFP عالي |
VOH |
|
Host_vcc -0.5 |
Host_vcc + 0.3 |
الخامس |
4.7k ل 10K سحب حتى Host_vcc ، تقاس في الجانب المضيف للموصل |
|
SFP مدخل قليل |
فيل |
|
0 |
0.8 |
الخامس |
4.7k ل 10K سحب إلى VCC ، تقاس في جانب SFP الموصل |
|
SFP مدخل عالي |
VIH |
|
2 |
VCC +0.3 |
الخامس |
4.7k ل 10K سحب إلى VCC ، تقاس في جانب SFP الموصل |
واجهة كهربائية عالية السرعة ، ناقل الحركة خط SFP
|
المعلمة |
رمز |
دقيقة |
طبعة |
الأعلى |
الوحدات |
ملاحظات/شروط |
|
خط تكرار |
فلوريدا |
|
125 |
|
MHz |
5 مستوى الترميز ، لكل IEEE 802.3 |
|
إخراج تكساس مقاومة |
Zout ، تكساس |
|
100 |
|
أوم |
التفاضلية ، للجميع الترددات بين 1MHz و 125 ميجا هرتز |
|
RX مدخل مقاومة |
زين ، Rx |
|
100 |
|
أوم |
التفاضلية ، للجميع الترددات بين 1MHz و 125 ميجا هرتز |
واجهة كهربائية عالية السرعة ، مضيف SFP
|
المعلمة |
رمز |
دقيقة |
طبعة |
الأعلى |
الوحدات |
ملاحظات/شروط |
|
البيانات المنتهية الفردية مدخل يتأرجح |
فنس |
250 |
|
1200 |
MV |
انتهت واحدة |
|
إخراج البيانات المفرد يتأرجح |
فوتش |
350 |
|
800 |
MV |
انتهت واحدة |
|
وقت الارتفاع/الخريف |
trوTF |
|
175 |
|
PSEC |
20 ٪ -80 ٪ |
|
تكساس مدخل مقاومة |
زين |
|
50 |
|
أوم |
انتهت واحدة |
|
إخراج RX مقاومة |
Zout |
|
50 |
|
أوم |
انتهت واحدة |
المواصفات العامة
|
المعلمة |
رمز |
دقيقة |
عادي |
الأعلى |
وحدة |
|
|
درجة حرارة التشغيلالتورات |
تجاري |
TC |
0 |
|
70 |
درجة مئوية |
|
|
يمتد |
|
|
|
|
|
|
|
|
|
-20 |
|
85 |
درجة مئوية |
|
درجة حرارة التخزين |
|
|
-40 |
|
85 |
درجة مئوية |
المواصفات الميكانيكية
ال يستضيف-جانب ل ثيتك-g3-RJ45يتوافق ل ال ميكانيكي تحديد محدد في ال SFP MSA1.
الجبهة جزء من SFP (جزء تمتد ما وراء الوجه طبق التابع يستضيف) يكون أكبر ل يستوعب الRJ-45الموصل
مراجع
1.صغير استمارة عامل قابلة للتوصيل ((SFP)جهاز الإرسال والاستقبال متعددة-مصدر اتفاق((MSA) ،سبتمبر2000.
2. IEEE802.3 - 2002.
3. "في24C01A/02/04/08/ 16 2-سلك مسلسل CMOS ه2حفلة موسيقية" وATMEL مؤسَّسة.
الامتثال التنظيمي
|
ميزة |
مرجع |
أداء |
|
التفريغ الإلكتروستاتيكي (ESD) |
IEC/EN 61000-4-2 |
متوافق مع المعايير |
|
الكهرومغناطيسي التداخل (EMI) |
FCC جزء 15 الفئة ب en 55022 فصل ب (CISPR 22A) |
متوافق مع المعايير |
|
عين الليزر أمان |
FDA 21CFR 1040.10 ، 1040.11 IEC/EN 60825-1 ، 2 |
فصل 1 ليزر منتج |
|
عنصر تعرُّف |
IEC/EN 60950 ، أول |
متوافق مع المعايير |
|
روهز |
2002/95/EC |
متوافق مع المعايير |
|
EMC |
EN61000-3 |
متوافق مع المعايير |
