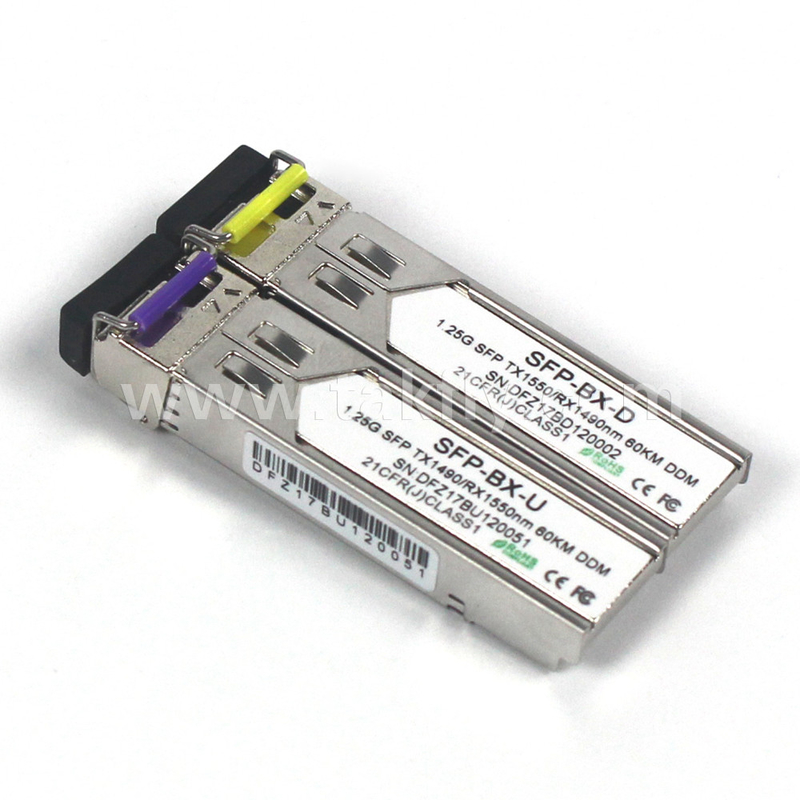

• 1.25 جيجابايت في الثانية SFP ناقل إرسال ثنائي الاتجاه MMF 2KM Reach Tx1310nm/Rx1550nm

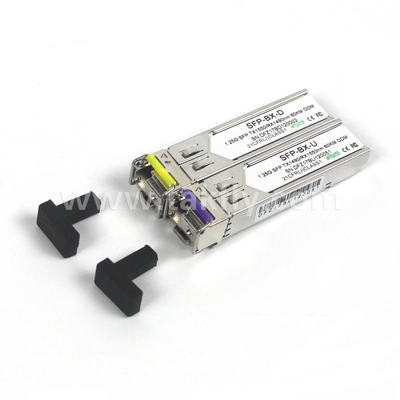

  • 1.25 جيجابايت في الثانية SFP ناقل إرسال ثنائي الاتجاه MMF 2KM Reach Tx1310nm/Rx1550nm
  • 1.25 جيجابايت في الثانية SFP ناقل إرسال ثنائي الاتجاه MMF 2KM Reach Tx1310nm/Rx1550nm
1.25 جيجابايت في الثانية SFP ناقل إرسال ثنائي الاتجاه MMF 2KM Reach Tx1310nm/Rx1550nm

1.25 جيجابايت في الثانية SFP ناقل إرسال ثنائي الاتجاه MMF 2KM Reach Tx1310nm/Rx1550nm

تفاصيل المنتج:

Place of Origin: Guangdong, SHENZHEN
اسم العلامة التجارية: TAKFLY
إصدار الشهادات: CE,ROHS,REACH,ISO9001,ISO14001
رقم الموديل: تي كيه-بي3524-3LCD2

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 حبة
الأسعار: US$0.01 ~ US$1200/PC
وقت التسليم: 3-7 أيام عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
افضل سعر اتصل

معلومات تفصيلية

طول الموجة المركزي: 1450 نانومتر رقم المنفذ: 1 × 1 منافذ
المرحلة: مرحلة مزدوجة طول الألياف: 1 متر
نسبة الفاصل: 98/2 الأبعاد: 3.5 مم × 25 مم × 25 مم
النوع: مكونات سلبية الألياف: مرحبا 1060
درجة حرارة العمل: -40 درجة مئوية إلى + 85 درجة مئوية القدرة على التعامل مع الطاقة: قوة عالية
المرفق: FC APC إلى FC UPC نوع الألياف: وضع فردي
نطاق الطول الموجي: 1310 نانومتر -1550 نانومتر موجي: 850 نانومتر / 1310 نانومتر
التطبيق: أنظمة الاتصالات البصرية
إبراز:

1.25 جيجابايت في الثانية (SFP Bi-Directional Transceiver),ناقل استقبال ثنائي الاتجاه Tx1310nm/Rx1550nm SFP,MMF 2KM 1.25Gbps جهاز استقبال SFP

,

Tx1310nm/Rx1550nm SFP Bi-Directional Transceiver

,

MMF 2KM 1.25Gbps SFP Transceiver

منتوج وصف

الوصف

موصلات SFP-BIDI هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل بيانات مزدوج 1.25Gbps / 1.0625Gbps ومسافة نقل 2KM مع MMF.

يتكون جهاز الاستقبال من ثلاثة أجزاء: جهاز إرسال ليزر FP ، وقطر فوتوديود PIN متكامل مع مكبر مسبق عبر العائق (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات أمان الليزر من الفئة الأولى.

تتماشى أجهزة الاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472. لمزيد من المعلومات، يرجى الرجوع إلى SFP MSA.

- نعم

الخصائص

‬‬معدل بيانات مزدوج من 1.25Gbps/1.063Gbps

‬‬ليزر 1310nm FP ومكتشف صور PIN لنقل 2KM

‬‬تتوافق مع SFP MSA و SFF-8472 مع حاوية LC بسيطة

‬‬مراقبة التشخيص الرقمي:

‬‬المعايرة الداخلية أو المعايرة الخارجية

‬‬متوافق مع SONET OC-24-LR-1

‬‬متوافق مع RoHS

‬‬+3.3 فولت مصدر طاقة واحد

‬‬نطاق درجة حرارة غرفة التشغيل:

‬‬0 °C إلى +70 °C (التجارية)

‬‬-40 درجة مئوية إلى +85 درجة مئوية (صناعية)

- نعم



التطبيقات

‬‬غيغابيت إيثيرنت

‬‬قناة الألياف

‬‬التبديل إلى واجهة التبديل

‬‬تطبيقات الخلفية المتحولة

‬‬واجهة جهاز التوجيه / الخادم

‬‬أنظمة نقل بصرية أخرى

- نعم

الدرجات القصوى المطلقة

المعلم الرمز دقيقة ماكس الوحدة
فولتاج التغذية Vcc -0.5 4.7 V
درجة حرارة التخزين (تس) -40 +85 °C
درجة حرارة تشغيل الحالة
القمة
0 70°C





الخصائص الكهربائية (TOP = 0 إلى 70°C، VCC = 3.15 إلى 3.60 فولت)

المعلم
الرمز
دقيقة
النوع
ماكس
الوحدة
الحكم
فولتاج التغذية
Vcc
3.15 3.3
3.6
V
تيار التوريد
ليكس
  185
280
mA

جهاز إرسال

عائق التفاضل المدخل
(رين)
  100
Ω
1
سوينج إدخال البيانات ذات نهاية واحدة
(فين)
250   1200
mV

إرسال تشغيل الجهد
مرض جنسي
Vcc13

Vcc
V
إرسال تشغيل الجهد
VEN
البقرة

(في + 0)8
V 2
إيقاف إرسال وقت التأكيد
      10
نحن

المستقبل

تحريك بيانات الإخراج ذات نهاية واحدة
(فوت) ، (بي بي)
250
  800
mV
3
وقت ارتفاع بيانات الإخراج
tr

100
175
ps
4
وقت سقوط بيانات الإخراج
tf

100
175
ps
4
خطأ خسارة
خطأ VLOS
Vcc05

VccHOST
V 5
خسارة طبيعية
قاعدة VLOS
البقرة

(في + 0)5
V 5
رفض إمدادات الطاقة
PSR
100

mVpp
6
ملاحظات:
1متصلة مباشرةً بمؤشرات دخول البيانات التايكسية ومتزاوجة بعد ذلك
2أو دائرة مفتوحة
3إلى 100 أوم التوقف التفاضلي.

4. 20 80 ٪

5. فقدان الإشارة هو LVTTL. المنطق 0 يشير إلى التشغيل الطبيعي؛ المنطق 1 يشير إلى عدم الكشف عن إشارة.

6حساسية جهاز الاستقبال تتوافق مع تعديل التشعب في إمدادات الطاقة من 20 هرتز إلى 1.5 ميغاهرتز حتى القيمة المحددة المطبقة من خلال شبكة تصفية إمدادات الطاقة الموصى بها.



الخصائص البصرية

جهاز إرسال
المعلم الرمز دقيقة. نموذجي (ماكس) الوحدة الملاحظات
طول الموجة
λC 1260 1310 1360 nm -
متوسط قوة الإطلاق
(بو)
-9 - -4 dBm 1
نسبة الانقراض
الطوارئ
10 - - ديسيبل 1
عرض الطيف RMS
Δλ
- - 4 nm -
وقت الارتفاع / الانخفاض (20٪ ~ 80٪)
Tr/Tf
- -
0.26
ps
2
قناع العين الخارجي
تتوافق مع Telcordia GR-253-CORE و ITU-T G.957

المستقبل
طول الموجة   1470   1510 nm
حساسية المستقبل (OMA)
(بسن)
- - -22 dBm 1
حساسية الإجهاد (OMA) بيماكس -3 - - dBm
الخسارة المعلنة لكل ممر
أبي
-36 - - dBm
الخسائر في الاستثمار
Pd
- - -24 dBm 2
التهاب النسيج
Pd-Pa
0.5 - 6 ديسيبل

ملاحظات:
1القياس عند 2^23-1 NRZ نمط PRBS
2تعريف قناع العين
3.تم قياس مصدر الضوء 1310nm (1550nm) ، ER=10dB ؛ BER =<10 ^-12 @ PRBS=2 ^ 23-1 NRZ.
4.عندما يتم إلغاء تأكيد LOS ، فإن إصدار بيانات RX +/- هو إصدار إشارة.

وظائف التشخيص الرقمي

تدعم أجهزة الاستقبال TAKFLY TK-B3524-3LCD2 بروتوكول الاتصال المتسلسل بسلكين كما هو محدد في SFP MSA. وهو قريب جدًا من بروتوكول E2PROM المحدد في معيار GBIC ،مع نفس المواصفات الكهربائية.

- نعم

يوفر معرف SFP المتسلسل القياسي الوصول إلى معلومات التعريف التي تصف قدرات جهاز الاستقبال، والواجهات القياسية، والشركة المصنعة، وغيرها من المعلومات.

بالإضافة إلى ذلك، توفر أجهزة TAKFLY SFP Transceivers واجهة مراقبة تشخيصية رقمية مميزة ومحسنة، والتي تسمح بالوصول في الوقت الحقيقي إلى معايير تشغيل الجهاز مثل درجة حرارة أجهزة الاستقبال،تيار تحيز الليزر، والطاقة البصرية المرسلة، والطاقة البصرية المستقبلة وجهد إمداد جهاز الاستقبال. كما يحدد نظام متطور من إنذارات وإشارات التحذير،الذي يحذر المستخدمين النهائيين عندما تكون معايير تشغيل معينة خارج النطاق العادي المحدد في المصنع.

- نعم

يحدد SFP MSA خريطة ذاكرة 256 بايت في E2PROM يمكن الوصول إليها عبر واجهة متسلسلة ذات سلكين على عنوان 8 بت 1010000X (A0h).واجهة مراقبة التشخيص الرقمي تستخدم عنوان 8 بت 1010001X (A2h)، لذلك خريطة الذاكرة المحددة أصلاً لا تتغير.وبالتالي ، فهي متوافقة بشكل كامل مع مواصفات GBIC واتفاق SFP Multi Source.

يتم مراقبة المعلومات التشغيلية والتشخيصية وتقديم تقاريرها بواسطة وحدة تحكم جهاز التشخيص الرقمي (DDTC) داخل جهاز التشخيص ، والتي يتم الوصول إليها من خلال واجهة متسلسلة ذات سلكين.عندما يتم تنشيط البروتوكول المتسلسل، يتم إنشاء إشارة الساعة المتسلسلة (SCL ، Mod Def 1) من قبل المضيف. الساعة الحافة الإيجابية البيانات في جهاز الاستقبال SFP إلى تلك الشرائح من E2PROM التي ليست محمية من الكتابة.الحافة السلبية ساعات البيانات من جهاز الاستقبال SFPإشارة البيانات المتسلسلة (SDA، Mod Def 2) هي ثنائية الاتجاه لنقل البيانات المتسلسلة.

- نعم

يستخدم المضيف SDA بالتزامن مع SCL لتمييز بداية ونهاية تنشيط البروتوكول المتسلسل.يتم تنظيم الذكريات كسلسلة من كلمات البيانات 8 بت التي يمكن معالجتها بشكل فردي أو تسلسليالتشخيص الرقمي لـ TK-B3524-3LCD2 معايرة داخلية بشكل افتراضي
