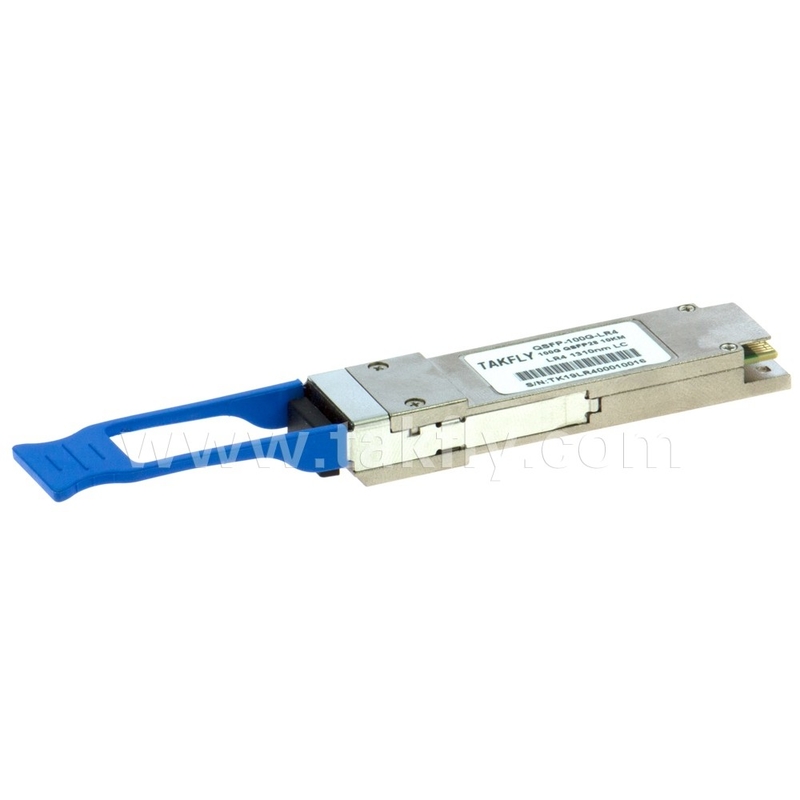

الجانب العميل 100Gbps 10KM QSFP28 LR4 مع DDM Transceiver طول الألياف فائدة عالية 1m اتصالات الاتصالات
تفاصيل المنتج:
Place of Origin: | Guangdong, SHENZHEN |
اسم العلامة التجارية: | TAKFLY |
إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
Model Number: | TKQS28-100G-LR4 |
شروط الدفع والشحن:
Minimum Order Quantity: | 1 Pices |
---|---|
الأسعار: | US$0.01 ~ US$1200/PC |
Delivery Time: | 3-7working days |
Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
معلومات تفصيلية |
|||
Ratio: | 50/50 | Center Wavelength: | 1450nm |
---|---|---|---|
Insertion Loss: | ≤0.3dB | Package Weight: | 10g |
Package Type: | Bare Fiber, 900um Loose Tube, 2mm Cable | Wavelegth: | 1310nm |
Axis Alignment: | Slow axis or Fast axis | Wavelength Range: | 1310nm, 1550nm |
Application: | Optical Communication Systems | Splitter Ratio: | 98/2 |
Storage Temperature: | -40~+85℃ | Port Number: | 1x2 |
Fiber Length: | 1m | Fiber: | PM Corning 980nm fiber |
Power Handling Capacity: | High Power | ||
إبراز: | 100 جيجابايت في الثانية QSFP28 LR4 المرسل,DDM QSFP28 LR4 جهاز الاستقبال,10 كيلومتر QSFP28 LR4 جهاز الاستقبال,DDM QSFP28 LR4 Transceiver,10KM QSFP28 LR4 Transceiver |
منتوج وصف
الخصائص
Øعامل شكل QSFP28 MSA القابل للتوصيل الساخن
Øمتوافقة معIEEE 802.3ba 100GBASE-LR4
Øيدعم 103.1Gb / s معدل البتات المجمعة
Øما يصل إلى 10 كم لـ G.652 SMF
Øمصدر طاقة +3.3 فولت واحد
Øدرجة حرارة الحجرة:0~70°C
Øجهاز إرسال: تبريد 4x25Gb/s LAN WDM EML TOSA (1295.56، 130005، 1304.58، 1309.14nm)
Øالمستقبل: 4x25 جيجابايت/ثانيةرقم PINالزهري
Ø4x28Gواجهة سلسلة كهربائية (CEI-28G-VSR)
Øالحد الأقصى لاستهلاك الطاقة 4.0W
Øحاوية LC مزدوجة
التطبيقات
Øوصلات إثنتر 100GBASE-LR4
Øالاتصالات المتبادلة بين QDR و DDR في Infiniband
Øاتصالات الاتصالات 100G من جانب العميل
الوصف
هذا المنتج هو وحدة استقبال 100Gb / s مصممة لتطبيقات الاتصالات البصرية متوافقة مع 100GBASE-LR4 من معيار IEEE P802.3ba.تقوم الوحدة بتحويل 4 قنوات دخول من البيانات الكهربائية 25Gb / s إلى 4 قنوات من إشارات LAN WDM الضوئية ثم تضعها في قناة واحدة لنقل ضوئي 100Gb / sعلى النقيض من ذلك على جانب المستقبل ، تقوم الوحدة بتعديد المدخلات البصرية 100Gb / s إلى 4 قنوات من إشارات LAN WDM البصرية ثم تحويلها إلى 4 قنوات إخراج للبيانات الكهربائية.
أطوال الموجات المركزية لقنوات LAN WDM الـ 4 هي 1295.56، 130005، 1304.58 و 1309.14 nm كأعضاء في شبكة طول الموجة LAN WDM المحددة في IEEE 802.3ba.الـhigh performance cooled LAN WDM EA-DFB transmitters and high sensitivity PIN receivers provide superior performance for 100Gigabit Ethernet applications up to 10km links and compliant to optical interface with IEEE802المادة 88 100GBASE-LR4 المتطلبات.
تم تصميم المنتج مع عامل الشكل والاتصال البصري / الكهربائي وواجهة تشخيص رقمية وفقًا لاتفاقية QSFP + Multi-Source Agreement (MSA) ، تم تصميمها لتلبية أشد ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة وتداخلات EMI.
الوصف الوظيفي
وحدة الإرسال والإستقبال تتلقى 4 قنوات من البيانات الكهربائية بسرعة 25 جيجابايت/ثانيةالتي يتم معالجتها بواسطة 4 قنوات من ساعة واستعادة البيانات (CDR) IC التي تعيد تشكيل وتقليل الارتعاش من كل إشارة كهربائيةبعد ذلك، each of 4 EML laser driver IC's converts one of the 4 channels of electrical signals to an optical signal that is transmitted from one of the 4 cooled EML lasers which are packaged in the Transmitter Optical Sub-Assembly (TOSA)كل ليزر يطلق الإشارة البصرية في طول موجة محدد محدد في متطلبات IEEE802.3ba 100GBASE-LR4.هذه الإشارات الضوئية ذات 4 خطوط سيتم تضاعفها بصريًا إلى ألياف واحدة بواسطة WDM MUX الضوئي 4 إلى 1يتم الحفاظ على الطاقة الخارجة البصرية لكل قناة ثابتة بواسطة دائرة التحكم في الطاقة التلقائية (APC).يمكن إيقاف تشغيل مخرج جهاز الإرسال بواسطة إشارة TX_DIS الأجهزة و / أو واجهة سلسلة 2 أسلاك.
يستقبل المستقبل إشارات LAN WDM البصرية ذات 4 خطوط. The optical signals are de-multiplexed by a 1-to-4 optical DEMUX and each of the resulting 4 channels of optical signals is fed into one of the 4 receivers that are packaged into the Receiver Optical Sub-Assembly (ROSA). كل جهاز استقبال يحول الإشارة البصرية إلى إشارة كهربائية. يتم إعادة توقيت الإشارات الكهربائية المتجددة وإزالتها وتضخيمها بواسطة الجزء RX من CDR 4 قنوات.الإشارات الكهربائية الخارجة ذات 4 مسارات متكررة تتوافق مع متطلبات واجهة IEEE CAUI-4بالإضافة إلى ذلك ، يتم مراقبة كل إشارة بصرية يتم استلامها بواسطة قسم DOM. يتم الإبلاغ عن القيمة المراقبة من خلال الواجهة المتسلسلة ذات الأسلاك 2.إذا كانت إشارة بصرية واحدة أو أكثر تم استقبالها أضعف من مستوى الحد، سيتم تشغيل جهاز إنذار RX_LOS
مطلوب مصدر طاقة واحد + 3.3 فولت لتشغيل هذا المنتج. يتم توصيل كل من دبوس مصدر الطاقة VccTx و VccRx داخلياً ويجب أن يتم تطبيقها بالتزامن.وفقاً لمواصفات MSA ، تقدم الوحدة 7 دبوس تحكم أجهزة منخفضة السرعة (بما في ذلك الواجهة المتسلسلة ذات السلكين): ModSelL ، SCL ، SDA ، ResetL ، LPMode ، ModPrsL و IntL.
Module Select (ModSelL) هو دبوس إدخال. عندما يتم الاحتفاظ به منخفضًا من قبل المضيف ، يستجيب هذا المنتج لأوامر الاتصال المتسلسل ذات السلكين.يسمح ModSelL باستخدام هذا المنتج على حافلة الواجهة الواحدة ذات الأسلاك 2 يجب استخدام خطوط ModSelL الفردية.
مطلوب الساعة المتسلسلة (SCL) والبيانات المتسلسلة (SDA) لمواجهة الاتصال بالحافلة المتسلسلة ذات السلكين وتمكين المضيف من الوصول إلى خريطة الذاكرة QSFP28.
تمكن دبوس ResetL من إعادة تعيين كامل ، وإعادة الإعدادات إلى حالتها الافتراضية ، عندما يتم الاحتفاظ بمستوى منخفض على دبوس ResetL لفترة أطول من الحد الأدنى لطول النبض.أثناء تنفيذ إعادة ضبط يجب أن يتجاهل المضيف جميع بتات الحالة حتى يشير إلى اكتمال انقطاع إعادة ضبطيوضح المنتج ذلك عن طريق نشر إشارة IntL (Interrupt) مع بت Data_Not_Ready المرفوض في خريطة الذاكرة.لاحظ أنه عند تشغيل (بما في ذلك إدخال الساخن) يجب أن تعلن الوحدة هذه الانتهاء من إعادة تعيين انقطاع دون الحاجة إلى إعادة تعيين.
يتم استخدام دبوس وضع الطاقة المنخفضة (LPMode) لتحديد الحد الأقصى لاستهلاك الطاقة للمنتج من أجل حماية المضيفين الذين ليسوا قادرين على تبريد وحدات الطاقة العالية، إذا كانت هذه الوحدات تم إدخالها عن طريق الخطأ
وحدة الحاضر (ModPrsL) هي إشارة محلية إلى لوحة المضيف الذي، في غياب المنتج، عادة ما يتم سحبها إلى المضيف Vcc. عندما يتم إدخال المنتج في المرفق،أنه يكمل مسار إلى الأرض من خلال المقاومة على لوحة المضيف ويؤكد الإشارة. ModPrsL بعد ذلك يشير إلى حالته من خلال تعيين ModPrsL إلى حالة Low.
انقطاع (IntL) هو دبوس خروجي. يشير "منخفض" إلى خطأ تشغيلي محتمل أو حالة حرجة للنظام المضيف.يحدد المضيف مصدر الانقطاع باستخدام الواجهة المتسلسلة ذات السلكين. دبوس IntL هو مخرج مجمع مفتوح ويجب سحب إلى الجهد المضيف Vcc على لوحة المضيف.
مخطط كتلة جهاز الاستقبال
الشكل 1. كتلة جهاز الاستقبالالرسم البياني
تخصيص ووصف الدبوس
الشكل 2. متوافقة مع MSA المرفق
تعريف الدبوس
رقم PIN |
المنطق |
الرمز |
الاسم/الوصف |
الملاحظة |
1 |
|
الـ GND |
الأرض |
1 |
2 |
CML-I |
Tx2n |
إدخال البيانات المعاكس من جهاز الإرسال |
|
3 |
CML-I |
Tx2p |
إصدار البيانات غير المنقلبة |
|
4 |
|
الـ GND |
الأرض |
1 |
5 |
CML-I |
Tx4n |
إدخال البيانات المعاكس من جهاز الإرسال |
|
6 |
CML-I |
Tx4p |
إصدار البيانات غير المنقلبة |
|
7 |
|
الـ GND |
الأرض |
1 |
8 |
LVTLL-I |
ModSelL |
خيار الوحدة |
|
9 |
LVTLL-I |
إعادة تعيين |
إعادة تعيين الوحدة |
|
10 |
|
VccRx |
+3.3 فولت مستقبل إمدادات الطاقة |
2 |
11 |
LVCMOS-I/O |
الـ SCL |
ساعة واجهة متسلسلة ذات سلكين |
|
12 |
LVCMOS-I/O |
الـ SDA |
بيانات الواجهة المتسلسلة بسلكين |
|
13 |
|
الـ GND |
الأرض |
|
14 |
CML-O |
Rx3p |
إصدار البيانات غير المعاكس من المستقبل |
|
15 |
CML-O |
Rx3n |
مخرج البيانات المعاكس من المستقبل |
|
16 |
|
الـ GND |
الأرض |
1 |
17 |
CML-O |
Rx1p |
إصدار البيانات غير المعاكس من المستقبل |
|
18 |
CML-O |
Rx1n |
مخرج البيانات المعاكس من المستقبل |
|
19 |
|
الـ GND |
الأرض |
1 |
20 |
|
الـ GND |
الأرض |
1 |
21 |
CML-O |
Rx2n |
مخرج البيانات المعاكس من المستقبل |
|
22 |
CML-O |
Rx2p |
إصدار البيانات غير المعاكس من المستقبل |
|
23 |
|
الـ GND |
الأرض |
1 |
24 |
CML-O |
Rx4n |
مخرج البيانات المعاكس من المستقبل |
1 |
25 |
CML-O |
Rx4p |
إصدار البيانات غير المعاكس من المستقبل |
|
26 |
|
الـ GND |
الأرض |
1 |
27 |
LVTTL-O |
ModPrsL |
وحدة موجودة |
|
28 |
LVTTL-O |
إين تي إل |
أوقف |
|
29 |
|
VccTx |
+3.3 فولت ناقل إمدادات الطاقة |
2 |
30 |
|
Vcc1 |
إمدادات الطاقة +3.3 فولت |
2 |
31 |
LVTTL-I |
وضع LPMode |
وضع طاقة منخفضة |
|
32 |
|
الـ GND |
الأرض |
1 |
33 |
CML-I |
Tx3p |
إدخال البيانات غير المنقلب من جهاز الإرسال |
|
34 |
CML-I |
Tx3n |
إنتاج البيانات المعاكس من جهاز الإرسال |
|
35 |
|
الـ GND |
الأرض |
1 |
36 |
CML-I |
Tx1p |
إدخال البيانات غير المنقلب من جهاز الإرسال |
|
37 |
CML-I |
تكس1ن |
إنتاج البيانات المعاكس من جهاز الإرسال |
|
38 |
|
الـ GND |
الأرض |
1 |
ملاحظات:
1. GND هو رمز الإشارة والإمدادات (القوة) المشتركة لمودول QSFP28. جميعها شائعة داخل الوحدة وتشير جميع فولتات الوحدة إلى هذا الإمكانية ما لم يذكر خلاف ذلك.توصيل هذه مباشرة إلى جهاز الإشارة المضيف الطائرة الأرضية المشتركة.
2.VccRx و Vcc1 و VccTx هي مصادر الطاقة الاستقبالية والإرسالية ويجب تطبيقها بالتزامن. يتم عرض تصفية مصدر الطاقة الموصى بها في الشكل 3 أدناه.يمكن توصيل Vcc1 و Vcc Tx داخلياً داخل الوحدة في أي مزيجيتم تصنيف كل من دبوس الاتصال لحد أقصى التيار 1000mA.
مرشح مصدر الطاقة الموصى به
الشكل 3. التوصية إمدادات الطاقةتصفيةر
الدرجات القصوى المطلقة
يجب أن يلاحظ أن العمل الذي يتجاوز أي من أقصى القيم المطلقة الفردية قد يتسبب في تلف دائم لهذه الوحدة.
المعلم |
الرمز |
دقيقة |
ماكس |
الوحدات |
الملاحظات |
درجة حرارة التخزين |
TS |
-40 |
85 |
degC |
|
درجة حرارة الحجرة |
Tأوب |
0 |
70 |
degC |
|
تشغيل الكهرباء |
Vسي سي |
-صفر5 |
3.6 |
V |
|
الرطوبة النسبية (غير مكثفة) |
RH |
0 |
85 |
% |
|
عتبة الضرر في كل ممر |
الـ THد |
5.5 |
|
dBm |
|
ظروف التشغيل الموصى بها ومتطلبات إمدادات الطاقة
المعلم |
الرمز |
دقيقة |
نموذجي |
ماكس |
الوحدات |
درجة حرارة الحجرة |
Tأوب |
0 |
|
70 |
degC |
تشغيل الكهرباء |
Vسي سي |
3.135 |
3.3 |
3.465 |
V |
معدل البيانات لكل ممر |
|
|
25.78125 |
|
جيجابايت/ثانية |
فولتاج مدخل التحكم مرتفع |
|
2 |
|
Vcc |
V |
ضغط مدخل التحكم منخفض |
|
0 |
|
0.8 |
V |
فاصل الرابط مع G.652 |
د |
0.002 |
|
10 |
كم |
ملاحظات:
1اعتماداً على فقدان الألياف الفعلي/كيلومتر (مسافة الرابط المحددة هي لفقدان إدخال الألياف من 0.4 ديسيبل/كيلومتر)
الخصائص الكهربائية
يتم تعريف الخصائص الكهربائية التالية على بيئة التشغيل الموصى بها ما لم يتم تحديد خلاف ذلك.
المعلم |
الرمز |
دقيقة |
نموذجي |
ماكس |
الوحدات |
الملاحظات |
||
استهلاك الطاقة |
|
|
|
4.0 |
W |
|
||
تيار التوريد |
إيكس |
|
|
1.21 |
أ |
|
||
جهاز الاستقبال تشغيلالبدء الوقت |
|
|
|
2000 |
ms |
1 |
||
جهاز إرسال (كل مسار) |
||||||||
معدل تحمل الجهد الدخالي في نهاية واحدة (ملاحظة 2) |
|
-صفر3 |
|
4.0 |
V |
يشير إلى إشارة TP1 المشتركة |
||
الوضع المشترك للـ AC المدخلات تحمل الجهد |
|
15 |
|
|
mV |
RMS |
||
التفاضل المدخلات الجهدسوينغ الحد الأدنى |
|
50 |
|
|
mVpp |
(لوسا) الحد الأدنى |
||
التأرجح التفاضلي |
المدخلات |
الجهد |
(فين) |
190 |
|
700 |
mVpp |
|
عائق المدخلات |
زين |
90 |
100 |
110 |
أوهم |
|
||
جهاز الاستقبال (في كل ممر) |
||||||||
الجهد ذو نهاية واحدة |
|
الناتج |
|
-صفر3 |
|
4.0 |
V |
الإشارة إلى الإشارة شائعة |
مخرج الوضع المشترك الجهد |
|
|
|
7.5 |
mV |
RMS |
||
التأرجح الفرعي لجهد الخروج |
(فوت) ، (بي بي) |
300 |
|
850 |
mVpp |
|
||
عائق التفاضل |
|
الناتج |
زوت |
90 |
100 |
110 |
أوهم |
|
ملاحظات:
1.وقت تشغيل التشغيل هو الوقت من عندما الجهد الموفر للطاقة تصل وتبقى فوقالحد الأدنى للمشروطات التشغيلية الموصى بها في وقت تشغيل الوحدة بالكامل.
2.التسامح الجهد المدخل في نهاية واحدة هو النطاق المسموح به من المدخل الفوري إشارات.
الخصائص البصرية
QSFP28 100GBASE-LR4 |
|
||||||||||
المعلم |
الرمز |
دقيقة |
نموذجي |
ماكس |
الوحدة |
الملاحظات |
|
||||
طول الموجة في المسار |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
||||
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|
||||
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|
||||
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|
||||
جهاز إرسال |
|
||||||||||
نسبة قمع الوضع الجانبي |
SMSR |
30 |
|
|
ديسيبل |
|
|
||||
الطاقة الإجمالية المتوسطة للإطلاق |
(ب)T |
|
|
10.5 |
dBm |
|
|
||||
متوسط قوة الإطلاق لكل مسار |
(ب)المتوسط |
-أربعة3 |
|
4.5 |
dBm |
|
|
||||
أوما، كل شارع |
(ب)(أو إم إيه) |
-واحد3 |
|
4.5 |
dBm |
1 |
|
||||
الفرق في إطلاق القوةبين أياثنانالممرات (أو إم إيه) |
(بيكس) ، (فيف) |
|
|
5 |
ديسيبل |
|
|
||||
إطلاقالقوةفي OMA ناقص جهاز الإرسال و التشتت |
|
- اثنان.3 |
|
|
dBm |
|
|
||||
العقوبة (TDP) لكل ممر |
|
|
|
|
|
|
|||||
TDP، كل ممر |
TDP |
|
|
2.2 |
ديسيبل |
|
|||||
نسبة الانقراض |
الطوارئ |
4 |
|
|
ديسيبل |
|
|||||
RIN20(أو إم إيه) |
RIN |
|
|
-130 |
dB/Hz |
|
|||||
تحمل خسارة العودة البصرية |
TOL |
|
|
20 |
ديسيبل |
|
|||||
انعكاس جهاز الإرسال |
RT |
|
|
-12 |
ديسيبل |
|
|||||
قناع العينإكس 2، إكس 3،Y1, Y2, Y3} |
|
{0.2504045025028, 0.4} |
|
2 |
|||||||
المتوسط إطلاق القوة مغلق جهاز إرسال، كل مسار |
بوب |
|
|
-30 |
dBm |
|
|||||
المستقبل |
|||||||||||
عتبة الضرر في كل ممر |
الـ THد |
5.5 |
|
|
dBm |
3 |
|||||
الطاقة الإجمالية المتوسطة |
|
|
|
10.5 |
dBm |
|
|||||
متوسط طاقة الاستقبال، لكل مسار |
|
- عشرة6 |
|
4.5 |
dBm |
|
|||||
تلقي القوة (OMA) ، كل واحد (لين) |
|
|
|
4.5 |
dBm |
|
|||||
حساسية المستقبل (OMA) ، لكل ممر |
SEN |
|
|
-ثمانية6 |
dBm |
|
|||||
مضطربة المستقبل الحساسية (OMA) ، كل ممر |
|
|
|
-ستة8 |
dBm |
4 |
|||||
انعكاس المستقبل |
RR |
|
|
-26 |
ديسيبل |
|
|||||
الفرق في تلقي القوة بين أي مسارين (OMA) |
بريكس،فايف |
|
|
5.5 |
ديسيبل |
|
|||||
أسعار الدفع |
(لوسا) |
|
-18 |
|
dBm |
|
|||||
لوس ديسرت |
الخسارة |
|
-15 |
|
dBm |
|
|||||
التهاب النسيج |
الخسارة |
0.5 |
|
|
ديسيبل |
|
|||||
جهاز الاستقبال الكهربائي 3 ديسيبل التردد القصوى العلوية، كل ممر |
Fc |
|
|
31 |
غيغاهرتز |
|
|||||
ظروف اختبار حساسية مستقبلات الإجهاد (ملاحظة 5) |
|||||||||||
عموديإغلاق العينالعقوبةكل واحد (لين) |
|
|
1.8 |
|
ديسيبل |
|
|||||
ضغط العين J2 Jitter، كل شريط |
|
|
0.3 |
|
صناعة الصناعة |
|
|||||
ضغط العين J9 Jitter، كل شريط |
|
|
0.47 |
|
صناعة الصناعة |
|
1.حتى لو كان TDP < 1 ديسيبل ، يجب أن يتجاوز OMA min القيمة الأدنى المحددة هنا.
2.انظر الشكل 4 أدناه.
3.يجب أن يكون جهاز الاستقبال قادرًا على تحمل التعرض المستمر لإشارة مدخل بصري معدل دون تلف.
مع هذا المستوى من الطاقة على مسار واحد لا يتعين على جهاز الاستقبال أن يعمل بشكل صحيح عند هذه الطاقة المدخلة.
4.مقاس بإشارة اختبار الامتثال عند مدخل جهاز الاستقبال لـ BER = 1 × 10-12.
5.تعتبر عقوبة إغلاق العين الرأسي والارتعاش العين في حالة الإجهاد هي ظروف اختبار لقياس حساسية جهاز الاستقبال في حالة الإجهاد. مُستقبل.
وظائف التشخيص الرقمي
يتم تعريف الخصائص التشخيصية الرقمية التالية في ظروف التشغيل العادية ما لم يتم تحديد خلاف ذلك.
المعلم |
الرمز |
دقيقة |
ماكس |
الوحدات |
الملاحظات |
الحرارة جهاز مراقبةالمطلق خطأ |
DMI_Temp |
-3 |
+3 |
degC |
فوق نطاق درجة حرارة التشغيل |
جهاز مراقبة فولتاج التغذية الخطأ المطلق |
DMI _VCC |
-صفر1 |
0.1 |
V |
أكثر من العمل الكامل النطاق |
القناة RX القوةمراقبة مطلقة خطأ |
DMI_RX_Ch |
-2 |
2 |
ديسيبل |
1 |
القناة التحيز الحالي جهاز مراقبة |
DMI_Ibias_Ch |
-10% |
10% |
mA |
|
القناة TX القوة مراقبة الخطأ المطلق |
DMI_TX_Ch |
-2 |
2 |
ديسيبل |
1 |
بسبب إلى القياس الدقة من مختلفة واحد الوضع الألياف هناك يمكن أن تكون و إضافية +/-1 ديسيبل التقلبات أو مجموع +/- 3 ديسيبل الدقة.
الأبعاد الميكانيكية
الرسم4المخطط الميكانيكيe
الـ ESD
تم تحديد هذا جهاز الاستقبال على أنه عتبة ESD 1KV لقرصات بيانات عالية السرعة و 2KV لجميع أقواس المدخلات الكهربائية الأخرى ، تم اختبارها وفقًا لميل STD-883 ، الطريقة 3015.4 / JESD22-A114-A (HBM).لا تزال هناك حاجة إلى احتياطات ESD العادية أثناء التعامل مع هذه الوحدةيتم شحن هذا جهاز الاستقبال في عبوة حماية ESD. يجب إزالته من العبوة والتعامل معها فقط في عبوة حماية ESD. البيئة.
أمان الليزر
هذا منتج ليزر من الفئة 1 وفقًا لمعيار EN 60825-1:2014هذا المنتج يتوافق مع 21 CFR 1040. 10 و 1040. 11 باستثناء الانحرافات بموجب إشعار الليزر رقم 50 بتاريخ (24 يونيو 2007)
تحذير: قد يؤدي استخدام أجهزة التحكم أو ضبط أو إجراء إجراءات أخرى غير المحددة هنا إلى التعرض للإشعاع الخطير.
الامتثال التنظيمي
السمة |
الإشارة |
الأداء |
تفريغات كهربائية ثابتة(الـ ESD) |
IEC/EN 61000-4-2 |
متوافق مع المعايير |
التداخل الكهرومغناطيسي (EMI) |
فئة B جزء 15 من إف سي سي EN 55022 فئة B (CISPR 22A) |
متوافق مع المعايير |
سلامة العين بالليزر |
إدارة الأغذية والعقاقير 21CFR 1040.10، 1040.11 IEC/EN 60825-1، 2 |
منتج ليزر من الفئة 1 |
التعرف على المكونات |
IEC/EN 60950, UL |
متوافق مع المعايير |
الـ ROHS |
2002/95/EC |
متوافق مع المعايير |
الكهرومغناطيسي |
EN61000-3 |
متوافق مع المعايير |
