وحدة RJ45 جيجابيت SFP 1000BASE-T Transceiver SFP النحاسي مع 1.25Gbps و EMI منخفضة
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | TK-G3-RJ45 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$2.21 ~ US$59.25/PC |
| تفاصيل التغليف: | اسفنجة + صندوق + كرتون |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
|
معلومات تفصيلية |
|||
| رقم الموديل: | موصل الألياف البصرية | درجة حرارة أتوريج: | -40 درجة مئوية ~ 85 درجة مئوية |
|---|---|---|---|
| أجهزة الأسلاك: | ODF | لون: | التخصيص |
| عينة مجانية: | نعم | القطر الخارجي للموصل: | 3.0 مم، 2.0 مم، 0.9 مم |
| لون السكن: | أزرق ، أخضر ، بيج | وسط ناقل الحركة: | وضع واحد/ muleit-mode |
| ميزة: | ضد للماء | مادة: | بلاستيك |
| قابلية التبادل: | .20.2 ديسيبل | وضع الألياف: | 62.5/125 ميكرومتر OM1، 50/125 ميكرومتر OM2 |
| ميناء: | صندوق محور الألياف من ميناء نينغبو | اسم النموذج: | موصل الألياف الضوئية |
| وزن: | 2 كجم | التكرار: | .20.2 ديسيبل |
| قطر الألياف: | 125 ميكرومتر | نوع التجميع: | ميكانيكية |
| وحدة الاتصال: | 3.0 ملم | كابل موصل Od: | 0.9 مم، 2.0 مم، 3.0 مم |
| متانة: | ≥1000 مرة | القدرة الإنتاجية: | 700000 قطعة/شهر |
| نوع التلميع: | UPC ، APC | حشو: | زيت السيليكون البصري |
| تَحمُّل: | 500 دورة | درجة حرارة التشغيل: | -40 درجة مئوية إلى +85 درجة مئوية |
| خسارة عودة الموصل: | SMF: UPC ≥50، APC ≥60؛ MMF: ≥30 | رذاذ الملح: | 500 ساعة |
| وقت التثبيت: | في غضون 60 ثانية (بدون قطع الألياف) | طَرد: | SMD ، QFN-20 ، NRF24L01 ، حقيبة بولي ، الألياف البصرية |
| يكتب: | منظم الجهد ، ICS المنطق ، وحدة الإرسال والاستقبال ، النقل المفرد الألياف المفردة ثنائية الاتجاه ، مح | د/ج: | الأحدث ، جديد ، 2013+، 1234 ، وحدة الإرسال والاستقبال RF |
| مسافة: | 20 كم ، 300 متر ، 3 كم | طلب: | الاتصالات السلكية واللاسلكية ، المنبه ، الكمبيوتر ، نظام مراقبة الفيديو ، قناة ليفية 1x |
| درجة حرارة التشغيل: | المعيار ، -40 ~ 85 ، -10 درجة مئوية ~ 70 درجة مئوية | الطول الموجي: | 1310nm/1550nm ، 850nm ، 1490nm/1310nm ، 1310nm 1270nm |
| اسم المنتج: | EPON OLT PX20+ ، 433MHz UART MODULE TRONSCEIVER ، 1.25G BIDI SFP OPTICAL MODULE ، SFP+ TRANSCEIVER ، | ضمان: | 365 يوم ، 3 سنوات ، سنة واحدة |
| جهد الإمداد: | 1.9-3.6v ، 0 ~ 110،2.7 V ~ 5.5 V ، شائع | إصدار الشهادات: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| الشحن عن طريق: | دي إتش إل \ يو بي إس \ فيديكس \ إي إم إس \ هونج كونج بوست | سكايب: | Michella_fang ، Chaizhiquan91 ، Thomas65339 |
| مزود الطاقة: | 3.3 فولت | معدل نقل البيانات: | 155m ، 10g |
| الجهد االكهربى: | 1.9 ~ 3.6V ، المعيار | مصدر: | FP ، VCSEL / PIN |
| قوة التبديد: | 0.1W ، ث | حالة: | جديد ، 100 ٪ الأصلي الجديد |
منتوج وصف

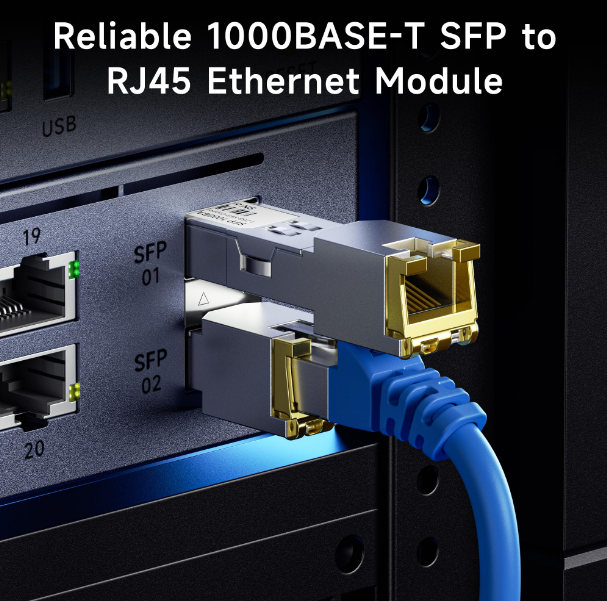

RJ45 غيغابيت SFP Module 1000BASE-T ، 1.25Gbps ، 100m على Cat 6 ، EMI منخفضة
لمحة عامة عن المنتج

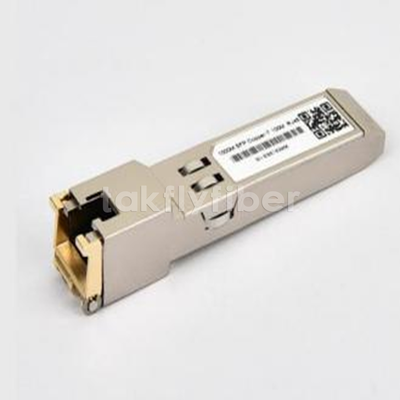

TK-G1-RJ45 هو جهاز استقبال SFP من النحاس قابل للضغط الساخن مصمم لتطبيقات Gigabit Ethernet. وهو يتوافق مع معايير IEEE 802.3-2002 و IEEE 802.3ab (1000BASE-T).تعمل الوحدة بمعدل بيانات 1000Mbps عبر كابل زوج متعرج من الفئة 5 غير المحمي بحد أقصى 100 متر.
يستخدم نقل الإشارة تعديل نطاق النبض (PAM) بمستويات 5 على جميع أزواج الأسلاك الأربعة (250 Mbps لكل زوج) للروابط المزدوجة الكاملة. تتضمن الوحدة وظيفة تحديد الهوية المتسلسلة لكل SFP MSA ،يمكن الوصول إليها عن طريق حافلة سلسلة ذات سلكين في العنوان A0hيمكن الوصول إلى IC الطبقة المادية أيضا في عنوان ACh.
الخصائص الرئيسية
- معدل بيانات يصل إلى 1.25Gb / s ثنائي الاتجاه
- متوافقة مع SFP MSA ، قابلة للشحن الساخن
- إيقاف تشغيل TX و RX LOS (أو عدم وجود LOS)
- علبة معدنية كاملة للتداخل الكهرومغناطيسي المنخفض
- استهلاك الطاقة النموذجي: 1.05 واط
- رابط RJ-45
- الوصول إلى الحافلة المتسلسلة ذات الأسلاك الثنائية إلى IC المادية
- يدعم 1000BASE-T على أنظمة المضيف مع واجهة SERDES
- درجة حرارة الحجرة التشغيلية: 0°C إلى +70°C (التجارية) أو -20°C إلى +85°C (الممتدة)
التطبيقات
- 1إرسال الـ 25 جيجابيت إيثيرنت عبر كابل Cat 5
تعيين الدبوس والوظائف
| الدبوس | الاسم | الوظيفة | (سيكو) | الملاحظات |
|---|---|---|---|---|
| 1 | (في) | أرضية المرسل | 1 | (فييت) و (فيير) متصلان داخلياً |
| 2 | TX_FAULT | خطأ جهاز الإرسال | 3 | لم يتم تنفيذها؛ مرتبطة بـ VeeT. |
| 3 | TX_DISABLE | إيقاف استخدام جهاز الإرسال | 3 | انظر وصف TX Disable. |
| 4 | MOD DEF (2) | تعريف الوحدة 2 | 3 | خط البيانات لقطار التعرف المتسلسل |
| 5 | MOD DEF (1) | تعريف الوحدة 1 | 3 | خط الساعة لقطار التعرف المتسلسل |
| 6 | MOD DEF (0) | تعريف الوحدة 0 | 3 | مرتبط بـ (في) في (إس.إف.بي) |
| 7 | تحديد المعدل | غير مستخدم | 3 | لم يتم تنفيذها، 33K سحب إلى في. |
| 8 | لوس انجلوس | فقدان الإشارة | 3 | انظر خيار LOS. |
| 9 | (فيير) | أرضية المستقبل | 1 | متصل بـ (في تي) داخل (إس إف بي) |
| 10 | (فيير) | أرضية المستقبل | 1 | نفس ما في الأعلى |
| 11 | (فيير) | أرضية المستقبل | 1 | نفس ما في الأعلى |
| 12 | RD- | البيانات RX المعاكسة | 3 | التيار المتردد، 100Ω التفاضل. |
| 13 | RD + | بيانات RX غير مقلوبة | 3 | التيار المتردد، 100Ω التفاضل. |
| 14 | (فيير) | أرضية المستقبل | 1 | متصل بـ (فيت) |
| 15 | VccR | قوة المستقبل | 2 | متصل بـ (فيكت) |
| 16 | VccT | قوة جهاز الإرسال | 2 | متصل بـ (في سي سي آر) |
| 17 | (في) | أرضية المرسل | 1 | أرضية مشتركة |
| 18 | TD+ | بيانات TX غير المنقلبة | 3 | التيار المتردد المرتبط، 100Ω مدخل التفاضل. |
| 19 | الـ TD- | بيانات TX المعاكسة | 3 | التيار المتردد المرتبط، 100Ω مدخل التفاضل. |
| 20 | (في) | أرضية المرسل | 1 | أرضية مشتركة |
ملاحظات عن وظائف الدبوس
- إغلاق القسم التاليأوامر التعامل مع الدبوس أثناء التوصيل الساخن
- TX_FAULT:منخفضة بشكل دائم (غير مدعومة).
- TX_DISABLE:سحب داخلي 4.7kΩ. منخفض (0-0.8V) → جهاز الاستقبال يعمل؛ مرتفع (2.0-3.465V) أو مفتوح → إعادة تعيين.
- Mod-Def 0/1/2:المضيف يسحب مع 4.7k-10kΩ إلى Vcc. Mod-Def 0 = وحدة موجودة (مأرضية). Mod-Def 1 = ساعة ، Mod-Def 2 = بيانات.
- RX_LOS:مخرج LVTTL. يمكن تعطيل (خيار الطلب). إذا لم يتم استخدامه ، مربوط بالأرض عبر 100Ω.
- RD ± / TD ±:الخطوط التفاضلية المرتبطة بتيار التيار المتردد 100Ω. يجب على SERDES المضيف أن ينهي RD± مع 100Ω ؛ TD± لديه نهاية داخلية 100Ω.
إمدادات الطاقة (+3.3 فولت)
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | الحالة |
|---|---|---|---|---|---|---|
| تيار التوريد | هو | 320 | 375 | mA | 1.2W max على كامل Vcc & temp | |
| الجهد المدخل | Vcc | 3.13 | 3.3 | 3.47 | V | مرجع إلى GND |
| الجهد القصوى | Vmax | 4 | V | غير مدمرة |
واجهة منخفضة السرعة (LVTTL)
| المعلم | الرمز | دقيقة | ماكس | الوحدة | الحالة |
|---|---|---|---|---|---|
| SFP الخروج منخفضة | VOL | 0 | 0.5 | V | 4.7k-10k سحب إلى host_Vcc |
| SFP الخروج عالية | VOH | host_Vcc-0.5 | host_Vcc+03 | V | نفس السحب |
| مدخل SFP منخفض | VIL | 0 | 0.8 | V | 4.7k-10k سحب إلى Vcc |
| إدخال SFP مرتفع | فيروس نقص المناعة | 2 | Vcc + 0.3 | V | نفس السحب |
الخصائص الكهربائية عالية السرعة (جانب SFP)
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | الملاحظات |
|---|---|---|---|---|---|---|
| تردد الخط | fL | 125 | ميغاهرتز | تشفير 5 مستويات، IEEE 802.3 | ||
| TX معادلة الخروج (الاختلاف) | (زوت) ، (تيكساس) | 100 | Ω | 1-125 ميغاهرتز | ||
| RX معادلة المدخل (الاختلاف) | (زين) ، (آر إكس) | 100 | Ω | 1-125 ميغاهرتز |
واجهة عالية السرعة (جانب المضيف)
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | الملاحظات |
|---|---|---|---|---|---|---|
| التأرجح الإدخالي TX ذو نهاية واحدة | التأرجح | 250 | 1200 | mV | ||
| عجلة خروج RX ذات نهاية واحدة | الـ (فوتسوينغ) | 350 | 800 | mV | ||
| وقت الارتفاع / الانخفاض (20-80٪) | Tr,Tf | 175 | ps | |||
| عائق المدخل TX (SE) | زين | 50 | Ω | |||
| عائق الخروج RX (SE) | زوت | 50 | Ω |
نطاقات الحرارة
| المعلم | دقيقة | نموذجي | ماكس | الوحدة |
|---|---|---|---|---|
| التشغيل (التجاري) | 0 | 70 | °C | |
| تشغيل (متوسعة) | -20 | 85 | °C | |
| التخزين | -40 | 85 | °C |
المخطط الميكانيكي
تتبع الأبعاد الميكانيكية للجهة المضيفة للوحدة مواصفات SFP MSA. يتم توسيع الجزء الأمامي (المتفوق خارج اللوحة المضيفة) لاستيعاب جاك RJ-45.
الوثائق المرجعية
- SFP Transceiver MSA، سبتمبر 2000
- IEEE 802.3-2002 (بما في ذلك 802.3ab)
- ATMEL AT24C01A/02/04/08/16 ورقة بيانات EEPROM المتسلسلة ذات السلكين
الامتثال التنظيمي
| السمة | المعيار | النتيجة |
|---|---|---|
| الـ ESD | IEC/EN 61000-4-2 | متوافق |
| إم إيه | فئة (ب) من إف سي سي الجزء 15، EN 55022 فئة (ب) | متوافق |
| أمان الليزر | إدارة الأغذية والعقاقير 21CFR 1040.10، 1040.11؛ IEC/EN 60825-1،2 | الفئة 1 |
| سلامة المنتج | IEC/EN 60950, UL | متوافق |
| RoHS | 2002/95/EC | متوافق |
| الكهرومغناطيسي | EN61000-3 | متوافق |
