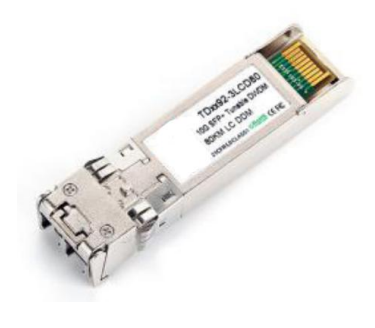

جهاز إرسال واستقبال DWDM 80KM SFP+ قابل للضبط بسرعة 10 جيجابت في الثانية | الوصول إلى مسافة 80 كيلومترًا بجودة عالية وفعالية من حيث التكلفة |(TKTDxxX-3LCD80)
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | تكتدكسكس-3LCD80 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | تي/تي،/باي بال، خطاب الاعتماد |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | جهاز إرسال واستقبال DWDM 80KM SFP+ قابل للضبط بسرعة 10 جيجابت في الثانية | الوصول إلى مسافة 80 كيلوم | جهد الإمداد: | 3.14-3.46 فولت |
|---|---|---|---|
| العرض الحالي: | 300 مللي أمبير | إدخال المعاوقة التفاضلية: | 100 |
| تأرجح إدخال البيانات ذو نهاية واحدة: | 180-700 مللي أمبير | اختلاف تأرجح إدخال البيانات: | 400-1800 فولت |
| إرسال تعطيل وقت التأكيد: | 10 لنا | تأرجح إخراج البيانات التفاضلية: | 300-850 مللي أمبير |
| درجة حرارة حالة التشغيل: | 0 إلى +70 درجة مئوية | ضمان: | 1 سنة، صيانة مدى الحياة |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | 10Gbps DWDM SFP + جهاز استقبال 80KM,ناقل DWDM SFP + قابل للتعديل مع الضمان,80 كيلومترات SFP + جهاز استقبال فعال من حيث التكلفة |
||
منتوج وصف
10Gbps قابل للتعديل DWDM 80KM SFP + Transceiver
النموذج: TKTDxxX-3LCD80 80 كيلومتراً تصل اليه جودة عالية وفعالة من حيث التكلفة
لمحة عامة عن المنتج
يوفر جهاز الاستقبال SFP + قابل للتوجيه 10Gb / s روابط متسلسلة عالية السرعة بمعدلات الإشارة من 9.95 Gb / s إلى 11.3 Gb / s. هذا جهاز الاستقبال المتكامل للألياف الضوئية يتوافق مع معايير SFP + MSA (SFF-8431,SFF-8432, SFF-8690, SFF-8472) و ITU-T G.698.1 معيار مع 50 غيغاهرتز الفاصل بين القنوات لـ SONET / SDH ، IEEE DWDM 10GBASE-ZR لـ 80 كيلومتر (Ethernet) ، و DWDM 10G FC لـ 80 كيلومتر (قناة الألياف) التطبيقات.
تتكامل الوحدة بين مسارات المستقبل والمُرسِل ، وتتميز بليزر ماخ زيندر متكامل يمكن ضبطه في النطاق C لنقل البيانات عبر الألياف أحادية الوضع عبر موصلات LC القياسية في الصناعة.الجانب المستقبل يستعيد تيار البيانات 10 جيجابايت / ثانية باستخدام تكنولوجيا مكبرات APD / trans-impedance.
التطبيقات
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- قناة الألياف DWDM 80KM 10G
- DWDM SONET OC-192 و SDH STM-64
الخصائص الرئيسية
- يدعم 9.95Gb / s إلى 11.3Gb / s معدلات البت
- جهاز إرسال قابل للتعديل بالكامل في النطاق C متكامل بشكل أحادي ومستقبل APD
- 50 جيجاهرتز الاتحاد الدولي للاتصالات الفاصل بين القنوات مع خزانة طول موجة متكاملة
- الحد الأقصى لطول الرابط 80 كم
- الحجرة المعدنية لأقل EMI
- واجهة 2 أسلاك مع مراقبة تشخيصية رقمية متكاملة
- بصمة SFP + القابلة للشحن الساخن
- تبديد الطاقة < 1.65 واط
- نطاق درجة حرارة الحجرة: -5°C إلى 70°C
المواصفات التقنية
ملاحظات:
1الطاقة الخارجة هي الطاقة المرتبطة في ألياف 9/125 ملم أحادية الوضع.
2. ƒc يشير إلى الصفحة 2 صف التردد من TKTDxxX-3LCD80 جدول توجيه طول الموجة، وشرط الاختبار هو انعكاس قوة إلى جهاز الإرسال أقل من -27dBm.
3يتناسب مع حوالي 0.4 نانومتر.
1الطاقة الخارجة هي الطاقة المرتبطة في ألياف 9/125 ملم أحادية الوضع.
2. ƒc يشير إلى الصفحة 2 صف التردد من TKTDxxX-3LCD80 جدول توجيه طول الموجة، وشرط الاختبار هو انعكاس قوة إلى جهاز الإرسال أقل من -27dBm.
3يتناسب مع حوالي 0.4 نانومتر.
خصائص الواجهة الكهربائية
ملاحظة:
1) متصلة مباشرة إلى دبوس دخول بيانات TX. AC مقتربة بعد ذلك.
2) أو دائرة مفتوحة
3) إلى 100 أوم التوقف التفاضلي.
4) هذه قيم غير مصفحة 20-80٪. فقدان الإشارة هو LVTTL. المنطق 0 يشير إلى التشغيل الطبيعي؛ المنطق 1 يشير إلى عدم الكشف عن إشارة.
1) متصلة مباشرة إلى دبوس دخول بيانات TX. AC مقتربة بعد ذلك.
2) أو دائرة مفتوحة
3) إلى 100 أوم التوقف التفاضلي.
4) هذه قيم غير مصفحة 20-80٪. فقدان الإشارة هو LVTTL. المنطق 0 يشير إلى التشغيل الطبيعي؛ المنطق 1 يشير إلى عدم الكشف عن إشارة.
