جهاز إرسال واستقبال ثنائي الاتجاه SFP بسرعة 155 ميجا بت في الثانية | الوصول إلى مسافة 20 كيلومترًا Tx1310nm/Rx1490nm |(TK-B3403-3LCD20)
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | تك-B3403-3LCD20 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | تي/تي،/باي بال، خطاب الاعتماد |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | جهاز إرسال واستقبال ثنائي الاتجاه SFP بسرعة 155 ميجا بت في الثانية | الوصول إلى مسافة 20 كيلومترًا T | جهد الإمداد: | 3.14-3.46 فولت |
|---|---|---|---|
| العرض الحالي: | 300 مللي أمبير | إدخال المعاوقة التفاضلية: | 100 |
| تأرجح إدخال البيانات ذو نهاية واحدة: | 180-700 مللي أمبير | اختلاف تأرجح إدخال البيانات: | 400-1800 فولت |
| إرسال تعطيل وقت التأكيد: | 10 لنا | تأرجح إخراج البيانات التفاضلية: | 300-850 مللي أمبير |
| درجة حرارة حالة التشغيل: | 0 إلى +70 درجة مئوية | ضمان: | 1 سنة، صيانة مدى الحياة |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | 155Mbps جهاز استقبال SFP وصول 20KM,جهاز إرسال واستقبال SFP ثنائي الاتجاه Tx1310nm/Rx1490nm,وحدة جهاز إرسال واستقبال ضوئي بمدى 20 كيلومترًا |
||
منتوج وصف
155 ميجابايت في الساعة جهاز استقبال SFP ثنائي الاتجاه 20 كيلومترات تصل إلى Tx1310nm / Rx1490nm
أجهزة الاستقبال SFP-BIDI هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدلات البيانات 155Mbps مع مسافة نقل 20KM عبر الألياف أحادية الوضع.
يتكون جهاز الاستقبال من ثلاثة أقسام رئيسية: جهاز إرسال ليزر FP ، وقطر فوتوديود PIN متكامل مع مكبر مسبق عبر العائق (TIA) ، ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى وتتوافق مع مواصفات SFP Multi-Source Agreement (MSA) و SFF-8472.
التطبيقات
- SDH STM-1، S-1.1(إل-1)1(إل-1)2
- SONET OC-3 IR1، LR1، LR2
- روابط الاتصال البصرية الأخرى
الخصائص الرئيسية
- معدل بيانات يصل إلى 155Mbps
- ليزر 1310nm FP و 1490nm PIN كاشف للضوء لنقل 20km
- تتوافق مع SFP MSA و SFF-8472 مع وعاء LC بسيط
- مراقبة التشخيص الرقمي: المعايرة الداخلية أو المعايرة الخارجية
- متوافقة مع RoHS
- +3.3 فولت مصدر طاقة واحد
- درجة حرارة الحالة التشغيلية: 0°C إلى +70°C (التجارية) / -40°C إلى +85°C (الصناعية)
معايير الامتثال
- متوافق مع SFP + MSA
- متوافق مع SFF-8472 الإصدار 9.5
- متوافقة مع IEEE802.3-2005
- تتوافق مع Telcordia GR-468-CORE
- 47 CFR الجزء 15 ، متوافق مع الفئة B
- FDA 21 CFR 1040.10 و 1040.11، تتوافق مع الفئة 1
- تتوافق مع SFF-8472
- تتوافق مع SFF-8431
- متوافقة مع RoHS
المواصفات التقنية
خصائص الواجهة الكهربائية
ملاحظات:
1) متصلة مباشرة إلى دبوس دخول بيانات TX. AC مقتربة بعد ذلك.
2) أو دائرة مفتوحة
3) إلى 100 أوم التوقف التفاضلي.
4) 20 - 80 ٪
5) فقدان الإشارة هو LVTTL. المنطق 0 يشير إلى التشغيل الطبيعي؛ المنطق 1 يشير إلى عدم الكشف عن إشارة.
6) حساسية جهاز الاستقبال تتوافق مع تعديل التشعب في إمدادات الطاقة من 20 هرتز إلى 1.5 ميغاهرتز حتى القيمة المحددة المطبقة من خلال شبكة تصفية إمدادات الطاقة الموصى بها.
1) متصلة مباشرة إلى دبوس دخول بيانات TX. AC مقتربة بعد ذلك.
2) أو دائرة مفتوحة
3) إلى 100 أوم التوقف التفاضلي.
4) 20 - 80 ٪
5) فقدان الإشارة هو LVTTL. المنطق 0 يشير إلى التشغيل الطبيعي؛ المنطق 1 يشير إلى عدم الكشف عن إشارة.
6) حساسية جهاز الاستقبال تتوافق مع تعديل التشعب في إمدادات الطاقة من 20 هرتز إلى 1.5 ميغاهرتز حتى القيمة المحددة المطبقة من خلال شبكة تصفية إمدادات الطاقة الموصى بها.

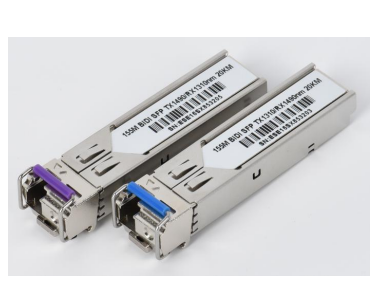

صور المنتج
