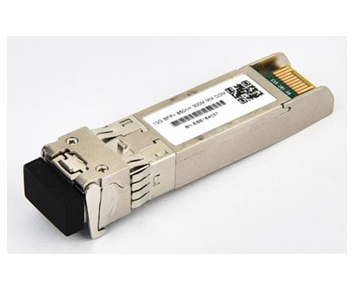

10 جيجابت في الثانية 1310 نانومتر مم 220 ميجا SFP + جهاز إرسال واستقبال بصري | جودة عالية وفعالة من حيث التكلفة |(TK-1392-3LCD02)
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | TK-1392-3LCD02 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | تي/تي،/باي بال، خطاب الاعتماد |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | 10 جيجابت في الثانية 1310 نانومتر مم 220 ميجا SFP + جهاز إرسال واستقبال بصري | جودة عالية وفعالة من | جهد الإمداد: | 3.14-3.46 فولت |
|---|---|---|---|
| العرض الحالي: | 300 مللي أمبير | إدخال المعاوقة التفاضلية: | 100 |
| تأرجح إدخال البيانات ذو نهاية واحدة: | 180-700 مللي أمبير | اختلاف تأرجح إدخال البيانات: | 400-1800 فولت |
| إرسال تعطيل وقت التأكيد: | 10 لنا | تأرجح إخراج البيانات التفاضلية: | 300-850 مللي أمبير |
| درجة حرارة حالة التشغيل: | 0 إلى +70 درجة مئوية | ضمان: | 1 سنة، صيانة مدى الحياة |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | 10 جيجابايت في الثانية SFP + جهاز استقبال بصري,وحدة الإرسال والإستقبال 1310nm MM 220M,جهاز استقبال ضوئي SFP + فعال من حيث التكلفة |
||
منتوج وصف
وحدة إرسال واستقبال ضوئية SFP+ بسرعة 10 جيجابت في الثانية بتردد 1310 نانومتر متعددة الأوضاع بمسافة 220 متر
جودة عالية وفعالة من حيث التكلفة | الموديل: TK-1392-3LCD02
نظرة عامة على المنتج
تدعم وحدة الإرسال والاستقبال الضوئية SFP+ بسرعة 10 جيجابت في الثانية بتردد 1310 نانومتر متعددة الأوضاع بمسافة 220 متر معدلات بت تتراوح من 9.95 إلى 10.3 جيجابت في الثانية وهي مصممة للعمل على الألياف أحادية الوضع بأطوال موجية اسمية تبلغ 1270 نانومتر أو 1330 نانومتر.
يتميز قسم الإرسال بليزر DFB متعدد الطبقات الكمومية يلبي معايير سلامة الليزر من الفئة 1 وفقًا للمعيار IEC-60825. يشتمل قسم الاستقبال على مضخم أولي للكاشف InGaAs مدمج (IDP) مثبت في رأس بصري، مقترن بدائرة متكاملة لمضخم ما بعد التحديد لتحقيق الأداء الأمثل.
التطبيقات
- 10GBASE-LRM 10GEthernet
- روابط FDDI متعددة الأوضاع القديمة
- متوافق مع SFF-8472 SFP+ MSA
- متوافق مع SFP+ SFF-8431 و SFF-8432
- متوافق مع 802.3ae 10GBASE-LRM
- متوافق مع RoHS
وحدة الإرسال والاستقبال SFP+ TK-1392-3LCD02 هي وحدة إرسال واستقبال بواجهة خطية تمكن من الاتصال عالي الأداء.
الميزات الرئيسية
- يدعم معدلات بت تتراوح من 9.95 إلى 10.3 جيجابت في الثانية
- مسافة إرسال تصل إلى 220 متر (ألياف OM1)
- بصمة SFP+ قابلة للتبديل السريع
- مرسل FP بتردد 1310 نانومتر، كاشف ضوئي PIN
- واجهة مراقبة الحالة الرقمية
- موصل LC مزدوج
- متوافق مع RoHS وخالٍ من الرصاص
- غلاف معدني لتقليل التداخل الكهرومغناطيسي
- مزود طاقة واحد 3.3 فولت
- استهلاك الطاقة < 1 واط
- درجة حرارة علبة التشغيل: 0 إلى 70 درجة مئوية
- متوافق مع FC-PI-4 800-Mx-SN-I، SFF-8431، SFF-8432 و SFF-847
معايير الامتثال
- متوافق مع SFP+ MSA
- متوافق مع SFF-8472 الإصدار 9.5
- متوافق مع IEEE802.3-2005
- متوافق مع Telcordia GR-468-CORE
- متوافق مع FCC 47 CFR الجزء 15، الفئة B
- متوافق مع FDA 21 CFR 1040.10 و 1040.11، الفئة 1
- متوافق مع SFF-8472
- متوافق مع SFF-8431
- متوافق مع RoHS
المواصفات الفنية
ملاحظات:
1) سلامة الليزر من الفئة 1 وفقًا للوائح FDA/CDRH و IEC-825-1.
2) مع نسبة انقراض أسوأ حالة. تم القياس بنمط اختبار PRBS 2^31-1، @10.325 جيجابت/ثانية، معدل خطأ في البت < 10^-12
1) سلامة الليزر من الفئة 1 وفقًا للوائح FDA/CDRH و IEC-825-1.
2) مع نسبة انقراض أسوأ حالة. تم القياس بنمط اختبار PRBS 2^31-1، @10.325 جيجابت/ثانية، معدل خطأ في البت < 10^-12
خصائص الواجهة الكهربائية
ملاحظات:
1) متصل مباشرة بأطراف إدخال بيانات TX. مقترن بالتيار المتردد بعد ذلك.
2) أو دائرة مفتوحة.
3) في مقاومة تفاضلية 100 أوم.
4) 20-80%.
5) فقدان الإشارة هو LVTTL. يشير المنطق 0 إلى التشغيل العادي؛ يشير المنطق 1 إلى عدم اكتشاف إشارة.
6) حساسية المستقبل متوافقة مع تعديل جيبية لإمداد الطاقة من 20 هرتز إلى 1.5 ميجاهرتز حتى القيمة المحددة المطبقة من خلال شبكة ترشيح إمداد الطاقة الموصى بها.
1) متصل مباشرة بأطراف إدخال بيانات TX. مقترن بالتيار المتردد بعد ذلك.
2) أو دائرة مفتوحة.
3) في مقاومة تفاضلية 100 أوم.
4) 20-80%.
5) فقدان الإشارة هو LVTTL. يشير المنطق 0 إلى التشغيل العادي؛ يشير المنطق 1 إلى عدم اكتشاف إشارة.
6) حساسية المستقبل متوافقة مع تعديل جيبية لإمداد الطاقة من 20 هرتز إلى 1.5 ميجاهرتز حتى القيمة المحددة المطبقة من خلال شبكة ترشيح إمداد الطاقة الموصى بها.
صور المنتج
لماذا تختار TAKFLY؟
- أكثر من 26 عامًا من الخبرة في تصنيع منتجات الألياف الضوئية
- أكثر من 450 عامل تجميع لديهم خبرة تزيد عن 3 سنوات
- أكثر من 10 مهندسي بحث وتطوير مكرسين للابتكار
- 16 آلة حقن وخطوط إنتاج مستوردة من ألمانيا
- أكثر من 30 آلة اختبار بما في ذلك OTDR، 3D، VFL، أدوات اختبار IL&RL
- معدات اختبار شاملة: أجهزة اختبار قوة الشد، أجهزة اختبار مقاومة السحق، أجهزة اختبار مقياس الطاقة، أجهزة فحص الضوء
- علامات تجارية OEM مقبولة
- مشاركة في المعارض العالمية: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، Global Source Electronic Exhibition
مراقبة الجودة
- فحص عينات المواد الخام قبل الإنتاج
- فحص كامل بعد كل عملية فردية
- فحوصات شاملة للإنتاج الجزئي
- فحص كامل للمنتج النهائي قبل التعبئة
- فحوصات عينات قبل الشحن
معلومات التسليم
- عينات: 1-3 أيام عمل
- طلبات الإنتاج الضخم: 3-7 أيام عمل
- التعبئة والتغليف: أكياس بلاستيكية، كراتين، ومنصات متاحة حسب الطلب
