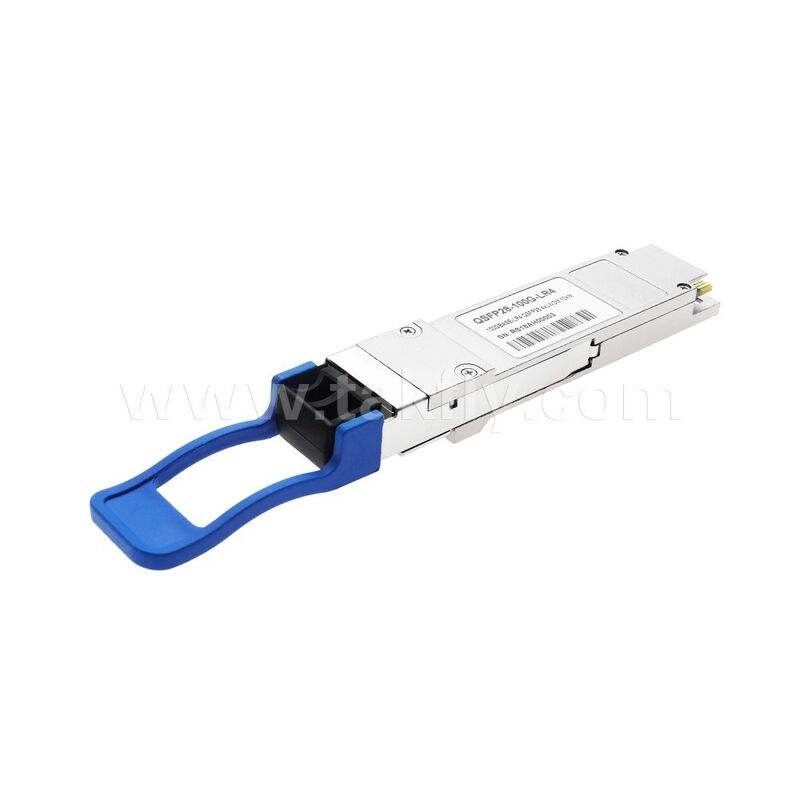

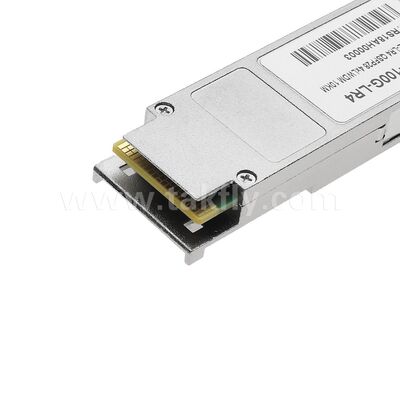

QSFP28 100Gbps LR4 10Km وحدة المرسل البصري لمركز البيانات AI FTTX

TKQS28-100G-LR4 عبارة عن وحدة إرسال واستقبال بسرعة 100 جيجابت في الثانية مصممة لتطبيقات الاتصالات البصرية المتوافقة مع 100GBASE-LR4 لمعيار IEEE P802.3ba. تقوم الوحدة بتحويل 4 قنوات إدخال إشارة كهربائية بسرعة 25 جيجابت في الثانية إلى 4 إشارات ضوئية لتقسيم الطول الموجي لشبكة LAN (WDM) وتعدد إرسالها إلى مخرج واحد بسرعة 100 جيجابت في الثانية. في الطرف المتلقي، تقوم الوحدة بتنفيذ العملية المعاكسة، حيث تقوم أولاً بإلغاء تعدد إرسال إشارة الإدخال البصري بسرعة 100 جيجابت في الثانية إلى 4 قنوات ضوئية LAN WDM، ثم تحويلها إلى 4 قنوات إخراج للبيانات الكهربائية.

الأطوال الموجية المركزية لقنوات LAN WDM الأربع هي 1295.56 و1300.05 و1304.58 و1309.14 نانومتر كأعضاء في شبكة الطول الموجي LAN WDM المحددة في IEEE 802.3ba.

توفر أجهزة إرسال ردود الفعل الموزعة (EA-DFB) ذات الامتصاص الكهربي WDM المبردة عالية الكفاءة، جنبًا إلى جنب مع أجهزة الاستقبال عالية الحساسية من النوع p من النوع n (PIN)، أداءً استثنائيًا لتطبيقات 100 Gigabit Ethernet، وتدعم ما يصل إلى 10 كيلومترات من الروابط التي تلبي البند 88 من معيار IEEE 802.3ba لمتطلبات 100GBASE-LR4.

يتوافق عامل شكل الوحدة والاتصال البصري/الكهربائي وواجهة التشخيص الرقمية مع اتفاقية QSFP+ متعددة المصادر (MSA). إنه يتحمل أقسى ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة وتداخل EMI.
