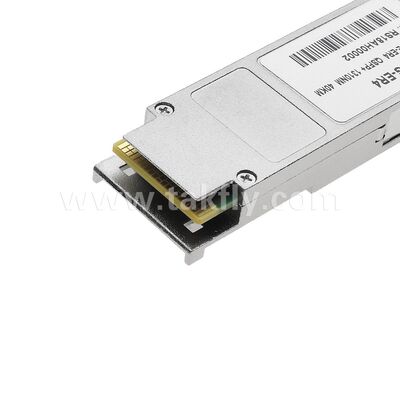

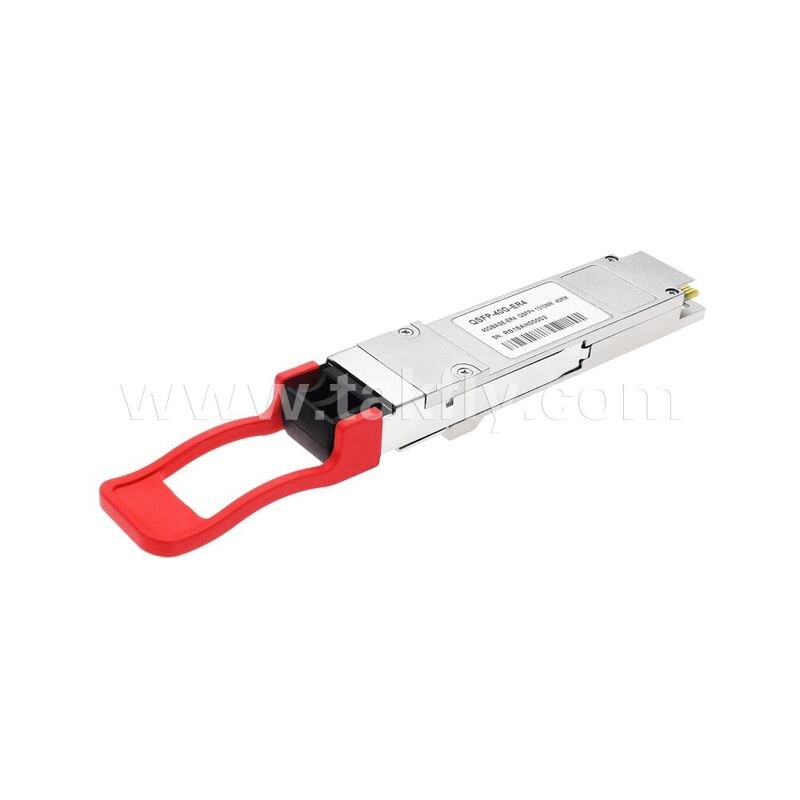

QSFP + 40Gbps CWDM 40KM وحدة المرسل البصري لمركز البيانات FTTH FTTX

ينطبق هذا المنتج بشكل صارم على 40GBASE-ER4 لمعيار IEEE P802.3ba. إنها وحدة إرسال واستقبال مصممة لتطبيقات الاتصالات البصرية بطول 40 كم.

تقوم الوحدة بتحويل 4 قنوات إدخال بسرعة 10 جيجابت/ثانية إلى 4 إشارات ضوئية CWDM، وتعدد إرسال القنوات إلى قناة واحدة للإرسال البصري بسرعة 40 جيجابت/ثانية. على جانب المستقبل، يتم عكس العملية - يتم تحويل مدخلات النقل البصري بسرعة 40 جيجابت/ثانية إلى 4 إشارات ضوئية CWDM، والتي يتم تحويلها بعد ذلك إلى بيانات كهربائية لإخراج 4 قنوات.

ووفقاً لشبكة الطول الموجي المحددة في التوصية ITU-T G694.2، فإن الأطوال الموجية المركزية لقنوات CWDM هي 1271 و1291 و1311 و1331 نانومتر. تتميز الوحدة بموصل LC مزدوج للواجهة البصرية وموصل 148 سنًا للواجهة الكهربائية. مطلوب ألياف أحادية الوضع (SMF) لتقليل التشتت البصري في الأنظمة طويلة المدى.

يفي هذا المنتج بمعايير اتفاقية QSFP متعددة المصادر (MSA) وهو مصمم لتحمل ظروف التشغيل الخارجية القاسية بما في ذلك درجات الحرارة القصوى والرطوبة وتداخل EMI.

• معدل نقل البيانات يصل إلى 11.2 جيجابت في الثانية لكل قناة
• متوافق مع QSFP + MSA
• متوافق مع مواصفات IEEE 802.3ba لروابط 40GBASE-ER4
• 4 ليزر CWDM غير مبرد DFB، باستخدام شبكة الطول الموجي ITU G.694.2 عند 1271 و1291 و1311 و1331 نانومتر
• حساسية عالية APD-TIA مع DEMUX البصري
• يصل مدى الوصول إلى 40 كم عبر الألياف أحادية الوضع القياسية
• واجهة كهربائية قابلة للتوصيل الساخن
• درجة حرارة حالة التشغيل من 0 درجة مئوية إلى +70 درجة مئوية
• مصدر طاقة 3 فولت
• متوافقة مع RoHS 6 (خالية من الرصاص)

• تستخدم على نطاق واسع في وصلات إيثرنت 40GBASE-ER4 لمركز البيانات
• مسافات نقل تصل إلى 40 كم عبر ألياف قياسية أحادية الوضع
• يدعم اختبارات تعدد الإرسال وإزالة تعدد الإرسال OTU3 وOTU3e1 وOTU3e2
