جهاز إرسال واستقبال ثنائي الاتجاه بسرعة 10 جيجابت في الثانية SFP+ | 10 كم تصل إلى Tx1270/1330nm / Rx1330/1270 نانومتر |(TK-B23(32)92-3LCD10)
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | TK-B23 (32) 92-3LCD10 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | ويسترن يونيون، / تي تي، / بايبال |
| القدرة على العرض: | 1000pcs/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | جهاز إرسال واستقبال ثنائي الاتجاه بسرعة 10 جيجابت في الثانية SFP+ | 10 كم تصل إلى Tx1270/1330nm / Rx | جهد الإمداد: | 3.14-3.46 فولت |
|---|---|---|---|
| العرض الحالي: | 300 مللي أمبير | إدخال المعاوقة التفاضلية: | 100 |
| تأرجح إدخال البيانات ذو نهاية واحدة: | 180-700 مللي أمبير | اختلاف تأرجح إدخال البيانات: | 400-1800 فولت |
| إرسال تعطيل وقت التأكيد: | 10 لنا | تأرجح إخراج البيانات التفاضلية: | 300-850 مللي أمبير |
| درجة حرارة حالة التشغيل: | 0 إلى +70 درجة مئوية | ضمان: | 1 سنة، صيانة مدى الحياة |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | 10 جيجابايت في الثانية جهاز SFP + 10km وصول,جهاز استقبال ثنائي الاتجاه Tx1270/1330nm,وحدة SFP + الضوئية مع الضمان |
||
منتوج وصف
وحدة إرسال واستقبال ثنائية الاتجاه SFP+ بسرعة 10 جيجابت في الثانية | مدى 10 كم TX1270/1330 نانومتر / RX1330/1270 نانومتر |
(TK-B23(32)92-3LCD10)
نظرة عامة على وحدة الإرسال والاستقبال ثنائية الاتجاه SFP+ بسرعة 10 جيجابت في الثانية
وحدة الإرسال والاستقبال أحادية الوضع من سلسلة TK-B23(32)92-3LCD10 هي وحدة قابلة للتوصيل بعامل شكل صغير مصممة لاتصالات البيانات البصرية المزدوجة، بما في ذلك 10GBASE-LR/LW كما هو محدد في IEEE 802.3ae. تتميز بموصل SFP+ ذي 20 سنًا، مما يتيح إمكانية التوصيل الساخن للتكامل السلس.
تم تصميم هذه الوحدة لعمل الألياف أحادية الوضع بأطوال موجية اسمية تبلغ 1270 نانومتر أو 1330 نانومتر. يستخدم قسم الإرسال ليزر DFB متعدد الآبار الكمية الذي يتوافق مع معايير سلامة الليزر من الفئة 1 وفقًا لـ IEC-60825.
يتضمن قسم الاستقبال دائرة متكاملة لمضخم الكشف المسبق (IDP) من InGaAs مثبتة في رأس بصري، مقترنة بدائرة متكاملة لمضخم ما بعد التحديد للحصول على أداء مثالي.
تطبيقات وحدة الإرسال والاستقبال ثنائية الاتجاه SFP+ بسرعة 10 جيجابت في الثانية
- 10GBASE-LR بسرعة 10.3125 جيجابت في الثانية
- 10GBASE-LW بسرعة 9.953 جيجابت في الثانية
- روابط بصرية أخرى
ميزات وحدة الإرسال والاستقبال ثنائية الاتجاه SFP+ بسرعة 10 جيجابت في الثانية
- تدعم معدلات بيانات من 9.95 جيجابت في الثانية إلى 10.3 جيجابت في الثانية
- وحدة إرسال واستقبال بصرية SFP+ ثنائية الاتجاه بموصل LC أحادي
- مزود طاقة واحد 3.3 فولت
- حتى 10 كم على ألياف SMF 9/125 ميكرومتر
- أ: مرسل ليزر DFB 1270 نانومتر، مستقبل 1330 نانومتر
- ب: مرسل ليزر DFB 1330 نانومتر، مستقبل 1270 نانومتر
- متوافق مع IEEE 802.3ae 10GBASE-LR و 10GBASE-LW
- متوافق مع SFP+ MSA SFF-8431
- متوافق مع التشخيص الرقمي SFF-8472
- متوافق مع RoHS وخالٍ من الرصاص
- درجة حرارة حالة التشغيل: قياسي: 0 ~ 70 درجة مئوية
معايير الامتثال
- متوافق مع SFP+ MSA
- متوافق مع SFF-8472 الإصدار 9.5
- متوافق مع IEEE802.3-2005
- متوافق مع Telcordia GR-468-CORE
- متوافق مع FCC 47 CFR الجزء 15، الفئة ب
- متوافق مع FDA 21 CFR 1040.10 و 1040.11، الفئة 1
- متوافق مع RoHS
المواصفات الفنية
ملاحظات فنية
- متصل مباشرة بأطراف إدخال بيانات TX. مقترن AC بعد ذلك.
- أو دائرة مفتوحة
- في إنهاء تفاضلي 100 أوم.
- 20 - 80%.
- فقدان الإشارة هو LVTTL. يشير المنطق 0 إلى التشغيل العادي؛ يشير المنطق 1 إلى عدم اكتشاف إشارة.
- حساسية المستقبل متوافقة مع تعديل جيبية لإمداد الطاقة من 20 هرتز إلى 1.5 ميجاهرتز حتى القيمة المحددة المطبقة من خلال شبكة ترشيح إمداد الطاقة الموصى بها.

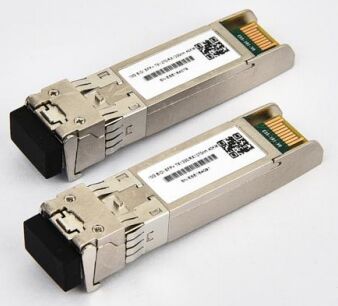

صور وحدة الإرسال والاستقبال ثنائية الاتجاه SFP+ بسرعة 10 جيجابت في الثانية
لماذا تختار TAKFLY؟
- 26+ سنة من الخبرة في تصنيع منتجات الألياف البصرية
- 450+ عامل تجميع لديهم خبرة 3+ سنوات
- 10+ مهندسي بحث وتطوير مكرسين للابتكار
- 16 آلة حقن وخطوط إنتاج مستوردة من ألمانيا
- 30+ آلة اختبار بما في ذلك OTDR، 3D، VFL، أدوات اختبار IL&RL
- معدات اختبار شاملة: أجهزة اختبار قوة الشد، أجهزة اختبار مقاومة السحق، أجهزة اختبار مقياس الطاقة، أجهزة فحص الضوء
- علامات تجارية OEM مقبولة
- مشاركة في المعارض العالمية: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، Global Source Electronic Exhibition
مراقبة الجودة
- فحص عينات المواد الخام قبل الإنتاج
- فحص كامل بعد كل عملية فردية
- فحوصات شاملة للإنتاج نصف المكتمل
- فحص كامل للمنتج النهائي قبل التعبئة
- فحوصات عينات ما قبل الشحن
معلومات التسليم
- عينات: 1-3 أيام عمل
- طلبات الإنتاج الضخم: 3-7 أيام عمل
- التعبئة والتغليف: أكياس بلاستيكية، كراتين، ومنصات متاحة حسب الطلب
