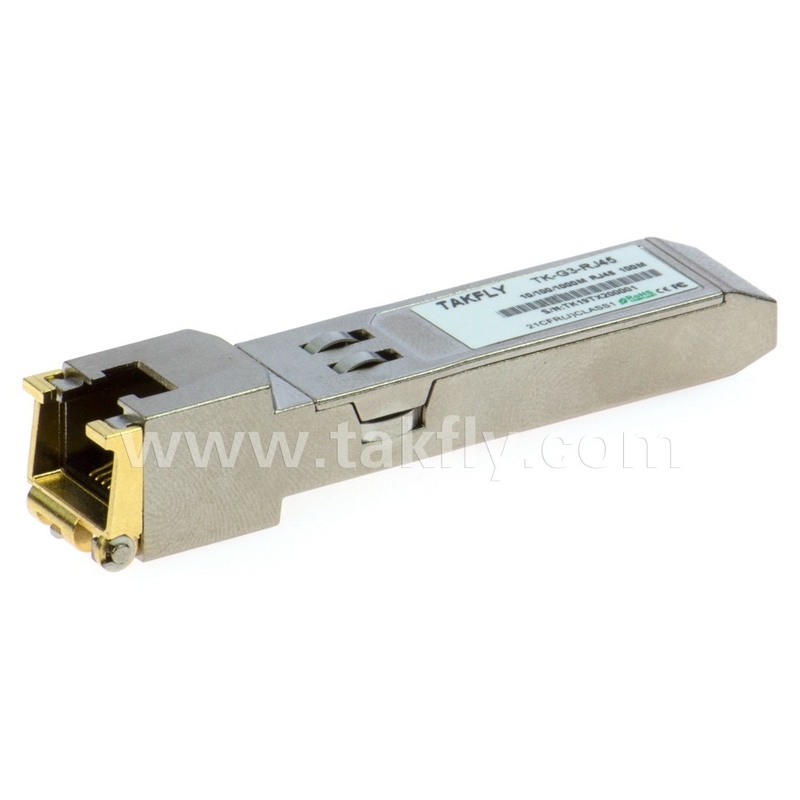

10/100BASE-T Transceiver SFP النحاسي يدعم المحول القائم على SFP100Base-FX Ports مع نوع APC Polishing
تفاصيل المنتج:
Place of Origin: | Guangdong, SHENZHEN |
اسم العلامة التجارية: | TAKFLY |
إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
Model Number: | TK-G2-RJ45 |
شروط الدفع والشحن:
Minimum Order Quantity: | 1 Pices |
---|---|
الأسعار: | US$0.01 ~ US$1200/PC |
Packaging Details: | spone + box + carton |
Delivery Time: | 3-7working days |
Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
معلومات تفصيلية |
|||
Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
---|---|---|---|
Wiring Devices: | ODF | Color: | customization |
Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
Feature: | waterproof | Material: | Plastic |
Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
Weight: | 2kg | Repeatability: | ≤0.2dB |
Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | إصدار الشهادات: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
Power supply: | 3.3V | Data transfer rate: | 155M,10G |
Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
إبراز: | 100Base-T Copper SFP Transceiver جهاز استلام النحاس SFP,عدادات استلام SFP النحاس,APC Polishing Type Copper SFP Transceiver |
منتوج وصف
الخصائص
- أقدام SFP قابلة للشحن الساخنرينت
-
بالكامل حجرة معدنية منخفضة إم إيه
-
ضيقة تجميع ربط RJ-45
-
إنها تدعم RX_LOS ((خسارة of إشارة)
-
متوافق مع الـ IEEE802.3u
-
الوصول الجسدي طبقة IC عبر سلكينالريال الحافلة
-
أ 10/ 100القاعدة-TX/ 100القاعدة-العملات الأجنبية محول
-
نطاق درجة حرارة غرفة التشغيل -40 درجةج إلى+85°C (الصناعية)
التطبيقات
هذا 100Base-TX Copper SFP Transceiver يدعم SFP على أساس switch100Base-FX الموانئ ذلك اقبلالمعيار 100القاعدة-العملات الأجنبية البصريات الـ SFP.
الوصف
TK-G2-RJ45النحاسصغيرالنموذج(بلوجا)بلي(SFP)جهاز الاستقبالالوحدةهوعلى وجه التحديدمصممةلـتحويل100القاعدة-العملات الأجنبيةNRZIالميناءواجهةإلى10/ 100القاعدة-TX واجهة مع(آر جي)45رابط.الـجهاز الاستقبالالوحدةهوتتوافق معالـالـ SFPاتفاقية متعددة المصادر(MSA)وIEEE802.3uمعحارقابلية التوصيل،الـالوحدةيقدم طريقة مرنة وسهلةأن تكونمثبتةإلىالـ SFPالـ MSAمتوافقةالموانئفيأيالوقتبدونالـانقطاعمنالمعدات المضيفة تعمل على الانترنت. الـ SFP ترانسيسالـ (ايفر) الاستخدام و متكاملة RJ-45 رابط مع المحول و PHY المركز المركزي
الدبوس التعاريف
الدبوس الرسم البياني
الرسم 1. الدبوس التعاريف
وصف الدبوس
الدبوس |
الإشارة الاسم |
الوصف |
سدادة (سيكو) |
الملاحظات |
1 |
VEET |
أرضية المرسل |
1 |
|
2 |
TX خطأ |
خطأ جهاز الإرسال الإشارة |
3 |
الملاحظة1 |
3 |
TX المعاقين |
NC |
3 |
الملاحظة2 |
4 |
MOD_DEF ((2) |
سلسلة SDA البيانات الإشارة |
3 |
الملاحظة 3 |
5 |
MOD_DEF ((1) |
سلسلة SCL الساعة الإشارة |
3 |
الملاحظة 3 |
6 |
MOD_DEF ((0) |
TTL منخفضة |
3 |
الملاحظة 3 |
7 |
تحديد المعدل |
غير متصلة |
3 |
|
8 |
لوس انجلوس |
فقدان الإشارة |
3 |
الملاحظة 4 |
9 |
VEER |
أرضية المستقبل |
1 |
|
10 |
VEER |
أرضية المستقبل |
1 |
|
11 |
VEER |
أرضية المستقبل |
1 |
|
12 |
(آر إكس) |
إنف. تم استلامها البيانات خارج |
3 |
ملاحظة 5 |
13 |
RX+ |
تم استلامها البيانات خارج |
3 |
ملاحظة 5 |
14 |
VEER |
أرضية المستقبل |
1 |
|
15 |
Vالـ CCR |
قوة المستقبل المعروض |
2 |
|
16 |
Vالتجارة المشتركة |
قوة جهاز الإرسال المعروض |
2 |
|
17 |
VEET |
أرضية المرسل |
1 |
|
18 |
TX+ |
إرسال البيانات في |
3 |
ملاحظة 6 |
19 |
(تيكس) |
إرسال البيانات في |
3 |
ملاحظة 6 |
20 |
VEET |
أرضية المرسل |
1 |
|
الملاحظات:
إغلاق القسم التالي تسلسل إشراك الدبوس أثناء الحرارة التشغيل
1) TX الخطأ غير مدعومة و دائماً كونمفعول إلى الأرض.
2) TX قم بإيقاف هو NC
3) Mod-Def 0، 1,2هذه هي دبوس تعريف الوحدة. يجب أن تكون سحب إبتعديh 4.7K إلى عشرة آلاف المقاومة على المضيف اللوحةالـ فولتاج السحبسيكون VccT أو VccR
يتم تعليق Mod-Def 0 بواسطة الوحدة إلى اشير ذلك الـ الوحدة هو الحاضر Mod-Def 1 هو خط الساعة من سلكين سلسلة واجهة لـ سلسلة هوية
Mod-Def 2 هي البيانات liمن سلكين متسلسلين واجهة لسلسلة هوية
4) لوس انجلوس هو و مفتوحة جمعية الناتج wهيه يجب أن تكون سحب إرتفع مع أ 4.7k ~ 10kΩ المقاومة اسحب إرتفع الجهد بين 2.0 فولت و (فيكس + 0.3 فولت) 1 يشير إلى فقدان الإشارة المنطق 0 يشير تشغيل طبيعي في الـ منخفضة ستاي الـ الناتج سيكون أن تكون سحب إلى أقل أكثر من 0.8 فولت
5) RD-/+: هذه هم الـ التفاضل المستقبل المخرجات هم هم مقترب من الـ AC، التفاضل الخطوط مع 100 التفاضل الإنهاء داخل الوحدة
6) TD-/+: هذه هم الـ مختلفةأساسية جهاز إرسال المدخلات هم هم مقترب من الـ AC، التفاضل الخطوط مع 100 التفاضل الإنهاء داخل الوحدة
+3.3 فولت الطاقة الكهربائية واجهة
المعلم |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدات |
الملاحظات/الشروط |
المعروض التيار الحالي |
هو |
|
320 |
375 |
mA |
1.2W أقصى طاقة عند القوة الكاملة النطاق من الجهد و درجة الحرارة انظر التحذير ملاحظة أدناه |
المدخلات الجهد |
Vcc |
3.13 |
3.3 |
3.47 |
V |
مرجع إلى GND |
أقصى الجهد |
Vmax |
|
|
4 |
V |
|
إشارات السرعة المنخفضة، الكهربائيةالخصائص الترونية
المعلم |
الرمز |
دقيقة |
ماكس |
الوحدات |
الملاحظات/الشروط |
مخرجات SFP منخفض |
VOL |
0 |
0.5 |
V |
4.7k إلى 10 كيلومترات host_Vcc، مقاس في الجانب المضيف للجهاز |
مخرجات SFP مرتفع |
VOH |
host_Vcc -صفر5 |
host_Vcc + 0.3 |
V |
4.7k إلى 10 كيلومترات host_Vcc، مقاس في الجانب المضيف للجهاز |
الـ SFP المدخلات منخفض |
VIL |
0 |
0.8 |
V |
4.7k إلى 10k سحب إلى Vcc ، مقاسة على جانب SFP من المرفق |
الـ SFP المدخلات مرتفع |
فيروس نقص المناعة |
2 |
Vcc +0.3 |
V |
4.7k إلى 10k سحب إلى Vcc ، مقاسة على جانب SFP من المرفق |
واجهة كهربائية عالية السرعة، نقل خط SFP
المعلم |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدات |
الملاحظات/الشروط |
الخط التكرار |
fL |
|
125 |
|
ميغاهرتز |
تشفير 5 مستويات، لكل الـ IEEE 802.3 |
الناتج Tx عائق |
(زوت) ، (تيكساس) |
|
100 |
|
أوهم |
الفرق، للجميعالتردداتبين1MHz و 125 ميغاهرتز |
Rx المدخلات عائق |
(زين) ، (آر إكس) |
|
100 |
|
أوهم |
الفرق، للجميعالتردداتبين1MHz و125 ميغاهرتز |
واجهة كهربائية عالية السرعة SFP المضيف
المعلم |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدات |
الملاحظات/الشروط |
البيانات ذات نهاية واحدة المدخلات التأرجح |
إزالة السائل |
250 |
|
1200 |
mV |
ذات نهاية واحدة |
مخرج البيانات ذات النهاية الواحدة التأرجح |
الوعود |
350 |
|
800 |
mV |
ذات نهاية واحدة |
وقت الارتفاع والانخفاض |
تـر,Tf |
|
175 |
|
psc |
20٪ إلى 80٪ |
تكس المدخلات عائق |
زين |
|
50 |
|
أوهم |
ذات نهاية واحدة |
Rx الخروج عائق |
زوت |
|
50 |
|
أوهم |
ذات نهاية واحدة |
المواصفات العامة
عامة |
||||||
المعلم |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدات |
الملاحظات/الشروط |
البيانات المعدل |
BR |
10 |
|
100 |
Mb/sec |
الـ IEEE802.3u |
كابل الطول |
(ل) |
|
|
100 |
م |
الفئة 5 (يو تي بي) BER <10-12 |
ملاحظات:
1. تسامح الساعة هو +/- 50 ppm
2. بشكل افتراضي، TK-G2-RJ45 هو جهاز مزدوج كامل في المفضلة سيد الوضع
3التقاطع الآليتيكشن يتم تمكينها. كابل التقاطع الخارجي هو لا.. مطلوب
مواصفات بيئية
مواصفات البيئة |
||||||
المعلم |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدات |
الملاحظات/الشروط |
درجة حرارة العمل |
أعلى |
-40 |
|
85 |
°C |
درجة حرارة القضية |
درجة حرارة التخزين |
(تستو) |
-40 |
|
85 |
°C |
البيئة درجة الحرارة |
المواصفات الميكانيكية
الـ المضيف-الجانب من الـ TK- جي 2 -(آر جي)45تتوافق إلى الـ الميكانيكية المواصفات المخطط في الـ الـ SFP الـ MSA1. الـالجبهة جزء من أجهزة التسويق (الجزء الذي يمتد ما وراء الوجه لوحة من المضيف) هو أكبر من تَسْتَعْمِلُ الـ Rجيه 45 المرفق.
معلومات الطلب
الجزء الرقم |
السرعة الوضع |
ماك واجهة |
TX قم بإيقاف الوظيفة |
الرابط مؤشر على RX_لوس انجلوس الدبوس |
الحرارة |
TK-G1-RJ45 |
1000Mbps |
(سيرديس) |
نعم.. |
نعم.. |
0~70°C |
TK-G2-RJ45 |
10/100M |
SGMII |
نعم.. |
نعم.. |
0~70°C |
TK-G3-RJ45 |
10/100/1000 م |
SGMII |
نعم.. |
نعم.. |
0~70°C |
TK-G4-RJ45 |
1000م |
(سيرديس) |
نعم.. |
نعم.. |
-20°C~+85°C |
الامتثال التنظيمي
السمة |
الإشارة |
الأداء |
تفريغ كهربائي ثابت (ESD) |
IEC/EN 61000-4-2 |
متوافق مع المعايير |
الكهرومغناطيسي التداخل (EMI) |
الـ FCC الجزء 15 فئة ب EN 55022 فئة ب (CISPR 22A) |
متوافق مع المعايير |
عين الليزر السلامة |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1، 2 |
فئة 1 ليزر المنتج |
مكون الاعتراف |
IEC/EN 60950، UL |
متوافق مع المعايير |
الـ ROHS |
2002/95/EC |
متوافق مع المعايير |
الكهرومغناطيسي |
EN61000-3 |
متوافق مع المعايير |
