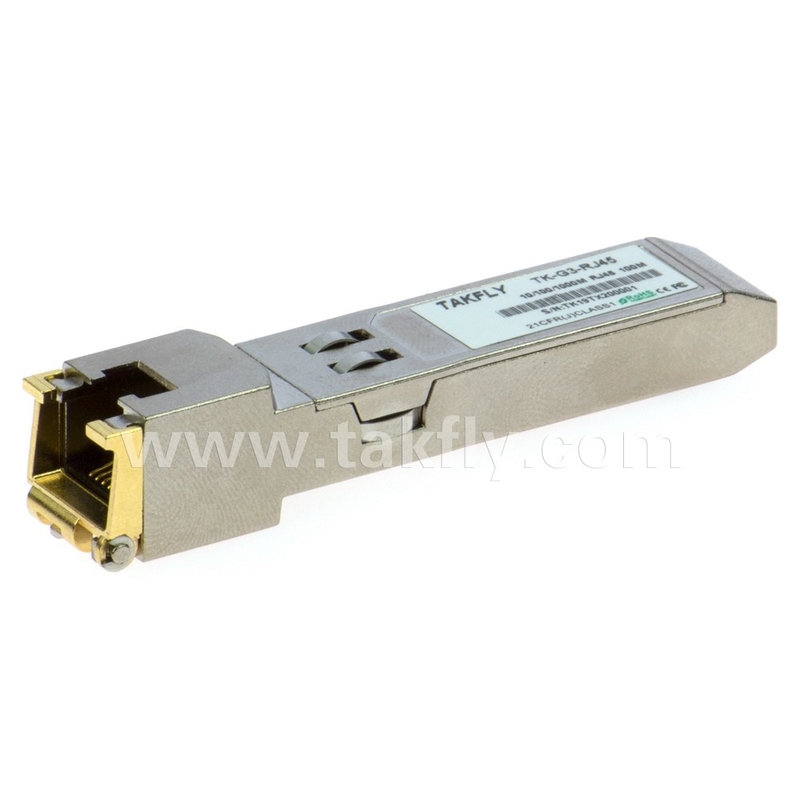

1000BASE-T Copper SFP Transceiver نقل بيانات سريع ومستقر لأجهزة الأسلاك ODF
تفاصيل المنتج:
| Place of Origin: | Guangdong, SHENZHEN |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G1-RJ45 |
شروط الدفع والشحن:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| الأسعار: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
معلومات تفصيلية |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | إصدار الشهادات: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| إبراز: | 1000BASE-T ناقل SFP النحاسي,ناقل SFP النحاسي 1000BASE-T السريع,ناقل SFP النحاسي المستقر 1000BASE-T,Fast 1000BASE-T Copper SFP Transceiver,Stable 1000BASE-T Copper SFP Transceiver |
||
منتوج وصف
الخصائص
- إرفع إلى 1.25بـ جيبـ/s ثنائي-التوجيه البيانات الروابط
- أقدام SFP قابلة للشحن الساخنرينت
-
TX إيقاف و RX خسارة/بدون الموظفينالوضع
-
بالكامل حجرة معدنية منخفضة إم إيه
-
منخفضة القوة التبديد ( 1.05W نموذجية)
-
ضيقة تجميع ربط RJ-45
-
الوصول الجسدي طبقة IC عبر سلكينالريال الحافلة
-
1000 عملية BASE-T في أنظمة المضيف
واجهة SERDES
-
نطاق درجة حرارة غرفة التشغيل0°C إلى +70°C (تجارية)
-
-20°C إلى +85°C (أطول)
التطبيقات
1.25 جيجابيت الايثرنت إنتهى القطة 5كابل
الوصف
TK- جي 1 -(آر جي)45 النحاس صغير النموذج قابلة للتوصيل (الـ SFP)أجهزة الاستقبال هو عالية الأداءالتكلفة فعالة وحدة متوافقة مع الـ جيجابيت الايثرنت و 1000القاعدة-T المعايير كما محددة في الـ IEEE802.3-2002 و IEEE802.3ab,الذي دعم1000في كل ثانية البيانات-المعدل إرتفع إلى 100مترات الوصول إنتهى غير محميمشوهة-زوجينالفئة 5 كابل.الوحدة الدعم1000في كل ثانية كاملة مزدوج البيانات-الروابطمع5-مستوى النبض النطاقتعديل (PAM) الإشارات. أربعة أزواج في الـ كابل هم تستخدم مع الرمز المعدل في 250Mbps على كل واحد الزوجين الوحدة يوفر معيار سلسلة هوية المعلومات إلتزامالنمل مع الـ SFP MSA، والتي يمكن أن يمكن الوصول إليها العنوان من A0h من خلال الـ 2سلك سلسلة سي أم أو إس الـ EEPROM البروتوكول الـ الجسدي IC يمكن أيضاً أن تكون الوصولإد من خلال 2سلك سلسلة الحافلة في العنوان.
الدبوس التعاريف
الدبوس الرسم البياني
الرسم 1. الدبوس التعاريف
وصف الدبوس
|
رقم PIN |
الاسم |
الوظيفة |
القيمة السويدية. |
الملاحظات |
|
|
1 |
(في) |
أرضية المرسل |
1 |
فيت و في ار متصلان في SFP. |
|
|
2 |
TX_FAULT |
جهاز إرسال عيب إنديكتيون |
3 |
لا.. تم تنفيذها، مرتبطة بـ VeeT في (إس.إف.بي) |
|
|
3 |
TX_DISABLE |
إيقاف استخدام جهاز الإرسال |
3 |
انظر TX أوقفوا |
|
|
4 |
الوزارة DEF (2) |
تعريف الوحدة 2 |
3 |
البيانات خط للسلسلة هوية و بيانات ثنائية الاتجاه حافلة النقل |
|
|
5 |
الوزارة DEF (1) |
تعريف الوحدة 1 |
3 |
خط الساعة للسلسلة هوية و (بادي)البيانات حافلة النقل |
|
|
6 |
الوزارة DEF (0) |
تعريف الوحدة 0 |
3 |
مرتبط بـ (في) في SFP. |
|
|
7 |
المعدل إختيار |
لم يتم تنفيذها |
3 |
لم يتم تنفيذها 33K سحب إلى في في (إس.إف.بي) |
|
|
8 |
لوس انجلوس |
فقدان الإشارة |
3 |
انظر خيار "لوس". |
|
|
9 |
(فيير) |
أرضية المستقبل |
1 |
فيت و في ار متصلان في SFP. |
|
|
10 |
(فيير) |
أرضية المستقبل |
1 |
فيت و في ار متصلان في SFP. |
|
|
11 |
(فيير) |
أرضية المستقبل |
1 |
فيت و في ار متصلان في SFP. |
|
|
|
12 |
RD- |
مقلوبة تم استلامها البيانات خارج |
3 |
مقترب من التيار المتردد التفاضل 100 أوم سرعة عالية البيانات الخطوط |
|
|
13 |
RD+ |
غير مقلوبة تم استلامها البيانات خارج |
3 |
مقترب من التيار المتردد التفاضل 100 أوم عالية السرعة خطوط البيانات |
||
|
14 |
(فيير) |
أرضية المستقبل |
1 |
فيت و في ار متصلان في SFP. |
||
|
15 |
VccR |
قوة المستقبل |
2 |
VccR و VccT متصلين في SFP. |
||
|
16 |
VccT |
قوة جهاز الإرسال |
2 |
VccR و VccT متصلين في SFP. |
||
|
17 |
(في) |
أرضية المرسل |
1 |
فيت و في ار متصلان في SFP. |
||
|
18 |
TD+ |
غير مقلوب البيانات المدخلة |
3 |
مقترب من التيار المتردد التفاضل 100 أوم عالية السرعة خطوط البيانات |
||
|
19 |
تيد- |
مقلوبة البيانات المدخلة |
3 |
مقترب من التيار المتردد التفاضل 100 أوم عالية السرعة خطوط البيانات |
||
|
20 |
(في) |
جهاز إرسال الأرض |
1 |
فيت و في ار متصلان في SFP. |
الملاحظات:
إغلاق القسم التالي تسلسل إشراك الدبوس أثناء الحرارة التشغيل
1) TX خطأ غير مدعوم و هو دائماًs متصلة إلى الأرض
2) تعطيل TX، مدخل يستخدم لإعادة تعيين جهاز الاستقبال هذه الوحدة الدبوس هو سحب فوق داخل وحدة wiالـ
4المقاومة.7 KΩ منخفضة (0 0.8 فولت): جهاز الاستقبال على بين 0.8 فولت و 2.0 ف): غير محددة عالية (2.0 3.465 فولت): جهاز الاستقبال في
إعادة تعيين حالة مفتوحة: جهاز الاستقبال في إعادة تعيين الدولة
3) Mod-Def 0، 1,2هذه هي دبوس تعريف الوحدة يجب أن تسحب إرتفعمع 4.7K ~ عشرة آلاف المقاومة على
المجلس المضيف يجب أن يكون فولتاج السحب VccT أو VccR Mod-Def 0 تعاقب من خلال الوحدة إلى تشير إلى أن الوحدة هي الحاضر Mod-Def 1 هو الساعة خط من اثنينسلك واجهة متسلسلة للسلسلة هوية
Mod-Def 2 هو خط البيانات من الواجهة المتسلسلة بسلكين للسلسلة هوية
4) RX_LOS (خسارة الإشارة): LVTTL متوافقة مع أقصى فولتاج من Host_Vcc. RX_LOS يمكن تمكين أو المعاقين (ارجع إلى الطلب معلومات) ،RX_LOS لا تستخدم و هو دائماً مقيدة إلى الأرض من خلال 100 أوم المقاومة
5) RD-/+: هذه هيمخرجات المستقبلات التفاضلية. 100 خط تفاضلي يجب أن يكون انتهت مع 100 (اختلافية) في SERDES المستخدم.
6) TD-/+: هذه هي الاختلافاتمدخلات جهاز الإرسال الفيرنسي. هم AC-مرتبط، خطوط التفاضل مع 100الانتهاء التفاضلي iخارج الوحدة
+3.3 فولت الطاقة الكهربائية واجهة
|
المعلم |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدات |
الملاحظات/الشروط |
|
المعروض التيار الحالي |
هو |
|
320 |
375 |
mA |
1.2W أقصى طاقة عند القوة الكاملة النطاق من الجهد و درجة الحرارة. ملاحظة أدناه |
|
المدخلات الجهد |
Vcc |
3.13 |
3.3 |
3.47 |
V |
مرجع إلى GND |
|
أقصى الجهد |
Vmax |
|
|
4 |
V |
أقصى |
إشارات السرعة المنخفضة، الكهربائيةالخصائص الترونية
|
المعلم |
الرمز |
|
دقيقة |
ماكس |
الوحدات |
الملاحظات/الشروط |
|
مخرجات SFP منخفض |
VOL |
|
0 |
0.5 |
V |
4.7k إلى 10 كيلومترات host_Vcc، مقاس في الجانب المضيف للجهاز |
|
مخرجات SFP مرتفع |
VOH |
|
host_Vcc -صفر5 |
host_Vcc + 0.3 |
V |
4.7k إلى 10 كيلومترات host_Vcc، مقاس في الجانب المضيف للجهاز |
|
الـ SFP المدخلات منخفض |
VIL |
|
0 |
0.8 |
V |
4.7k إلى 10k سحب إلى Vcc ، مقاسة على جانب SFP من المرفق |
|
الـ SFP المدخلات مرتفع |
فيروس نقص المناعة |
|
2 |
Vcc +0.3 |
V |
4.7k إلى 10k سحب إلى Vcc ، مقاسة على جانب SFP من المرفق |
واجهة كهربائية عالية السرعة، نقل خط SFP
|
المعلم |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدات |
الملاحظات/الشروط |
|
الخط التكرار |
fL |
|
125 |
|
ميغاهرتز |
تشفير 5 مستويات، لكل الـ IEEE 802.3 |
|
الناتج Tx عائق |
(زوت) ، (تيكساس) |
|
100 |
|
أوهم |
الفرق، للجميع الترددات بين 1MHz و 125 ميغاهرتز |
|
Rx المدخلات عائق |
(زين) ، (آر إكس) |
|
100 |
|
أوهم |
الفرق، للجميع الترددات بين 1MHz و 125 ميغاهرتز |
واجهة كهربائية عالية السرعة SFP المضيف
|
المعلم |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدات |
الملاحظات/الشروط |
|
البيانات ذات نهاية واحدة المدخلات التأرجح |
إزالة السائل |
250 |
|
1200 |
mV |
ذات نهاية واحدة |
|
مخرج البيانات ذات النهاية الواحدة التأرجح |
الوعود |
350 |
|
800 |
mV |
ذات نهاية واحدة |
|
وقت الارتفاع والانخفاض |
تـر,Tf |
|
175 |
|
psc |
20٪ إلى 80٪ |
|
تكس المدخلات عائق |
زين |
|
50 |
|
أوهم |
ذات نهاية واحدة |
|
Rx الخروج عائق |
زوت |
|
50 |
|
أوهم |
ذات نهاية واحدة |
المواصفات العامة
|
المعلم |
الرمز |
دقيقة |
نموذجي |
ماكس |
الوحدة |
|
|
الحالة التشغيلية الحرارة |
التجارية |
Tc |
0 |
|
70 |
°C |
|
|
تمديد |
|
-20 |
|
85 |
°C |
|
درجة حرارة التخزين |
|
|
-40 |
|
85 |
°C |
المواصفات الميكانيكية
الـ المضيف-الجانب من الـTK- جي 1 -(آر جي)45تتوافق إلى الـ الميكانيكية المواصفات المخطط في الـ الـ SFP الـ MSA1.
الجبهة جزء من أجهزة التسويق (الجزء الذي يمتد ما وراء الوجه لوحة من المضيف) هو أكبر من تَسْتَعْمِلُ الـ(آر جي)-45رابط
المراجع
1.صغير النموذج العامل قابلة للتوصيل (الـ SFP)جهاز الاستقبال متعددة-المصدر الاتفاق(الـ MSA),سبتمبر2000.
2. الـ IEEE802.3 ️ 2002
3..AT24C01A/02/04/08/ 16 2-أسلاك سلسلة سي أم أو إس E2(بروم) ,أتميل شركة.
الامتثال التنظيمي
|
السمة |
الإشارة |
الأداء |
|
تفريغ كهربائي ثابت (ESD) |
IEC/EN 61000-4-2 |
متوافق مع المعايير |
|
الكهرومغناطيسي التداخل (EMI) |
الـ FCC الجزء 15 فئة ب إين 55022 فئة ب (CISPR 22A) |
متوافق مع المعايير |
|
عين الليزر السلامة |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1، 2 |
فئة 1 ليزر المنتج |
|
مكون الاعتراف |
IEC/EN 60950، UL |
متوافق مع المعايير |
|
الـ ROHS |
2002/95/EC |
متوافق مع المعايير |
|
الكهرومغناطيسي |
EN61000-3 |
متوافق مع المعايير |
