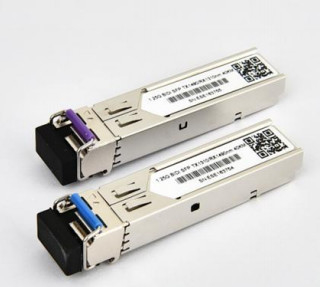

1.25 جيجابايت في الثانية جهاز استقبال SFP ثنائي الاتجاه، 40 كم وصول Tx1310nm / Rx1490nm
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | TK-Bxx92-3LCD20 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$0.01 ~ US$1200/PC |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
|
معلومات تفصيلية |
|||
| نسبة: | 50/50 | طول الموجة المركزي: | 1450 نانومتر |
|---|---|---|---|
| فقدان الإدراج: | ≤0.3 ديسيبل | وزن العبوة: | 10 غرام |
| نوع الحزمة: | ألياف عارية، أنبوب فضفاض 900 مم، كابل 2 مم | موجي: | 1310 نانومتر |
| محاذاة المحور: | المحور البطيء أو المحور السريع | نطاق الطول الموجي: | 1310 نانومتر ، 1550 نانومتر |
| التطبيق: | أنظمة الاتصالات البصرية | نسبة الفاصل: | 98/2 |
| درجة حرارة التخزين: | -40 ~ + 85 درجة | رقم المنفذ: | 1 × 2 |
| طول الألياف: | 1 متر | الألياف: | ألياف PM Corning 980nm |
| القدرة على التعامل مع الطاقة: | قوة عالية | ||
| إبراز: | 40 كيلومتر وصول جهاز الاستقبال ثنائي الاتجاه SFP,1.25 جيجابايت في الثانية (SFP Bi-Directional Transceiver),جهاز استقبال ثنائي الاتجاه Tx1310nm/Rx1490nm SFP,1.25Gbps SFP Bi-Directional Transceiver,Tx1310nm/Rx1490nm SFP Bi-Directional Transceiver |
||
منتوج وصف
- تعد أجهزة الإرسال والاستقبال SFP-BIDI وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل البيانات المزدوج الذي يبلغ 1.25 جيجابت في الثانية/1.0625 جيجابت في الثانية ومسافة نقل تبلغ 40 كيلومترًا مع SMF.
- يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر DFB، وصمام ثنائي ضوئي PIN مدمج مع مضخم أولي للمقاومة (TIA) ووحدة تحكم MCU. جميع الوحدات تلبي متطلبات السلامة من الليزر من الدرجة الأولى.
- أجهزة الإرسال والاستقبال متوافقة مع اتفاقية SFP متعددة المصادر (MSA) وSFF-8472. لمزيد من المعلومات، يرجى الرجوع إلى SFP MSA.
سمات
- معدل بيانات مزدوج يبلغ 1.25 جيجابت في الثانية/1.063 جيجابت في الثانية
- ليزر DFB 1310 نانومتر وكاشف ضوئي PIN لنقل مسافة 40 كجم
- متوافق مع SFP MSA وSFF-8472 مع وعاء LC البسيط
- المراقبة التشخيصية الرقمية: المعايرة الداخلية أو المعايرة الخارجية
- متوافق مع سونيت OC-24-LR-1
- متوافق مع بنفايات
- + 3.3 فولت مصدر طاقة واحد
- نطاق درجة حرارة علبة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية (تجاري) / -40 درجة مئوية إلى +85 درجة مئوية (صناعي)
التطبيقات
- جيجابت إيثرنت
- قناة ليفية
- التبديل إلى واجهة التبديل
- تطبيقات لوحة الكترونية معززة مبدلة
- واجهة جهاز التوجيه/الخادم
- أنظمة النقل البصري الأخرى
الوحدة النمطية حاجز رسم بياني
مطلق الحد الأقصى التقييمات
| المعلمة | رمز | دقيقة | اكتب | الأعلى | وحدة | المرجع. |
| الحد الأقصى لجهد الإمداد | VCC | -0.5 | 4.7 | V | ||
| درجة حرارة التخزين | TS | -40 | 85 | درجة مئوية | ||
| درجة حرارة التشغيل للحالة | قمة | 0 | 70 | درجة مئوية |
كهربائي صفات(الأعلى = 0 إلى 70 درجة مئوية، VCC = 3.15 إلى 3.60 فولت)
| المعلمة | رمز | دقيقة | اكتب | الأعلى | وحدة | المرجع. |
| جهد الإمداد | VCC | 3.15 | 3.3 | 3.6 | V | |
| العرض الحالي | المحكمة الجنائية الدولية | 185 | 280 | أماه | ||
| الارسال | ||||||
| مقاومة المدخلات التفاضلية | رين | 100 | أوم | 1 | ||
| تأرجح إدخال البيانات ذو نهاية واحدة | فين، ص | 250 | 1200 | بالسيارات | ||
| نقل تعطيل الجهد | VD | VCC-1.3 | VCC | V | ||
| نقل تمكين الجهد | فين | مخروطى | في + 0.8 | V | 2 | |
| إرسال تعطيل وقت التأكيد | 10 | نحن | ||||
| المتلقي | ||||||
| تأرجح إخراج البيانات ذو نهاية واحدة | فوت، ص | 250 | 800 | بالسيارات | 3 | |
| وقت ارتفاع إخراج البيانات | آر | 100 | 175 | ملاحظة | 4 | |
| وقت سقوط مخرجات البيانات | tf | 100 | 175 | ملاحظة | 4 | |
| خطأ لوس | خطأ VLOS | Vcc-0.5 | VccHOST | V | 5 | |
| لوس عادي | قاعدة VLOS | مخروطى | Vee+0.5 | V | 5 | |
| رفض إمدادات الطاقة | بي إس آر | 100 | mVpp | 6 |
ملحوظات:
- متصل مباشرة بدبابيس إدخال بيانات TX. AC مقترن بعد ذلك
- أو الدائرة المفتوحة.
- في 100 أوم الإنهاء التفاضلي.
- 20 – 80%
- فقدان الإشارة هو LVTTL. يشير المنطق 0 إلى التشغيل العادي؛ يشير المنطق 1 إلى عدم اكتشاف أي إشارة.
- تتوافق حساسية جهاز الاستقبال مع التشكيل الجيبي لإمدادات الطاقة من 20 هرتز إلى 1.5 ميجا هرتز حتى القيمة المحددة المطبقة من خلال شبكة تصفية مصدر الطاقة الموصى بها.
كهربائي مدخل / الإخراج صفات
| المعلمة | رمز | دقيقة. | اكتب | الأعلى. | وحدة | ملحوظة | |
| فرق. تأرجح جهد الإدخال | 120 | 820 | mVpp | 1 | |||
|
تكساس تعطيل الإدخال |
ح | VIH | 2.0 | سي سي+0.3 |
V |
||
| ل | فيل | 0 | 0.8 | ||||
|
إخراج خطأ تكساس |
ح | VOH | 2.0 | سي سي+0.3 |
V |
2 |
|
| ل | المجلد | 0 | 0.8 | ||||
| فرق الإدخال مقاومة | زين | 100 | أوم | ||||
| المعلمة | رمز | دقيقة. | اكتب | الأعلى. | وحدة | ملحوظة | |
| فرق. تأرجح الجهد الناتج | 340 | 650 | 800 | mVpp | 3 | ||
|
مخرج Rx LOS |
ح | VOH | 2.0 | سي سي+0.3 | V |
2 |
|
| ل | المجلد | 0 | 0.8 | ||||
ملحوظات:
1. TD+/- عبارة عن تيار متردد داخليًا مقترنًا بإنهاء تفاضلي 100Ω داخل الوحدة.
2. Tx Fault وRx LOS عبارة عن مخرجات مجمعة مفتوحة، والتي يجب سحبها للأعلى باستخدام مقاومات من 4.7 كيلو إلى 10 كيلو أوم على اللوحة المضيفة. اسحب الجهد بين 2.0V وVcc+0.3V.
3. مخرجات RD+/- مقترنة بالتيار المتردد داخليًا، ويجب إنهاؤها بـ 100Ω (تفاضلي) عند المستخدم SERDES
بصري صفات
الارسال
| المعلمة | رمز | دقيقة. | اكتب | الأعلى. | وحدة | ملحوظة |
| الطول الموجي التشغيلي | lectC | 1260 | 1310 | 1360 | نانومتر | |
| افي.خرج الطاقة (ممكّن) | بو | -5 | 0 | ديسيبل | 1 | |
| نسبة الانقراض | إير | 10 | ديسيبل | 1 | ||
| RMS العرض الطيفي | Δ | 4 | نانومتر | |||
| وقت الارتفاع/السقوط (20%~80%) | آر / تف | 0.26 | ملاحظة | 2 | ||
| قناع العين الناتج | Telcordia GR-253-CORE وITU-T G.957 متوافق | |||||
1. قم بالقياس عند نمط 2^23-1 NRZ PRBS
2. تعريف قناع عين المرسل
| المعلمة | رمز | دقيقة. | اكتب | الأعلى. | وحدة | ملحوظة |
| الطول الموجي التشغيلي | 1470 | 1510 | نانومتر | |||
| حساسية | بسن | -24 | ديسيبل | 1 | ||
| دقيقة. الزائد | بيماكس | -3 | ديسيبل | |||
| تأكيد لوس | بنسلفانيا | -36 | ديسيبل | |||
| إلغاء تأكيد LOS | PD | -30 | ديسيبل | 2 | ||
| لوس التباطؤ | PD-Pa | 0.5 | 6 | ديسيبل |
1. تم القياس بمصدر ضوء 1310 نانومتر (1490 نانومتر)، ER=10 ديسيبل؛ BER = <10^-12 @PRBS=2^23-1 NRZ.
2. عند إلغاء تأكيد LOS، يكون خرج بيانات RX+/- هو خرج الإشارة.
دبوس التعاريف و وظائف
| دبوس | اسم | وظيفة | ملحوظات | |
| 1 | فيت | أرض تكساس | ||
| 2 | خطأ تكساس | إشارة خطأ Tx، إخراج المجمع المفتوح، نشط "H" | 1 | |
| 3 | تعطيل تكساس | إدخال LVTTL، سحب داخلي، تعطيل Tx على "H" | 2 | |
| 4 | وزارة الدفاع-DEF2 | إدخال/إخراج بيانات الواجهة التسلسلية بسلكين (SDA) | 3 | |
| 5 | وزارة الدفاع-DEF1 | 2 سلك إدخال ساعة الواجهة التسلسلية (SCL) | 3 | |
| 6 | وزارة الدفاع-DEF0 | إشارة النموذج الحالي | 3 | |
| 7 | تحديد معدل | لا يوجد اتصال | ||
| 8 | لوس | فقدان إشارة Rx، خرج المجمع المفتوح، نشط "H" | 4 | |
| 9 | فير | أرض آر إكس | ||
| 10 | فير | أرض آر إكس | ||
| 11 | فير | أرض آر إكس | ||
| 12 | طريق- | عكس البيانات المستلمة | 5 | |
| 13 | آر دي+ | تم استلام البيانات | 5 | |
| 14 | فير | أرض آر إكس | ||
| 15 | VccR | مصدر الطاقة آر إكس | ||
| 16 | VccT | إمدادات الطاقة تي إكس | ||
| 17 | فيت | أرض تكساس | ||
| 18 | تد+ | إرسال البيانات في | 6 | |
| 19 | TD- | عكس نقل البيانات في | 6 | |
| 20 | فيت | أرض تكساس |
ملحوظات:
- عندما يكون هذا الناتج مرتفعًا، فإنه يشير إلى خطأ ليزر من نوع ما. يشير المستوى المنخفض إلى التشغيل العادي. ويجب سحبه بمقاومة 4.7 – 10 كيلو أوم على اللوحة المضيفة.
- تعطيل TX هو إدخال يُستخدم لإيقاف الإخراج البصري لجهاز الإرسال. يتم سحبه لأعلى داخل الوحدة بمقاومة 4.7 – 10KΩ. ودولها هي:
منخفض (0 - 0.8 فولت): تشغيل جهاز الإرسال (>0.8، <2.0 فولت): غير محدد
عالي (2.0 فولت ~ Vcc + 0.3 فولت): جهاز الإرسال معطل مفتوح: جهاز الإرسال معطل
مود-ديف 0,1,2. هذه هي دبابيس تعريف الوحدة. ينبغي رفعها بمقاومة 4.7K – 10KΩ على اللوحة المضيفة. يجب أن يكون جهد السحب هو VccT أو VccR.
تم تأريض Mod-Def 0 بواسطة الوحدة للإشارة إلى وجود الوحدة Mod-Def 1 هو خط الساعة لواجهة تسلسلية مكونة من سلكين للمعرف التسلسلي
Mod-Def 2 هو خط البيانات للواجهة التسلسلية ذات السلكين للمعرف التسلسلي
عند الارتفاع، يشير هذا الإخراج إلى فقدان الإشارة (LOS). يشير المستوى المنخفض إلى التشغيل العادي.
RD+/-: هذه هي مخرجات جهاز الاستقبال التفاضلي. وهي عبارة عن خطوط تفاضلية 100Ω مقترنة بالتيار المتردد والتي يجب إنهاؤها بـ 100Ω (تفاضلي) عند المستخدم SERDES. يتم إجراء اقتران التيار المتردد داخل الوحدة وبالتالي فهو غير مطلوب على اللوحة المضيفة.
TD+/-: هذه هي مدخلات جهاز الإرسال التفاضلي. وهي عبارة عن خطوط تفاضلية مقترنة بالتيار المتردد مع نهاية تفاضلية 100Ω داخل الوحدة. يتم إجراء اقتران التيار المتردد داخل الوحدة وبالتالي فهو غير مطلوب على اللوحة المضيفة.
رقمي التشخيص وظائف
تدعم أجهزة الإرسال والاستقبال TAKFLY TK-B3424-3LCD40 بروتوكول الاتصال التسلسلي ثنائي الأسلاك كما هو محدد في SFP MSA. ويرتبط ارتباطًا وثيقًا بـ E2PROM المحدد في معيار GBIC، بنفس المواصفات الكهربائية.
يوفر معرف SFP التسلسلي القياسي إمكانية الوصول إلى معلومات التعريف التي تصف إمكانيات جهاز الإرسال والاستقبال والواجهات القياسية والشركة المصنعة والمعلومات الأخرى.
بالإضافة إلى ذلك، توفر أجهزة الإرسال والاستقبال TAKFLY SFP واجهة مراقبة تشخيصية رقمية محسنة وفريدة من نوعها، والتي تتيح الوصول في الوقت الفعلي إلى معلمات تشغيل الجهاز مثل درجة حرارة جهاز الإرسال والاستقبال، وتيار انحياز الليزر، والطاقة الضوئية المرسلة، والطاقة الضوئية المستقبلة، وجهد إمداد جهاز الإرسال والاستقبال. كما أنها تحدد نظامًا متطورًا لأعلام الإنذار والتحذير، والذي ينبه المستخدمين النهائيين عندما تكون معلمات التشغيل المحددة خارج النطاق الطبيعي الذي حدده المصنع.
يحدد SFP MSA خريطة ذاكرة 256 بايت في E2PROM يمكن الوصول إليها عبر واجهة تسلسلية مكونة من سلكين على عنوان 8 بت 1010000X (A0h). تستخدم واجهة المراقبة التشخيصية الرقمية عنوان 8 بت 1010001X (A2h)، لذلك تظل خريطة ذاكرة المعرف التسلسلي المحددة في الأصل دون تغيير. الواجهة مطابقة لكل من مواصفات GBIC واتفاقية SFP متعددة المصادر، وبالتالي فهي متوافقة تمامًا مع الإصدارات السابقة.
تتم مراقبة معلومات التشغيل والتشخيص والإبلاغ عنها بواسطة وحدة تحكم جهاز الإرسال والاستقبال للتشخيص الرقمي (DDTC) داخل جهاز الإرسال والاستقبال، والتي يمكن الوصول إليها من خلال واجهة تسلسلية مكونة من سلكين. عند تنشيط البروتوكول التسلسلي، يتم إنشاء إشارة الساعة التسلسلية (SCL، Mod Def 1) بواسطة المضيف. تقوم الحافة الموجبة بتسجيل البيانات في جهاز الإرسال والاستقبال SFP في تلك الأجزاء من E2PROM غير المحمية ضد الكتابة. بيانات ساعات الحافة السلبية من جهاز الإرسال والاستقبال SFP. إشارة البيانات التسلسلية (SDA، Mod Def 2) ثنائية الاتجاه لنقل البيانات التسلسلية. يستخدم المضيف SDA جنبًا إلى جنب مع SCL لتحديد بداية ونهاية تنشيط البروتوكول التسلسلي. يتم تنظيم الذكريات كسلسلة من كلمات البيانات 8 بت التي يمكن معالجتها بشكل فردي أو تسلسلي. تتم معايرة التشخيص الرقمي لجهاز TK-B3424-3LCD40 داخليًا بشكل افتراضي.
عادي واجهة حلبة
طَرد أبعاد
تنظيمية امتثال
| ميزة | مرجع | أداء | |
| التفريغ الكهروستاتيكي (ESD) | إيك/إن 61000-4-2 | متوافقة مع المعايير | |
| التداخل الكهرومغناطيسي (EMI) | لجنة الاتصالات الفيدرالية الجزء 15 الفئة ب EN 55022 الفئة ب (CISPR 22A) | متوافقة مع المعايير | |
| سلامة العين بالليزر | ادارة الاغذية والعقاقير 21CFR 1040.10، 1040.11 إيك / إن 60825-1، 2 | منتج ليزر من الدرجة الأولى | |
| التعرف على المكونات | إيك/إن 60950، أول | متوافقة مع المعايير | |
| بنفايات | 2002/95/EC | متوافقة مع المعايير | |
| إي إم سي | EN61000-3 | متوافقة مع المعايير | |
