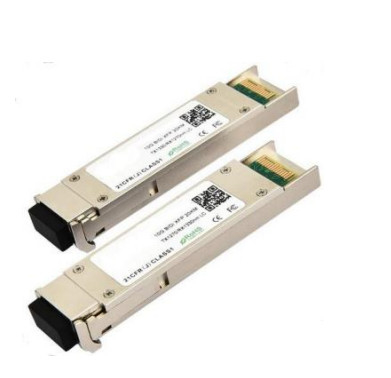

جهاز استقبال ثنائي الاتجاه XFP 10Gbps ، 60KM Reach Tx1270/1330nm / Rx1330/1270 nm
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | تك-Bxx92-3LCD60 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$0.01 ~ US$1200/PC |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
|
معلومات تفصيلية |
|||
| نسبة: | 50/50 | طول الموجة المركزي: | 1450 نانومتر |
|---|---|---|---|
| فقدان الإدراج: | ≤0.3 ديسيبل | وزن العبوة: | 10 غرام |
| نوع الحزمة: | ألياف عارية، أنبوب فضفاض 900 مم، كابل 2 مم | موجي: | 1310 نانومتر |
| محاذاة المحور: | المحور البطيء أو المحور السريع | نطاق الطول الموجي: | 1310 نانومتر ، 1550 نانومتر |
| التطبيق: | أنظمة الاتصالات البصرية | نسبة الفاصل: | 98/2 |
| درجة حرارة التخزين: | -40 ~ + 85 درجة | رقم المنفذ: | 1 × 2 |
| طول الألياف: | 1 متر | الألياف: | ألياف PM Corning 980nm |
| القدرة على التعامل مع الطاقة: | قوة عالية | ||
| إبراز: | جهاز الاستقبال ثنائي الاتجاه 1330nm XFP,60 كيلومتر XFP جهاز الاستقبال ثنائي الاتجاه,جهاز إرسال ثنائي الاتجاه 10 جيجابايت في الثانية,60KM XFP Bi-Directional Transceiver,10Gbps XFP Bi-Directional Transceiver |
||
منتوج وصف
- تتوافق TAKFLY XFP-TKBxx92-3LCD60 مع IEEE803.3ae 10Gbase-Bx. ومسافة الإرسال تصل إلى 60 كم على SMF.
-
The transceiver module comprises a transmitter with a 1270/ 1330nm DFB laser transmitter and the receiver section consists of a APD photodiode integrated with a TIA Transmitter and receiver are separate within a wide temperature range of 0℃ to +70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
الخصائص
- يدعم 9.95Gb / s إلى 10.5Gb / s معدلات البت
- - نعمبصمة XFP القابلة للتوصيل الساخن
-
الحد الأقصى لطول الرابط 60 كم مع SMF
-
جهاز إرسال ليزر DFB 1270/ 1330nm و جهاز استقبال ليزر 1330/ 1270nm
-
حزمة XFP MSA مع رابط LC
-
لا توجد ساعة مرجعية مطلوبة
-
دعم الحلقة الخلفية
-
+3.3 فولت ، +1.8 فولت مصدر الطاقة
-
تبديد الطاقة < 2 واط
-
متوافق مع RoHS
-
وظائف تشخيص رقمية مدمجة
-
نطاق درجة الحرارة من 0°C إلى 70°C
التطبيقات
- 10GBASE-ER 10G Ethernet عند 10.3125Gbps
- 10GBASE-EW 10G Ethernet عند 9.953Gbps
- 1200-SM-LL-L 1-0G قناة الألياف في 10.51875Gbps
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة. | النوع. | ماكس. | الوحدة | ملاحظة |
| درجة حرارة التخزين | (تس) | -40 | - | 85 | oC | |
| الرطوبة المحيطة بالخزن | HA | 5 | - | 95 | % | |
| الرطوبة النسبية للعمل | RH | - | - | 85 | % | |
| تشغيل الكهرباء | الـ VCC | -0.3 | - | 4 | V | |
| فولتاج مدخل الإشارة | الـ VCC | Vcc-0.3 | - | Vcc + 0.3 | V |
ظروف التشغيل الموصى بها
| المعلم | الرمز | دقيقة. | النوع. | ماكس. | الوحدة | ملاحظة |
| درجة حرارة التشغيل المحيطة | الـ TA | 0 | - | 70 | oC | بدون تدفق الهواء |
| تشغيل الكهرباء | الـ VCC | 3.14 | 3.3 | 3.47 | V | |
| تيار إمدادات الطاقة | الـ ICC | - | - | 450 | mA | |
| معدل البيانات | BR | 10.3125 | جيجابيتس | |||
| مسافة الإرسال | TD | 2 | - | 60 | كم | الملاحظة (1) |
| الألياف المقترنة | الألياف ذات الوضع الواحد | (ITU-T G)652 | ||||
مواصفات جهاز الإرسال
| المعلم | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| متوسط الطاقة المطلقة | مكتب التوظيف | 2 | - | 6 | dBm | |
| متوسط طاقة الإطلاق ((لايزر مغلق) | مخرج من F |
- |
- |
-30 | dBm | الملاحظة (1) |
| نطاق تعديل البصري | (أو إم إيه) | -3 | - | - | dBm | الملاحظة (1) |
| نطاق طول الموجة المركزي | λC | 1270/1330 | nm | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
| عرض النطاق الترددي ((-20dB) | σ | - | - | 1 | nm | |
| نسبة الانقراض | الطوارئ | 3.5 | 6 | - | ديسيبل | الملاحظة (2) |
| قناع العين الخارجي | تتوافق مع FC_PI_4 REV 7.0 | الملاحظة (2) | ||||
1) يتم إطلاق الطاقة البصرية في SMF
2) تم قياسها باستخدام نمط اختبار RPBS 2^31-1 @10.3125Gbs
مواصفات المستقبل
| المعلم | الرمز | دقيقة. | النوع. | ماكس. | الوحدة | ملاحظة |
| طول الموجة البصري للدخول | λIN | 1330/1270 | nm | |||
| حساسية المستقبل في المتوسط | رقم PIN | - | - | -20 | dBm | الملاحظة (1) |
| قوة التشبع المدخلة (التحميل الزائد) | الـ PSAT | 0.5 | - | - | dBm | الملاحظة (1) |
| أسعار الدفع | الـ PA | -30 | - | - | dBm | |
| الـ (LOS De-Assert) | PD | - | - | -25 | dBm | |
| LOS - التهاب الرئة | PHys | 0.5 | - | 4 | ديسيبل |
1) تم قياسها باستخدام نمط اختبار RPBS 2^31-1 @ 10.3125Gbs BER=< 10^-12 ER=6DB
خصائص الواجهة الكهربائية
| المعلم | الرمز | دقيقة. | النوع. | ماكس. | الوحدة | ملاحظة |
| إجمالي تيار إمدادات الطاقة | إيكس | - | - | 350 | mA | |
| جهاز إرسال | ||||||
| الجهد المختلف لدخول البيانات | VDT | 120 | - | 820 | mVp-p | |
| عائق مدخل الخط التفاضلي | RIN | 85 | 100 | 115 | أوهم | |
| عيب جهاز الإرسال | VFaultH | 2.4 | - | Vcc | V | |
| عيب جهاز الإرسال إنتاج منخفض | VFaultL | -0.3 | - | 0.8 | V | |
| إيقاف تشغيل جهاز الإرسال | VDisH | 2 | - | Vcc + 0.3 | V | |
| إيقاف تشغيل جهاز الإرسال الجهد المنخفض | VDisL | -0.3 | - | 0.8 | V | |
| المستقبل | ||||||
| التوتر الخارجي للبيانات | VDR | 300 | - | 850 | mVp-p | |
| عائق الخروج للخط التفاضلي | الطريق | 80 | 100 | 120 | أوهم | |
| المُستقبل (لوس) سحب المقاومة | RLOS | 4.7 | - | 10 | كوهم | |
| وقت صعود/انخفاض إصدار البيانات | tr/tf | 20 | - | - | ps | |
| إنتاج الكهرباء العالية | (فلاش) | 2 | - | Vcc | V | |
| إنتاج الكهرباء المنخفضة | VLOSL | -0.3 | - | 0.4 | V | |
الدبوس الوصف
|
الدبوس |
المنطق |
الرمز |
الاسم/الوصف |
ملاحظة |
| 1 | الـ GND | الوحدة الأرضية | 1 | |
| 2 | VEE5 | اختياري 5.2 إمدادات الطاقة غير مطلوبة | ||
| 3 | LVTTL-I | الديزل المعدل | خفض تحديد الوحدة ؛ عندما يتم الاحتفاظ بها منخفضة يسمح للوحدة للرد على 2 سلك أوامر واجهة سلسلة | |
| 4 | LVTTL-O | أوقف | انقطاع (شريط) ؛ يشير إلى وجود حالة مهمة يمكن قراءتها عبر واجهة الأسلاك الثنائية المتسلسلة | 2 |
| 5 | LVTTL-I | TX_DIS | إيقاف تشغيل جهاز الإرسال، إيقاف تشغيل مصدر ليزر جهاز الإرسال | |
| 6 | VCC5 | +5 إمدادات الطاقة | ||
| 7 | الـ GND | الوحدة الأرضية | 1 | |
| 8 | VCC3 | إمدادات الطاقة +3.3 فولت | ||
| 9 | VCC3 | إمدادات الطاقة +3.3 فولت | ||
| 10 | LVTTL-I | الـ SCL | ساعة واجهة سريّة ذات سلكين | 2 |
| 11 | LVTTLI/O | الـ SDA | خط بيانات واجهة سريّة من سلكين | 2 |
| 12 | LVTTL-O | Mod_Abs | "الموديل غائب" يشير إلى عدم وجود الوحدة. | 2 |
| 13 | LVTTL-O | Mod_NR | الوحدة غير جاهزة؛ تعرّفها XGIGA على أنها OR منطقية بين RX_LOS وفقدان القفل في TX/RX. | 2 |
| 14 | LVTTL-O | RX_LOS | مؤشر فقدان الإشارة في جهاز الاستقبال | 2 |
| 15 | الـ GND | الوحدة الأرضية | 1 | |
| 16 | الـ GND | الوحدة الأرضية | 1 | |
| 17 | CML-O | RD- | مخرجات البيانات المعاكسة للمستقبل | |
| 18 | CML-O | RD + | مخرجات البيانات غير المنقلبة للمستقبل | |
| 19 | الـ GND | الوحدة الأرضية | 1 | |
| 20 | VCC2 | إمدادات الطاقة +1.8 فولت | ||
|
21 |
LVTTL-I |
P_Down/RST |
تشغيل إلى أسفل؛ عند ارتفاع، يضع الوحدة في وضع الاستعداد منخفضة الطاقة وعلى الحافة الساقطة من P_Down يبدأ إعادة تعيين الوحدة | |
| إعادة تعيين: يبدأ الحافة الساقطة بإعادة تعيين كامل للوحدة بما في ذلك الواجهة المتسلسلة ذات الأسلاك الثنائية ، مما يعادل دورة الطاقة. | ||||
| 22 | VCC2 | إمدادات الطاقة +1.8 فولت | ||
| 23 | الـ GND | الوحدة الأرضية | 1 | |
| 24 | PECL-I | الرمز: | ساعة مرجعية مدخل غير معاكس، التيار المتردد متصل على اللوحة المضيفة | 3 |
| 25 | PECL-I | مرجع: | إدخال عكس الساعة المرجعية، التيار المتردد على اللوحة المضيفة | 3 |
| 26 | الـ GND | الوحدة الأرضية | 1 | |
| 27 | الـ GND | الوحدة الأرضية | 1 | |
| 28 | CML-I | الـ TD- | إدخال البيانات المعاكسة من جهاز الإرسال | |
| 29 | CML-I | TD+ | إدخال البيانات غير المعاكس من جهاز الإرسال | |
| 30 | الـ GND | الوحدة الأرضية | 1 |
ملاحظات:
1) يتم عزل أرضية دائرة الوحدة من أرضية هيكل الوحدة داخل الوحدة.
2) افتح المجمع؛ يجب أن يتم سحبها مع 4.7k ≈ 10kohms على لوحة المضيف إلى جهد ما بين 3.15V و 3.6V.
3) مدخل ساعة مرجعية غير مطلوب من قبل XFP-10GER. إذا كان موجودًا ، فسيتم تجاهله.
