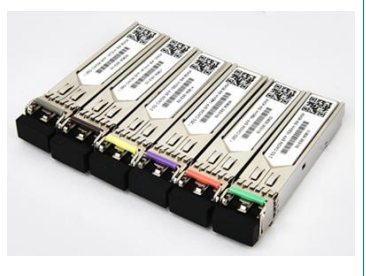

TK-XX24-3LCD40 جهاز إرسال واستقبال بصري CWDM SFP بسرعة 1.25 جيجابت في الثانية، يصل إلى 40 كم
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | تك-XX24-3LCD40 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | ويسترن يونيون، / تي تي، موني جرام / بايبال |
| القدرة على العرض: | 1000pcs/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | TK-XX24-3LCD40 جهاز إرسال واستقبال بصري CWDM SFP بسرعة 1.25 جيجابت في الثانية، يصل إلى 40 كم | العرض الطيفي (-20 ديسيبل): | 1 ميل بحري |
|---|---|---|---|
| نسبة قمع الوضع الجانبي: | 30 ديسيبل | متوسط انتاج الطاقة: | -5-0 ديسيبل |
| نسبة الانقراض: | 9 ديسيبل | اختلاف تأرجح إدخال البيانات: | 400-1800 فولت |
| المتلقي حساسية: | -23 ديسيبل | جهاز الاستقبال الزائد: | -3 ديسيبل |
| درجة حرارة حالة التشغيل: | 0 إلى +70 درجة مئوية | ضمان: | 1 سنة، صيانة مدى الحياة |
| العلامة التجارية الألياف: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | جهاز الاستقبال البصري CWDM SFP 40km,1.25Gbps وحدة SFP Transceiver,وحدة الاستقبال البصري التي تصل لمسافة 40 كم,1.25Gbps SFP transceiver module,40km reach optical transceiver module |
||
منتوج وصف
TK-XX24-3LCD40 1.25Gbps CWDM SFP جهاز إرسال واستقبال بصري، نطاق 40 كم
TK-XX24-3LCD40
1.25Gbps CWDM SFP جهاز إرسال واستقبال بصري، نطاق 40 كم
نظرة عامة على المنتج
أجهزة الإرسال والاستقبال SFP عبارة عن وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل بيانات مزدوج يبلغ 1.25 جيجابت في الثانية ومسافة إرسال تبلغ 40 كم باستخدام الألياف أحادية الوضع. يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر CWDM DFB غير مبرد، وصمام ثنائي ضوئي PIN مدمج مع مضخم مسبق للممانعة (TIA) ووحدة تحكم MCU. تلبي جميع الوحدات متطلبات السلامة الخاصة بالليزر من الفئة الأولى.
تتوافق أجهزة الإرسال والاستقبال مع اتفاقية SFP Multi-Source Agreement (MSA) و SFF-8472. لمزيد من المعلومات، يرجى الرجوع إلى SFP MSA.
التطبيقات
- جيجابت إيثرنت
- قناة الألياف
- واجهة التبديل إلى التبديل
- تطبيقات اللوحة الخلفية المبدلة
- واجهة الموجه/الخادم
- أنظمة الإرسال البصري الأخرى
الميزات الرئيسية
- معدل بيانات التشغيل 1.25 جيجابت في الثانية
- ليزر 1310 نانومتر FP وكاشف صور PIN للإرسال لمسافة 2 كم مع MMF
- متوافق مع SFP MSA و SFF-8472 مع مقبس LC مزدوج
- المراقبة التشخيصية الرقمية: المعايرة الداخلية أو المعايرة الخارجية
- متوافق مع SONET OC-24-LR-1
- متوافق مع RoHS
- +3.3 فولت مزود طاقة واحد
- نطاق درجة حرارة التشغيل: من 0 درجة مئوية إلى +70 درجة مئوية (تجارية) / من -40 درجة مئوية إلى +85 درجة مئوية (صناعية)
المواصفات الفنية
ملاحظات:
- متصلة مباشرة بدبابيس إدخال بيانات TX. مقترنة بالتيار المتردد بعد ذلك.
- أو دائرة مفتوحة.
- في إنهاء تفاضلي 100 أوم
- 20 - 80%
- فقدان الإشارة هو LVTTL. يشير المنطق 0 إلى التشغيل العادي؛ يشير المنطق 1 إلى عدم اكتشاف إشارة.
- تتوافق حساسية المستقبل مع تعديل الجيوب الأنفية لإمداد الطاقة من 20 هرتز إلى 1.5 ميجاهرتز حتى القيمة المحددة المطبقة من خلال شبكة تصفية إمداد الطاقة الموصى بها.
صور المنتج
لماذا تختار TAKFLY
- أكثر من 25 عامًا من الخبرة في تصنيع منتجات الألياف الضوئية
- 450+ عامل تجميع يتمتعون بخبرة تزيد عن 3 سنوات
- 10+ مهندسين للبحث والتطوير مخصصين للابتكار
- 16 آلة حقن مستوردة من ألمانيا وخطوط إنتاج
- 30+ آلة اختبار بما في ذلك OTDR و 3D و VFL وأدوات اختبار IL&RL
- معدات اختبار شاملة: أجهزة اختبار قوة الشد، وأجهزة اختبار مقاومة السحق، وأجهزة اختبار قياس الطاقة، وأجهزة فحص الضوء
- قبول العلامة التجارية OEM
- المشاركة في المعارض العالمية: OFC و ECOC و CommunicAsia و NETCOM و AFRICACOM و SVIAZ ICT و CommunicIndonesia و Global Source Electronic Exhibition
مراقبة الجودة
- فحص المواد الخام قبل الإنتاج
- فحص كامل بعد كل عملية فردية
- فحوصات إنتاج نصف منتهية شاملة
- فحص المنتج النهائي الكامل قبل التعبئة
- فحوصات عينية قبل الشحن
معلومات التسليم
- العينات: 1-3 أيام عمل
- أوامر الإنتاج الضخم: 3-7 أيام عمل
- التعبئة والتغليف: أكياس بلاستيكية وكرتون ومنصات نقالة متوفرة حسب الطلب
الأسئلة الشائعة
س1: كيف يمكنني الحصول على الكتالوج وقائمة الأسعار الخاصة بك؟
يرجى تقديم بريدك الإلكتروني أو معلومات الاتصال الخاصة بك من خلال موقعنا على الويب لتلقي الكتالوج وقائمة الأسعار الخاصة بنا.
س2: هل يمكنني التفاوض على الأسعار؟
نعم، قد نفكر في خصومات لشحنات متعددة من الحاويات من البضائع المختلطة.
س3: كم ستكون رسوم الشحن؟
تعتمد رسوم الشحن على حجم الشحنة وطريقة الشحن. سنقدم الرسوم عند الطلب.
س4: هل يمكنني زيارتك؟
بالتأكيد! يقع مصنعنا في شنتشن، الصين. يرجى الاتصال بنا لتحديد موعد.
س5: ماذا لو كانت هناك مشكلة في الجودة عندما نحصل على البضائع؟
إذا واجهت مشكلات في الجودة عند فتح العبوة، فيرجى التقاط صور للرجوع إليها. سيقوم قسم مراقبة الجودة لدينا بالتحقيق وتقديم أفضل الحلول، إلى جانب تنفيذ تحسينات الجودة للإنتاج المستقبلي.
س6: ما هي شروط التعبئة الخاصة بك؟
نقوم عادةً بتعبئة البضائع في علب نفطة وكرتون، ولكن يمكننا تلبية طلبات التعبئة المخصصة من العملاء.
س7: ما هي شروط الدفع الخاصة بك؟
T/T 30% كوديعة، و 70% رصيد قبل التسليم. نقدم صورًا للمنتجات والتعبئة والتغليف قبل الدفعة النهائية.
س8: ما هي شروط التسليم الخاصة بك؟
EXW، FOB، CFR، CIF، DDU
س9: ماذا عن وقت التسليم الخاص بك؟
بشكل عام 5-7 أيام عمل بعد استلام الدفعة المقدمة. يعتمد وقت التسليم المحدد على العناصر وكمية الطلب.
س10: هل يمكنك الإنتاج وفقًا للعينات؟
نعم، يمكننا تصنيع المنتجات بناءً على العينات أو الرسومات الفنية الخاصة بك.
إذا كنت مهتمًا بمنتجاتنا أو لديك أي أسئلة، فلا تتردد في الاتصال بنا في أي وقت!
