LGX Box PLC Splitter ️ بصمة قياسية من 1 × 2 إلى 2 × 64 ، متوافقة مع اتصالات SC / LC
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | QSFP28-4SFP28-xxx |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$17.66 ~ US$70.63/PC |
| تفاصيل التغليف: | اسفنجة + صندوق + كرتون |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
|
معلومات تفصيلية |
|||
| إبراز: | تتوافق مع LGX Box PLC Splitter SC/LC,جهاز تقسيم PLC للألياف البصرية 1 × 2 إلى 2 × 64,عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة |
||
|---|---|---|---|
منتوج وصف
LGX Box PLC Splitter – بصمة قياسية لـ 1×2 إلى 2×64
متوافق مع موصلات SC/LC لإطارات توزيع الألياف، وخزائن التوصيل البصري، والرفوف الفرعية ODF.
نظرة عامة على المنتج

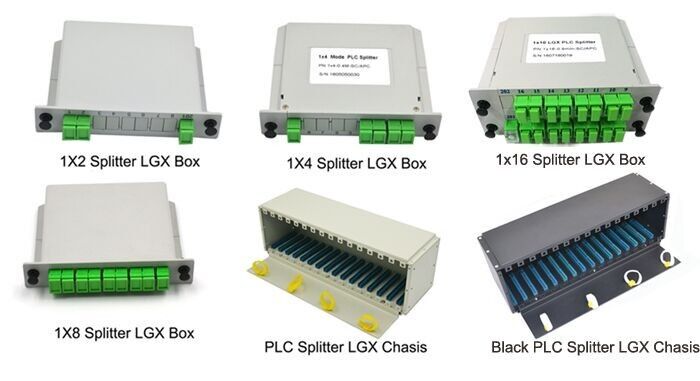

يوفر صندوق LGX غلافًا معدنيًا/بلاستيكيًا قياسيًا للمقسمات الضوئية PLC، ويغطي نسب الانقسام من 1×2 إلى 2×64. متوفر بموصلات SC أو LC (بسيط/مزدوج) لتلبية متطلباتك المحددة.
أبعاد الحزمة مقابل نسبة الانقسام
أبعاد صندوق LGX القياسية (الطول × العرض × الارتفاع، بالملم):
| نسبة الانقسام | نوع الموصل | الطول × العرض × الارتفاع (مم) |
|---|---|---|
| 1×2 | سك / لك | 130 × 100 × 25 |
| 1×4 | سك / لك | 130 × 100 × 25 |
| 1×8 | سك / لك | 130 × 100 × 25 |
| 1×16 | سك / لك | 130 × 100 × 50 |
| 1 × 32 | إل سي | 130 × 100 × 50 |
| 1 × 32 | SC | 130 × 100 × 102 أو 267 × 100 × 50 |
| 1×64 | إل سي | 130 × 180 × 102 |
| 1×64 | SC | 130 × 100 × 205 |
| 2×2 | سك / لك | 130 × 100 × 25 |
| 2×4 | سك / لك | 130 × 100 × 25 |
| 2×8 | سك / لك | 130 × 100 × 25 |
| 2×16 | سك / لك | 130 × 100 × 50 |
| 2 × 32 | إل سي | 130 × 100 × 50 |
| 2 × 32 | SC | 130 × 100 × 102 |
| 2×64 | إل سي | 130 × 100 × 50 |
ملحوظات:
• الأبعاد نموذجية للمساكن العارية. قد توجد اختلافات طفيفة بسبب توجيه الألياف الداخلية
• بالنسبة لإصدار 1×32 SC، يتوفر بعدان خارجيان لتناسب أعماق الرف أو الدرج المختلفة
• تتميز جميع صناديق LGX بفتحات تثبيت قياسية متوافقة مع صواني ODF السائدة
• الأبعاد نموذجية للمساكن العارية. قد توجد اختلافات طفيفة بسبب توجيه الألياف الداخلية
• بالنسبة لإصدار 1×32 SC، يتوفر بعدان خارجيان لتناسب أعماق الرف أو الدرج المختلفة
• تتميز جميع صناديق LGX بفتحات تثبيت قياسية متوافقة مع صواني ODF السائدة
قياس الأداء البصري
بيانات قياس المصنع لمقسمات PLC أحادية الوضع 1×4 و1×8 و1×16:

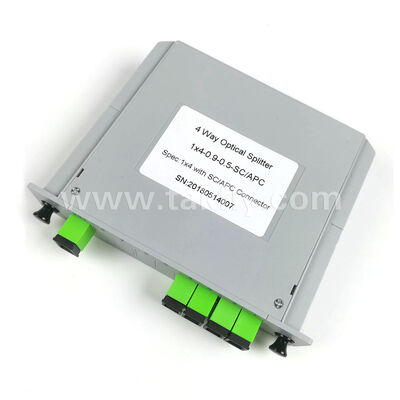

1 × 4 فاصل PLC أحادي الوضع
| الطول الموجي التشغيلي | 1260-1650 نانومتر |
| ف / ن | 1x4-PLC-0-9-0.5-SA |
| نوع الألياف | G.657A مع أنبوب فضفاض Φ0.9mm |
| نوع الموصل | SC/APC |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| فقدان الإدراج | ماكس 7.2 ديسيبل |
| بدل | ماكس 0.2 ديسيبل |
| خسارة العودة | ≥55 ديسيبل |
1 × 8 فاصل PLC أحادي الوضع
| الطول الموجي التشغيلي | 1260-1650 نانومتر |
| ف / ن | 1x8-PLC-0.9-0.5-SA |
| نوع الألياف | G.657A مع أنبوب فضفاض Φ0.9mm |
| نوع الموصل | SC/APC |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| فقدان الإدراج | ماكس 10.5 ديسيبل |
| بدل | ماكس 0.2 ديسيبل |
| خسارة العودة | > 55 ديسيبل |

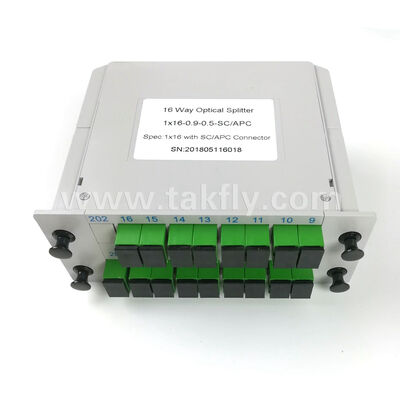

1 × 16 فاصل PLC أحادي الوضع
| الطول الموجي التشغيلي | 1260-1650 نانومتر |
| ف / ن | 1-16-PLC-0.9-0.5-SA |
| نوع الألياف | G.657A مع أنبوب فضفاض Φ0.9mm |
| نوع الموصل | SC/APC |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| فقدان الإدراج | ماكس 13.0 ديسيبل |
| بدل | ماكس 0.25 ديسيبل |
| خسارة العودة | ≥55 ديسيبل |
المواد والمواصفات البيئية
- مواد الإسكان:الفولاذ المدلفن على البارد (طلاء أسود) أو ABS مثبطات اللهب (اختياري)
- نوع الألياف:G.657A1 / G.652D (متوفر غير حساس للانحناء)
- الموصلات:SC/APC، SC/UPC، LC/APC، LC/UPC (حدد عند الطلب)
- طول الضفيرة:قياسي 0.5 م / 1.0 م / 1.5 م، قابل للتخصيص
- درجة حرارة التشغيل:-40 درجة مئوية إلى +85 درجة مئوية
- درجة حرارة التخزين:-40 درجة مئوية إلى +85 درجة مئوية
- رطوبة:≥95% (عدم التكثيف)
التطبيقات النموذجية
- تكامل الرف الفرعي ODF- توافق الانزلاق المباشر مع لوحات التصحيح LGX مقاس 19 بوصة
- خزانات توصيل بصرية- تقسيم عدد المنافذ العالي في عقد FTTx الخارجية
- مراكز البيانات- توزيع الألياف عالية الكثافة
- رؤوس الكيبل التلفزيوني- تقسيم إشارة البث
خيارات التخصيص
- نوع الموصل والتلميع (APC/UPC)
- طول الضفيرة ولون الألياف
- نوع الألياف (G.657A2، OM3 المتعدد)
- لون السكن ووضع العلامات بالشاشة الحريرية
الأسئلة المتداولة
الأسئلة الشائعة حول المنتج
س 1: ما هو الغرض من جهاز تقسيم PLC 1×128؟
A1: يقسم إشارة بصرية مدخلة واحدة إلى 128 إشارة خرج متساوية الطاقة. يشيع استخدامها في شبكات FTTH/PON واسعة النطاق وأنظمة التوزيع البصري CATV.
س2: ما هي خسارة الإدراج النموذجية لمقسم 1×128؟
A2: تبلغ الخسارة النظرية حوالي 21.0 ديسيبل. يبلغ إجمالي خسارة الإدخال ≥23.0 ديسيبل (نموذجي)، بحد أقصى ≥26.0 ديسيبل وفقًا لمعايير الصناعة.
Q3: هل يمكن استخدام هذا الخائن في الاتجاه المعاكس؟
ج3: نعم، مقسمات PLC هي أجهزة متبادلة سلبية. يمكنهم دمج 128 إشارة دخل في ألياف إخراج واحدة، لكن لاحظ أن الخسارة المجمعة ستكون عالية (≥21 ديسيبل).
س4: ما هي أنواع الموصلات المتوفرة للوحة الإخراج؟
ج4: تتضمن الخيارات القياسية SC/APC (الأكثر شيوعًا لـ FTTH)، أو SC/UPC، أو LC/UPC، أو FC/APC. اتصل بنا لتأكيد واجهات الموصل المحددة.
س5: ما هو ارتفاع الحامل (U) الذي تتطلبه هذه اللوحة؟
A5: يعتمد ارتفاع الحامل على التصميم وكثافة المنفذ. تأتي المقسمات 1×128 عادة بارتفاعات 2U، 3U، أو 4U. اتصل بنا للحصول على الأبعاد الدقيقة.
س 6: ما مدى ثبات درجة الحرارة في الخزانات الخارجية؟
ج6: يعمل الجهاز من -40 درجة مئوية إلى +85 درجة مئوية، مما يجعله مناسبًا للخزائن الخارجية، أو الغرف الأمامية، أو المكاتب المركزية التي لا يمكن التحكم في درجة حرارتها.
س 7: كم عدد وحدات التقسيم الموجودة بالداخل؟ هل هي وحدات متتالية 1 × 16 أو 1 × 32؟
ج7: يمكن تنفيذ المقسمات 1×128 باستخدام شريحة PLC واحدة عالية التوحيد أو عن طريق وحدات أصغر متتالية. اتصل بفريق المبيعات لدينا للحصول على تفاصيل التكوين الداخلي المحددة.
س8: ما هي فترة الضمان؟
ج8: الضمان القياسي هو سنة واحدة، ويغطي العيوب غير البشرية مع إصلاح مجاني لعيوب التصنيع.
س 9: هل يمكنني الحصول على عينة قبل الطلب بالجملة؟
ج9: نعم، نحن نقدم عينات. يرجى تحديد الموصل الخاص بك ومتطلبات طول الألياف.
س10: كيف يتم تنظيف موصلات الإخراج على اللوحات عالية الكثافة؟
ج10: استخدم المنظفات بنقرة واحدة أو منظفات الكاسيت مع المحولات المناسبة (SC أو LC). يسمح تصميم اللوحة الأمامية بالتنظيف الفردي دون إزعاج الألياف المجاورة.
الأسئلة الشائعة الخاصة بالشركة
Q1: هل أنت منتج؟
A1: نعم، نحن شركة مصنعة ومزودة لحلول FTTH/حلول مراكز البيانات ومقرها في شنتشن، الصين، تأسست في عام 2000.
Q2: ما هو الحد الأدنى لكمية الطلب الخاص بك؟
A2: يمكن أن يكون موك قطعة واحدة، ولكن الكميات الأكبر تحصل على أسعار أكثر تنافسية.
Q3: هل تقدمون أسعار فوب؟
ج3: نعم. نقوم بالشحن عبر الجو (DHL، TNT، UPS، FEDEX) أو البحر (الشحنات السائبة). نحن نقدم عروض أسعار FOB بما في ذلك تكاليف الشحن والجداول الزمنية للتسليم.
س 4: ما هي جودة المنتج الخاص بك؟
A4: يتبع إنتاجنا معايير IEC والمعايير الأوروبية مع شهادات CE وISO وRoHS وCPR وANATEL. يتم اختبار جميع المنتجات بنسبة 100% قبل التسليم.
س 5: ما هو وقت التسليم الخاص بك؟
A5: يعتمد على الكمية ونوع المنتج. وصلات العبور المصنوعة من الألياف: 2-3 أيام عمل لما يصل إلى 5000 قطعة. نحن نحافظ على مخزون المنتجات العادية ونتعامل مع الطلبات العاجلة.
س 6: ما هي التعبئة والتغليف الخاصة بك؟
A6: التعبئة والتغليف القياسية للتصدير الدولي. طباعة الشعار المخصص متاحة عند الطلب.
Q7: هل تقدمون خدمات OEM/ODM ؟
A7: نعم، جميع المنتجات تقبل أوامر OEM/ODM. يمكننا التوقيع على اتفاقيات عدم الإفشاء.
س 8: كيف تطلب؟
A8: 1. أرسل استفسارًا بمواصفات المنتج وكميته. 2. نحن نقدم الاقتباس مع الجدول الزمني للتسليم. 3. تأكيد الاقتباس وتلقي PI. 4. يبدأ الإنتاج بعد الدفع. 5. تأكيد معلومات المستلم. 6. احصل على رقم التتبع بعد الشحن.
س9: ما هي طرق الدفع الخاصة بكم؟
A9: T/T، ويسترن يونيون، باي بال، موني جرام. الطلبات الكبيرة: 50% إيداع، 50% رصيد قبل الشحن.
س 10: هل يمكنني طلب عينات؟
ج10: عينات مجانية متاحة للمنتجات التي تقل قيمتها عن 10 دولارات. تكاليف الشحن يدفعها المشتري قبل الإرسال.
س11: ما هي سياسة مطابقة الأسعار الخاصة بك؟
ج11: إذا وجدت سعرًا أفضل في السوق بنفس معايير الجودة، فيمكننا مطابقة هذا السعر.
