1×128 عدد الموانئ العالي PLC Splitter Rack Mount Patch Panel FTTX التوزيع
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | QSFP28-4SFP28-xxx |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$17.66 ~ US$70.63/PC |

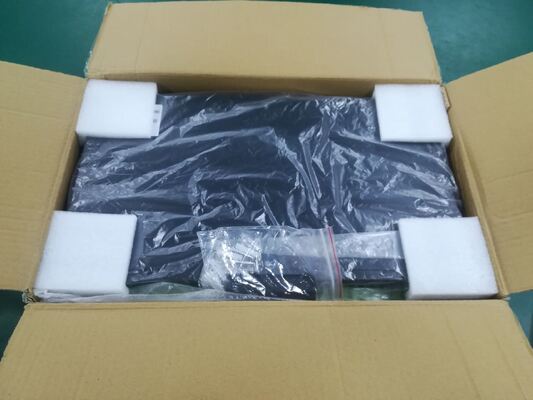

| تفاصيل التغليف: | اسفنجة + صندوق + كرتون |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
|
معلومات تفصيلية |
|||
| إبراز: | حامل رف مقسم PLC 128 منفذًا,لوحة توزيع FTTX عالية الكثافة,لوحة توصيل مقسم PLC من الألياف الضوئية |
||
|---|---|---|---|
منتوج وصف
1*128 عدد الموانئ العالي PLC القسمة رف جبل لوحة التصحيح
اسم المنتج1*128 لوحة التصحيحات المجزئة
رقم الجزء:P-1128-RF-LA-Φ0.9-05-05
التكوين:1 مدخل * 128 مخرج
رقم الجزء:P-1128-RF-LA-Φ0.9-05-05
التكوين:1 مدخل * 128 مخرج

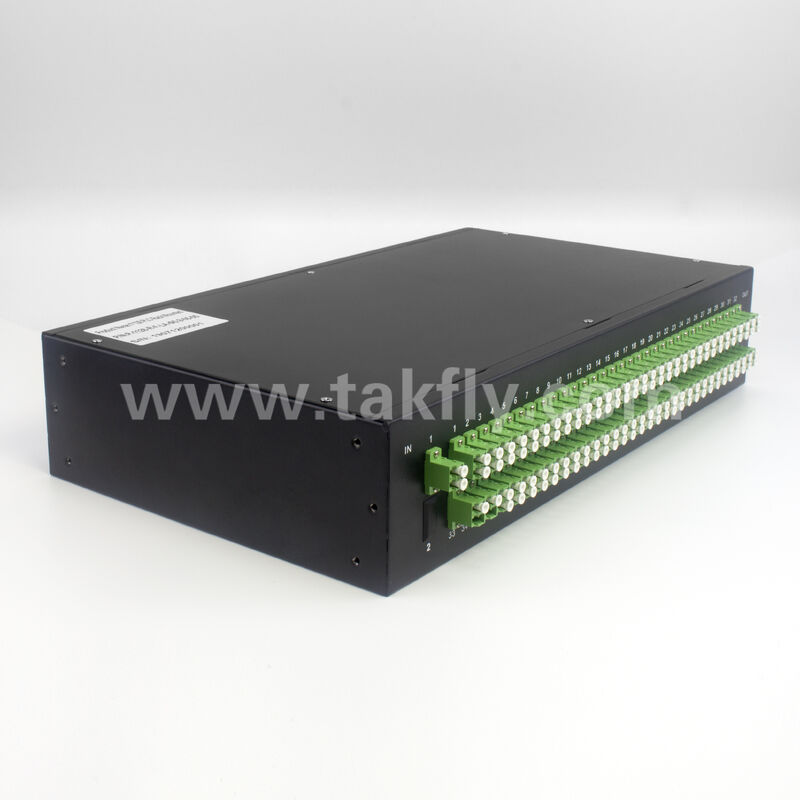

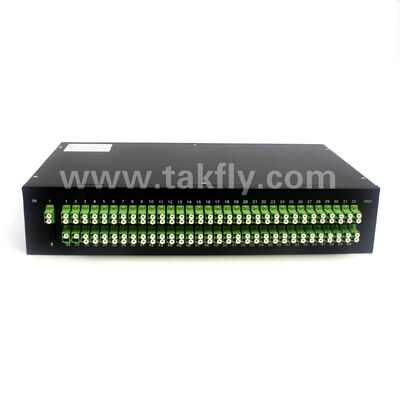

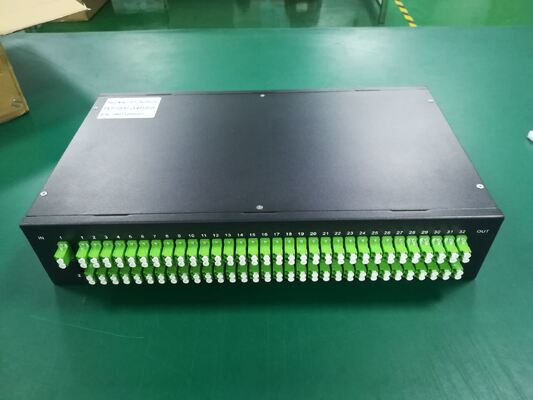

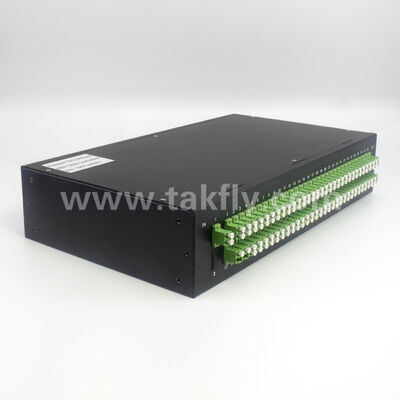

هذه اللوحة المزدوجة PLC المثبتة على الرف دمج 1 * 128 طابحة حلقة حركة موجات الضوء مع لوحة التصحيح الأمامية.تتضمن الوحدة علبة قياسية مقبضة على رف 19 بوصة (عادة ارتفاع 4U أو 5U اعتمادا على كثافة الميناء). تستخدم الألياف الدخلية مُحولات المُوصَل (مثل LC أو SC) ، في حين تنتهي الألياف الخارجة 128 على المُوصَلات الأمامية مع مُوصَلات 0.9mm أو مُوصَلات اللوحة. مصممة لمكاتب FTTH / FTTX المركزية،الرؤوس، أو تطبيقات إطار التوزيع، هذا الحل مثالي لتوزيع إشارات بصرية واحدة لمستخدمين متعددين.
مواصفات الأداء النموذجية
| المعلم | القيمة |
|---|---|
| طول الموجة | 1260 ~ 1650 nm |
| خسارة الإدراج (حد أقصى) | ≤23.0 ديسيبل (عادة ≤21.5 ديسيبل) |
| التكافؤ (ماكس) | ≤ 2.5 ديسيبل |
| الخسارة المعتمدة على الاستقطاب | ≤0.5 ديسيبل |
| خسارة العائد | ≥ 55 ديسيبل (الموصول) |
| التوجيه | ≥ 55 ديسيبل |
| درجة حرارة العمل | -40°C ~ +85°C |
| درجة حرارة التخزين | -40°C ~ +85°C |
| نوع الألياف | المدخل: 2.0mm أو 3.0mm؛ المخرج: 0.9mm pigtail |
| نوع الجهاز (الإدخال / الإخراج) | SC/APC، SC/UPC، LC/UPC أو كما هو محدد |
الخصائص الميكانيكية

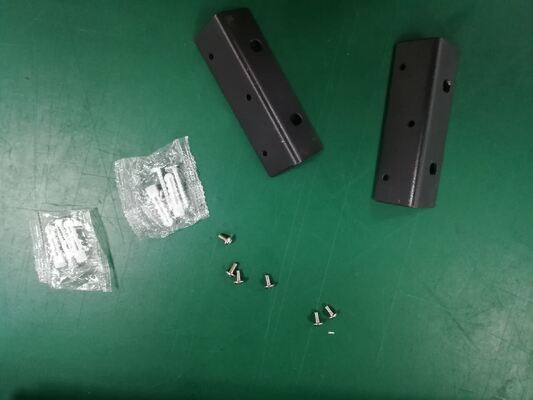

- تركيب رف قياسي 19 بوصة مع موصلات الخروج المنتهية مسبقًا
- لوحة الأمامية القابلة للإزالة لسهولة التنظيف والتفتيش

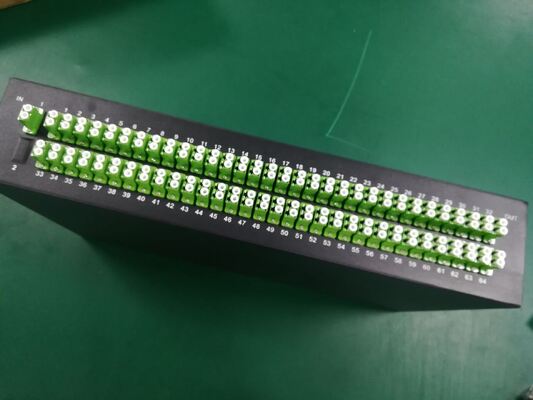

- علامة ميناء واضحة من 1 إلى 128
- علبة التوصيل الاختيارية أو مجموعة المروحة لإدارة الألياف
الخصائص الرئيسية
- طول الموجة التشغيلية للنطاق العريض
- خسارة إدراج منخفضة
- الخسارة المنخفضة المعتمدة على الاستقطاب (PDL)
- التصميم المدمج
- توحيد ممتاز بين القنوات
- موثوقية عالية واستقرار
التطبيقات
- شبكات الاتصالات
- أنظمة PON
- FTTH (ألياف إلى المنزل)
- أنظمة CATV
- بث فيديو
المواصفات التقنية
معايير الأداء
| المعلم | القيمة |
|---|---|
| طول الموجة التشغيلية (nm) | 1260 ~ 1650 |
| نوع الألياف | G.657A1 و G.657A2 و G.652D |
| استقرار الحرارة القصوى (dB) | 0.5 (العادي 0.3) |
| درجة حرارة التشغيل (°C) | -40 ~ +85 |
| درجة حرارة التخزين (°C) | -40 ~ +85 |
1*N أداء القسمة
| النوع | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| الحد الأقصى لفقدان الإدراج (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| تكافؤ أقصى (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| الحد الأقصى لـ PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N أداء القسمة
| النوع | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| الحد الأقصى لفقدان الإدراج (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| تكافؤ أقصى (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| الحد الأقصى لـ PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
ملاحظة: جميع القياسات التي تم إجراؤها في درجة حرارة الغرفة، باستثناء الموصلات. الحد الأدنى لفقدان العودة لجميع الأنواع: 55 ديسيبل.
الأسئلة الشائعة
الأسئلة الشائعة عن المنتج
س1: ما هو الغرض من تقسيم 1 × 128 PLC؟
A1: يقوم بتقسيم إشارة بصرية دخول واحدة إلى 128 إشارة إخراج بنفس الطاقة.تستخدم عادة في شبكات FTTH / PON واسعة النطاق (منفذ OLT واحد يخدم ما يصل إلى 128 مستخدم) وأنظمة التوزيع البصري CATV.
س2: ما هي خسارة الإدراج النموذجية لشركة تقسيم 1 × 128؟
ج2: الخسارة النظرية هي حوالي 21.0 ديسيبل. بما في ذلك الخسارة الإضافية وفقدان المرفق، فإن الخسارة الإجمالية للإدراج هي ≤ 23.0 ديسيبل (عادة) ، مع أقصى ≤ 26.0 ديسيبل وفقاً للمعايير الصناعية.
السؤال 3: هل يمكن استخدام هذا القسم في الاتجاه المعاكس؟
الجواب: نعم، PLC المجزعات هي أجهزة متبادلة السلبية. يمكنها الجمع بين 128 إشارة مدخل في ألياف إخراج واحدة،ولكن لاحظ أن الخسارة المشتركة ستكون مرتفعة (≥ 21 ديسيبل) ويجب التحكم في الانعكاسات العكسية.
السؤال 4: ما هي أنواع الاتصالات المتاحة لوحة الإخراج؟
A4: تشمل الخيارات القياسية SC / APC (أكثر شيوعًا لـ FTTH) ، SC / UPC ، LC / UPC ، أو FC / APC. اتصل بنا للتأكد من واجهات الموصلات المحددة لمتطلباتك.
س5: ما هو ارتفاع الرف (U) الذي يتطلبه هذا اللوح؟
ج5: يعتمد ارتفاع الرف على التصميم وكثافة الميناء. عادةً ما تأتي أجهزة الفصل 1 * 128 في ارتفاعات 2U أو 3U أو 4U. اتصل بنا للحصول على الأبعاد الدقيقة لهذا الطراز المحدد.
السؤال 6: ما مدى استقرار الحرارة للشفرة في الخزانات الخارجية؟
ج6: يعمل الجهاز من -40 درجة مئوية إلى +85 درجة مئوية، مما يجعله مناسبًا للخزانات الخارجية أو غرف الرؤوس أو المكاتب المركزية التي لا تتحكم في درجة الحرارة.
س7: كم عدد وحدات التقسيم الموجودة بالداخل؟ هل هي وحدات 1*16 أو 1*32؟
A7: يمكن تنفيذ تقسيمات 1 * 128 مع شريحة PLC واحدة ذات التكافل العالي أو عن طريق تجميع وحدات أصغر. اتصل بفريق المبيعات لدينا لمزيد من تفاصيل التكوين الداخلي.
س8: ما هي فترة الضمان؟
ج8: الضمان القياسي هو سنة واحدة، تغطي العيوب غير البشرية مع إصلاح مجاني لعيوب التصنيع.
س9: هل يمكنني الحصول على عينة قبل الطلبات الكبيرة؟
ج9: نعم، نحن نقدم عينات. يرجى تحديد متطلبات الطول الخاص بك.
السؤال 10: كيفية تنظيف موصلات الإخراج على ألواح عالية الكثافة؟
A10: استخدم المنظفات ذات النقرة الواحدة أو المنظفات الكاسيتية مع المكيفات المناسبة (SC أو LC). تصميم اللوحة الأمامية يسمح بالتنظيف الفردي دون إزعاج الألياف المجاورة.
