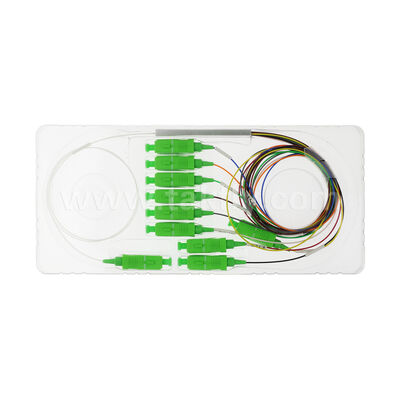

1 × 9 قناة PLC Splitter مع 0.9mm الألياف لشبكات التوزيع FTTH / FTTX البصرية
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | QSFP28-4SFP28-xxx |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$1.45 ~ US$43.18/PC |
| تفاصيل التغليف: | اسفنجة + صندوق + كرتون |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
|
معلومات تفصيلية |
منتوج وصف

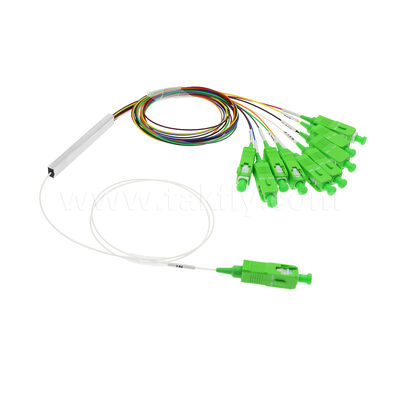

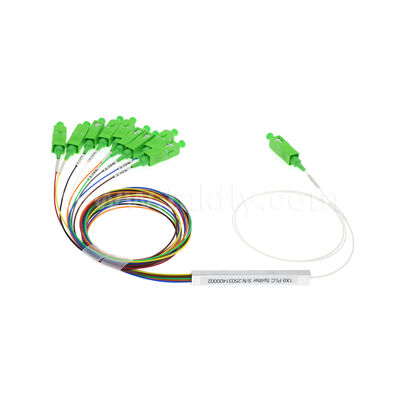

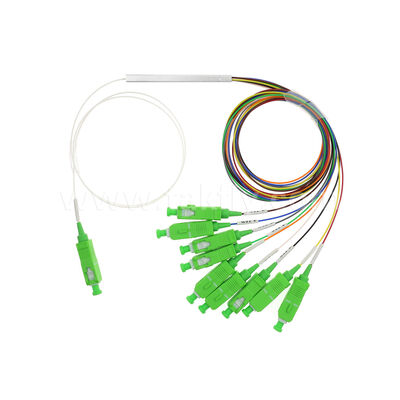

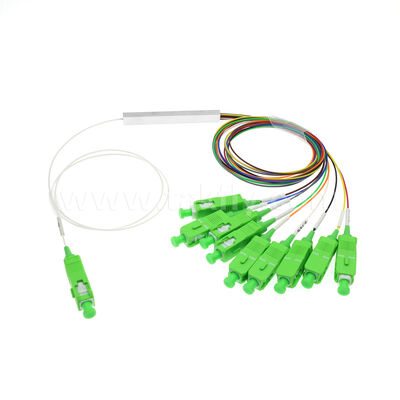

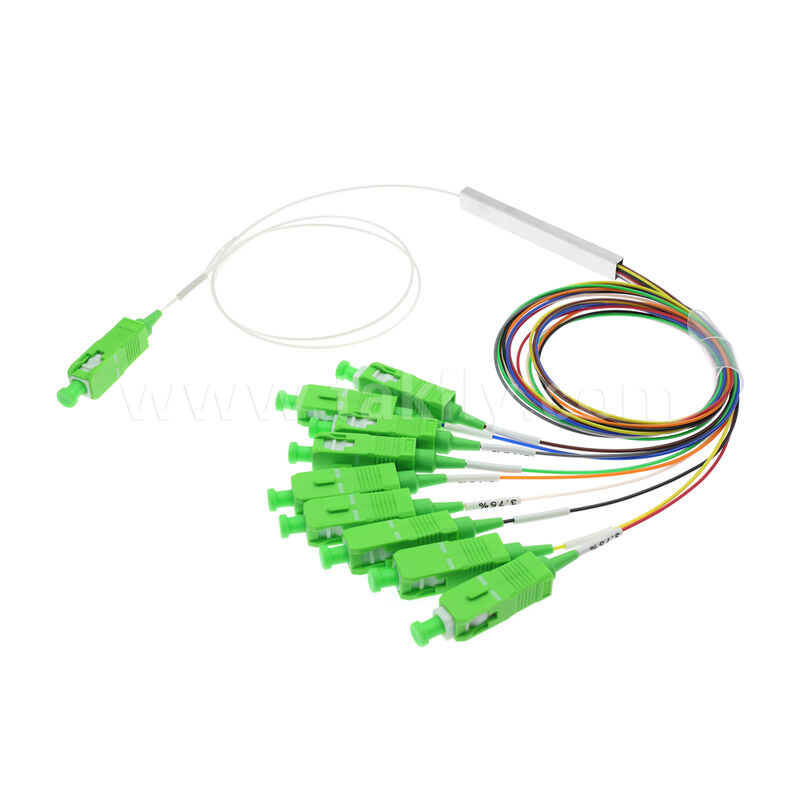

1X9 ميني O.9mm PLC Splitter
لمحة عامة عن المنتج
يحتوي جهاز تقسيم PLC هذا على تكوين قناة 1 * 9 ، مما يوفر مدخلًا واحدًا مقسمًا بالتساوي إلى تسعة منافذ إخراج. يستخدم حزمة Mini المدمجة ألياف قطرها 0.9 مم ،مناسبة لمعدات توزيع الألياف عالية الكثافة والمنشآت ذات المساحة المحدودة.
تستند إلى تكنولوجيا دائرة موجات الضوء المستوية ، وتوفر توحيد الانقسام المستقر. تغطي نطاق طول الموجة التشغيلي 1260nm إلى 1650nm ، متوافق مع الشبكات البصرية السلبية.تلبي معايير فقدان الإدراج وتوحيد المعايير IEC 61753-2تتراوح درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية مما يسمح بالتنفيذ في الخزانات الخارجية أو صناديق إنهاء المشتركين.
الخيارات المتاحة
- نوع المرفق: لا يوجد / مرفق LC / SC
- حجم المقصورة: قابلة للتخصيص عند الطلب
- نوع الألياف: G.657A1 / G.652D، الخ
الخصائص الرئيسية
- طول الموجة في عملية النطاق العريض
- انخفاض خسارة الإدراج
- PDL منخفضة
- التصميم المدمج
- توحيد جيد بين القنوات
- موثوقية عالية واستقرار
بيانات المنتج
| طول الموجة التشغيلية ((nm) | 1260-1650 | تاريخ التفتيش | 2025/3/14 |
| المبلغ | 1x9-0.9-0.5M-SC/APC | S/N | 25031400002 |
| نوع الألياف | G657A1 | طول الألياف ((m) | >=0.5 |
| نوع الجهاز | أس سي/أب سي | مقاس الحزمة ((ملم)) | 60x7x4 |
| درجة حرارة التخزين | -40~+85 درجة مئوية | درجة حرارة العمل | -40~+85 درجة مئوية |
التطبيقات
- قطاع الاتصالات
- نظام PON
- شبكات توزيع FTTH / FTTX البصرية
- تقسيم إشارة CATV
- بث الفيديو
- محطة محلية بصرية سلبية (POL)
- الاتصالات الداخلية لإطار توزيع الألياف (ODF)
- وصلات مركز البيانات
مواصفات الأداء
| البند | IL ((dB) | PDL ((dB) | RL(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| طول الموجة ((nm) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| المواصفات | (ماكس)16.30 | (ماكس)0.25 | > 65 | ||||||
| 70% من الميناء | 2.04 | 1.77 | 1.67 | 0.04 | 0.01 | 0.09 | مرر | مرر | مرر |
| الميناء 3.75% | 16.06 | 16.03 | 16.09 | 0.06 | 0.08 | 0.08 | مرر | مرر | مرر |
| الميناء 3.75% | 16.17 | 16.14 | 15.61 | 0.05 | 0.06 | 0.06 | مرر | مرر | مرر |
| الميناء 3.75% | 15.81 | 15.93 | 15.99 | 0.08 | 0.04 | 0.09 | مرر | مرر | مرر |
| الميناء 3.75% | 16.02 | 15.67 | 15.68 | 0.06 | 0.09 | 0.04 | مرر | مرر | مرر |
| الميناء 3.75% | 15.90 | 15.98 | 15.94 | 0.09 | 0.05 | 0.05 | مرر | مرر | مرر |
| الميناء 3.75% | 15.64 | 15.68 | 15.61 | 0.01 | 0.07 | 0.01 | مرر | مرر | مرر |
| الميناء 3.75% | 15.76 | 16.18 | 15.61 | 0.08 | 0.05 | 0.02 | مرر | مرر | مرر |
| الميناء 3.75% | 15.69 | 15.84 | 15.79 | 0.04 | 0.03 | 0.02 | مرر | مرر | مرر |
| المدخلات | لا | لا | |||||||
| (ماكس) | 16.17 | 16.18 | 16.09 | 0.09 | 0.09 | 0.09 | لا | ||
| (مين) | 15.64 | 15.67 | 15.61 | 0.01 | 0.01 | 0.01 | لا | ||
| المتوسط | 14.34 | 14.35 | 14.22 | 0.06 | 0.05 | 0.05 | لا | ||
| التوحيد ((s1.0dB) | 0.53 | 0.51 | 0.48 | التوجيهات ((dB) | > 55 |
المواصفات التقنية
| البند | المعلم |
|---|---|
| طول الموجة التشغيلية ((nm) | 1260 ~ 1650 |
| نوع الألياف | G.657A1 و G.657A2 و G.652D |
| أقصى استقرار في درجة الحرارة ((dB) | 0.5 (العادي 0.3) |
| درجة حرارة التشغيل (°C) | -40 ~ +85 |
| درجة حرارة التخزين (°C) | -40 ~ +85 |
أداء القسمة حسب النوع
| النوع ((1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| الحد الأقصى لخسارة الإدراج ((dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| الحد الأقصى للتوحيد ((dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| الحد الأدنى لخسارة العائد ((dB) | 55 | |||||
| ماكس.PDL ((دي بي) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| النوع ((2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| الحد الأقصى لخسارة الإدراج ((dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| الحد الأقصى للتوحيد ((dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| الحد الأدنى لخسارة العائد ((dB) | 55 | |||||
| ماكس.PDL ((دي بي) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
ملاحظة:يتم إجراء جميع القياسات في درجة حرارة الغرفة ، ولا تشمل الموصلات.
الأسئلة الشائعة
س: هل أنت مصنع؟
ج: نعم، نحن مصنعون، حل FTTH ومقدم حل مركز البيانات الكلي في شينزن، الصين، تأسست في عام 2000.
س: ما هو MOQ الخاص بك؟
ج: يمكن أن يكون MOQ 1 قطعة واحدة، ولكن السعر ليس تنافسيا.
س: هل يمكنك اقتباس سعر FOB؟
ج: نعم. يمكننا التسليم عن طريق الجو، دي اتش إل، تي إن تي، يو بي سي، فيديكس، الخ. بالنسبة للكميات الكبيرة سنقوم بتسليمها عن طريق البحر.يمكننا اقتباس السعر مع الشحن والوقت الرئيسي بالنسبة لك بعد أن تسمح لنا معرفة متطلبات مفصلة مع الكمية.
س: كيف هو نوعيتك؟
ج: إن إنتاجنا وفقًا لمعايير IEC و أوروبا. CE و ISO و RoHS و CPR و ANATEL معتمدة. جميع المنتجات تم اختبارها بنسبة 100٪ قبل التسليم.
س: ما هو وقتك؟
ج: يعتمد الأمر على الكمية والمنتجات. بالنسبة للكابل الضوئي للألياف الضوئية ، يمكن أن يكون الوقت الأساسي 2-3 أيام عمل ضمن 5000 قطعة. نحن نحتفظ بالمنتجات العادية في المخزون ويمكننا التعامل مع الطلبات العاجلة.
س: ما هو ضمانك؟
ج: يعتمد على المنتجات المختلفة، لدينا ضمان لمدة سنة واحدة لخيط الشريط منذ التسليم، ولكن مسؤول فقط عن الأضرار غير الاصطناعية.سيتم دفع الشحن من جانبك.
س: ما هو التعبئة الخاصة بك؟
ج: حزمة الصادرات الدولية القياسية. إذا كنت بحاجة إلى طباعة شعارك على التعبئة والتغليف، يرجى إبلاغنا قبل أن نقوم بالاقتباس.
س: هل يمكنك تقديم OEM / ODM؟
ج: نعم، يمكننا. جميع المنتجات تقبل OEM / ODM. يمكننا التوقيع على اتفاقية الخصوصية.
س: هل يمكنني الحصول على عينة؟
ج: هذا يعتمد على المنتجات. العينة المجانية المقدمة تحت 10 دولار. سيتم دفع الشحن من قبل المشتري قبل التسليم.
س: كيف يمكنني الطلب؟
ج: 1. إرسال البريد أو الاستفسارات مع اسم المنتج، المواصفات، والكمية لنا. قدم عنوان الاستلام الخاص بك إذا كنت بحاجة إلى FOB، CIF، سعر CFR.
2سوف نقدم اقتباسنا مع وقت قيادة.
3بعد تأكيد الاقتراح، سنرسل المحقق الخاص بحسابنا المصرفي
4سيتم ترتيب الإنتاج بعد استلام الدفع
5تأكدي من المُستلم معكِ قبل التسليم
6رقم التتبع سيتم توفيره بعد التسليم.
2سوف نقدم اقتباسنا مع وقت قيادة.
3بعد تأكيد الاقتراح، سنرسل المحقق الخاص بحسابنا المصرفي
4سيتم ترتيب الإنتاج بعد استلام الدفع
5تأكدي من المُستلم معكِ قبل التسليم
6رقم التتبع سيتم توفيره بعد التسليم.
س: ما هو مدة الدفع الخاصة بك؟
A: T / T، ويسترن يونيون، باي بال، موني غرام في وقت واحد. للمبالغ الكبيرة، يمكن أن يكون الودائع 50٪ مقدما، 50٪ الرصيد مدفوع قبل التسليم.
ملاحظة إضافية:مع نفس معيار الجودة، إذا كان يمكنك الحصول على سعر أفضل من السوق، TAKFLY أيضا يمكن أن تدعم لك نفس السعر. 3 سنوات خبرة عمل في صناعة الألياف الضوئية،يشرفني أن أكون مساعدك المهني للمنتجات.
