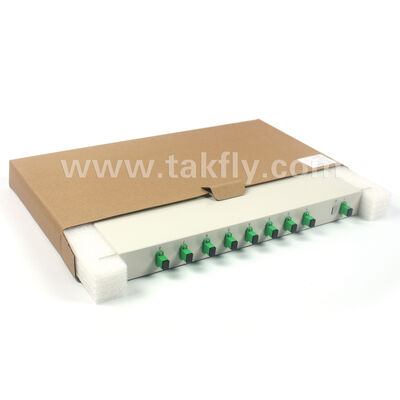

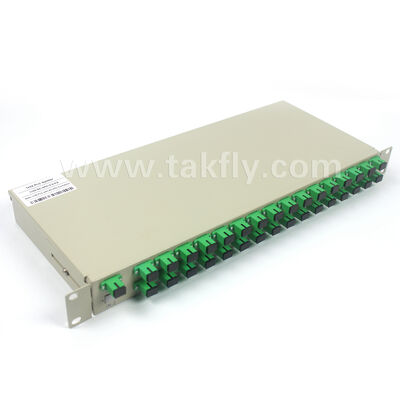

سلسلة مقسم PLC كاملة من 1 × 2 إلى 1 × 32 - هيكل حامل 1U للمكتب المركزي
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | QSFP28-4SFP28-xxx |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$15.13 ~ US$57.35/PC |
| تفاصيل التغليف: | اسفنجة + صندوق + كرتون |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
|
معلومات تفصيلية |
|||
| إبراز: | 1 × 32 PLC القسمة رف هيكل,الألياف البصرية PLC القسمة 1U,المكتب المركزي PLC سلسلة القسمة |
||
|---|---|---|---|
منتوج وصف

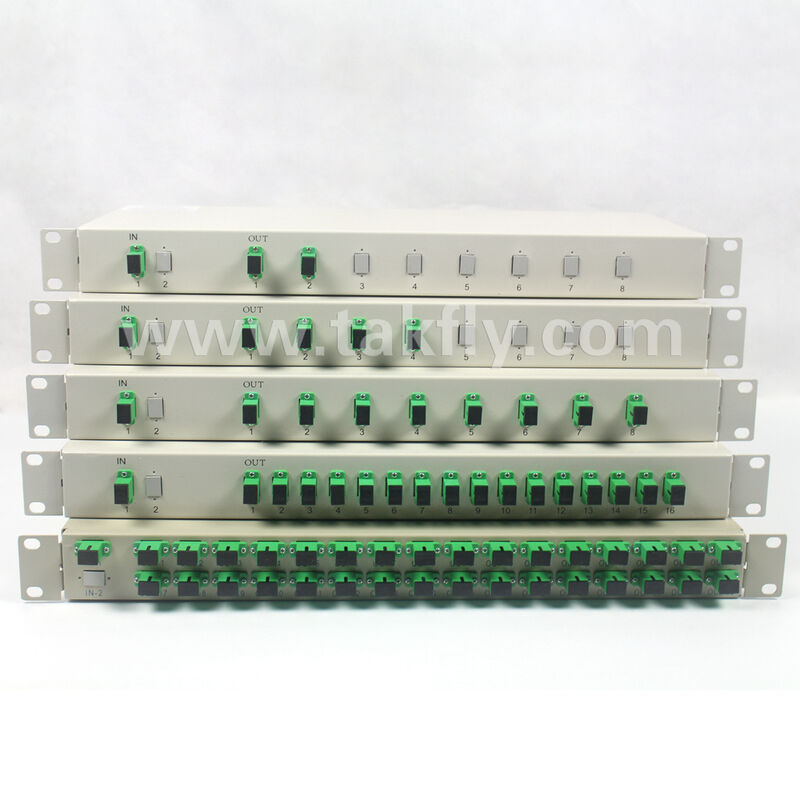

مجموعة كاملة من 1 * 2 إلى 1 * 32 PLC Splitter Series 1U Rack Chassis للمكتب المركزي
لمحة عامة عن المنتج
تميز هذه السلسلة من أجهزة التقسيم البصرية PLC المثبتة على الرف بمحفظة 1U قياسية بطول 19 بوصة ، مصممة للتثبيت المركزي في رفات معدات الاتصالات.تستند إلى تكنولوجيا دائرة موجات الضوء المستوية (PLC)، تستخدم المنتجات لتوزيع الطاقة البصرية في شبكات التوزيع البصرية (ODN) ، تدعم سيناريوهات شبكات الوصول FTTH / FTTB. تغطي السلسلة الكاملة نسب تقسيم من 1 * 2 إلى 1 * 32 ،مع واجهة SC/APC موحدة، مناسبة لنشر شبكة PON.
المواصفات الأساسية وقائمة النماذج
| النموذج | نسبة الانقسام | نوع الجهاز | مواصفات ذيل الخنزير | معلومات العلامة |
|---|---|---|---|---|
| TAK-PLC-1*2 | 1*2 | أس سي/أب سي | 2.0ملم، 0.5متر | 1*2 PLC Splitter / 1*2-SC-APC-2.0-0.5 |
| TAK-PLC-1*4 | 1*4 | أس سي/أب سي | 2.0ملم، 0.5متر | 1*4 PLC Splitter / 1*4-SC-APC-2.0-0.5 |
| TAK-PLC-1*8 | 1*8 | أس سي/أب سي | 2.0ملم، 0.5متر | 1*8 PLC Splitter / 1*8-SC-APC-2.0-0.5 |
| TAK-PLC-1*16 | 1*16 | أس سي/أب سي | 2.0ملم، 0.5متر | 1*16 PLC Splitter / 1*16-SC-APC-2.0-0.5 |
| TAK-PLC-1*32 | 1*32 | أس سي/أب سي | 2.0ملم، 0.5متر | 1*32 PLC Splitter / 1*32-SC-APC-2.0-0.5 |
ملاحظة:في الملصق، "2.0-0.5" يشير إلى قطر خارجية 2.0 ملم، طول 0.5 م. وصلة SC / APC خضراء مع وجه نهاية زاوية، وفقدان العودة ≥ 55dB، مناسبة لسيناريوهات خدمة CATV + البيانات المختلطة.
المعلمات التقنية
| المعلم | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| طول الموجة التشغيلية (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| الحد الأقصى لخسارة الإدراج (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| الحد الأقصى للتوحيد (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| الحد الأقصى لـ PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| خسارة العودة (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| التوجيه (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| درجة حرارة التشغيل (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| درجة حرارة التخزين (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
ملاحظات الجدوليتم تقديم قيم خسارة الإدراج والتكافل وقيم PDL من قبل الشركة المصنعة (المقاسة في درجة حرارة الغرفة ، لا تشمل خسائر المرفق).فقدان العودة ≥ 55dB يعتمد على أداء موصلات SC/APC (وجهها النهائي الزاوي)يتماشى طول الموجة التشغيلية والاتجاهية ودرجة حرارة التشغيل ودرجة حرارة التخزين مع المعايير الصناعية (IEC 61753-2 و Telcordia GR-1209/1221).بيانات اختبار مفصلة للمنتجات المرسلة، يرجى الرجوع إلى تقرير التفتيش الذي يصاحب كل شحنة.
خصائص المنتج
التكنولوجيا والأداء
- تستند إلى تكنولوجيا دائرة موجات الضوء المستوية (PLC) ، وحدة الانقسام ≤0.5dB (عادة)
- غير حساس للأطوال الموجية ، يدعم التعايش بين EPON و GPON و XGS-PON
- خسارة إدراج ثابتة ، متفوقة على أجهزة تقسيم FBT التقليدية
التثبيت والحماية
- 19 بوصة القياسية 1U رف الصعود الحجرة، يناسب جميع رفات الاتصالات القياسية
- غطاء من الفولاذ المطاط البارد مع طبقة مضادة للستاتيك
- يسهل الإدارة المركزية والكابلات والصيانة في المكاتب المركزية
الواجهة والتوافق
- الاتصال الأخضر الموحد SC/APC ، وجه نهاية زاوية يضمن انخفاض خسارة العودة
- المواصفات الموحدة للخلفية (2.0 ملم ، 0.5 م) ، متوافقة مع معدات OLT الرئيسية وأطر التوزيع البصري (ODF)
- يدعم إدخال / إزالة سريعة وتحديد العيوب
تغطية كاملة
- مصفوفة نسبة الانقسام الكاملة من 1 * 2 إلى 1 * 32
- يلبي متطلبات التقسيم المختلفة من العقد الصغيرة إلى المكاتب المركزية الكبيرة
تطبيقات نموذجية
شبكات الوصول إلى النطاق العريض FTTH
يتم نشرها في رأس OLT ، وتوزيع إشارة OLT واحدة إلى عدة محطات ONT للمشترك.
شبكات الألياف الكوكسية الهجينة HFC
إنخفاض خسارة العودة في واجهة SC / APC يضمن جودة إشارة الفيديو CATV. يدعم تسليم البيانات + خدمات البث في وقت واحد.
شبكات المؤسسات الخاصة / شبكات الحرم الجامعي
تستخدم في تقسيم إشارات وصلات الألياف، وتكرار الخدمة وتوسيع نطاق النطاق الترددي. تلبي متطلبات وصول عقدة متعددة الخدمات.
الأبعاد الميكانيكية والبيئة
| البند | المواصفات |
|---|---|
| نوع الحجرة | 19 بوصة 1U رف التثبيت |
| أبعاد الحجرة (W*D*H) | 483*250*44.5 ملم (عادة) |
| مادة الحاوية | الفولاذ المطاط البارد، طلاء مضاد للستاتيك |
| طريقة التثبيت | المسمار المثبت على الرف (مع أذنين قابلة للتركيب) |
| درجة حرارة العمل | -40°C ~ +85°C |
| درجة حرارة التخزين | -40°C ~ +85°C |
| الرطوبة النسبية | ≤95% (غير مكثفة) |
معلومات الطلب
| النموذج | نسبة الانقسام | المرفق | مواصفات ذيل الخنزير |
|---|---|---|---|
| TAK-PLC-1*2 | 1*2 | أس سي/أب سي | 2.0ملم، 0.5متر |
| TAK-PLC-1*4 | 1*4 | أس سي/أب سي | 2.0ملم، 0.5متر |
| TAK-PLC-1*8 | 1*8 | أس سي/أب سي | 2.0ملم، 0.5متر |
| TAK-PLC-1*16 | 1*16 | أس سي/أب سي | 2.0ملم، 0.5متر |
| TAK-PLC-1*32 | 1*32 | أس سي/أب سي | 2.0ملم، 0.5متر |
ملاحظات:أطوال اللحم المخصصة (على سبيل المثال ، 1.0m ، 1.5m) متوفرة عند الطلب. خيارات الموصول: SC / UPC ، LC / APC ، إلخ. يرجى تحديد عند الطلب.
الأسئلة الشائعة
س: هل أنت مصنع؟
ج: نعم، نحن مصنع ومزود حلول FTTH/مركز البيانات في مدينة شنزن بالصين، تأسست في عام 2000.
س: ما هو MOQ الخاص بك؟
ج: يمكن أن تكون MOQ قطعة واحدة ، ولكن الأسعار تصبح أكثر تنافسية مع كميات أكبر.
س: هل يمكنك اقتباس سعر FOB؟
ج: نعم. نحن نقدم عن طريق الهواء (DHL، TNT، UPS، FEDEX) أو البحر للكميات الكبيرة. نحن نقدم عروض مع الشحن وأوقات التوصيل على أساس متطلباتك التفصيلية.
س: كيف هو نوعيتك؟
ج: إن إنتاجنا يتبع معايير IEC والأوروبية مع شهادات CE و ISO و RoHS و CPR و ANATEL. يتم اختبار جميع المنتجات بنسبة 100٪ قبل التسليم.
س: ما هو وقتك؟
ج: يعتمد على الكمية ونوع المنتج. سلك التصحيح بالألياف البصرية: 2-3 أيام عمل لما يصل إلى 5000 قطعة. لدينا مخزون من المنتجات العادية وتلبية الطلبات العاجلة.
س: ما هو ضمانك؟
ج: ضمان لمدة سنة واحدة لخيوط التصحيح (الأضرار غير الاصطناعية). بالنسبة للأضرار الاصطناعية ، نوفر إصلاحًا مجانيًا مع تغطية العملاء لتكاليف الشحن.
س: ما هو التعبئة الخاصة بك؟
ج: التعبئة المعيارية للتصدير الدولية. طباعة شعار مخصصة متوفرة عند الطلب.
س: هل يمكنك تقديم OEM / ODM؟
ج: نعم، جميع المنتجات تقبل OEM/ODM. يمكننا توقيع اتفاقيات السرية.
س: هل يمكنني الحصول على عينة؟
ج: العينات المجانية متاحة للمنتجات التي تقل قيمتها عن 10 دولارات. يدفع المشتري الشحن قبل التسليم.
س: كيف يمكنني الطلب؟
ج: 1. إرسال استفسار مع مواصفات المنتج والكمية. 2. نحن نقدم الاقتباس مع الوقت الزمني. 3. تأكيد الاقتباس وتلقي PI. 4. يبدأ الإنتاج بعد الدفع. 5.تأكيد تفاصيل المرسلتلقي رقم التتبع بعد التسليم.
س: ما هو مدة الدفع الخاصة بك؟
ج: T/T، Western Union، Paypal، MoneyGram. للمبالغ الكبيرة: 50% إيداع، 50% رصيد قبل التسليم.
مع نفس معايير الجودة، إذا وجدت أسعار أفضل في أماكن أخرى، TAKFLY يمكن أن يطابق ذلك. فريقنا يجلب 3+ سنوات من الخبرة في صناعة الألياف الضوئية لتوفير المساعدة المهنية للمنتج.
