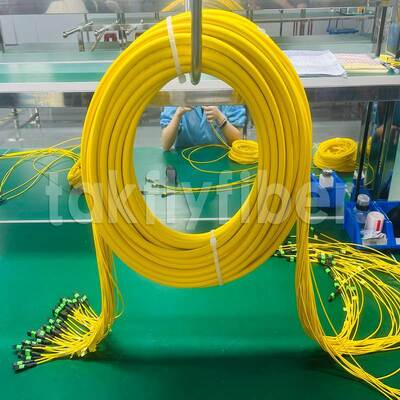

خيط التصحيح ذو الكثافة العالية من Takfly 288-Fiber MPO/MTP
تفاصيل المنتج:
| مكان المنشأ: | شنتشن، الصين |
| اسم العلامة التجارية: | Takfly/OEM |
| إصدار الشهادات: | CE, ISO, RoHS, GS |
| رقم الموديل: | MPO / MTP Patch Cord |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | US $9.88-US $19.88/ Pcs |
| تفاصيل التغليف: | حقيبة PP ثم في الكرتون |
| وقت التسليم: | 3-7 يوم عمل |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون، بايبال |
| القدرة على العرض: | 50000 قطعة/شهر |
|
معلومات تفصيلية |
|||
| جوهر: | متعدد النواة | الموصل أ: | SC |
|---|---|---|---|
| الموصل ب: | MPO /MTP | وضع الألياف: | 50/125um |
| قطر الكابل: | 0.9 / 2.0 / 3.0 | نوع البولندية: | PC/APC |
| خسارة العودة: | MM/PC:20 ديسيبل/SM/APC:60 ديسيبل | فقدان الإدراج: | 0.35 ديسيبل كحد أقصى (نوع 0.15 ديسيبل) |
| مادة غمد الخارجي: | PVC/LSZH | نصف قطر الانحناء ثابت / ديناميكي: | 10d/20d |
| رمز النظام المنسق: | 854470000 | جنس: | ذكر/أنثى |
| إبراز: | سلك التصحيح MPO من 288 ألياف,سلك التصحيح MTP ذو الكثافة العالية,كابل MPO MTP عالي السعة |
||
منتوج وصف
كابل توصيل MPO/MTP فائق الكثافة من Takfly 288 ليفًا
حل كابلات رئيسية عالي الكثافة للألياف للجيل القادم من البنية التحتية فائقة النطاق، يدعم شبكات 400G/800G والشبكات الضوئية الناشئة 1.6T.
نظرة عامة على المنتج
تم تصميم كابل التوصيل MPO/MTP ذو 288 ليفًا لبيئات فائقة النطاق حيث تكون كثافة المنافذ وميزانية الوصلة أمرًا بالغ الأهمية. باستخدام تقنية حلقة MT المصقولة بدقة مع دبابيس توجيه عالية الدقة، يقوم هذا الكابل الرئيسي بمحاذاة مئات الألياف ضمن مساحة صغيرة للنشر السريع.
يتوفر مستويان من الأداء:درجة قياسيةتوفر خسارة إدخال نموذجية تبلغ 0.35 ديسيبل، بينمادرجة منخفضة الفقدتحقق 0.20 ديسيبل نموذجي، مما يحافظ على هامش وصلة قيم عبر قنوات متعددة الموصلات. تخضع كل مجموعة لاختبار مصنع بنسبة 100% لخسارة الإدخال، وخسارة الإرجاع، وهندسة الوجه النهائي ثلاثية الأبعاد.
الميزات الرئيسية
- 288 ليفًافي كابل رئيسي واحد عالي العدد (أعداد قابلة للتخصيص متاحة)
- حلقة MT مصقولة بدقة مع محاذاة دبوس توجيه دون الميكرون
- أداء منخفض الفقد: خسارة إدخال نموذجية ≤ 0.20 ديسيبل، خسارة إدخال قصوى ≤ 0.35 ديسيبل
- أداء قياسي: خسارة إدخال نموذجية ≤ 0.35 ديسيبل، خسارة إدخال قصوى ≤ 0.70 ديسيبل
- توافق SM (G.652 / G.655 / G.657) و MM (OM1-OM5)
- إنشاءات كابلات دائرية صغيرة أو شريطية مسطحة
- خيارات غلاف خارجي من PVC أو LSZH
- إدارة قطبية كاملة من النوع A / B / C مع أغطية ملونة
- تكوينات موصلات ذكر (مع دبابيس) وأنثى (بدون دبابيس)
المواصفات الفنية
الأداء البصري
| المعلمة | درجة قياسية | درجة منخفضة الفقد |
|---|---|---|
| خسارة الإدخال النموذجية | ≤ 0.35 ديسيبل | ≤ 0.20 ديسيبل |
| خسارة الإدخال القصوى | ≤ 0.70 ديسيبل | ≤ 0.35 ديسيبل |
| خسارة الإرجاع (SM APC) | ≥ 60 ديسيبل | ≥ 60 ديسيبل |
| خسارة الإرجاع (MM PC) | ≥ 20 ديسيبل | ≥ 20 ديسيبل |
| طول الموجة للاختبار (SM) | 1310 / 1550 نانومتر | 1310 / 1550 نانومتر |
| طول الموجة للاختبار (MM) | 850 / 1300 نانومتر | 850 / 1300 نانومتر |
المتانة الميكانيكية
| المعلمة | المواصفات |
|---|---|
| دورات الاقتران | ≥ 500 (ΔIL ≤ 0.2 ديسيبل) |
| قوة الشد (كابل 2.0 مم) | ≥ 50 نيوتن |
| التكرار | ≤ 0.1 ديسيبل |
| المتانة | ≤ 0.2 ديسيبل |
| قابلية التبادل | ≤ 0.2 ديسيبل |
الاستقرار البيئي
| المعلمة | المواصفات |
|---|---|
| درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية |
| درجة الحرارة القصوى على المدى القصير | +85 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +80 درجة مئوية |
| دورات الرطوبة والحرارة | ΔIL ≤ 0.3 ديسيبل بعد 5 دورات (-10 درجة مئوية إلى +65 درجة مئوية، 93% رطوبة نسبية) |
| التقادم في درجات الحرارة العالية | ΔIL ≤ 0.3 ديسيبل بعد 168 ساعة عند +85 درجة مئوية |
| التخزين في درجات حرارة منخفضة | ΔIL ≤ 0.2 ديسيبل بعد 24 ساعة عند -40 درجة مئوية |
| الاهتزاز والصدمات | متوافق مع GR-1435-CORE |
السمات المادية
| المعلمة | الخيارات |
|---|---|
| عدد الألياف | 288 (قابل للتخصيص) |
| إنشاء الكابل | دائري صغير (قطر خارجي ≤ 4.5 مم) / شريطي (≤ 3.0 × 5.0 مم) |
| مادة الغلاف | PVC / LSZH (CPR Bca / Cca / Dca) |
| نصف قطر الانحناء (ثابت / ديناميكي) | 10D / 20D |
| الأطوال المتاحة | 0.5 متر إلى 200 متر |
سيناريوهات النشر
| القطاع | عمليات النشر النموذجية | ميزة الكثافة |
|---|---|---|
| مراكز بيانات فائقة النطاق | كابلات رئيسية من العمود الفقري إلى الأوراق بسرعة 800 جيجابت، وصلات بين مجموعات وحدات معالجة الرسوميات للذكاء الاصطناعي | كابل رئيسي واحد يحل محل عشرات الكابلات المزدوجة |
| مكاتب الاتصالات المركزية | ترقيات العمود الفقري لـ ODF، جاهزة لـ 400G coherent optics | نشر سريع باستخدام وحدات فصل MPO-LC |
| البنية التحتية لشبكات الجيل الخامس | وصلات الواجهة الأمامية والوسطى من BBU/DU إلى AAU/RU | تركيب أسرع بنسبة 60% مقارنة بلحام الألياف الفردية |
| الشبكات الصناعية | كابلات رئيسية قوية في أرضية المصنع | مقاومة للصدمات والاهتزازات والعفن |
مزايا التصنيع
- حجم التصنيع: 30,000 متر مربع عبر البحث والتطوير في شنتشن (6,000 متر مربع) والإنتاج في تشونغشان (24,000 متر مربع)
- الإنتاجية: 19 خط MPO مخصص ينتج أكثر من 200,000 قطعة شهريًا
- الريادة في عدد الألياف: كابلات رئيسية قياسية بـ 288 ليفًا مع إمكانية التخصيص
- دورة حياة ممتدة: ≥ 500 دورة اقتران مقارنة بمتوسط الصناعة البالغ 200 دورة
- هامش حراري: تشغيل قصير المدى حتى +85 درجة مئوية
- وضوح القطبية: دعم كامل للنوع A/B/C مع ترميز الألوان
- الحماية البيئية: يتم تقديم تقارير اختبار كاملة للرطوبة والحرارة، ودورات الحرارة، والاهتزاز
دليل الطلب
قم بتكوين كابل التوصيل الخاص بك باستخدام المواصفات التالية:
- عدد الألياف: 288 (أعداد أخرى متاحة عند الطلب)
- درجة الفقد: قياسي / منخفض الفقد
- نوع الكابل: دائري صغير / شريطي
- الغلاف: PVC / LSZH
- الصقل: PC / APC
- القطبية: النوع A / النوع B / النوع C
- الجنس: ذكر (مع دبابيس) / أنثى (بدون دبابيس)
- الطول: 0.5 متر إلى 200 متر
- التفرع: تتوفر كابلات فصل MPO إلى LC/SC/FC
مثال لرمز الطلب
MPO-288-LL-ROUND-LSZH-10M-APC-TYPEA-MALE
ضمان الجودة
- اختبار IL / RL بنسبة 100% مع تقارير اختبار فردية
- فحص بمقياس التداخل ثلاثي الأبعاد (نصف القطر، ارتفاع الألياف، إزاحة الذروة)
- الامتثال لـ IEC 61754-7 و EIA/TIA-604-5
- الشهادات: CE، ISO 9001، ISO 14001، RoHS، REACH، FCC، CPR EN50575، ANATEL
- إمكانية تتبع الدُفعات عبر أرقام تسلسلية فريدة
أسئلة متكررة
من يقوم بتصنيع كابلات التوصيل هذه؟
Takfly Communications، التي تأسست في عام 2000، هي مؤسسة وطنية عالية التقنية تدير مساحة تصنيع تبلغ 30,000 متر مربع (6,000 متر مربع مقر شنتشن، 24,000 متر مربع مصنع تشونغشان). يعمل قسم MPO على 19 خط إنتاج مخصص بإنتاج يتجاوز 200,000 قطعة شهريًا، ويخدم شركاء بما في ذلك Corning و Amphenol و NVIDIA و Coherent عبر أكثر من 128 دولة.
ما هو الحد الأدنى لكمية الطلب؟
قطعة واحدة للعينات. تنطبق أسعار الكميات عند الإنتاج بكميات كبيرة.
ما هي شروط الدفع والشحن؟
T/T و Western Union و PayPal هي المعايير. للطلبات التي تزيد عن 50,000 دولار أمريكي، تتوفر شروط Net-30 / Net-60. تتراوح خيارات الشحن من EXW إلى DDP، مع الشحن الجوي (DHL، FedEx، UPS) للاحتياجات العاجلة والشحن البحري للكميات الكبيرة.
ما هي المهلة الزمنية؟
تشحن العناصر القياسية المتوفرة في المخزون في غضون 2-3 أيام. تتطلب الكابلات الرئيسية المخصصة بـ 288 ليفًا عادةً 3-9 أيام عمل اعتمادًا على التكوين الدقيق.
هل يتم دعم OEM/ODM؟
نعم. تتوفر أغلفة مخصصة وشعارات وألوان أغلفة وتقارير اختبار وتجميعات بموجب حماية اتفاقية عدم الإفصاح (MNDA).
ما هو الضمان المقدم؟
سنة واحدة من التسليم ضد عيوب المواد والتصنيع. تتوفر ضمانات ممتدة.
