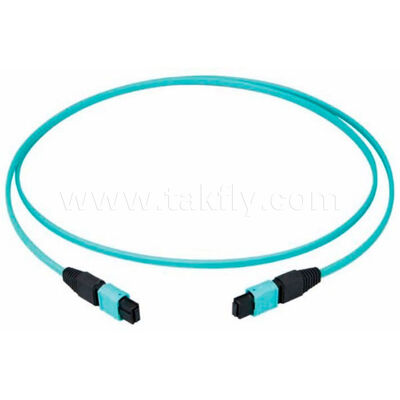

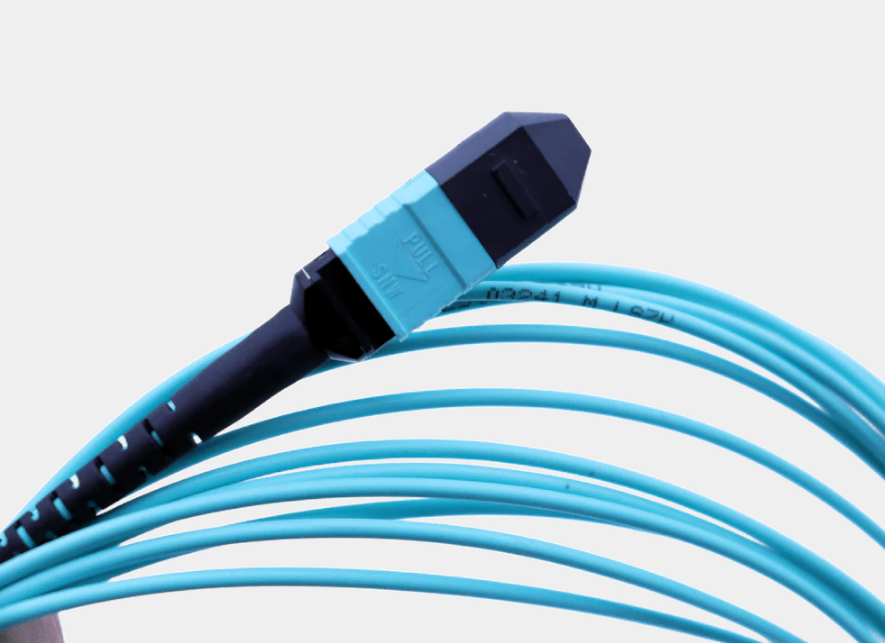

MPO MTP سلك التشغيل متعدد الألياف عالي الكثافة 8/12/24 النواة ، خسارة منخفضة ، 500 دورة التزاوج ، متوافقة مع IEC و TIA
تفاصيل المنتج:
| مكان المنشأ: | شنتشن، الصين |
| اسم العلامة التجارية: | Takfly/OEM |
| إصدار الشهادات: | CE, ISO, RoHS, GS |
| رقم الموديل: | MPO / MTP Patch Cord |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | US $9.88-US $19.88/ Pcs |
| تفاصيل التغليف: | حقيبة PP ثم في الكرتون |
| وقت التسليم: | 3-7 يوم عمل |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون، بايبال |
| القدرة على العرض: | 50000 قطعة/شهر |
|
معلومات تفصيلية |
|||
| جوهر: | متعدد النواة | الموصل أ: | SC |
|---|---|---|---|
| الموصل ب: | MPO /MTP | وضع الألياف: | 50/125um |
| قطر الكابل: | 0.9 / 2.0 / 3.0 | نوع البولندية: | PC/APC |
| خسارة العودة: | MM/PC:20 ديسيبل/SM/APC:60 ديسيبل | فقدان الإدراج: | 0.35 ديسيبل كحد أقصى (نوع 0.15 ديسيبل) |
| مادة غمد الخارجي: | PVC/LSZH | نصف قطر الانحناء ثابت / ديناميكي: | 10d/20d |
| رمز النظام المنسق: | 854470000 | جنس: | ذكر/أنثى |
| إبراز: | سلك التصحيح MPO MTP 24 قلب,كابلات الألياف MPO MTP منخفضة الخسارة,يتوافق IEC مع MPO MTP patch cord |
||
منتوج وصف
MPO MTP High-Density Multi-Fiber Patch Cord (حبل التوصيل متعدد الألياف عالي الكثافة)
8/12/24 النواة، خسارة منخفضة، 500 دورة التزاوج، IEC و TIA متوافقة
لمحة عامة عن المنتج
تم تصميم سلسلة موصلات MPO / MTP متعددة الألياف للاتصالات الضوئية عالية الكثافة في مراكز البيانات ومكاتب الاتصالات المركزية وشركات CATV والبيئات الصناعية.يضمن حبل MT المصبوب بدقة مع دبوس توجيه عالية الدقة محاذاة دقيقة لما يصل إلى 24 ألياف في واجهة واحدةتتوفر درجات أداء قياسية وخسارة منخفضةلتتوافق مع متطلبات ميزانية الروابط المختلفة. جميع المنتجات تلبي معايير IEC 61754-7 و EIA / TIA-604-5 ، مع اختبار المصنع بنسبة 100٪.
الخصائص الرئيسية
- حديد MT المصبوب بدقة لهيومتري القلب المتسقة
- الدبوسات الموجهة عالية الدقة لتحقيق محاذاة موثوقة بعد التزاوج المتكرر
- يدعم 4، 8، 12 أو 24 نسيج في عامل شكل مضغوط
- الخسارة القياسية (≤0.35dB عادة / ≤0.70dB أقصى) والخسارة المنخفضة (≤0.20dB عادة / ≤0.35dB أقصى)
- متوافق مع الألياف ذات الوضع الواحد (G652، G655، G657) ومتعددة الوضع (OM1-OM5)
- أنواع الكابلات المتعددة: حلقة صغيرة (≤ 4.5mm OD) أو شريط (≤ 3.0 × 5.0mm)
- خيارات السترة: PVC أو LSZH (دخان منخفض ، خال من الهالوجين)
- إدارة القطبية: النوع A ، B ، C مع ترميز الألوان وتسميتها
خصائص الأداء المحسنة
الصمود الميكانيكي
- دورات التزاوج:≥ 500 (تغير خسارة الإدراج ≤0.2dB)
- قوة الشد:≥50N للكابل 2.0mm (الموصول إلى الكابل)
- الاهتزاز والصدمة:تلبي متطلبات GR-1435-CORE للاستخدام الصناعي
الموثوقية البيئية
- دورة الحرارة الرطبة:-10°C إلى +65°C، 93% RH، 5 دورات → تغير IL ≤0.3dB
- الشيخوخة عالية الحرارة:85 درجة مئوية لمدة 168 ساعة → تغيرات IL ≤0.3dB
- تخزين درجة حرارة منخفضة:-40 درجة مئوية لمدة 24 ساعة → تغيرات IL ≤0.2dB
دعم إدارة القطبية
- النوع A (مستقيم):الموقع الرئيسي بالتوازي مع موقع الألياف
- النوع B (مقلوب):مفتاح عكس، وضع الألياف المرآة
- النوع C (في الأزواج):أزواج الألياف المجاورة مقايضة
- الأحذية المرموزة بالألوان والملصقات المتاحة لسهولة التعرف عليها
التوافق
متوافقة بالكامل مع جميع محولات MTP / MPO القياسية وموانئ المعدات (QSFP-DD ، OSFP ، SFP-DD ، إلخ). إصدارات الذكور (الدبابيس) والإناث (بدون الدبابيس) متوفرة.
المواصفات التقنية
| المعلم | LC، SC، ST، FC (ألياف واحدة) | MPO/MTP (متعددة الألياف) |
|---|---|---|
| نوع الوجه النهائي | UPC / APC | PC / APC |
| نوع الألياف | SM (G652, G655, G657) ؛ MM (OM1-OM5) | نفس الشيء |
| عدد النواة | 8، 12 ، 24 | نفس الشيء |
| قطر الكابل | 0.9 / 2.0 / 3.0 ملم | طلقة صغيرة: ≤4.5 ملم الشريط: ≤3.0×5.0 ملم |
| خسارة الإدراج (الدرجة القياسية) | ≤0.3 ديسيبل (ألياف واحدة) | عادة ≤0.35 ديسيبل / ماكس ≤0.70 ديسيبل |
| خسارة الإدراج (درجة خسارة منخفضة) | ... | عادة ≤0.20 ديسيبل / ماكس ≤0.35 ديسيبل |
| خسارة العائد (دقيقة) | UPC SM: 40dB ؛ APC SM: 60dB ؛ UPC MM: 25dB | SM APC: 60dB ؛ MM PC: 20dB |
| طول موجة الاختبار | SM: 1310/1550 nm ؛ MM: 850/1300 nm | نفس الشيء |
| التكرار | ≤0.1 ديسيبل | نفس الشيء |
| المدى الطويل | ≤0.2 ديسيبل | نفس الشيء |
| قابلية الاستبدال | ≤0.2 ديسيبل | نفس الشيء |
| درجة حرارة العمل | -20°C ~ +70°C | نفس الشيء |
| درجة حرارة التخزين | -40°C ~ +80°C | نفس الشيء |
| مواد الغلاف الخارجي | PVC / LSZH | نفس الشيء |
| نصف قطر الانحناء (الستاتيكية/الديناميكية) | 10D / 20D | نفس الشيء |
| الطول | مخصصة | مخصصة |
| دورات التزاوج | ... | ≥500 (ΔIL ≤0.2dB) |
| قوة الشد (2.0mm كابل) | ... | ≥50N |
| اختبار الحرارة الرطبة | ... | ΔIL ≤0.3dB بعد 5 دورات |
| الشيخوخة عالية الحرارة | ... | ΔIL ≤0.3dB بعد 168h @ 85°C |
سيناريوهات التطبيق
مركز البيانات - وصلات 40G / 100G / 400G
مثال:12 ألياف منخفضة الخسارة MPO سلك التصحيح ربط QSFP-40G-SR4 إلى منطقة التصحيح.
الفائدة:يستبدل أربعة أزواج LC مزدوجة، يوفر 75٪ من مساحة سلة الكابلات.
الفائدة:يستبدل أربعة أزواج LC مزدوجة، يوفر 75٪ من مساحة سلة الكابلات.
مكتب الاتصالات المركزي - تحديث العمود الفقري
مثال:كابل شريط MPO من 24 ألياف يربط أجزاء ODF مع وحدات MPO-LC.
الفائدة:التنفيذ السريع، جاهز لـ 400G نظرية متماسكة.
الفائدة:التنفيذ السريع، جاهز لـ 400G نظرية متماسكة.
التواصل الصناعي المتشدد
مثال:قفاز MPO مقاوم للتذبذب، درجة حرارة العمل من -40 درجة مئوية إلى +85 درجة مئوية، اجتاز اختبار الصدمة والاهتزاز
الفائدة:المقاومة للرذاذ والعفن في البيئات القاسية
الفائدة:المقاومة للرذاذ والعفن في البيئات القاسية
CATV Headend - توزيع الفيديو متعدد القنوات
مثال:1×12 MPO تقسيم تغذية 12 المستقبلات البصرية.
الفائدة:كثافة عالية، يقلل من فوضى الكابلات.
الفائدة:كثافة عالية، يقلل من فوضى الكابلات.
المزايا التنافسية
| المقارنة | MPO القياسية | هذه السلسلة MPO/MTP |
|---|---|---|
| خسارة إدراج نموذجية | 0.5 ديسيبل | 0.35 dB (std) / 0.20 dB (خسارة منخفضة) |
| دورات التزاوج | 200 | ≥ 500 |
| الحرارة العملية القصوى | 70 درجة مئوية | 85 درجة مئوية (على المدى القصير) ، 70 درجة مئوية (على المدى الطويل) |
| إدارة القطبية | اختياري | النوع الكامل A / B / C مع ترميز الألوان |
| بيانات الاختبار البيئي | غير محدد | الحرارة الرطبة، الدورة الحرارية، تقارير الاهتزاز |
| أطوال مخصصة | محدودة | أي طول من 0.5m إلى 200m |
الطلب والتكييف
| خيار تخصيص | الخيارات |
|---|---|
| عدد النواة | 8، 12 ، 24 |
| درجة الخسارة | القياسية / خسارة منخفضة |
| نوع الكابل | جولة صغيرة / شريط |
| الغطاء الخارجي | PVC / LSZH |
| وجه النهاية | PC / APC |
| القطبية | النوع A / B / C |
| جنس الجهاز | الذكور (مع الدبابيس) / الإناث (بدون الدبابيس) |
| الطول | 0.5 م ~ 200 م |

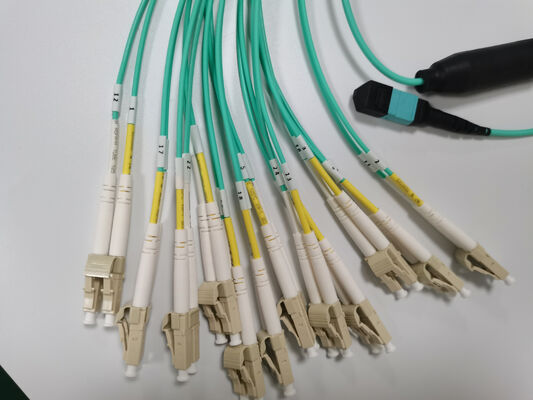

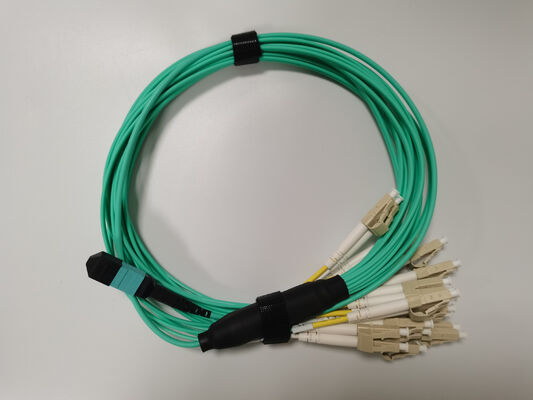

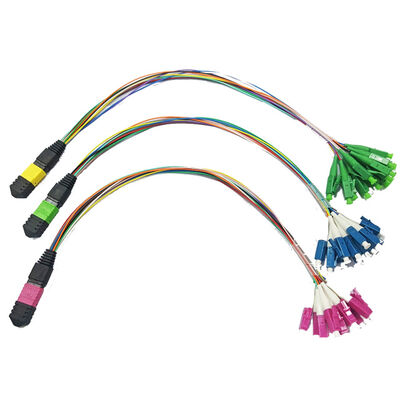

| الإختراق | كابلات MPO إلى كابلات LC / SC المتاحة |
مثال رمز الطلب:
MPO-12-LL-ROUND-LSZH-3M-APC-TYPE-MALEضمان الجودة والشهادات

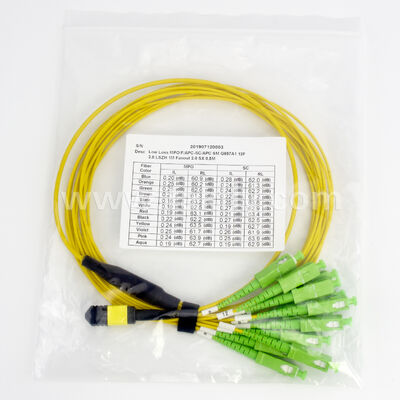

- 100% اختبار IL & RL- كل سلك ملصق يأتي مع تقرير الاختبار
- فحص الاختلاط ثلاثي الأبعاد- نصف قطر الانحناء، ارتفاع الألياف، تحويل حسب معايير IEC
- متوافقة مع RoHS و REACH
- قائمة UL(بالنسبة لمواد LSZH)
ملخص المنتج
هذه السلسلة MPO/MTP متعددة الألياف يقدم الصفات القياسية والخسارة المنخفضة، وتعزيز المتانة الميكانيكية (≥500 دورة التزاوج) ، واستقرار البيئة ثبت (الحرارة الرطبة، الشيخوخة عالية درجة الحرارة) ،وإدارة القطبية الكاملة (النوع A/B/C)إنه مثالي لارتباطات الألياف ذات الكثافة العالية والموثوقية العالية في مراكز البيانات والاتصالات والتطبيقات الصناعية. جميع المواصفات تم اختبارها في المصنع،و تكوينات مخصصة متوفرة.
الأسئلة الشائعة
س: هل أنت مصنع؟
ج: نعم، نحن مصنعون، حل FTTH ومقدم حل مركز البيانات الكلي في شينزن، الصين، تأسست في عام 2000.
س: ما هو MOQ الخاص بك؟
ج: يمكن أن يكون MOQ 1 قطعة واحدة، ولكن السعر ليس تنافسيا.
س: هل يمكنك اقتباس سعر FOB؟
A: نعم. يمكننا التسليم عن طريق الهواء، DHL، TNT، UPC، FEDEX، الخ. بالنسبة للكمية الكبيرة، سنقوم بتسليمها عن طريق البحر. يمكننا اقتباس السعر مع الشحن والوقت الرائد لك.بعد أن تدعونا نعرف متطلبات مفصلة مع كميةلدينا شركات شحن تنافسية. لمزيد من الحلول، يمكنك أن تشعر بالحرية في الاتصال بنا.
س: كيف هو نوعيتك؟
ج: إنتاجنا وفقًا لمعايير IEC وأوروبا. معايير CE و ISO و RoHS و CPR و ANATEL معتمدة. جميع المنتجات هي 100% اختبار قبل التسليم.
س: ما هو وقتك؟
A: يعتمد ذلك على الكمية والمنتجات. للفايبر الضوئية كابل العصابة، يمكن أن يكون الوقت الرئيسي 2-3 أيام عمل داخل 5000 قطعة واحدة.يمكننا التعامل مع الطلبات العاجلة.
س: ما هو ضمانك؟
A: يعتمد على المنتج المختلف، لدينا 1 سنة ضمان للكابل التصحيحي منذ التسليم، ولكن مسؤول فقط عن الضرر غير الاصطناعي.سيتم دفع الشحن من جانبك.
س: ما هو التعبئة الخاصة بك؟
ج: حزمة الصادرات الدولية القياسية. إذا كنت بحاجة إلى طباعة شعارك على التعبئة والتغليف، يرجى إبلاغنا قبل أن نقوم بالاقتباس.
س: هل يمكنك تقديم OEM / ODM؟
ج: نعم، يمكننا. جميع المنتجات تقبل OEM / ODM. يمكننا التوقيع على اتفاقية الخصوصية.
س: هل يمكنني الحصول على عينة؟
ج: يعتمد ذلك على المنتجات، العينة المجانية تحت 10 دولارات أمريكية. سيتم دفع الشحن من قبل المشتري قبل التسليم.
س: كيف يمكنني الطلب؟
أ:
- إرسال البريد أو الاستفسارات مع اسم المنتج، المواصفات، والكمية إلينا.
- سوف نقدم اقتباسنا مع الوقت المحدد.
- بعد أن يتم التأكيد على الاقتباس، سنرسل رسالة إلى حسابنا المصرفي.
- سيتم ترتيب الإنتاج بعد تلقي الدفع
- تأكدي من وصولها قبل تسليمها
- سيتم توفير رقم التتبع بعد التسليم.
س: ما هو مدة الدفع الخاصة بك؟
A: T / T، ويسترن يونيون، باي بال، موني غرام في وقت واحد. للمبالغ الكبيرة، يمكن أن يكون الودائع 50٪ مقدما، 50٪ الرصيد مدفوع قبل التسليم.
