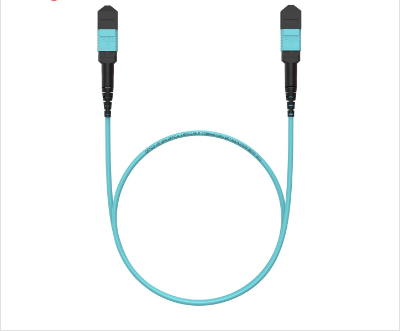

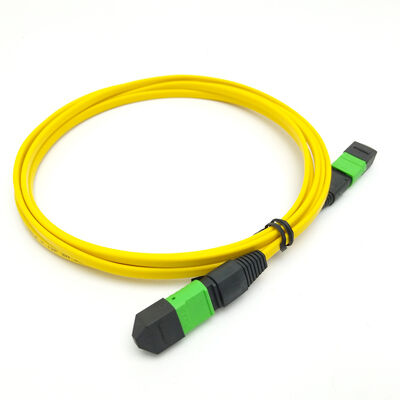

سلك التصحيح MPO/MTP عالي الأداء 8/12/24 الألياف ، خسارة منخفضة ، متوافقة مع IEC و TIA
تفاصيل المنتج:
| مكان المنشأ: | شنتشن، الصين |
| اسم العلامة التجارية: | Takfly/OEM |
| إصدار الشهادات: | CE, ISO, RoHS, GS |
| رقم الموديل: | MPO / MTP Patch Cord |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | US $9.88-US $19.88/ Pcs |
| تفاصيل التغليف: | حقيبة PP ثم في الكرتون |
| وقت التسليم: | 3-7 يوم عمل |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون، بايبال |
| القدرة على العرض: | 50000 قطعة/شهر |
|
معلومات تفصيلية |
|||
| جوهر: | متعدد النواة | الموصل أ: | SC |
|---|---|---|---|
| الموصل ب: | MPO /MTP | وضع الألياف: | 50/125um |
| قطر الكابل: | 0.9 / 2.0 / 3.0 | نوع البولندية: | PC/APC |
| خسارة العودة: | MM/PC:20 ديسيبل/SM/APC:60 ديسيبل | فقدان الإدراج: | 0.35 ديسيبل كحد أقصى (نوع 0.15 ديسيبل) |
| مادة غمد الخارجي: | PVC/LSZH | نصف قطر الانحناء ثابت / ديناميكي: | 10d/20d |
| رمز النظام المنسق: | 854470000 | جنس: | ذكر/أنثى |
| إبراز: | سلك تصحيح MPO MTP منخفض الخسارة,كابل ألياف MPO MTP متوافق مع IEC,سلك MPO MTP عالي الأداء 24 ألياف |
||
منتوج وصف
سلك التصحيح MPO/MTP عالي الأداء 8/12/24 الألياف ، خسارة منخفضة ، متوافقة مع IEC و TIA
سلسلة MPO/MTP متعددة الألياف الموصلة توفر اتصال بصري عالي الكثافة للشبكات اليومية التي تعاني من فقر في النطاق الترددي. تم تصميمها باستخدام محول MT مصبوب بدقة وأدوات توجيه عالية الدقة،يضمن محاذاة الألياف الدقيقة لما يصل إلى 24 ألياف في واجهة واحدةسواء كنت تقوم ببناء مركز بيانات، أو ترقية مكتب الاتصالات المركزي، أو نشر الشبكات الصناعية، هذه العائلة من الموصلات تقدم أداء موثوق به ومثبت في الميدان.
هناك درجتان من الأداء متاحتان لتتناسب مع متطلبات ميزانية الروابط الخاصة بك:
- النسخة القياسية- خسارة إدراج نموذجية ≤0.35dB، أقصى ≤0.70dB
- النسخة ذات الخسارة المنخفضة- خسارة إدراج نموذجية ≤0.20dB، أقصى ≤0.35dB
تتوافق بالكامل مع IEC 61754-7 و EIA / TIA-604-5 ، وتدعم السلسلة كل من الألياف أحادية الوضع (G652 ، G655 ، G657) والألياف متعددة الوضع (OM1-OM5) ، مع وجوه نهاية PC أو APC.
الخصائص الرئيسية
- الدقة صُنعت MT ferrule- الهندسة الأساسية المتسقة لخسارة منخفضة وكرارية عالية
- دبوس توجيه عالية الدقة-موازنة دقيقة، حتى بعد التزاوج المتكرر
- التصميم المدمج- يدعم 4، 8، 12، أو 24 ألياف في جسد اتصال واحد
- درجة خسارة- الإصدارات القياسية والمنخفضة الخسارة لتناسب ميزانيات طاقة الروابط المختلفة
- التوافق على نطاق واسع- العمل مع الألياف SM (G652، G655، G657) وMM (OM1-OM5)
- أنواع الكابلات المتعددة- كابل صغير مستدير (≤4.5mm) أو كابل شريط (≤3.0×5.0mm)
- خيارات الغطاء- PVC أو LSZH ، خالية من الهالوجين منخفضة الدخان للسلامة في الأماكن المغلقة
- متوافق مع الصناعة- IEC 61754-7 و EIA/TIA-604-5
التطبيقات
| قطاع السوق | حالات استخدام نموذجية |
|---|---|
| مراكز البيانات | التصحيح عالي الكثافة بين مفاتيح أعلى الرف ومستويات التجميع |
| الاتصالات | العمود الفقري للمكاتب المركزية، أطر توزيع FTTx |
| شبكات المؤسسات | شبكة إيثرنت جيجابيت، قاعدة عمل أجهزة الصراف الآلي، الكابلات في المباني |
| CATV و الوسائط المتعددة | توزيع إشارات الفيديو، الاتصالات المتبادلة |
| الصناعية | وصلات بصرية متينة، اتصالات بين الإطارات البديلة |
| واجهة الجهاز النشطة | وحدات O/E، أجهزة الإرسال والإستقبال، الاتصالات البصرية المتوازية بين بطاقات الكمبيوتر |
المواصفات التقنية
| المعلم | LC، SC، ST، FC (ألياف واحدة) | MPO/MTP (متعددة الألياف) |
|---|---|---|
| نوع الوجه النهائي | UPC / APC | PC / APC |
| نوع الألياف | SM (G652, G655, G657) ؛ MM (OM1-OM5) | نفس الشيء |
| عدد النواة | 8، 12 ، 24 | نفس الشيء |
| قطر الكابل | 0.9 / 2.0 / 3.0 ملم | طلقة صغيرة: ≤4.5 ملم الشريط: ≤3.0×5.0 ملم |
| خسارة الإدراج | ≤0.3 ديسيبل | المعيار: النوع ≤0.35 / ماكس ≤0.70 ديسيبل خسارة منخفضة: النوع ≤0.20 / ماكس ≤0.35 ديسيبل |
| خسارة العائد (دقيقة) | UPC SM: 40dB أيه بي سي اس ام: 60 ديسيبل UPC MM: 25dB |
SM APC: 60 ديسيبل MM PC: 20dB |
| طول موجة الاختبار | SM: 1310/1550 nm إم إم: 850/1300 nm |
نفس الشيء |
| التكرار | ≤0.1 ديسيبل | نفس الشيء |
| المدى الطويل | ≤0.2 ديسيبل | نفس الشيء |
| قابلية الاستبدال | ≤0.2 ديسيبل | نفس الشيء |
| درجة حرارة العمل | -20°C إلى +70°C | نفس الشيء |
| درجة حرارة التخزين | -40°C إلى +80°C | نفس الشيء |
| مواد الغلاف الخارجي | PVC / LSZH | نفس الشيء |
| نصف قطر الانحناء (الستاتيكية/الديناميكية) | 10D / 20D | نفس الشيء |
| الطول | مخصصة | نفس الشيء |
ملاحظة: جميع القيم تم اختبارها في المصنع. يشترك عمود MPO / MTP في مواصفات أداء بصري متطابقة مع عمود الألياف الواحدة حيث يتم وضع علامة "نفسها".
شرح درجات الأداء
| الدرجة | IL النموذجي | الحد الأقصى لـ | الأفضل ل |
|---|---|---|---|
| المعيار | ≤0.35 ديسيبل | ≤0.70 ديسيبل | التصحيحات ذات الغرض العام، الروابط قصيرة المدى، الاستخدامات الحساسة للتكلفة |
| خسارة منخفضة | ≤0.20 ديسيبل | ≤0.35 ديسيبل | وصلات طاقة عالية، نقل لمسافات طويلة، تطبيقات 40G/100G/400G |
خيارات الكابل والسترة
| نوع الكابل | البعد | مادة الغطاء | استخدام نموذجي |
|---|---|---|---|
| كابل دائري صغير | ≤4.5 ملم OD | PVC أو LSZH | القنوات الداخلية، وعلامات مركز البيانات |
| كابل الشريط | ≤3.0×5.0 ملم | PVC أو LSZH | اختراق ذو كثافة عالية، تشكيل الاندماج الجماعي |
التخصيص وضمان الجودة
- أطوال مخصصة- أي طول من 1m إلى 100m + متاحة.

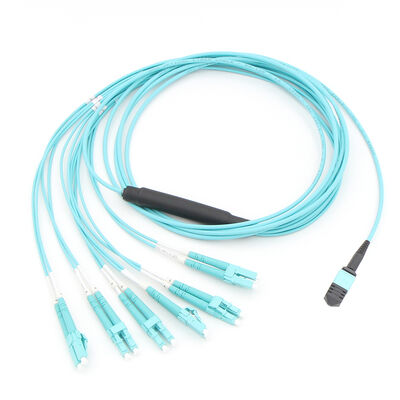

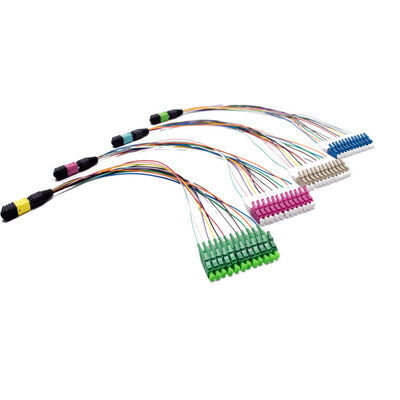

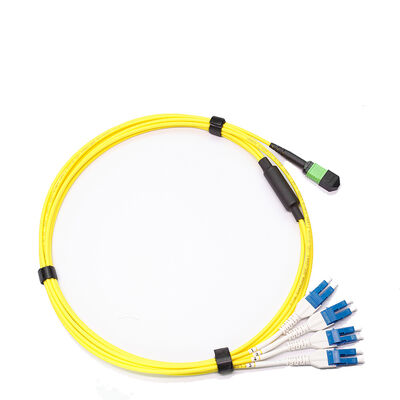

- خيارات الجهاز- يمكن إنهاء MPO / MTP مع LC ، SC ، ST ، FC الاختراقات (كابلات المياه) حسب الحاجة.
- تم اختبارها بنسبة 100%- يتم اختبار كل تجمع لخسارة الإدراج، وخسارة العودة، والهندسة وجه النهاية (مقياس التدخلات والمجهر).
- متوافقة مع ROHS-كل المواد تلبي المعايير البيئية
- التسمية-رقم منفذ تسلسلي، رموز شريطية مخصصة، أو الأحذية الملونة عند الطلب.
مثال الطلب
| عدد الألياف | الدرجة | نوع الكابل | الغطاء | الطول | وجه النهاية |
|---|---|---|---|---|---|
| 12 | خسارة منخفضة | جولة صغيرة | LSZH | 5 م | الـ APC |
رمز الطلب:
(اتصل بنا للحصول على الجدول الكامل للترتيب)
MPO-12-LL-MINI-LSZH-5M-APC(اتصل بنا للحصول على الجدول الكامل للترتيب)
لماذا تختار سلسلة MPO/MTP من Takfly؟
- موثوقية مثبتة- الدقة MT الحاجز والدبابيس دليل ضمان محاذاة ثابتة.
- جاهزة للمستقبل- يدعم ما يصل إلى 24 ألياف، متوافقة مع 40G/100G/400G البصريات.
- صديقة للميدان-سهلة التنظيف، وآلية القفل القوية
- الامتثال العالمي-الهيئة الوطنية لتنفيذ التشريعات، الهيئة الوطنية لتنفيذ التشريعات، الهيئة الوطنية لتنفيذ التشريعات.
الأسئلة الشائعة
س: هل أنت مصنع؟
ج: نعم، نحن مصنعون، حل FTTH ومقدم حل مركز البيانات الكلي في شينزن، الصين، تأسست في عام 2000.
س: ما هو MOQ الخاص بك؟
ج: يمكن أن يكون MOQ 1 قطعة واحدة، ولكن السعر ليس تنافسيا.
س: هل يمكنك اقتباس سعر FOB؟
A: نعم. يمكننا التسليم عن طريق الهواء، DHL، TNT، UPC، FEDEX، الخ. بالنسبة للكمية الكبيرة، سنقوم بتسليمها عن طريق البحر. يمكننا اقتباس السعر مع الشحن والوقت الرائد لك.بعد أن تدعونا نعرف متطلبات مفصلة مع كميةلدينا شركات شحن تنافسية. لمزيد من الحلول، يمكنك أن تشعر بالحرية في الاتصال بنا.
س: كيف هو نوعيتك؟
ج: إنتاجنا وفقًا لمعايير IEC وأوروبا. معايير CE و ISO و RoHS و CPR و ANATEL معتمدة. جميع المنتجات هي 100% اختبار قبل التسليم.
س: ما هو وقتك؟
A: يعتمد ذلك على الكمية والمنتجات. للفايبر الضوئية كابل العصابة، يمكن أن يكون الوقت الرئيسي 2-3 أيام عمل داخل 5000 قطعة واحدة.يمكننا التعامل مع الطلبات العاجلة.
س: ما هو ضمانك؟
A: يعتمد على المنتج المختلف، لدينا 1 سنة ضمان للكابل التصحيحي منذ التسليم، ولكن مسؤول فقط عن الضرر غير الاصطناعي.سيتم دفع الشحن من جانبك.
س: ما هو التعبئة الخاصة بك؟
ج: حزمة الصادرات الدولية القياسية. إذا كنت بحاجة إلى طباعة شعارك على التعبئة والتغليف، يرجى إبلاغنا قبل أن نقوم بالاقتباس.
س: هل يمكنك تقديم OEM / ODM؟
ج: نعم، يمكننا. جميع المنتجات تقبل OEM / ODM. يمكننا التوقيع على اتفاقية الخصوصية.
س: هل يمكنني الحصول على عينة؟
ج: يعتمد ذلك على المنتجات، العينة المجانية تحت 10 دولارات أمريكية. سيتم دفع الشحن من قبل المشتري قبل التسليم.
س: كيف يمكنني الطلب؟
أ:
- إرسال البريد أو الاستفسارات مع اسم المنتج، المواصفات، والكمية إلينا.
- سوف نقدم اقتباسنا مع الوقت المحدد.
- بعد أن يتم التأكيد على الاقتباس، سنرسل رسالة إلى حسابنا المصرفي.
- سيتم ترتيب الإنتاج بعد تلقي الدفع
- تأكدي من وصولها قبل تسليمها
- سيتم توفير رقم التتبع بعد التسليم.
س: ما هو مدة الدفع الخاصة بك؟
A: T / T، ويسترن يونيون، باي بال، موني غرام في وقت واحد. للمبالغ الكبيرة، يمكن أن يكون الودائع 50٪ مقدما، 50٪ الرصيد مدفوع قبل التسليم.
