تاكفلاي MPO/MTP Patch Cord 8/12/24 النواة تصل إلى 576 النواة خسارة منخفضة 500 دورة التزاوج متوافقة مع IEC و TIA
تفاصيل المنتج:
| مكان المنشأ: | شنتشن، الصين |
| اسم العلامة التجارية: | Takfly/OEM |
| إصدار الشهادات: | CE, ISO, RoHS, GS |
| رقم الموديل: | MPO / MTP Patch Cord |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | US $9.88-US $19.88/ Pcs |
| تفاصيل التغليف: | حقيبة PP ثم في الكرتون |
| وقت التسليم: | 3-7 يوم عمل |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون، بايبال |
| القدرة على العرض: | 50000 قطعة/شهر |
|
معلومات تفصيلية |
|||
| جوهر: | متعدد النواة | الموصل أ: | SC |
|---|---|---|---|
| الموصل ب: | MPO /MTP | وضع الألياف: | 50/125um |
| قطر الكابل: | 0.9 / 2.0 / 3.0 | نوع البولندية: | PC/APC |
| خسارة العودة: | MM/PC:20 ديسيبل/SM/APC:60 ديسيبل | فقدان الإدراج: | 0.35 ديسيبل كحد أقصى (نوع 0.15 ديسيبل) |
| مادة غمد الخارجي: | PVC/LSZH | نصف قطر الانحناء ثابت / ديناميكي: | 10d/20d |
| رمز النظام المنسق: | 854470000 | جنس: | ذكر/أنثى |
| إبراز: | خسارة منخفضة في سلك التصحيح MPO MTP,كابل MPO MTP 500 دورة التزاوج,MPO MTP ألياف ضوئية متوافقة مع IEC |
||
منتوج وصف

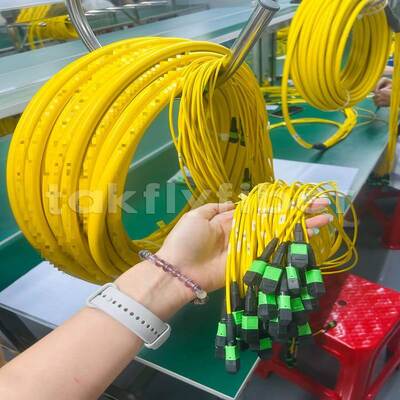

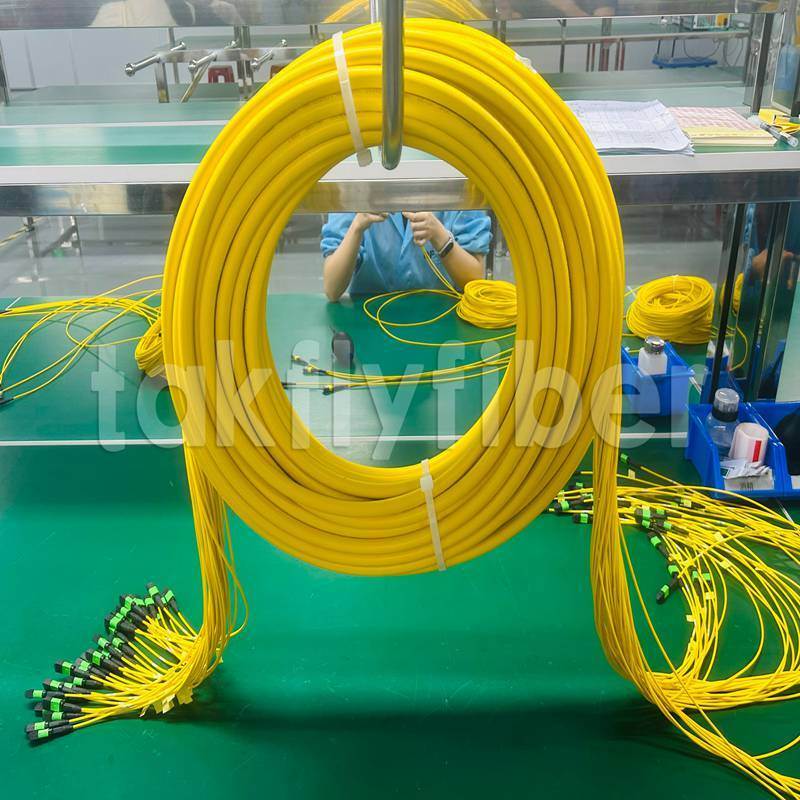

كابل توصيل الألياف المتعدد عالي الكثافة Takfly MPO/MTP
8/12/24 نواة حتى 576 نواة | فقدان منخفض | 500 دورة توصيل | متوافق مع IEC و TIA
نظرة عامة على المنتج
تم تصميم سلسلة موصلات الألياف المتعدد MPO/MTP للوصلات البصرية عالية الكثافة في مراكز البيانات، ومكاتب الاتصالات المركزية، ورؤوس قنوات التلفزيون الكبلي، والبيئات الصناعية. يضمن رأس MT المصبوب بدقة مع دبابيس توجيه عالية الدقة محاذاة دقيقة لما يصل إلى 24 ليفًا في واجهة واحدة، مع تكوينات مخصصة متاحة حتى576 ليفًاللنشر على نطاق واسع.
Takfly Communications تجلب25+ عامًا من الخبرة في التصنيع ODM/OEM لهذه السلسلة. نحن ندير30,000 متر مربع من مساحة الإنتاج عبرمقر رئيسي للبحث والتطوير بمساحة 6,000 متر مربع في شنتشن ومصنع إنتاج عالي الحجم بمساحة 24,000 متر مربع في زونغشان، مع تشغيل19 خط إنتاج MPO مخصص بإنتاج شهري يتجاوز200,000 قطعة. يتوفر درجتا أداء - قياسية ومنخفضة الفقد - لمطابقة متطلبات ميزانية الوصلات المتنوعة. تلبي جميع المنتجات IEC 61754-7 و EIA/TIA-604-5، معاختبار مصنعي بنسبة 100% قبل التسليم.
الميزات الرئيسية
- رأس MT مصبوب بدقة لهندسة نواة متسقة
- دبابيس توجيه عالية الدقة لمحاذاة موثوقة بعد التوصيل المتكرر
- يدعم4، 8، 12، 24 ليفًا في عامل شكل مدمج؛ حلول مخصصة تصل إلى576 ليفًا
- الفقد القياسي: ≤0.35 ديسيبل نموذجي / ≤0.70 ديسيبل كحد أقصى
- الفقد المنخفض: ≤0.20 ديسيبل نموذجي / ≤0.35 ديسيبل كحد أقصى
- متوافق مع الألياف أحادية الوضع (G.652، G.655، G.657) ومتعددة الأوضاع (OM1~OM5)
- أنواع كابلات متعددة: دائري صغير (قطر خارجي ≤4.5 مم) أو شريطي (قطر خارجي ≤3.0×5.0 مم)
- خيارات الغلاف: PVC أو LSZH (دخان منخفض، خالٍ من الهالوجين، معتمد من CPR Bca/Cca/Dca)
- إدارة القطبية: النوع A، B، C مع ترميز لوني وتسميات
- متوفر بنسخ ذكر (مع دبابيس) وأنثى (بدون دبابيس)
المواصفات الفنية
معلمات البصريات والواجهة
| المعلمة | المواصفات |
|---|---|
| نوع الموصل | MPO / MTP (ذكر بدبابيس / أنثى بدون دبابيس) |
| وجه النهاية | PC (MM) / APC (SM) |
| نوع الألياف | SM: G.652، G.655، G.657؛ MM: OM1، OM2، OM3، OM4، OM5 |
| عدد النوى | 4، 8، 12، 24 (مخصص حتى 576 ليفًا) |
| نوع الكابل | دائري صغير (قطر خارجي ≤4.5 مم) / شريطي مسطح (قطر خارجي ≤3.0×5.0 مم) |
| مادة الغلاف | PVC / LSZH (معتمد من CPR Bca/Cca/Dca) |
| الطول | 0.5 متر ~ 200 متر (مخصص) |
| طول الموجة للاختبار | SM: 1310/1550 نانومتر؛ MM: 850/1300 نانومتر |
| فقد الإدخال (درجة قياسية) | نموذجي ≤0.35 ديسيبل / كحد أقصى ≤0.70 ديسيبل |
| فقد الإدخال (درجة منخفضة الفقد) | نموذجي ≤0.20 ديسيبل / كحد أقصى ≤0.35 ديسيبل |
| فقد الإرجاع (SM APC) | ≥60 ديسيبل |
| فقد الإرجاع (MM PC) | ≥20 ديسيبل |
| التكرارية | ≤0.1 ديسيبل |
| المتانة | ≤0.2 ديسيبل |
| قابلية التبادل | ≤0.2 ديسيبل |
| نصف قطر الانحناء (ثابت / ديناميكي) | 10D / 20D |
الموثوقية البيئية والميكانيكية
تخضع جميع كابلات التوصيل MPO/MTP لفحص بيئي صارم لضمان الاستقرار طويل الأمد في عمليات النشر الصعبة:
- دورات التوصيل: ≥500 (تغير في فقد الإدخال ≤0.2 ديسيبل)
- قوة الشد: ≥50 نيوتن (لكابل 2.0 مم، من الموصل إلى الكابل)
- دورات الرطوبة والحرارة: -10 درجة مئوية إلى +65 درجة مئوية، 93% رطوبة نسبية، 5 دورات -> ΔIL ≤0.3 ديسيبل (IEC 61300-2-19)
- التقادم في درجات الحرارة العالية: 85 درجة مئوية لمدة 168 ساعة -> ΔIL ≤0.3 ديسيبل
- التخزين في درجات حرارة منخفضة: -40 درجة مئوية لمدة 24 ساعة -> ΔIL ≤0.2 ديسيبل
- الاهتزاز والصدمات: تلبي متطلبات GR-1435-CORE للاستخدام الصناعي
- الدورات الحرارية: متوافق مع IEC 61300-2-22
- درجة حرارة التشغيل: -20 درجة مئوية ~ +70 درجة مئوية
- درجة حرارة التخزين: -40 درجة مئوية ~ +80 درجة مئوية
سيناريوهات التطبيق
| التطبيق | مثال | الفائدة |
|---|---|---|
| مركز البيانات - وصلات 40G/100G/400G | كابل توصيل MPO منخفض الفقد بـ 12 ليفًا يربط QSFP-40G-SR4 بمنطقة التوصيل | يستبدل 4 أزواج LC مزدوجة، ويوفر 75% من مساحة صينية الكابلات |
| مركز البيانات - وصلات AI Cluster 800G | كابل توصيل MPO بـ 24 ليفًا أو 576 ليفًا بين مفاتيح العمود الفقري ورفوف وحدات معالجة الرسوميات | يدعم بصريات الجيل التالي 800G ومجموعات تدريب الذكاء الاصطناعي بميزانية فقد منخفضة للغاية |
| مكتب الاتصالات المركزي - ترقية العمود الفقري | كابل شريطي MPO بـ 24 ليفًا يربط رفوف ODF الفرعية بوحدات فصل MPO-LC | نشر سريع، جاهز لبصريات 400G المتماسكة |
| 5G الواجهة الأمامية والوسطى | وصلة MPO بـ 8 ألياف تربط BBU/DU بـ AAU/RU عبر CPRI/eCPRI | يقلل وقت التركيب بنسبة 60% مقارنة باللحام الفردي للألياف |
| صناعي - وصلات متينة | وصلة MPO مقاومة للاهتزاز، درجة حرارة التشغيل -40 درجة مئوية إلى +85 درجة مئوية، اجتازت اختبارات الصدمات والاهتزاز | مقاومة رذاذ الملح والعفن للبيئات القاسية |
| رأس قنوات التلفزيون الكبلي - توزيع الفيديو متعدد القنوات | مقسم MPO 1×12 يغذي 12 مستقبلًا بصريًا | كثافة عالية، يقلل من فوضى الكابلات |
| شبكة المؤسسات LAN/SAN - العمود الفقري للحرم الجامعي | كابل توصيل MPO بـ 24 ليفًا بين إطار التوزيع الرئيسي وخزائن المباني | قابلية توسع مستقبلية لاتصال الخوادم 10G/25G/40G |
المزايا التنافسية
| عنصر المقارنة | MPO قياسي (متوسط السوق) | سلسلة Takfly MPO/MTP |
|---|---|---|
| حجم التصنيع | قدرة محدودة | 30,000 متر مربع إجمالي (6,000 متر مربع مقر شنتشن + 24,000 متر مربع مصنع زونغشان) |
| خطوط إنتاج MPO | 3-5 خطوط نموذجية | 19 خط MPO مخصص |
| الإنتاج الشهري | 20,000-50,000 قطعة | 200,000+ قطعة/شهر |
| الحد الأقصى لعدد الألياف | 24-48 نواة | حتى 576 نواة |
| فقد الإدخال النموذجي | 0.50 ديسيبل | 0.35 ديسيبل (قياسي) / 0.20 ديسيبل (منخفض الفقد) |
| دورات التوصيل | 200 | ≥ 500 |
| الحد الأقصى لدرجة حرارة التشغيل | 70 درجة مئوية | 85 درجة مئوية (على المدى القصير)، 70 درجة مئوية (على المدى الطويل) |
| إدارة القطبية | اختياري / يدوي | كامل النوع A/B/C مع ترميز لوني |
| بيانات الاختبار البيئي | غير محددة | تقارير الرطوبة والحرارة، الدورات الحرارية، الاهتزاز متاحة |
| أطوال مخصصة | محدودة | أي طول من 0.5 متر إلى 200 متر |
| قطر الكابل | حجم قياسي | دائري صغير ≤4.5 مم / شريطي ≤3.0×5.0 مم |
الطلب والتخصيص
تقدم Takfly كابلات توصيل MPO/MTP قابلة للتخصيص بالكامل لتلبية متطلبات مشروعك الدقيقة. تشمل الخيارات المتاحة:
- عدد النوى: 4 / 8 / 12 / 24 ليفًا (مخصص حتى 576 ليفًا)
- درجة الفقد: قياسي أو منخفض الفقد
- نوع الكابل: دائري صغير أو شريطي مسطح
- الغلاف الخارجي: PVC أو LSZH (معتمد من CPR Bca/Cca/Dca)
- وجه النهاية: PC (متعدد الأوضاع) أو APC (أحادي الوضع)
- القطبية: النوع A (مستقيم)، النوع B (معكوس)، أو النوع C (زوجي) مع أغطية ملونة
- جنس الموصل: ذكر (مع دبابيس) أو أنثى (بدون دبابيس)
- الطول: أي طول من 0.5 متر إلى 200 متر
- توزيع مروحي: تتوفر كابلات فصل MPO إلى LC/SC/FC عند الطلب
مثال على رمز الطلب
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALE
│ │ │ │ │ │ │ │
│ │ │ │ │ │ │ └────── الجنس: ذكر (مع دبابيس)
│ │ │ │ │ │ │ └────── القطبية: النوع A
│ │ │ │ │ │ └────── وجه النهاية: APC
│ │ │ │ │ └────── الطول: 3 أمتار
│ │ │ │ └────── الغلاف: LSZH
│ │ │ └────── نوع الكابل: دائري (صغير)
│ │ └────── درجة الفقد: منخفض الفقد
│ └────── عدد الألياف: 12 نواة
ضمان الجودة والشهادات
- اختبار IL و RL بنسبة 100% -- يأتي كل كابل توصيل مع تقرير اختبار فردي
- فحص تداخل ثلاثي الأبعاد -- نصف قطر الانحناء، ارتفاع الألياف، وإزاحة القمة وفقًا لمعايير IEC
- معايير الإنتاج -- معايير IEC، المعايير الأوروبية، معايير جودة التصنيع IPC/WHMA-A-620
- الشهادات -- CE، ISO 9001، ISO 14001، RoHS، REACH، FCC، CPR EN50575، ANATEL
- التتبع -- أرقام تسلسل فريدة وسجلات اختبار الدُفعات لكل شحنة
ملخص المنتج
تقدم سلسلة كابلات التوصيل متعددة الألياف MPO/MTP هذه درجات قياسية ومنخفضة الفقد، ومتانة ميكانيكية محسنة (≥500 دورة توصيل)، واستقرار بيئي مثبت (رطوبة حرارية، تقادم في درجات حرارة عالية، تخزين في درجات حرارة منخفضة)، وإدارة قطبية كاملة (النوع A/B/C). يتم تصنيعها عبر30,000 متر مربع من المرافق مع19 خط MPO مخصص وقدرة شهرية تتجاوز200,000 قطعة، تقدم Takfly وصلات ألياف قابلة للتطوير وعالية الموثوقية لمراكز البيانات، والاتصالات، و 5G، ومجموعات الذكاء الاصطناعي، وقنوات التلفزيون الكبلي، والتطبيقات الصناعية. يتم اختبار جميع المواصفات في المصنع، وتتوفر تكوينات مخصصة تصل إلى576 ليفًا.
أسئلة متكررة (FAQ)
س 1: هل أنتم مصنع مباشر أم شركة تجارية؟
ج: نحنمصنع مباشر ومزود حلول شامل مقرنا في شنتشن، الصين، تأسسنا فيعام 2000. بصفتنامؤسسة وطنية عالية التقنية، ندير30,000 متر مربع من مساحة التصنيع عبرمقر رئيسي للبحث والتطوير بمساحة 6,000 متر مربع في شنتشن ومصنع إنتاج عالي الحجم بمساحة 24,000 متر مربع في زونغشان. قسم MPO/MTP لدينا يدير19 خط إنتاج مخصص بقدرة شهرية تتجاوز200,000 قطعة، ويدعم تكوينات تصل إلى576 نواة. نخدم عملاء في128+ دولة، بما في ذلك شركاء من المستوى الأول مثلCorning، Amphenol، NVIDIA، و Coherent50% دفعة مقدمة + 50% رصيد
س 2: ما هو الحد الأدنى لكمية الطلب (MOQ)؟
ج: يمكن أن يكون الحد الأدنى لكمية الطلبقطعة واحدة لتقييم العينات واختبار الدُفعات الصغيرة. ومع ذلك، فإن التسعير يتناسب بشكل إيجابي مع الحجم - الكميات الأكبر تفتح أسعارًا متدرجة تنافسية. لمشاريع مراكز البيانات التي تتطلب آلاف الوحدات، نقدم خصومات حجم للمشاريع وإدارة حساب مخصصة.
س 3: هل يمكنك تقديم أسعار FOB، CIF، أو DDP؟
ج: نعم. نقدم شروط تجارة دولية مرنة بما في ذلك EXW، FOB Shenzhen، CIF، CFR، و DDP (لمناطق مختارة). للتسليمات العاجلة، نشحن عبر الشحن الجوي (DHL، FedEx، TNT، UPS)؛ للطلبات الكبيرة، ننسق الشحن البحري عبر وكلاء شحن تنافسيين. شارك وجهتك وكميتك والشروط المفضلة لديك، وسنقدمعرض أسعار شامل مع الشحن والمهلة الزمنية في غضون 24 ساعة.
س 4: كيف تضمن جودة المنتج واتساقه؟
ج: يتبع إنتاجنا معايير IEC والمعايير الأوروبية، وهو معتمد من CE، ISO 9001، ISO 14001، RoHS، REACH، FCC، CPR، و ANATEL. تشمل ضوابط الجودة الرئيسية:
- اختبار فقد الإدخال وفقد الإرجاع بنسبة 100% على كل كابل توصيل فحص تداخل ثلاثي الأبعاد
- لهندسة وجه نهاية الموصل فحص بيئي وفقًا لسلسلة IEC 61300-2 (رطوبة حرارية، دورات حرارية، اهتزاز) أرقام تسلسل فريدة
- وتقارير اختبار الدُفعات للتتبع الكاملس 5: ما هي المهلة الزمنية القياسية لديك؟
- ج: تعتمد المهلة الزمنية على الكمية والتكوين: المنتجات القياسية:
2-3 أيام عمل لما يصل إلى 5,000 قطعة (مخزنة)
التكوينات المخصصة:
- 3-9 أيام عمل حسب نوع الكابل والقطبية والطولالطلبات العاجلة:
- نحتفظ بمخزون احتياطي للتكوينات الشائعة ويمكننا تسريع الإنتاج للنشر الحرج زمنيًاس 6: ما هي سياسة الضمان الخاصة بك؟
- ج: نقدمضمان لمدة عام واحد
من تاريخ التسليم يغطي عيوب المواد والتصنيع في ظل ظروف التشغيل العادية. بالنسبة للأضرار الاصطناعية، نقدم خدمات إصلاح مجانية (يتحمل العميل تكاليف الشحن المرتجع). تتوفر برامج ضمان ممتدة (2-3 سنوات) لعقود المؤسسات ومراكز البيانات.
س 7: ما هو معيار التعبئة الخاص بك؟ج: يتم شحن جميع المنتجات فيتعبئة قياسية للتصدير الدولي
مع أكياس مضادة للكهرباء الساكنة، وأغطية واقية، وعلب متينة. نقدم
تعبئة OEM بما في ذلك طباعة شعار مخصص، وملصقات تحمل علامة تجارية، ورموز شريطية، وتكوينات منصات نقالة. يرجى تحديد متطلبات التعبئة قبل عرض الأسعار.س 8: هل يمكنك تقديم خدمات OEM/ODM؟ج: نعم. تقبل جميع المنتجات تخصيص OEM/ODM، بما في ذلك ألوان غلاف الموصل، وشعارات محفورة بالليزر، وألوان غلاف الكابل، وتقارير اختبار مخصصة، وتجميعات متخصصة. يمكننا توقيعاتفاقية سرية (MNDA)
لحماية تصميماتك.
س 9: هل يمكنني طلب عينات قبل تقديم طلب بالجملة؟ج: نعم. يتم توفيرعينات مجانية
للمنتجات التي تقل قيمتها عن 10 دولارات أمريكية. بالنسبة للعينات ذات القيمة الأعلى (مثل MPO منخفض الفقد، كابلات الفصل)، نفرض تكلفة الإنتاج مع
خصم كامل مطبق على طلبك بالجملة اللاحق. يدفع المشتري تكلفة شحن العينات، ويتم التسليم عادةً في غضون1-3 أيام عمل.س 10: كيف يمكنني تقديم طلب؟ج: عمليتنا المبسطة:
50% دفعة مقدمة + 50% رصيد
-- أرسل اسم المنتج والمواصفات والكمية عبر البريد الإلكتروني. قم بتضمين عنوان التسليم الخاص بك للحصول على أسعار شاملة للشحن.
عرض أسعار
- -- استلم عرض أسعار مفصل مع المهلة الزمنية والشروط في غضون12-24 ساعة
- .تأكيد -- وافق على عرض الأسعار؛ نصدر50% دفعة مقدمة + 50% رصيد
- .الدفع -- T/T، Western Union، أو PayPal. للطلبات الكبيرة: 50% دفعة مقدمة + 50% رصيد
- قبل الشحن.الإنتاج -- يبدأ التصنيع مع تحديثات التقدم الأسبوعية.التسليم
- -- قم بتأكيد المستلم وطريقة الشحن؛ يتم توفير أرقام التتبع في غضون 24 ساعة من الإرسال.ما بعد البيع
- -- يقوم الدعم المخصص بالمتابعة بشأن التركيب والأداء.س 11: ما هي شروط الدفع التي تقبلونها؟
- ج: نقبلT/T، Western Union، و PayPal
. للشركاء الراسخين وعقود الحجم الكبير (أكثر من 50,000 دولار أمريكي)، نقدم
شروط حساب مفتوح Net-30 أو Net-60 تخضع لموافقة الائتمان. خيارات العملة: USD، EUR، CNY.س 12: هل تقدمون الدعم الفني وإرشادات التركيب؟ج: نعم. يقدم فريق الدعم الفني لدينا (الإنجليزية، الإسبانية، الصينية):
استشارات تصميم البنية التحتية للألياف قبل البيع
تدريب على إدارة القطبية (النوع A/B/C)
أفضل ممارسات التركيب لموصلات MPO/MTP
- استكشاف الأخطاء وإصلاحها بعد النشر وتحليل تتبع OTDR
- دعم في الموقع لمشاريع مراكز البيانات الكبيرة (حسب الترتيب)
