كابل FTTH مايكرو من الألياف الضوئية الداخلي GJFH-2-24 | لمركز البيانات والاتصالات
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | كابل FTTH مايكرو من الألياف الضوئية الداخلي GJFH-2-24 | لمركز البيانات والاتصالات |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | ويسترن يونيون، / تي تي، / بايبال |
| القدرة على العرض: | 1000pcs/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | كابل FTTH مايكرو من الألياف الضوئية الداخلي GJFH-2-24 | لمركز البيانات والاتصالات | توهين SM: | نموذجي 0.36/0.22 |
|---|---|---|---|
| قطر الكسوة (ميكرومتر): | 125 ± 1.0 | توهين مم: | نموذجي 3.0/1.0 |
| عدد الألياف الضوئية: | 1-24ج | لون أنبوب فضفاض: | الكروماتوغرافي |
| مادة غمد: | LSZH | قطر الغمد: | 3.0 ± 0.1 ملم |
| نطاق درجة الحرارة: | -20 درجة مئوية -+60 درجة مئوية | ضمان: | 5 سنوات، صيانة مدى الحياة |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | كابل ألياف ضوئية دقيقة GJFH-2-24,كابل ألياف ضوئية داخلي GJFH,كابلات الألياف الضوئية ذات 24 قلب |
||
منتوج وصف
كابل ألياف بصرية داخلي ميكرو FTTH GJFH-2-24 | لمراكز البيانات والاتصالات
نظرة عامة على كابل الألياف البصرية الداخلي الميكرو GJFH-2-24
تم تصميم كابل الألياف البصرية الداخلي الميكرو GJFH-2-24 لتطبيقات الاتصالات الداخلية عالية الأداء مع خصائص ميكانيكية وبيئية ممتازة.
تطبيقات كابل الألياف البصرية الداخلي الميكرو GJFH-2-24
- وصلة توصيل نشطة للألياف البصرية أو ذيل الألياف
- التوجيه والتوصيل لمواقع مراكز البيانات وشبكات الاتصالات الداخلية
- توصيل الأجهزة ومعدات الاتصالات
خصائص كابل الألياف البصرية الداخلي الميكرو GJFH-2-24
- الألياف المطلية سهلة التقشير
- عنصر تقوية من خيوط الأراميد يوفر مقاومة شد ممتازة
- عدد نوى متعدد بقطر خارجي صغير
- أداء جيد مقاوم للهب مع توهين منخفض مستحث ضمن نطاق درجة حرارة التشغيل
المعلمات والخصائص البصرية
مواصفات الألياف أحادية الوضع
| نوع الألياف | G652D (1310/1550 نانومتر) | G657A1 (1310/1550 نانومتر) | G657A2 (1310/1550 نانومتر) | G657B3 (1310/1550 نانومتر) |
|---|---|---|---|---|
| التوهين (ديسيبل) نموذجي | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| التوهين (ديسيبل) أقصى | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| ميل التشتت الصفري | ≤0.091 بي إس/كم*نانومتر² | ≤0.092 بي إس/كم*نانومتر² | ≤0.092 بي إس/كم*نانومتر² | ≤0.092 بي إس/كم*نانومتر² |
| التشتت (1285~1340 نانومتر) | -3.5 - 3.5 بي إس/(نانومتر*كم) | -3.5 - 3.5 بي إس/(نانومتر*كم) | -3.5 - 3.5 بي إس/(نانومتر*كم) | -3.5 - 3.5 بي إس/(نانومتر*كم) |
| قطر مجال الوضع (@1310 نانومتر) | 9.1±0.4 µم | 8.8±0.4 µم | 8.8±0.4 µم | 8.8±0.4 µم |
| طول موجة القطع للكابل | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر |
| نصف قطر الانحناء الأدنى | 16 مم | 10 مم | 7.5 مم | 5.0 مم |
| قطر الغلاف | 125±1.0 µم | 125±1.0 µم | 125±1.0 µم | 125±1.0 µم |
مواصفات الألياف متعددة الأوضاع
| نوع الألياف | 62.5/125 µم (850/1300 نانومتر) | 50/125 µم (850/1300 نانومتر) | BIOM2+ (850/1300 نانومتر) | BIOM3 (850/1300 نانومتر) | BIOM4 (850/1300 نانومتر) | BIOM5 (850/953 نانومتر/1300 نانومتر) |
|---|---|---|---|---|---|---|
| التوهين (ديسيبل) نموذجي | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| التوهين (ديسيبل) أقصى | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| عرض النطاق الترددي (ميغاهرتز*كم) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| عرض النطاق الترددي الفعال للأوضاع | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 جيجابت إيثرنت SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200 متر/----/---- |
| نصف قطر الانحناء الأدنى | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| قطر الغلاف | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

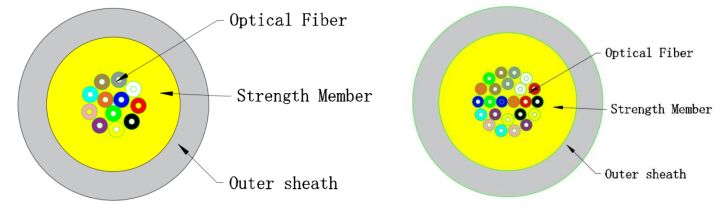

هيكل كابل الألياف البصرية الداخلي الميكرو GJFH-2-24
| الألياف البصرية | عدد الألياف: 1-24C اللون: كروماتوجرافي |
| الغلاف | المادة: LSZH |
| عنصر التقوية | خيوط الأراميد |
| اللون | حسب متطلبات العميل أو نوع الألياف |
| القطر | 3.0±0.1 مم |
الخصائص الميكانيكية والبيئية
| مقاومة الشد | قصير الأجل: 150 نيوتن طويل الأجل: 50 نيوتن |
| مقاومة السحق | قصير الأجل: 500 نيوتن/100 مم طويل الأجل: 100 نيوتن/100 مم |
| نطاق درجة الحرارة | -20 درجة مئوية إلى +60 درجة مئوية |
| نصف قطر الانحناء | ديناميكي: ≥20D ثابت: ≥10D |
التعبئة والتغليف والتسليم
- التعبئة:أسطوانات خشبية للحماية. حسب طلب العميل أو شركتنا.
- طول التسليم:طول اللفة القياسي: 0.5-2.0 كم أو حسب طلب العميل.
علامات الكابل
- علامة الكابل كل متر بالطباعة النافثة للحبر
- سنة التصنيع
- نوع الكابل
- عدد الألياف
- طول الكابل
- إلخ.
- حسب طلب العميل أو شركتنا
صور كابل الألياف البصرية الداخلي الميكرو GJFH-2-24
لماذا تختار TAKFLY؟
- 26+ سنة خبرة في تصنيع منتجات الألياف البصرية
- 450+ عامل تجميع لديهم خبرة 3+ سنوات
- 10+ مهندسي بحث وتطوير مكرسين للابتكار
- 16 آلة حقن وخطوط إنتاج مستوردة من ألمانيا
- 30+ آلة اختبار بما في ذلك OTDR، 3D، VFL، أدوات اختبار IL&RL
- معدات اختبار شاملة: أجهزة اختبار قوة الشد، أجهزة اختبار مقاومة السحق، أجهزة اختبار الطاقة، أجهزة فحص الضوء
- علامات تجارية OEM مقبولة
- مشاركة في المعارض العالمية: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، Global Source Electronic Exhibition
مراقبة الجودة
- فحص المواد الخام في الموقع قبل الإنتاج
- فحص كامل بعد كل عملية فردية
- فحوصات شاملة للإنتاج شبه المكتمل
- فحص كامل للمنتج النهائي قبل التعبئة
- فحوصات في الموقع قبل الشحن
معلومات التسليم
- عينات: 1-3 أيام عمل
- طلبات الإنتاج الضخم: 3-7 أيام عمل
- التعبئة:أكياس بلاستيكية، كراتين، ومنصات متاحة حسب الطلب
