ADSS-100M كابل ألياف بصرية هوائي ذاتي الدعم بالكامل عازل كهربائي - ألياف 4/6/12/24/48/96، امتداد 100 متر، تركيب هوائي ذاتي الدعم
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | دكس-مدرعة-T1771 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$0.01 ~ US$1200/PC |
| تفاصيل التغليف: | اسفنجة + صندوق + كرتون |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
|
معلومات تفصيلية |
|||
| نصف قطر الانحناء: | 20 د / 15 د | تثبيت: | جوي |
|---|---|---|---|
| غمد: | LSZH | كونيكور: | SC/PC إلى SC/PC |
| القطر: | 8.5 ~ 16 ملم | نوع الكابل: | وضع واحد |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية | سمحت قوة الشد: | 100n <1000n |
| طول: | 2000 متر لكل لفة أو حسب الطلب | عدد الألياف: | 2 نواة/4 نواة |
| حزمة النقل: | طبل خشبي | التعبئة: | دورم خشبي |
| سترة: | بولي كلوريد الفينيل | طريقة التثبيت: | داخلي/خارجي |
| نوع الموصل: | لك/أويك | عدد الألياف: | 12 |
| مادة السترة الخارجية: | بي | جوهر: | 12، اختياري |
| وقت الضمان: | 20 سنة | سحق المقاومة: | ≥1000 نيوتن/100 مم |
| بنية الكابل: | نوع القوس العازل الضيق | رمز المنتج: | جيكستش-1ب |
| مادة غمد الخارجي: | MDPE | قوة الشد: | ≥ 100N |
| أقصى قوة الشد: | 1000n | نموذج: | SC/APC~SC/APC |
| فقدان الإدراج: | 0.2dB | القطر الخارجي: | 4.5 ملم أو حسب طلب العميل |
| المادة الخارجية: | أسلاك معدنية | معيار: | IEC60794 |
| عضو القوة: | تصنيع المعدات الأصلية | رقم الألياف: | 12 النوى |
| سنة التصنيع: | 2010 | لون الغلاف الخارجي: | أسود ، رمادي ، أبيض |
| اختبار الطول الموجي: | 1310 نانومتر ~ 1550 نانومتر | نموذج الكابل: | GJPFJV |
| اهتزاز: | .20.2 ديسيبل | طَرد: | رام خشبي |
| تعزيز: | الحديد أو KFRP أو FRP | الغلاف الخارجي: | بي |
| الألياف الأساسية: | 2 ~ 144 النوى | معدل البيانات: | 4*10 جرام |
| خيارات الألياف: | G652D، G657A، OM1، OM2، OM3، OM4 | الوزن الاسمي: | 83 |
| الطول الموجي لقطع الكابل: | lccc 1260um | طريقة التثبيت: | غبار / تركيب مدفون مباشر |
| أنبوب: | تصميم الأنبوب الفضفاض | مادة: | PE / LSZH |
| ميناء: | نينغبو | لون: | أصفر أو مخصص |
| مادة السترة: | بولي كلوريد الفينيل | عدد النواة: | بناء على طلبك |
| شحن: | TNT,DHL,UPS,FEDEX أو EMS | داخلي أو خارجي: | داخلي |
| حجم الأسطوانة: | 300x300x300 | طول الألياف: | 1M أو مخصص |
| وضع الألياف: | الوضع الفردي G652D G657A | الكلمات الرئيسية: | كابل ADSS |
| شبكة: | الجيل الرابع ، الجيل الثالث 3G | تصنيع المعدات الأصلية: | مرحباً |
| عدد الموصلات: | ≥ 10 | ||
| إبراز: | كابل الألياف الضوئية ADSS 4-96 ألياف,كابل الألياف الجوية ذو الحمل الذاتي بطول 100 متر,تركيب كابل الألياف الضوئية الكامل للكهرباء |
||
منتوج وصف
ADSS-100M كابل الألياف الضوئية الهوائي ذاتي الدعم العازل بالكامل
نظرة عامة على المنتج
كابل ADSS (الدعم الذاتي للعازل الكهربائي بالكامل) عبارة عن كابل هوائي غير معدني مصمم للتركيب المباشر بين الأعمدة أو الأبراج دون الحاجة إلى سلك مراسلة فولاذي. تدعم هذه السلسلة امتدادات بطول 100 متر ومتوفرة بعدد ألياف يبلغ 4 أو 6 أو 12 أو 24 أو 48 أو 96 أليافًا. يتميز بهيكل أنبوبي فضفاض مع مواد عازلة بالكامل ولا يحتوي على مكونات معدنية، فهو مثالي لخطوط نقل الجهد العالي وتطبيقات الاتصالات العامة.
خصائص الألياف الضوئية (G.652D)
| فئة | أغراض | وحدة | قبل الكابلي | بعد برقية |
|---|---|---|---|---|
| الخصائص البصرية | التوهين عند 1310 نانومتر | ديسيبل / كم | ≥ 0.34 | ≥ 0.38 |
| التوهين عند 1550 نانومتر | ديسيبل / كم | ≥ 0.21 | ≥ 0.28 | |
| الطول الموجي صفر التشتت | نانومتر | 1300 ~ 1324 | ||
| منحدر التشتت صفر | ملاحظة/(نانومتر²*كم) | ≥ 0.092 | ||
| الطول الموجي لقطع الكابل μcc | نانومتر | ≥ 1260 | ||
| معامل التشتت 1550 نانومتر | ملاحظة / (نانومتر * كم) | ≥ 18 | ||
| معامل التشتت 1625 نانومتر | ملاحظة / (نانومتر * كم) | ≥ 22 | ||
| الحد الأقصى من الألياف الفردية PMD | ملاحظة/√كم | ≥ 0.1 | ||
| الخصائص الهندسية | قطر مجال الوضع (MFD) عند 1310 نانومتر | ميكرومتر | 8.7 ~ 9.5 | |
| قطر مجال الوضع (MFD) عند 1550 نانومتر | ميكرومتر | 9.8 ~ 10.8 | ||
| مؤشر المجموعة للانكسار عند 1310 نانومتر | / | 1.466 | ||
| مؤشر المجموعة للانكسار عند 1550 نانومتر | / | 1.467 | ||
| قطر الكسوة | ميكرومتر | 125 ± 0.7 | ||
| قطر الطلاء | ميكرومتر | 235-250 | ||
| خطأ في تركيز النواة/الكسوة | ميكرومتر | ≥ 0.6 | ||

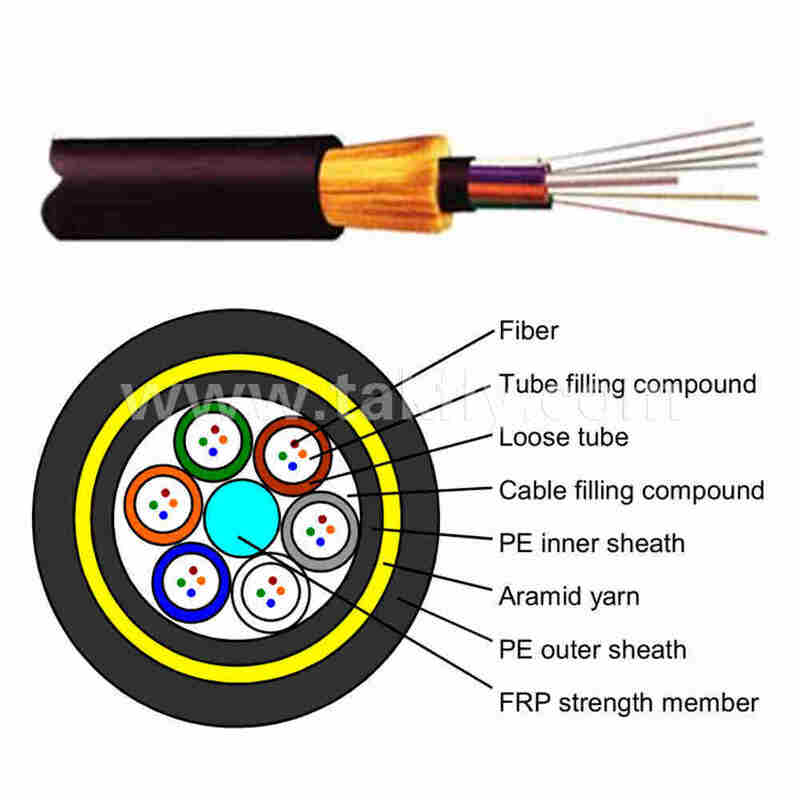

بناء الكابلات ومعلمات الأداء
| أغراض | الأوصاف |
|---|---|
| فئة الألياف الضوئية | G652D |
| عدد الألياف | 24 | 48 | 96 |
| بناء | 1+6 | 1+8 |
| مادة سي إس إم | فرب |
| مادة أنبوبية فضفاضة | بت |
| مادة مانعة للماء | خيوط وشريط مانع للماء |
| عضو القوة المحيطية | خيوط الأراميد |
| مادة الغلاف الخارجي | إم دي بي إي (أسود) |
| قطر الكابل (مم) | 9.5 | 10.0 | 11.8 |
| الوزن (كجم/كم) | 70 | 75 | 110 |
| الحد الأقصى المسموح به للشد (N) | 2700 |
| تمتد (م) | 100 |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
مواصفات التعبئة والطبل
- طول التعبئة: 2.0 ~ 4.0 كم لكل طبل
- نوع الطبل: طبل مركب خشبي، نوع التصدير
- التبخير: تقديم التقرير والختم عند الضرورة
وضع علامات على الكابلات
تتم طباعة الغلاف الخارجي بنفث الحبر كل متر مع سنة التصنيع ونوع الكابل وعدد الألياف وعلامات الطول. العلامات المخصصة متاحة حسب متطلبات العملاء.
التطبيقات
- الاتصالات الهوائية على خطوط نقل الجهد العالي (10 كيلو فولت ~ 220 كيلو فولت)
- أتمتة نظام الطاقة الشبكات الخاصة
- العمود الفقري لشبكة منطقة العاصمة وروابط الوصول
- المنشآت طويلة المدى عبر الأنهار أو الوديان
- الوصول إلى النطاق العريض في المناطق الريفية والجبلية
الامتثال للمعايير
- DL/T 788-2016 (صناعة الطاقة الكهربائية)
- YD/T 980-2002 (صناعة الاتصالات)
- إيك 60794-4
- إيي 1222
- تيلكورديا GR-20
طلب المعلومات
| نموذج | عدد الألياف | فترة | مادة غمد | تطبيق نموذجي |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100 م | إم دي بي إي | خطوط / توزيع الجهد المنخفض |
| ADSS-100M-6X | 6 | 100 م | إم دي بي إي | خطوط / توزيع الجهد المنخفض |
| ADSS-100M-12X | 12 | 100 م | إم دي بي إي | خطوط الجهد المتوسط |
| ADSS-100M-24X | 24 | 100 م | إم دي بي إي | خطوط الجهد العالي |
| ADSS-100M-48X | 48 | 100 م | إم دي بي إي | خطوط الجهد العالي / EHV |
| ADSS-100M-96X | 96 | 100 م | إم دي بي إي | الاتصالات العمود الفقري |
بالنسبة لعدد الألياف 4/6/12، يرجى تقديم رمز لون الألياف وتكوين الأنبوب السائب عند الطلب. سيتم تصميم المصنع وفقا لذلك.
الأسئلة المتداولة
هل أنت منتج؟
نعم، نحن شركة مصنعة وحلول FTTH ومزود الحلول الشاملة لمركز البيانات في شنتشن، الصين، تأسست في عام 2000.
ما هو موك الخاص بك؟
موك يمكن أن يكون قطعة واحدة، ولكن التسعير يصبح أكثر تنافسية مع كميات أكبر.
هل يمكنك اقتباس سعر فوب؟
نعم. نقوم بالتوصيل عن طريق الجو (DHL، TNT، UPS، FEDEX) أو البحر لكميات كبيرة. نحن نقدم حلول شحن تنافسية مع تفاصيل الشحن والمهلة الزمنية.
كيف هي الجودة الخاصة بك؟
يتبع إنتاجنا معايير IEC والمعايير الأوروبية مع شهادات CE وISO وRoHS وCPR وANATEL. يتم اختبار جميع المنتجات بنسبة 100% قبل التسليم.
ما هو المهلة الزمنية الخاصة بك ؟
يعتمد على الكمية والمنتجات. أسلاك تصحيح الألياف الضوئية: 2-3 أيام عمل لما يصل إلى 5000 قطعة. نحن نقوم بتخزين المنتجات العادية ونتعامل مع الطلبات العاجلة.
ما هو الضمان الخاص بك؟
ضمان لمدة عام على أسلاك التصحيح (الضرر غير الاصطناعي). بالنسبة للأضرار الاصطناعية، فإننا نقدم إصلاحًا مجانيًا مع تغطية تكاليف الشحن للعملاء.
ما هي التعبئة الخاصة بك؟
الحزمة القياسية للتصدير الدولي. طباعة الشعار المخصص متاحة عند الطلب قبل عرض الأسعار.
هل يمكنك تقديم OEM/ODM ؟
نعم، جميع المنتجات تقبل OEM/ODM. يمكننا التوقيع على اتفاقيات السرية.
هل يمكنني الحصول على عينة؟
عينات مجانية متاحة للمنتجات أقل من 10 دولارات. يدفع المشتري أجرة النقل قبل التسليم.
كيف يمكنني الطلب؟
- إرسال استفسار مع تفاصيل المنتج والكمية
- نحن نقدم الاقتباس مع المهلة الزمنية
- قم بتأكيد عرض الأسعار واستلام PI مع التفاصيل المصرفية
- يبدأ الإنتاج بعد الدفع
- تأكيد المرسل إليه قبل التسليم
- احصل على رقم التتبع بعد الشحن
ما هو مصطلح الدفع الخاص بك؟
/ تي تي، ويسترن يونيون، بايبال، مونيغرام. للكميات الكبيرة: إيداع 50% ورصيد 50% قبل التسليم. نحن نطابق أسعار السوق التنافسية.
