كابل ضوئي FTTH داخلي صغير 2000 متر LSZH/PVC/PU | لمركز البيانات وحلول الشبكات
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | كابل ضوئي FTTH داخلي صغير 2000 متر LSZH/PVC/PU | لمركز البيانات وحلول الشبكات |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | ويسترن يونيون، / تي تي، / بايبال |
| القدرة على العرض: | 1000pcs/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | كابل ضوئي FTTH داخلي صغير 2000 متر LSZH/PVC/PU | لمركز البيانات وحلول الشبكات | القطر الخارجي (مم): | 3.0-17.5 ملم |
|---|---|---|---|
| عدد الألياف: | 2-24 أو 26-144 | تعزيز الأساسية: | خيوط الأراميد |
| مادة: | فرب | مادة السترة: | إل إس إتش / بي في سي |
| لون: | أصفر للكابل أحادي الوضع، برتقالي للكابل متعدد الأوضاع؛ أو الألوان الأخرى المتاحة عند الطلب | الطول الموجي: | 1310 نانومتر، 1550 نانومتر |
| القطر (± 1 ميكرومتر): | 125 ميكرومتر | قطر الطلاء (±5 ميكرومتر): | 250 ميكرومتر |
| درجة حرارة التشغيل: | -20 درجة مئوية ~ 70 درجة مئوية | طول: | 2000 م أو حسب الطلب |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | Indoor MINI Optical Cable 2000M,LSZH Fiber Optic Cable,PVC MINI Optical Cable |
||
منتوج وصف
كابل FTTH داخلي MINI 2000M LSZH/PVC/PU
كابلات البصرية المصغرة من 2-24 جوهر تستخدم الألياف الملونة Φ250μm كوسيلة اتصال بصرية. يتم لف أليافها الملونة في طبقة من خيط الأراميد كوحدة لتعزيز القوة ،والتي تم طيها لصنع طبقة من كلوريد الفوليفينيل (PVC) أو مادة خالية من الهالوجين ذات الدخان المنخفض (LSZH)، معدل الدخان المنخفض، خال من الهالوجين، مضاد للحريق) سترة.
يتم استخدام كابلات البصرية الصغيرة من 26-144 جوهر كوحدة فرعية (ألياف لون 250μm ، الخيط الأراميد هو عنصر تعزيز ، غلاف داخلي 3.0mm) ،مادة بلاستيكية معززة بالألياف (FRP) وضعت في مركز النواة كتمديد غير معدني، الوحدة الفرعية محاطة مع FRP حولها، الوحدة الفرعية هي غطاء مادة PVC أو LSZH، والطبقة الأخيرة من بوليفينيل كلوريد (PVC) أو مواد خالية من الهالوجين منخفضة الدخان (LSZH، منخفضة الدخان،خالية من الهالوجينمعطلة للنار) سترة.
التطبيقات
- الألياف الضوئية النشطة للاتصال القفز أو الألياف الذيل
- توجيه وتصحيح موقع مركز البيانات وشبكة الاتصالات الداخلية
- ربط الأدوات ومعدات الاتصالات
الخصائص
- الألياف المغطاة سهلة القشرة
- العنصر المُعزّز من الخيوط الأراميدية يجعل الكابلات البصرية لها مقاومة ممتازة للانسداد
- عدد متعدد النواة والقطر الخارجي الصغير، بنية تعزيز مركز غير معدنية
- أداء جيد لضبط اللهب ، وانخفاض الضعف المنشود في نطاق درجة حرارة التشغيل
- تلبية مختلف متطلبات السوق والعملاء
المعايير والخصائص البصرية
| نوع الألياف البصرية | طول موجة الاختبار | التآكل | عرض النطاق الترددي الكامل للحقن (MHZ.km) | عرض النطاق الترددي الفعلي (MHZ.km) | الحد الأدنى لقطر الانحناء ((ملم) |
|---|---|---|---|---|---|
| G652D | 1310/1550nm | 0.36-022 | 0.5/0.4 | .... | 16 |
| G657A1 | 1310/1550nm | 0.36-022 | 0.5/0.4 | .... | 10 |
| G657A2 | 1310/1550nm | 0.36-022 | 0.5/0.4 | .... | 7.5 |
| 62.5/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥200/500 | 30 |
| 50/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥500/500 | 30 |
| OM3 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | 7.5 |
| OM4 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | 7.5 |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | ≥3500/1850/500 | 7.5 |

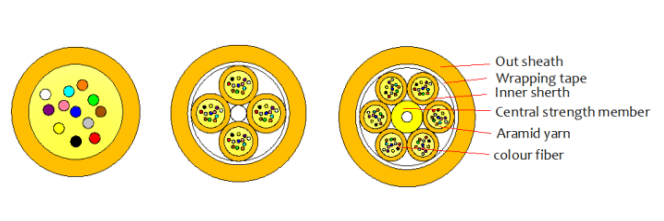

هيكل المنتج
| عدد الألياف | 2-24 | 26-144 |
|---|---|---|
| الألياف البصرية | قطر ((± 1μm): 125μm قطر الطلاء ((± 5μm): 250μm اللون: 1. الأزرق 2. البرتقالي 3. الأخضر 4. البني 5. الرمادي 6. الأبيض 7. الأحمر 8. الأسود 9. الأصفر 10. البنفسجي 11. الوردي 12. الماء |
|
| الوحدة الفرعية | قطر ((±0.15mm): 3.0mm تسليط الأساس: خيط الأراميد مادة الغطاء: PVC/LSZH اللون: الأصفر للكابلات ذات الوضع الواحد، البرتقالي للكابلات متعددة الأوضاع؛ أو ألوان أخرى متوفرة عند الطلب |
|
| إضافية | ملء | |
| عضو قوة | تعزيز المركز: FRP | |
| الغطاء الخارجي | مادة الغطاء: PVC/LSZH اللون: الأصفر للكابلات ذات الوضع الواحد، البرتقالي للكابلات متعددة الأوضاع؛ أو ألوان أخرى متوفرة عند الطلب |
| كابل | عدد الألياف | عدد الوحدات الفرعية (12٪/مجموعة) | القطر الخارجي (ملم) | وزن الكابلات (كجم/كيلومتر) | قوة الشد القصوى ((N) | مقاومة السحق (N/100mm) | نصف قطر المنحنى الدقيق ((D) | درجة حرارة العمل |
|---|---|---|---|---|---|---|---|---|
| 2-24 | / | 3.0 | 8 | 80/150 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 1000 | 20/10 | -20 °C ~ +70 °C |
صورة المنتج
لماذا اخترت تاكفلي؟
المصنع المهني:
- مع أكثر من 25 عاما من الخبرة في تصنيع منتجات الألياف البصرية
- أكثر من 450 عامل تجميع مع خبرة 3 سنوات
- أكثر من 10 مهندسين للبحث والتطوير
- 16 مجموعة من آلة الحقن المستوردة من ألمانيا و 16 خط إنتاج
- أكثر من 30 مجموعة من آلات الاختبار: أداة اختبار OTDR، 3D، VFL، IL&RL؛ اختبار قوة التوتر، اختبار مقاومة السحق، اختبار مقياس الطاقة، اختبار الضوء، إلخ.
- العلامة التجارية OEM مقبول
- المعرض: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، المعرض الإلكتروني العالمي Soure، إلخ.
مراقبة الجودة:
- التحقق المباشر من المواد الخام المقبلة التفتيش قبل الإنتاج
- التحقق الكامل بعد كل عملية فردية انتهت
- فحص كامل للإنتاج نصف
- تحقق من المنتجات النهائية بشكل كامل قبل التعبئة
- التحقق المباشر قبل الشحن
التسليم:
- العينات: 1-3 أيام عمل
- طلب الإنتاج الضخم: 3-7 أيام عمل
- التعبئة والتغليف: كيس بلاستيكي، الكرتون والحاويات متوفرة وفقا لطلبك
