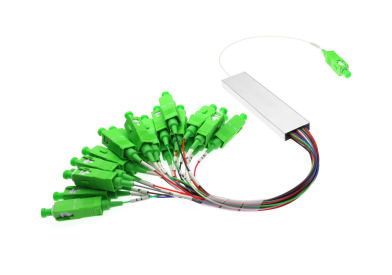

1*N ألياف ضوئية 9/125 um PLC الوضع الواحد
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | PLC مستو مقسم دائرة الموجة الخفيفة |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | Western Union ، T/T ، /PayPal |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | 1*32 الألياف البصرية 9/125 أم وضع واحد PLC مستو مقسم دائرة الموجة الخفيفة | الطول الموجي التشغيلي (نانومتر): | 1260 ~ 1650 |
|---|---|---|---|
| النوع (1*ن): | 1*2 1*4 1*8 1*16 1*32 1*64 | الحد الأقصى لخسارة الإدراج (DB): | 3.9 7.2 10.3 13.5 16.8 20.3 |
| الحد الأدنى لخسارة الإرجاع (ديسيبل): | 55 | نوع الألياف: | قطاع تقييس الاتصالات G657A1 وG657A2 وG.652D |
| الحد الأقصى لاستقرار درجة الحرارة (ديسيبل): | 0.5 ((معتاد 0.3)) | درجة حرارة التشغيل （℃）: | -40 ~ +85 |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | جهاز تقسيم PLC من وضع واحد,ألياف ضوئية 9/125 أمم مقسم,دائرة موجات ضوئية مسطحة |
||
منتوج وصف
مقسم الألياف الضوئية 1×32 9/125 ميكرومتر أحادي الوضع PLC
مقسم PLC (دائرة الضوء المستوية) هو جهاز توزيع طاقة عالي الأداء يعتمد على تقنية الركيزة الكوارتز المتكاملة. تقسم هذه المقسمات أحادية الوضع 1×N و 2×N إشارات الضوء بشكل موحد من مدخل واحد أو اثنين إلى مخارج متعددة، ويمكنها أيضًا العمل في الاتجاه المعاكس لدمج إشارات متعددة في ليف واحد أو اثنين.
التطبيقات
- شبكات الاتصالات
- أنظمة الشبكات البصرية السلبية (PON)
- عمليات نشر الألياف إلى المنزل (FTTH)
- أنظمة توزيع CATV
- شبكات نقل الفيديو
الميزات الرئيسية
- نطاق طول موجة التشغيل واسع النطاق
- أداء فقد إدخال منخفض
- فقد يعتمد على الاستقطاب (PDL) ضئيل
- تصميم مدمج وفعال من حيث المساحة
- توحيد ممتاز بين القنوات
- موثوقية عالية واستقرار طويل الأمد
المواصفات الفنية
| المعلمة | القيمة |
|---|---|
| طول موجة التشغيل (نانومتر) | 1260 ~ 1650 |
| نوع الألياف | ITU-T G657A1, G657A2 و G.652D |
| أقصى استقرار لدرجة الحرارة (ديسيبل) | 0.5 (0.3 نموذجي) |
| درجة حرارة التشغيل (درجة مئوية) | -40 ~ +85 |
| درجة حرارة التخزين (درجة مئوية) | -40 ~ +85 |
أداء مقسم 1×N
| النوع | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| أقصى فقد إدخال (ديسيبل) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| أقصى توحيد (ديسيبل) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| أقصى PDL (ديسيبل) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
أداء مقسم 2×N
| النوع | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| أقصى فقد إدخال (ديسيبل) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| أقصى توحيد (ديسيبل) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| أقصى PDL (ديسيبل) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
ملاحظة: جميع القياسات تتم في درجة حرارة الغرفة، والموصلات غير مدرجة.
أبعاد التعبئة والتغليف
تعبئة مقسم 1×N
| نوع العبوة | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| صندوق معدني أساسي (طول × عرض × ارتفاع مم) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| صندوق معدني مصغر (مم) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| صندوق بلاستيكي معياري (مم) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
تعبئة مقسم 2×N
| نوع العبوة | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| صندوق معدني أساسي (طول × عرض × ارتفاع مم) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| صندوق معدني مصغر (مم) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| صندوق بلاستيكي معياري (مم) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |

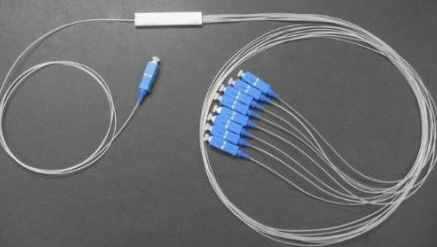

صور المنتج
لماذا تختار TAKFLY؟
- 26+ سنة من الخبرة في تصنيع الألياف الضوئية
- 450+ عامل تجميع ذو خبرة مع 3+ سنوات خبرة
- 10+ مهندسي بحث وتطوير متخصصين يقودون الابتكار
- 16 آلة حقن مستوردة من ألمانيا وخطوط إنتاج
- 30+ آلة اختبار متقدمة بما في ذلك OTDR، 3D، VFL، أجهزة اختبار IL&RL
- معدات اختبار جودة شاملة: أجهزة اختبار قوة الشد، أجهزة اختبار مقاومة السحق، أجهزة اختبار مقياس الطاقة، أجهزة فحص الضوء
- علامات تجارية OEM مقبولة
- مشاركة في المعارض العالمية: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، Global Source Electronic Exhibition
عملية مراقبة الجودة
- فحص عينات المواد الخام قبل الإنتاج
- فحص كامل بعد كل عملية فردية
- فحوصات شاملة للإنتاج نصف المكتمل
- فحص كامل للمنتج النهائي قبل التعبئة
- فحوصات عشوائية قبل الشحن
معلومات التسليم
- عينات: 1-3 أيام عمل
- طلبات الإنتاج الضخم: 3-7 أيام عمل
- التعبئة والتغليف: أكياس بلاستيكية، كراتين، ومنصات متاحة حسب الطلب
أسئلة متكررة
س1: كيف يمكنني الحصول على الكتالوج وقائمة الأسعار الخاصة بكم؟
ج1: يرجى تقديم بريدك الإلكتروني أو معلومات الاتصال الخاصة بك عبر موقعنا الإلكتروني لتلقي الكتالوج وقائمة الأسعار.
س2: هل يمكنني التفاوض على الأسعار؟
ج2: نعم، قد ننظر في خصومات لأحمال حاويات متعددة من البضائع المختلطة.
س3: كم ستكون تكاليف الشحن؟
ج3: تعتمد تكاليف الشحن على حجم شحنتك وطريقة الشحن. سنقدم التكاليف عند الطلب.
س4: هل يمكنني زيارتكم؟
ج4: بالتأكيد! يقع مصنعنا في شنتشن، الصين. يرجى الاتصال بنا لتحديد موعد.
س5: ماذا لو كانت هناك مشكلة في الجودة عند استلام البضائع؟
ج5: إذا واجهت مشاكل في الجودة عند فتح العبوة، يرجى التقاط صور للرجوع إليها. سيقوم قسم مراقبة الجودة لدينا بالتحقيق وتقديم أفضل الحلول، بالإضافة إلى تنفيذ تحسينات الجودة للإنتاج المستقبلي.
س6: ما هي شروط التعبئة والتغليف الخاصة بكم؟
ج6: نقوم عادة بتعبئة البضائع في صناديق فقاعية وكراتين، ولكن يمكننا تلبية طلبات التعبئة المخصصة من العملاء.
س7: ما هي شروط الدفع الخاصة بكم؟
ج7: T/T 30% كوديعة، و 70% رصيد قبل التسليم. نقدم صورًا للمنتجات والتعبئة قبل الدفع النهائي.
س8: ما هي شروط التسليم الخاصة بكم؟
ج8: EXW، FOB، CFR، CIF، DDU
س9: ماذا عن وقت التسليم الخاص بكم؟
ج9: بشكل عام 5-7 أيام عمل بعد استلام الدفعة المقدمة. يعتمد وقت التسليم المحدد على العناصر وكمية الطلب.
س10: هل يمكنكم الإنتاج وفقًا للعينات؟
ج10: نعم، يمكننا تصنيع المنتجات بناءً على عيناتك أو رسوماتك الفنية.
إذا كنت مهتمًا بمنتجاتنا أو لديك أي أسئلة، فلا تتردد في الاتصال بنا في أي وقت!
