تصميم حديث للوحة التصحيح MPO عالية الكثافة وحامل الحامل | جمعيات كابلات MPO | لحل شبكة الألياف
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | تصميم حديث للوحة التصحيح MPO عالية الكثافة وحامل الحامل | جمعيات كابلات MPO | لحل شبكة الألياف |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | Western Union ، T/T ، Moneygram/PayPal |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | تصميم حديث للوحة التصحيح MPO عالية الكثافة وحامل الحامل | جمعيات كابلات MPO | لحل شبكة الألياف | نوع الوجه النهائي: | اتحاد الوطنيين الكونغوليين وAPC. الكمبيوتر الشخصي وAPC |
|---|---|---|---|
| نوع الألياف: | SM (G652، G655، G657)، ； ملم (OM1-OM5) | قطر الكابل: | 2.0、3.0 أو حسب الطلب (البسيط/المزدوج) |
| فقدان الإدراج: | ≤ 0.3 ديسيبل | خسارة العودة: | UPC SM≥50dB، APC SM≥ 60 ديسيبل، PC MM ≥ 35 ديسيبل |
| التكرار: | ≤ 0.1 | الطول الموجي: | سم:1310/1550 مم:850/1300 |
| درجة حرارة التشغيل: | -20 درجة مئوية ~ 70 درجة مئوية | درجة حرارة التخزين: | -40 ℃ ~ 80 ℃ |
| مادة غمد الخارجي: | بولي كلوريد الفينيل، LSZH | نصف قطر الانحناء (ثابت/ديناميكي): | 10d/20d |
| طول: | حسب الطلب | ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا |
| إبراز: | لوحة التصحيح MPO ذات الكثافة العالية,مجموعات الكابلات MPO المثبتة على الرف,حل MPO لشبكة الألياف |
||
منتوج وصف
لوحة التصحيح MPO ذات الكثافة العالية ومصعد الرف
تصميم جديد 1U-19 بوصة MPO/MTP عالية الكثافة رف-تثبيت الألياف التصحيح لوحة الهندسة لتطبيقات مركز البيانات الكبيرة، تركيبات MDF،إدارة وحدة توزيع الألياف، وغيرها من بيئات الألياف المتكاملة عالية الكثافة.

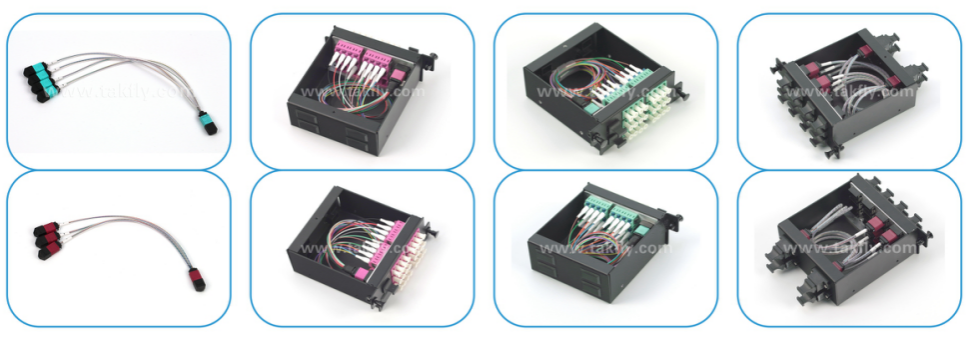

هذه اللوحة اللاصقة MPO / MTP 1U 19 بوصة تستوعب 4 وحدات كاسيت متصلة مسبقًا ، بقدرة أقصى من 1152 قلبًا لمواجهة MPO أو 96 قلبًا لمواجهة LC.يتم وضع كل مربع وحدات مستقلة المنتهية مسبقًا داخل إطار توزيع الألياف الضوئية لإكمال تجميع لوحة التصحيح الكاملة.
التطبيقات
- أنظمة الأسلاك الكثيفة للاتصال بالألياف الضوئية بين المباني
- ربط بين الروابط البصرية في المعدات النشطة البصرية للكابلات LAN
- محطات أساسية للاتصالات
- غرف مراكز البيانات في المناطق الصناعية
- غرف مراكز البيانات في المباني التجارية
- أنظمة CATV
- شبكات LAN
- شبكات الشبكات الواسعة
- نشر FTTX
الخصائص الرئيسية
- تثبيت في خزانات 19 بوصة للقيام بإدارة مركزية للوحدة الكاسيتية
- تصميم 1U عالي الكثافة مع قدرة على 1152 ألياف (MPO) أو 96 ألياف (LC)
- منفذ الدخول المتاح على اللوحة الأمامية أو الخلفية ، منفذ الإخراج على اللوحة الأمامية
- وصلات MPO/MTP من ذكر أو أنثى متوفرة مع تحديد موقع PIN الدقيق ومحول
- تصميم وحدات مع هيكل قفل القفل والتحديد الواضح لسلسلة الخط
- مادة من سبيكة الألومنيوم عالية الجودة مع سطح طلاء كهربائي
- بناء مضغوط وخفيف الوزن ومقاوم للصدمات ومهدئ للحريق ومقاوم للتآكل
مخططات التكوين
تشكيل النموذج A1
| سعة الكاسيت LGX | LGX | الطاقة الكلية | نوع الجهاز | الحجم | التطبيق |
|---|---|---|---|---|---|
| R: 72F MPO × 4 أجزاء T: 24F MPO × 12 قطعة = 288F |
4 | 1152F | MPO × 16 × 4 | 1 يو | 1 A1 LGX كاسيت يربط مع 12 C3 LGX كاسيت |
تشكيل النموذج A2
| سعة الكاسيت LGX | LGX | الطاقة الكلية | نوع الجهاز | الحجم | التطبيق |
|---|---|---|---|---|---|
| R: 72F MPO × 4 أجزاء T: 48F MPO × 6 قطعة = 288F |
4 | 1152F | MPO × 10 × 4 | 1 يو | 1 A2 LGX كاسيت يربط مع 3 C1 LGX كاسيت |
تشكيل النموذج B1
| سعة الكاسيت LGX | LGX | الطاقة الكلية | نوع الجهاز | الحجم | التطبيق |
|---|---|---|---|---|---|
| R: 72F MPO × 1 pc T: 16F MPO × 3 أجزاء + 24F MPO × 1 pc = 72F |
4 | 288F | MPO × 5 × 4 | 1 يو | يتصل بأجهزة نقل 400G وكاسيتات C3 LGX |
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| نوع الألياف | SM (G652, G655, G657) ؛ MM (OM1-OM5) |
| المرفق | الموظف الموظف الموظف الموظف الموظف الموظف |
| قطر الكابل | جولة صغيرة: ماكس 4.5 ملم؛ الشريط: ماكس 3.0 × 5.0 ملم؛ 0.9/0.6 |
| خسارة الإدراج | المعيار: ≤0.35/0.7dB؛ خسارة منخفضة: ≤0.2/0.35dB؛ LC: ≤0.3dB |
| خسارة العائد | أيه بي سي إس إم: 60 ديسيبل؛ بي سي إم: 20 ديسيبل؛ يو بي سي إم: 40 ديسيبل |
| طول موجة الاختبار | SM: 1310/1550nm ؛ MM: 850/1300nm |
| الأبعاد | صندوق الوحدة: 93 × 100 × 39 مم؛ غلاف الآلة: 482 × 200 × 44.2 مم |
| المواد | الألومنيوم |
معلومات عن العبوة
| الوزن | حجم الصندوق الداخلي | أبعاد الصندوق الخارجي | الوزن لكل صندوق |
|---|---|---|---|
| 1.5 كجم | 500×280×80ملم | 510×300×420ملم | 11 كجم |
لماذا تختار شركة "تاكفلي"؟
التصنيع المهني
- 26+ سنوات من الخبرة في تصنيع منتجات الألياف الضوئية
- 450+ عامل تجميع مع خبرة 3+ سنوات
- 10 + مهندسين البحث والتطوير
- 16 ألمانيا مستوردة آلات الحقن وخطوط الإنتاج
- آلات اختبار أكثر من 30 بما في ذلك أدوات اختبار OTDR و 3D و VFL و IL&RL
- العلامات التجارية المتوفرة
- المشاركة في المعارض العالمية
مراقبة الجودة
- فحص المواد الخام الواردة
- فحص كامل بعد كل عملية إنتاج
- فحص جودة نصف الإنتاج
- فحص المنتج النهائي قبل التعبئة
- عمليات التحقق الفورية قبل الشحن
التسليم
- العينات: 1-3 أيام عمل
- الإنتاج الجماعي: 3-7 أيام عمل
- خيارات تغليف مرنة متاحة
الأسئلة الشائعة
س1: كيف يمكنني الحصول على الكتالوج وقائمة الأسعار الخاصة بك؟
ج1: يرجى إعطاء بريدك الإلكتروني أو معلومات الاتصال الخاصة بك من خلال موقعنا على شبكة الإنترنت لتلقي كتالوجنا وقائمة الأسعار.
س2: هل يمكنني التفاوض على الأسعار؟
ج2: نعم، نحن نقدم خصومات على حاويات متعددة من البضائع المختلطة.
س3: كم ستكون تكاليف الشحن؟
ج3: تكاليف الشحن تعتمد على حجم الشحن وطريقة الشحن. نحن نقدم عروض عرضية عند الطلب.
س4: هل يمكنني زيارة مصنعكم؟
ج4: نعم، مصنعنا يقع في شنتشن، الصين. يرجى الاتصال بنا لتحديد موعد.
س5: ماذا لو كانت هناك مشاكل نوعية مع البضائع؟
A5: إذا نشأت مشاكل جودة، يرجى تقديم الصور لقسم مراقبة الجودة لدينا لتحليل وحل. نحن نحسن باستمرار عمليات الجودة لدينا.
