PON مقياس الطاقة الضوئية | لشبكات GPON /EPON وXGPON/ XGSPON
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | PON متر الطاقة الضوئية |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | Western Union ، T/T ، Moneygram/PayPal |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | PON مقياس الطاقة الضوئية | لشبكات GPON /EPON وXGPON/ XGSPON | منطقة المرور (نانومتر): | 1470 نانومتر ~ 1505 نانومتر |
|---|---|---|---|
| مادة: | -40dBm ~ + 10dBm | العزلة عند 1490/1550 (ديسيبل): | > 40 ديسيبل |
| نوع الموصل: موصل بصري: | FC/SC/ST محول عالمي قابل للتبديل/2.5 | نوع الألياف: | SM 9/125um |
| درجة حرارة العملية ((°C): | -10 ℃ ～ 60 ℃ | وزن: | 425 جرام |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | مقياس الطاقة البصرية PON لشبكات GPON,عداد الطاقة البصرية EPON مع الضمان,أداة الألياف الضوئية للشبكة XGSPON |
||
منتوج وصف

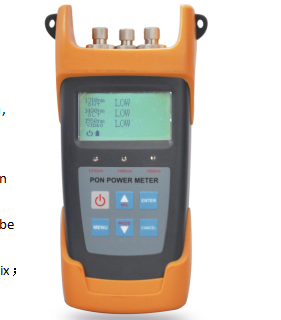

عداد الطاقة البصرية PON لشبكات GPON/EPON و XGPON/XGSPON
عداد الطاقة الضوئي 10G XGS PON يمكنه قياس قيم الطاقة لإشارات الاتصال الصاعد والانخفاض في شبكات GPON/EPON و XGPON/XGSPONوكذلك قياس طول الموجة من قوة إشارة downlink في 1490/1550/1577nm.
لمحة عامة عن المنتج
مصمم لتطبيقات FTTx والصيانة ، يختبر هذا عداد الطاقة ويقدر في وقت واحد إشارات الصوت والبيانات والفيديو.إنها أداة أساسية لبناء وصيانة مشاريع PON.
التطبيقات
- استخدام ككابل إطلاق/استقبال OTDR
- فقدان رابط الاختبار مع OTDR
- قياس خسارة الإدراج والانعكاس لموصلي النهاية القريبة / البعيدة
- قاطع النبض لأول انعكاس عند بداية الألياف
الخصائص الرئيسية
- قياس وعرض متزامن للإشارات الصوتية والبيانات والفيديو على BPON/EPON/GPON
- قياس متزامن لجميع الأطوال الموجية الثلاث (1490nm ، 1550nm ، 1310nm)
- قياس وضع الانفجار من 1310nm أعلى التيار
- ربط برنامج الكمبيوتر لتحديد الحد الأدنى ونقل البيانات ومعايرة طول الموجة
- منفذ اتصال USB لنقل البيانات إلى الكمبيوتر
- تخزين 1000 عنصر قياس في جهاز أو كمبيوتر
- عداد الطاقة البصرية و VFL مع منفذ واحد (نموذج 3213A)
- عرض اختياري باللغة الصينية والإنجليزية
- 10 مجموعات مختلفة من الحدود مع مصابيح LED الحالة (موافقة ، تحذير ، فشل)
- وظيفة الإيقاف التلقائي لمدة 10 دقائق (يمكن تشغيلها / إيقاف تشغيلها)
- تصميم مفاتيح إرغونومية ذات حساسية عالية
- تصميم صغير وخفيف الوزن
- نماذج متعددة متاحة لوظائف مختلفة
المواصفات التقنية
وحدة PON
| المعلم | المواصفات |
|---|---|
| 1310 قياسات أعلى التيار | |
| منطقة المرور (nm) | 1260nm1360nm |
| نطاق القياس (dBm) | -40dBm+10dBm |
| الطاقة الخارجة (ماكس) | 15dBm |
| العزل @1490/1550 (dB) | >40 ديسيبل |
| خطأ قياس وضع الانفجار | < ± 0.5 ديسيبل |
| 1490 قياسات التداول | |
| منطقة المرور (nm) | 1470nm-1505nm |
| نطاق القياس (dBm) | -40dBm+10dBm |
| الطاقة الخارجة (ماكس) | 15dBm |
| العزل @1310/1550 (dB) | >40 ديسيبل |
| 1550 قياسات أسفل التيار | |
| منطقة المرور (nm) | 1535nm1570nm |
| نطاق القياس (dBm) | -40dBm+10dBm |
| الطاقة الخارجة (ماكس) | 25dBm |
| العزل @1310/1490nm | >40 ديسيبل |
| دقة القياس | |
| عدم اليقين الطبيعي (dB) | ± 0.5 ديسيبل |
| الخطيّة (dB) | ± 0.1dB |
| خسارة الإدراج عبر (dB) | < 1.5 ديسيبل |
| معلومات عامة | |
| نوع الكاشف | INGAAs |
| الجهاز الضوئي | المكيف العالمي FC/SC/ST قابل للتبادل/2.5 |
| نوع الألياف | SM 9/125um |
| وحدة القياس | ديسيبل/ديسيبل/إكس واط |
| الدقة (dB) | 0.01 ديسيبل |
| تشغيل الجهد (V) | التيار المتردد 3.3 فولت 5.5 فولت |
| إمدادات الطاقة | بطارية 3pc 1.5V |
| وقت التشغيل المستمر (س) | PON:90h OPM:100h VFL:50h |
| درجة حرارة التشغيل (°C) | -10 درجة مئوية 60 درجة مئوية |
| درجة حرارة التخزين (°C) | -25 درجة مئوية 70 درجة مئوية |
| الوزن (كيلوغرام) | 425 جرام |
ملاحظة: وقت تشغيل البطارية هي كلها للآلة التي لا تشغل الضوء الخلفي، إذا تم تشغيل الضوء الخلفي سيتم تقصير وقت التشغيل.
وحدة قياس الطاقة البصرية العادية
| المعلم | المواصفات |
|---|---|
| دقة القياس | |
| عدم اليقين الطبيعي (dB) | ± 0.5 ديسيبل |
| الخطيّة (dB) | ± 0.1dB |
| نطاق القياس (dBm) | -70 ديسيبل أم + 6 ديسيبل أم |
| معلومات عامة | |
| وحدة القياس | دي بي/دي بي ام |
| الدقة (dB) | 0.01 ديسيبل |
| طول الموجة للتعديل (nm) | 1310/1490/1550/1625 |
| نوع الكاشف | INGAAs |
| الجهاز الضوئي | المكيف العالمي FC/SC/ST قابل للتبادل/2.5 |
وحدة VFL
| المعلم | المواصفات |
|---|---|
| الطاقة الخارجة | >0.5mW |
| طول الموجة | 650nm |
| الجهاز الضوئي | المكيف العالمي FC/SC/ST قابل للتبادل/2.5 |
| نوع الألياف | SM/MM |
الحزمة القياسية
| البند | الوصف | كمية |
|---|---|---|
| 1 | اختبار PON | وحدة واحدة |
| 2 | دليل المستخدم | 1 ٪ |
| 3 | كابل USB | 1 ٪ |
| 4 | أجهزة البرمجيات | 1 ٪ |
| 5 | 1بطارية AA بقوة 5 فولت | 3 ٪ |
لماذا تختار شركة "تاكفلي"؟
- 26+ سنوات من الخبرة في تصنيع منتجات الألياف الضوئية
- 450+ عامل تجميع مع خبرة 3+ سنوات
- 10 + مهندسين البحث والتطوير المكرسين للابتكار
- 16 ألمانيا استوردت آلات الحقن و 16 خط إنتاج
- آلات اختبار أكثر من 30 بما في ذلك أدوات اختبار OTDR و 3D و VFL و IL&RL
- تعريف العلامة التجارية المعتمد
- المشاركة في المعارض العالمية: OFC، ECOC، CommunicAsia، وغيرها
مراقبة الجودة
- فحص المواد الخام الواردة قبل الإنتاج
- فحص كامل بعد كل عملية فردية
- عمليات فحص شاملة للإنتاج شبه المنتهي
- فحص كامل للمنتج النهائي قبل التعبئة
- عمليات التحقق الفورية قبل الشحن لضمان الجودة
معلومات التسليم
العينات:1-3 أيام عمل
ترتيب الإنتاج الجماعي:3-7 أيام عمل
العبوة:كيس بلاستيكي، كرتون و منصات للتعبئة المتاحة بناء على الطلب
الأسئلة الشائعة
س1: كيف يمكنني الحصول على الكتالوج وقائمة الأسعار الخاصة بك؟
ج1: يرجى إعطاء بريدك الإلكتروني أو معلومات الاتصال الخاصة بك من خلال موقعنا الإلكتروني للكتالوج والأسعار.
س2: هل يمكنني التفاوض على الأسعار؟
ج2: نعم، نعتبر خصومات لحمولات حاويات متعددة من البضائع المختلطة.
س3: كم ستكون تكاليف الشحن؟
ج3: تكاليف الشحن تعتمد على حجم الشحن وطريقة الشحن. نحن نقدم عروض عرضية عند الطلب.
س4: هل يمكنني زيارتك؟
ج4: نعم ، مصنعنا في شينزين ، الصين. يرجى الاتصال بنا لتحديد موعد.
س5: ماذا لو كانت هناك مشكلة جودة عندما نحصل على البضائع؟
ج5: إذا نشأت مشاكل جودة ، فبإمكانك توفير الصور لاستعارتنا. ستقوم إدارة مراقبة الجودة لدينا بالتحقيق وتوفير الحلول أثناء تنفيذ تحسينات جودة مستقبلية.
س6: ما هي شروط التعبئة الخاصة بك؟
ج6: التعبئة القياسية تشمل علبة البثور والصناديق. التعبئة المخصصة متاحة حسب متطلبات العميل.
س7: ما هي شروط الدفع الخاصة بك؟
A7: T / T 30٪ الودائع، 70٪ التوازن قبل التسليم. نحن نقدم منتج وحزمة الصور قبل الدفع النهائي.
س8: ما هي شروط التسليم الخاصة بك؟
A8: EXW، FOB، CFR، CIF، DDU متوفرة.
س9: ماذا عن وقت التسليم الخاص بك؟
ج9: بشكل عام 5-7 أيام عمل بعد تلقي الدفع المسبق. الوقت المحدد يعتمد على العناصر وكمية الطلب.
س10: هل يمكنك أن تنتج وفقا للعينات؟
ج10: نعم، يمكننا أن تنتج على أساس عيناتك أو الرسومات الفنية.
إذا كنت مهتمة بمنتجاتنا أو لديك أي أسئلة، لا تتردد في الاتصال بنا في أي وقت!
