عداد انعكاسات المجال الزمني البصري صندوق كابل إطلاق قوية الأداء وأسهل التشغيل والعمل الفعال
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | مقياس انعكاس المجال الزمني البصري |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | Western Union ، T/T ، /PayPal |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مقياس انعكاس المجال الزمني البصري | معدات اختبار OTDR | أداء قوي وتشغيل أسهل وعمل فعال | أنواع الألياف: | G652D، G657A، OM1، OM2، OM3، OM4 |
|---|---|---|---|
| مادة: | SR البولي بروبيلين | لون: | أصفر |
| نوع الموصل: | SC/LC/FC/ST | طول الألياف (م): | 100 حتى 2000 (الحد الأقصى) |
| درجة حرارة العملية ((°C): | -40-85 درجة مئوية | الأبعاد (الارتفاع × العرض × العمق): | 24.8 سم × 14.1 سم × 6.7 سم |
| وزن: | 0.75 كجم | ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا |
| إبراز: | كابل إطلاق عاكس المجال الزمني البصري,مجموعة أدوات الألياف البصرية مع الضمان,كابل إطلاق OTDR عمل فعال |
||
منتوج وصف

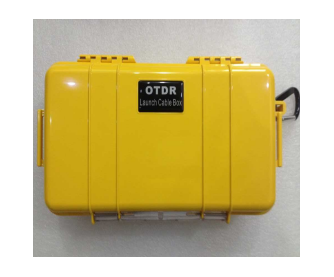

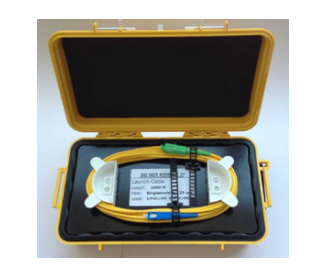

صندوق كابلات إطلاق OTDR
تم تصميم هذا الصندوق لإطلاق الكابلات للمساعدة في اختبار كابلات الألياف الضوئية عند استخدام عداد انعكاسات المجال الزمني البصري (OTDR) ، ويقدم أداءً قويًا وتشغيلًا أسهل وتدفقًا عملًا فعالًا.
لمحة عامة عن المنتج
يتم استخدام صندوق الألياف الإطلاقية OTDR مع عدادات انعكاس المجال الزمني البصري (OTDRs) للمساعدة في تقليل تأثيرات نبض إطلاق OTDR على عدم اليقين في القياس.متوفرة في تشكيلات وأطوال مختلفة من الألياف لتناسب متطلبات اختبار مختلفة.
معايير الامتثال
- الـITU-T G652.D، G656.A
- ITU-T G651.1 OM1، OM2، OM3، OM4
- IEC60793-2-10 النوع A1a.1/A1b OM1/OM2
- النوع A1a.2 OM3، النوع A1a.3 OM4
- تيلكورديا (بيلكور سابقا) GR-326-CORE
- التوجيه المتماشى مع RoHS 2011/65/EU
التطبيقات
- استخدام ككابل إطلاق/استقبال OTDR
- فقدان رابط الاختبار مع OTDR
- قياس خسارة الإدراج والانعكاسات من وصلة نهاية قريبة / بعيدة
- قاطع النبض لأول انعكاس في بداية الألياف
الخصائص الرئيسية
- صناديق قياسية مع تكوينات مخصصة لتطبيقات OTDR
- التعبئة والتغليف المدمجة
- محمول للاستخدام في الميدان
- يمنع تلف الألياف ويضمن نتائج دقيقة
- قفل مركب للختم الإيجابي والفتح السهل مع ميزة القفل
- مقاومة للمياه والغبار للاستخدام في بيئات مختلفة
- يمكن أن تحتوي على 2000 متر من الألياف
- صمام التطهير التلقائي للتغيرات في الارتفاع ودرجة الحرارة
المواصفات التقنية
| الخصائص الميكانيكية والبيئية | |
|---|---|
| البعد | 24.8CM × 14.1CM × 6.7CM |
| المواد | SR البولي بروبيلين |
| اللون | أصفر |
| الوزن | 0.75 كجم |
| التعبئة | قضية نقل صلبة وقوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| خصائص الألياف والمتصلات | |
| أنواع الألياف | G652D، G657A، OM1، OM2، OM3، OM4 |
| طول الألياف (م) | 100 حتى 2000 (أكثر) |
| طول الرصاص | ثلثي الأمتار، عازل 3 ملم |
| خسارة نموذجية | < 0.5dB @ 1310 لـ 1000 متر |
| نوع الجهاز | SC/LC/FC/ST |
| بولندية | PC، UPC، APC |
| خسارة العائد* | UPC>=50dB، APC>=60dB، PC>=35dB |
| قابلية التكرار (dB) | <=0.2 (1000 مرة) |
| قابلية التبادل (dB) | <=0.2 |
معلومات الطلب
OTDR-A-B-C-D
أ هو رابط المدخلات ب هو رابط الإخراجات ج هو وضع الألياف د هو الطول
على سبيل المثال: OTDR-SC-FCA-SM-1KM ؛ 1KM SM ، SC على إدخال / P ، FC / APC على O / P
لماذا تختار شركة "تاكفلي"؟
- 26+ سنوات من الخبرة في تصنيع منتجات الألياف الضوئية
- 450+ عامل تجميع مع خبرة 3+ سنوات
- 10 + مهندسين البحث والتطوير المكرسين للابتكار
- 16 ألمانيا استوردت آلات الحقن و 16 خط إنتاج
- آلات اختبار أكثر من 30 بما في ذلك أدوات اختبار OTDR و 3D و VFL و IL&RL
- تعريف العلامة التجارية المعتمد
- المشاركة في المعارض العالمية: OFC، ECOC، CommunicAsia، وغيرها
مراقبة الجودة
- فحص المواد الخام الواردة قبل الإنتاج
- فحص كامل بعد كل عملية فردية
- عمليات فحص شاملة للإنتاج شبه المنتهي
- فحص كامل للمنتج النهائي قبل التعبئة
- عمليات التحقق الفورية قبل الشحن لضمان الجودة
معلومات التسليم
العينات:1-3 أيام عمل
ترتيب الإنتاج الجماعي:3-7 أيام عمل
العبوة:كيس بلاستيكي، كرتون و منصات للتعبئة المتاحة بناء على الطلب
الأسئلة الشائعة
س1: كيف يمكنني الحصول على الكتالوج وقائمة الأسعار الخاصة بك؟
ج1: يرجى إعطاء بريدك الإلكتروني أو معلومات الاتصال الخاصة بك من خلال موقعنا الإلكتروني للكتالوج والأسعار.
س2: هل يمكنني التفاوض على الأسعار؟
ج2: نعم، نعتبر خصومات لحمولات حاويات متعددة من البضائع المختلطة.
س3: كم ستكون تكاليف الشحن؟
ج3: تكاليف الشحن تعتمد على حجم الشحن وطريقة الشحن. نحن نقدم عروض عرضية عند الطلب.
س4: هل يمكنني زيارتك؟
ج4: نعم ، مصنعنا في شينزين ، الصين. يرجى الاتصال بنا لتحديد موعد.
س5: ماذا لو كانت هناك مشكلة جودة عندما نحصل على البضائع؟
ج5: إذا نشأت مشاكل جودة ، فبإمكانك توفير الصور لاستعارتنا. ستقوم إدارة مراقبة الجودة لدينا بالتحقيق وتوفير الحلول أثناء تنفيذ تحسينات جودة مستقبلية.
س6: ما هي شروط التعبئة الخاصة بك؟
ج6: التعبئة القياسية تشمل علبة البثور والصناديق. التعبئة المخصصة متاحة حسب متطلبات العميل.
س7: ما هي شروط الدفع الخاصة بك؟
A7: T / T 30٪ الودائع، 70٪ التوازن قبل التسليم. نحن نقدم منتج وحزمة الصور قبل الدفع النهائي.
س8: ما هي شروط التسليم الخاصة بك؟
A8: EXW، FOB، CFR، CIF، DDU متوفرة.
س9: ماذا عن وقت التسليم الخاص بك؟
ج9: بشكل عام 5-7 أيام عمل بعد تلقي الدفع المسبق. الوقت المحدد يعتمد على العناصر وكمية الطلب.
س10: هل يمكنك أن تنتج وفقا للعينات؟
ج10: نعم، يمكننا أن تنتج على أساس عيناتك أو الرسومات الفنية.
