مُعرّف الألياف الضوئية متعدد الوظائف FTTX (OFI) للصيانة والتركيب واستكشاف الأخطاء وإصلاحها
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | مُعرّف الألياف الضوئية متعدد الوظائف FTTX (OFI) للصيانة والتركيب واستكشاف الأخطاء وإصلاحها |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | Western Union ، T/T ، /PayPal |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مُعرّف الألياف الضوئية متعدد الوظائف FTTX (OFI) للصيانة والتركيب واستكشاف الأخطاء وإصلاحها | نطاق طول الموجة المحدد: | 800-1700 nm |
|---|---|---|---|
| نوع الإشارة المحددة: | CW، 270Hz±5٪، 1kHz±5٪، 2kHz±5٪ | نوع الكاشف: | Ø1ملم InGaAs 2قطعة |
| اتجاه الإشارة: | الصمام الأيسر والأيمن | الوزن (ز): | 200 |
| البعد: | 196x30.5x27 | درجة حرارة التشغيل: | -10 درجة مئوية ~ +60 درجة مئوية |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | معرف الألياف الضوئية FTTX,أداة الألياف الضوئية متعددة الوظائف,OFI لحل مشاكل الألياف |
||
منتوج وصف
معرف الألياف الضوئية متعدد الوظائف FTTX (OFI)
أداة أساسية لصيانة الألياف الضوئية وتركيبها واستكشاف الأخطاء وإصلاحها. يسمح للفنيين بتحديد الألياف الحية وتحديد اتجاه الإشارة وقياس الطاقة الضوئية النسبية دون مقاطعة خدمة الشبكة.
نظرة عامة على المنتج
يحدد بسرعة اتجاه الإرسال ويعرض الطاقة الأساسية النسبية دون مقاطعة الخدمة الحالية. يتعرف على نغمات التعديل بما في ذلك 270 هرتز، و1 كيلو هرتز، و2 كيلو هرتز مع نغمة مسموعة مستمرة.

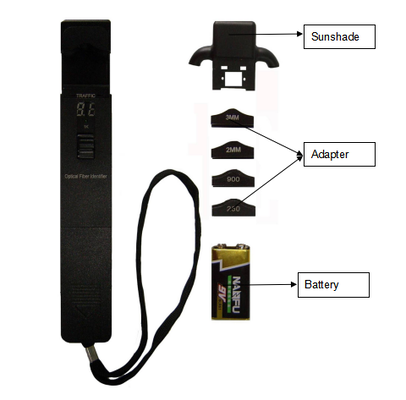

تتوفر أربعة رؤوس محول: Ø0.25، Ø0.9، Ø2.0 و Ø3.0. مدعوم من بطارية قلوية 9 فولت.
الميزات الرئيسية
- محمول وصغير الحجم وتصميم سهل الاستخدام
- يحدد بكفاءة اتجاه حركة المرور ونغمة التردد (270 هرتز، 1 كيلو هرتز، 2 كيلو هرتز) دون تلف الألياف
- عرض الطاقة الأساسية للألياف التي تم اختبارها
- خسارة منخفضة في الانحناء وإنتاج عالي الكفاءة
- من السهل استبدال المحولات (قطر 0.25، Ø0.9، Ø2.0، Ø3.0)

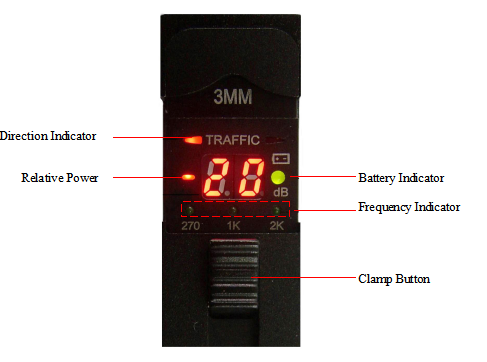

وصف الوظيفة
(1) المشبك
المشبك وعقد الألياف في مكان مناسب.
(2) زر ضغط المشبك
اضغط على الزر لأعلى واضغط لأسفل لتثبيت رأس المحول. اضغط على الزر مرة أخرى لفك رأس المحول.
(3) مؤشر LED
يُظهر مؤشر LED اتجاه الإشارة والتعديل ومستوى البطارية.
المواصفات الفنية
| يكتب | معرف الألياف الضوئية |
|---|---|
| تحديد نطاق الطول الموجي | 800-1700 نانومتر |
| نوع الإشارة المحددة | CW، 270 هرتز±5%، 1 كيلو هرتز±5%، 2 كيلو هرتز±5% |
| نوع الكاشف | Ø1mm InGaAs 2 قطعة |
| نوع المحول | Ø0.25 (ألياف عارية)، Ø0.9 (كبل Ø0.9)، Ø2.0 (كبل Ø2.0)، Ø3.0 (كبل Ø3.0) |
| اتجاه الإشارة | الصمام الأيسر والأيمن |
| نطاق اختبار الاتجاه الواحد (ديسيبل مللي متر، CW/0.9 مم من الألياف العارية) | -46~10(1310 نانومتر)، -50~10(1550 نانومتر) |
| نطاق اختبار قوة الإشارة (ديسيبل مللي متر، CW/0.9 مم من الألياف العارية) | -50~+10 |
| عرض تردد الإشارة (هرتز) | 270، 1 ك، 2 ك |
| نطاق اختبار التردد (ديسيبل ميلي واط، متوسط القيمة) | Ø0.9، Ø2.0، Ø3.0: -30~0 (270 هرتز، 1 كيلو هرتز)، -25~0 (2 كيلو هرتز) Ø0.25: -25~0 (1 كيلو هرتز، 2 كيلو هرتز)، -20~0 (2 كيلو هرتز) |
| فقدان الإدراج (ديسيبل، القيمة النموذجية) | 0.8 (1310 نانومتر)، 2.5 (1550 نانومتر) |
| البطارية القلوية (فولت) | 9 |
| درجة حرارة التشغيل (°C) | -10-+60 |
| درجة حرارة التخزين (°C) | -25-+70 |
| البعد (مم) | 196 × 30.5 × 27 |
| الوزن (ز) | 200 |
عملية تحديد الألياف الضوئية
- أدخل الألياف في رأس المحول، واضغط على الزر لأعلى لقفل المشبك وغطاء المظلة
- عندما تمر الإشارة الضوئية عبر الألياف، يشير مصباح LED إلى اتجاه حركة المرور بنغمة مسموعة متقطعة ويعرض الطاقة الأساسية النسبية رقميًا
- إذا لم تمر أي إشارة بصرية عبر الألياف، فسيظل مؤشر LED متوقفًا عن التشغيل ويتم عرض "LO" في موضع الطاقة الأساسي
- يكتشف وجود نغمات معدلة 2 كيلو هرتز و1 كيلو هرتز و270 هرتز مع نغمة مسموعة مستمرة
إرشادات الصيانة
- ضع الألياف في الأخدود وفقًا لنوع معين
- قم بتنظيف سطح الكاشف بانتظام باستخدام قطع القطن لمنع تراكم الغبار
- قم بإزالة البطارية عند عدم استخدامها لفترات طويلة
صورة المنتج
لماذا تختار تاك فلاي؟
- أكثر من 26 عامًا من الخبرة في تصنيع منتجات الألياف الضوئية
- أكثر من 450 عامل تجميع يتمتعون بخبرة تزيد عن 3 سنوات
- أكثر من 10 مهندسي بحث وتطوير مخصصين للابتكار
- 16 ماكينة حقن مستوردة من ألمانيا و16 خط إنتاج
- أكثر من 30 آلة اختبار: أدوات اختبار OTDR، و3D، وVFL، وIL&RL، وأجهزة اختبار قوة التوتر، وأجهزة اختبار مقاومة السحق، وأجهزة اختبار عداد الطاقة، وأجهزة فحص الضوء
- تم قبول العلامة التجارية OEM
- المشاركة في المعرض العالمي: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، معرض Global Source الإلكتروني
ضبط الجودة
- فحص المواد الخام الواردة قبل الإنتاج
- التفتيش الكامل بعد كل عملية فردية
- فحوصات شاملة للإنتاج نصف المكتمل
- استكمال فحص المنتج النهائي قبل التعبئة
- الشيكات الفورية قبل الشحن لضمان الجودة
معلومات التسليم
العينات: 1-3 أيام عمل
طلب الإنتاج الضخم: 3-7 أيام عمل
التعبئة والتغليف: كيس من البلاستيك والكرتون والبليت متاحة حسب الطلب
الأسئلة المتداولة
Q1: كيف يمكنني الحصول على الكتالوج وقائمة الأسعار الخاصة بك؟
A1: يرجى تقديم بريدك الإلكتروني أو معلومات الاتصال الخاصة بك من خلال موقعنا الإلكتروني للحصول على الكتالوج والتسعير.
س2: هل يمكنني التفاوض على الأسعار؟
ج2: نعم، نحن نأخذ في الاعتبار الخصومات على حمولات الحاويات المتعددة من البضائع المختلطة.
س3: كم ستكون رسوم الشحن؟
ج3: تعتمد رسوم الشحن على حجم الشحنة وطريقة الشحن. نحن نقدم عروض الأسعار عند الطلب.
س4: هل يمكنني زيارتك؟
A4: نعم، لدينا مصنع في شنتشن، الصين. يرجى الاتصال بنا لتحديد موعد.
س 5: ماذا لو كانت هناك مشكلة في الجودة عندما نحصل على البضائع؟
ج5: في حالة ظهور مشكلات تتعلق بالجودة، قم بتوفير الصور كمرجع لنا. سيقوم قسم مراقبة الجودة لدينا بالتحقيق وتقديم الحلول أثناء تنفيذ تحسينات الجودة المستقبلية.
س 6: ما هي شروط التعبئة الخاصة بك؟
A6: التعبئة القياسية تشمل صندوق نفطة وكرتون. التعبئة المخصصة المتاحة حسب متطلبات العملاء.
س 7: ما هي شروط الدفع الخاصة بك؟
A7: T/T 30% إيداع، 70% رصيد قبل التسليم. نحن نقدم صور المنتج والتغليف قبل الدفع النهائي.
س 8: ما هي شروط التسليم الخاصة بك؟
A8: EXW، FOB، CFR، CIF، DDU متاح.
س 9: ماذا عن وقت التسليم الخاص بك؟
A9: بشكل عام 5-7 أيام عمل بعد استلام الدفعة المقدمة. توقيت محدد يعتمد على العناصر وكمية الطلب.
س 10: هل يمكنك الإنتاج وفقًا للعينات؟
ج10: نعم، يمكننا الإنتاج بناءً على العينات أو الرسومات الفنية الخاصة بك.
