موصل الألياف الضوئية الميكانيكي المجمّع ميدانيًا TK-FC-SCU/A-H001 - تقنية الألياف المدمجة - TK-FC-SCU/A-H001
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | TK-FC-SCU/A-H001 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | Western Union ، T/T ، /PayPal |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | موصل الألياف الضوئية الميكانيكي المجمّع ميدانيًا TK-FC-SCU/A-H001 - تقنية الألياف المدمجة - TK-FC-SC | نطاق الكابل: | Ф3.0 مم و Ф2.0 مم Ф0.9 كابل غير مرئي |
|---|---|---|---|
| مقاس: | 46*9*8MM | وضع: | سم |
| أدخل الخسارة: | ≤0.3db (1310nm و 1550nm) ، الحد الأقصى ≤0.5db | عودة فقدان:: | ≥50db لـ UPC ، ≥55dB لـ APC |
| قوة الشد:: | > 30N/2 دقيقة | درجة حرارة التشغيل: | -40 درجة مئوية ~ +85 درجة مئوية |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | علبة الألياف البصرية الميكانيكية FTTH,ربطات الألياف البصرية المجمعة في الميدان,رابط تكنولوجيا الألياف المدمجة |
||
منتوج وصف
ربط الألياف البصرية الميكانيكية FTTH Field-Assembled TK-FC-SCU/A-H001
يسهل رابط الألياف الضوئية الميكانيكي الذي يمكن تركيبه (FMC) من TAKFLY اتصالات الألياف دون الحاجة إلى معدات التوصيل بالاندماج.هذا المرفق سريع التجميع يحتاج فقط أدوات إعداد الألياف القياسية-مُزلق الكابلات و قطعة الألياف
لمحة عامة عن المنتج
يستخدم المرفق تقنية الألياف المضمنة مسبقاً مع قناة السيراميك المتفوقة وخروط V من سبيكة الألومنيوم. يسمح تصميم الغطاء الجانبي الشفاف بالفحص البصري.متوافق مع الكابلات المقطوعة والكابلات الداخليةالأبعاد: 46 × 9 × 8 ملم
التطبيقات
- اتصالات مكتب بيئة الشبكة المحلية
- البنية التحتية لشبكة الوصول الضوئي
- تطبيقات الألياف إلى المشترك
- لوحات التشغيل وأطر التوزيع
- إيقاف المعدات مباشرة
- توزيعات شبكة FTTx
- إعادة بناء أسلاك غرفة المعدات البصرية
- تحويل غرفة البيانات
الخصائص الرئيسية
- قطعة من الألياف المثبتة في المصنع للاستخدام الفوري
- لا توجد حاجة إلى الايبوكسي أو البوليس
- الإنهاء السريع والسهل لألياف المجال
- يزيل الطول الزائد للأسلاك وتخزين خيوط الطوق
- حل التثبيت المكلف
- انخفاض خسارة الإدراج وفقدان الانعكاس الخلفي
- عملية تشغيل سهلة للغاية
- وقت عمل قصير - حوالي 15 ثانية
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| نطاق الكابل | كابل غير مرئي |
| الحجم | 46*9*8ملم |
| قطر الألياف | 125μm (652 و 657) |
| قطر الطلاء | 900μm |
| الوضع | (SM) |
| وقت العملية | حوالي 4 دقيقة (باستثناء إعدادات الألياف المسبقة) |
| خسارة الإدراج | ≤0.3dB ((1310nm & 1550nm) ، ماكس ≤0.5dB |
| خسارة العائد | ≥50dB لـ UPC ، ≥55dB لـ APC |
| نسبة النجاح | > 98% |
| أدوات قابلة لإعادة الاستخدام | > 10 مرات |
| تقوية قوة الألياف العارية | > 3 ن |
| قوة الشد | > 30 N/2 دقيقة |
| نطاق الحرارة | -40°C إلى +85°C |
| اختبار قوة الشد على الشبكة (20 ن) | IL ≤ 0.3dB |
| الصمود الميكانيكي (500 مرة) | IL ≤ 0.3dB |
| اختبار السقوط (أرضية خرسانية بطول 4 أمتار) | IL ≤ 0.3dB |
الحلول ذات الصلة
رابط سهل التشغيل متوافق مباشرة مع أجهزة ONU ، يحتوي على قوة ربط تتجاوز 5 كجم. يستخدم على نطاق واسع في مشاريع ثورة شبكة FTTH ،الحد من استخدام المقابس والمقابس مع توفير تكاليف المشروع.
مع 86 عيار المقبس والمحول، يتيح الاتصال بين كابل إسقاط وشرطة التصحيح. 86 عيار المقبس يوفر حماية كاملة من خلال تصميم فريد.
قابلة للتطبيق للاتصالات مع الكابلات الداخلية القابلة للتثبيت في الميدان ، والخيوط المربعة ، والحبل المربع ، وتحويل الحبل المربع في غرفة البيانات. متوافقة مباشرة مع أجهزة ONU محددة.

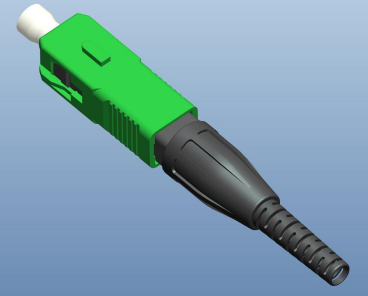

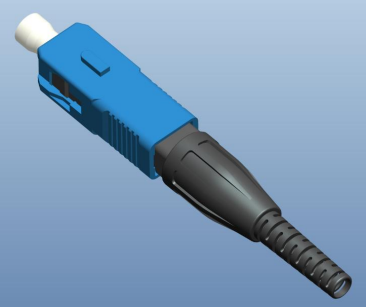

صورة المنتج
لماذا تختار شركة "تاكفلي"؟
- 26+ سنوات من الخبرة في تصنيع منتجات الألياف الضوئية
- 450+ عامل تجميع مع خبرة 3+ سنوات
- 10 + مهندسين البحث والتطوير المكرسين للابتكار
- 16 ألمانيا استوردت آلات الحقن و 16 خط إنتاج
- آلات الاختبار أكثر من 30: أدوات اختبار OTDR و 3D و VFL و IL&RL ، اختبار قوة التوتر ، اختبار مقاومة السحق ، اختبار مقياس الطاقة ، فحص الضوء
- تعريف العلامة التجارية المعتمد
- المشاركة في المعرض العالمي: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، المعرض الإلكتروني العالمي
مراقبة الجودة
- فحص المواد الخام الواردة قبل الإنتاج
- فحص كامل بعد كل عملية فردية
- عمليات فحص شاملة للإنتاج شبه المنتهي
- فحص كامل للمنتج النهائي قبل التعبئة
- عمليات التحقق الفورية قبل الشحن لضمان الجودة
معلومات التسليم
العينات: 1-3 أيام عمل
طلب الإنتاج الضخم: 3-7 أيام عمل
التعبئة والتغليف: كيس بلاستيكي، كرتون، وعلبة متاحة بناء على الطلب
الأسئلة الشائعة
س1: كيف يمكنني الحصول على الكتالوج وقائمة الأسعار الخاصة بك؟
ج1: يرجى إعطاء بريدك الإلكتروني أو معلومات الاتصال الخاصة بك من خلال موقعنا الإلكتروني للكتالوج والأسعار.
س2: هل يمكنني التفاوض على الأسعار؟
ج2: نعم، نعتبر خصومات لحمولات حاويات متعددة من البضائع المختلطة.
س3: كم ستكون تكاليف الشحن؟
ج3: تكاليف الشحن تعتمد على حجم الشحن وطريقة الشحن. نحن نقدم عروض عرضية عند الطلب.
س4: هل يمكنني زيارتك؟
ج4: نعم ، مصنعنا في شينزين ، الصين. يرجى الاتصال بنا لتحديد موعد.
س5: ماذا لو كانت هناك مشكلة جودة عندما نحصل على البضائع؟
ج5: إذا نشأت مشاكل جودة ، فبإمكانك توفير الصور لاستعارتنا. ستقوم إدارة مراقبة الجودة لدينا بالتحقيق وتوفير الحلول أثناء تنفيذ تحسينات جودة مستقبلية.
س6: ما هي شروط التعبئة الخاصة بك؟
ج6: التعبئة القياسية تشمل علبة البثور والصناديق. التعبئة المخصصة متاحة حسب متطلبات العميل.
س7: ما هي شروط الدفع الخاصة بك؟
A7: T / T 30٪ الودائع، 70٪ التوازن قبل التسليم. نحن نقدم منتج وحزمة الصور قبل الدفع النهائي.
س8: ما هي شروط التسليم الخاصة بك؟
A8: EXW، FOB، CFR، CIF، DDU متوفرة.
س9: ماذا عن وقت التسليم الخاص بك؟
ج9: بشكل عام 5-7 أيام عمل بعد تلقي الدفع المسبق. الوقت المحدد يعتمد على العناصر وكمية الطلب.
س10: هل يمكنك أن تنتج وفقا للعينات؟
ج10: نعم، يمكننا أن تنتج على أساس عيناتك أو الرسومات الفنية.
إذا كنت مهتمة بمنتجاتنا أو لديك أي أسئلة، لا تتردد في الاتصال بنا في أي وقت!
تريد أن تعرف المزيد من التفاصيل حول هذا المنتج
