ADSS-100M كابل جوي متحكم بالكهرباء الكاملة يدعم نفسه من 4 إلى 96 ألياف ، 100m Span
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | دكس-مدرعة-T1771 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$0.01 ~ US$1200/PC |
| تفاصيل التغليف: | اسفنجة + صندوق + كرتون |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
|
معلومات تفصيلية |
|||
| نصف قطر الانحناء: | 20 د / 15 د | تثبيت: | جوي |
|---|---|---|---|
| غمد: | LSZH | كونيكور: | SC/PC إلى SC/PC |
| القطر: | 8.5 ~ 16 ملم | نوع الكابل: | وضع واحد |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية | سمحت قوة الشد: | 100n <1000n |
| طول: | 2000 متر لكل لفة أو حسب الطلب | عدد الألياف: | 2 نواة/4 نواة |
| حزمة النقل: | طبل خشبي | التعبئة: | دورم خشبي |
| سترة: | بولي كلوريد الفينيل | طريقة التثبيت: | داخلي/خارجي |
| نوع الموصل: | لك/أويك | عدد الألياف: | 12 |
| مادة السترة الخارجية: | بي | جوهر: | 12، اختياري |
| وقت الضمان: | 20 سنة | سحق المقاومة: | ≥1000 نيوتن/100 مم |
| بنية الكابل: | نوع القوس العازل الضيق | رمز المنتج: | جيكستش-1ب |
| مادة غمد الخارجي: | MDPE | قوة الشد: | ≥ 100N |
| أقصى قوة الشد: | 1000n | نموذج: | SC/APC~SC/APC |
| فقدان الإدراج: | 0.2dB | القطر الخارجي: | 4.5 ملم أو حسب طلب العميل |
| المادة الخارجية: | أسلاك معدنية | معيار: | IEC60794 |
| عضو القوة: | تصنيع المعدات الأصلية | رقم الألياف: | 12 النوى |
| سنة التصنيع: | 2010 | لون الغلاف الخارجي: | أسود ، رمادي ، أبيض |
| اختبار الطول الموجي: | 1310 نانومتر ~ 1550 نانومتر | نموذج الكابل: | GJPFJV |
| اهتزاز: | .20.2 ديسيبل | طَرد: | رام خشبي |
| تعزيز: | الحديد أو KFRP أو FRP | الغلاف الخارجي: | بي |
| الألياف الأساسية: | 2 ~ 144 النوى | معدل البيانات: | 4*10 جرام |
| خيارات الألياف: | G652D، G657A، OM1، OM2، OM3، OM4 | الوزن الاسمي: | 83 |
| الطول الموجي لقطع الكابل: | lccc 1260um | طريقة التثبيت: | غبار / تركيب مدفون مباشر |
| أنبوب: | تصميم الأنبوب الفضفاض | مادة: | PE / LSZH |
| ميناء: | نينغبو | لون: | أصفر أو مخصص |
| مادة السترة: | بولي كلوريد الفينيل | عدد النواة: | بناء على طلبك |
| شحن: | TNT,DHL,UPS,FEDEX أو EMS | داخلي أو خارجي: | داخلي |
| حجم الأسطوانة: | 300x300x300 | طول الألياف: | 1M أو مخصص |
| وضع الألياف: | الوضع الفردي G652D G657A | الكلمات الرئيسية: | كابل ADSS |
| شبكة: | الجيل الرابع ، الجيل الثالث 3G | تصنيع المعدات الأصلية: | مرحباً |
| عدد الموصلات: | ≥ 10 | ||
| إبراز: | كابل الألياف البصرية ADSS بطول 100 متر,كابلات الهوائية الكهربائية 96 الألياف,كابلات الألياف الضوئية ذاتية الدعم 4 ألياف |
||
منتوج وصف

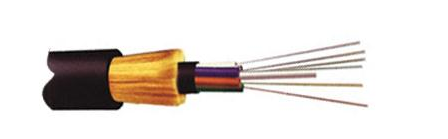

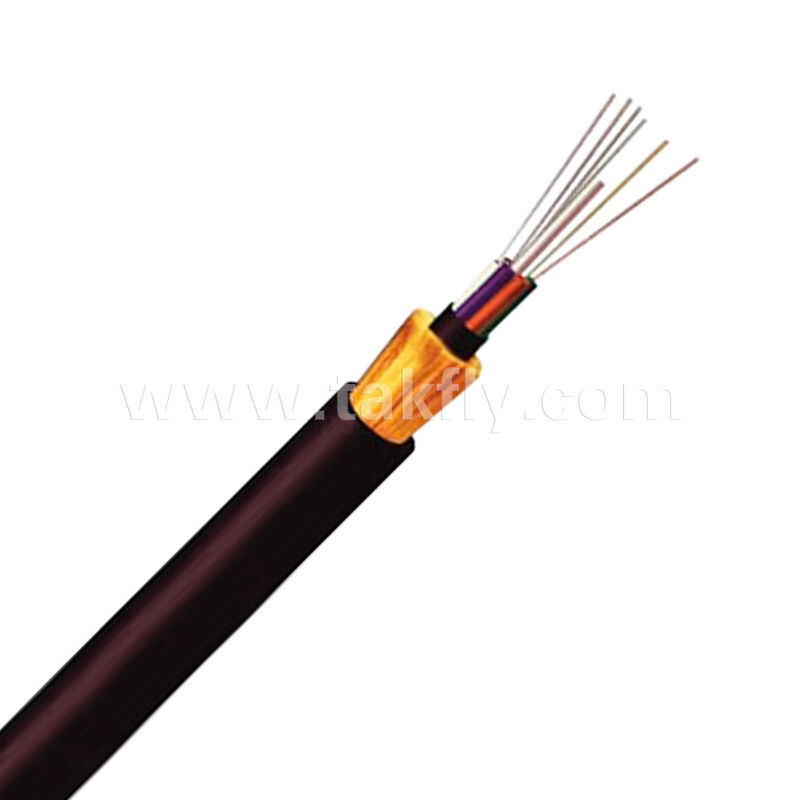

ADSS-100M كابل جوي متحكم بالكهرباء الكاملة يدعم نفسه من 4 إلى 96 ألياف ، 100m Span
تم تصميم هذا الكابل العلوي غير المعدني والكهربائي بالكامل لمدى قياسي يبلغ 100 متر. عدد الألياف المتاحة: 4، 6، 12، 24، 48، 96 (G.652D أحادي الوضع).يمكن تثبيت الكابل مباشرة على أعمدة أو أبراج دون رسول الصلبمناسبة لخطوط نقل الطاقة (10kV-220kV) وشبكات الاتصالات.
بيانات الألياف البصرية والهندسة (G.652D)
معايير الضعف والتشتت و PMD
| المعلم | الوحدة | قبل الكابلات | بعد الكابلات |
|---|---|---|---|
| الضعف @1310 nm | dB/km | ≤0.34 | ≤0.38 |
| الضعف @1550 nm | dB/km | ≤0.21 | ≤0.28 |
| طول موجة التشتت الصفر | nm | 1300-1324 | - |
| منحدر التشتت الصفر | ps/(nm2*km) | ≤0.092 | - |
| طول موجة قطع الكابل λcc | nm | ≤1260 | - |
| معامل التشتت @1550 nm | ps/(nm*km) | ≤18 | - |
| معامل التشتت @ 1625 nm | ps/(nm*km) | ≤22 | - |
| PMD (أقصى قدر من الألياف الفردية) | ps/√km | ≤0.1 | - |
| PMD (تصميم الرابط، M=20، Q=0.01%) | ps/√km | ≤0.06 | - |
| PMD (نموذجي) | ps/√km | 0.04 | - |
| مؤشر المجموعة (عادة) @1310 nm | - | 1.466 | - |
| مؤشر المجموعة (عادة) @1550 nm | - | 1.467 | - |
| خسارة الانحناء الكلي (دورة واحدة، نصف قطر 16 ملم) @1550 nm | ديسيبل | ≤0.05 | - |
| فقدان الضغط الكلي (100 دورة، نصف قطر 25 ملم) @1550 nm | ديسيبل | ≤0.05 | - |
| فقدان الضغط الكلي (100 دورة، نصف قطر 30 ملم) @ 1550 nm | ديسيبل | ≤0.05 | - |
مواصفات هندسة الألياف
| المعلم | الوحدة | القيمة |
|---|---|---|
| قطر الغطاء | μm | 125 ± 0.7 |
| غير دائرية الغطاء | % | ≤1.0 |
| قطر الطلاء | μm | 235-250 |
| خطأ تركيزية الطلاء/الغطاء | μm | ≤120 |
| غير دائرية الطلاء | % | ≤60 |
| خطأ تركيزية القلب/الغطاء | μm | ≤0.6 |
| قطر المجال في الوضع (MFD) @1310 nm | μm | 8.7-95 |
| قطر المجال في الوضع (MFD) @1550 nm | μm | 9.8-108 |

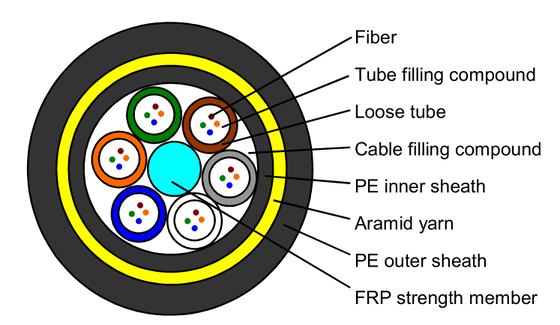

بناء الكابلات والمواصفات الميكانيكية
يوضح الجدول أدناه تصميم الألياف المفتوحة للأنابيب لـ 24, 48 و 96 ألياف. تتوفر التكوينات للألياف 4 و 6 و 12 عند الطلب.
| المعلم | الألياف | 48- الألياف | 96- الألياف |
|---|---|---|---|
| نوع الهيكل | 1+6 | 1+6 | 1+8 |
| قطر عنصر القوة المركزي (FRP) | 2.0 ملم | 2.0 ملم | 2.0 / 3.7 ملم |
| مواد الأنابيب الفارغة | PBT | PBT | PBT |
| قطر الأنابيب المفتوحة | 2.0 ملم | 2.0 ملم | 2.0 ملم |
| عدد الأنابيب الفارغة | 4 | 4 | 8 |
| الألياف لكل أنبوب | 6 | 12 | 12 |
| عدد الملئات | 2 | 0 | 0 |
| حجب الماء | الخيوط + الشريط | الخيوط + الشريط | الخيوط + الشريط |
| ريبكورد | قطعتين | قطعتين | قطعتين |
| عضو قوة الطرفي | خيوط الأراميد | خيوط الأراميد | خيوط الأراميد |
| مواد الغلاف الخارجي | MDPE (أسود) | MDPE (أسود) | MDPE (أسود) |
| سمك الغطاء الاسمي | 1.7 ملم | 1.7 ملم | 1.7 ملم |
| قطر الكابل(±0.5 ملم) | 9.5 ملم | 10.0 ملم | 11.8 ملم |
| وزن الكابل(± 10٪، كغ/كيلومتر) | 70 كجم/كم | 75 كجم/كم | 110 كجم/كم |
| أقصى قدر مسموح به من قوة الشد (MAT) | 2700 ن | 2700 ن | 2700 ن |
| طول الإمتداد | 100 متر | 100 متر | 100 متر |
| مقاومة السحق - قصيرة الأجل | 2200 ن/100 ملم | 2200 ن/100 ملم | 2200 ن/100 ملم |
| نصف قطر الانحناء - العملية | 15 × OD | 15 × OD | 15 × OD |
| نصف قطر الانحناء - التثبيت | 25 × OD | 25 × OD | 25 × OD |
| درجة الحرارة - العمل | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
| الحرارة - التثبيت | -20°C ~ +60°C | -20°C ~ +60°C | -20°C ~ +60°C |
| درجة الحرارة - التخزين / الشحن | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
OD = القطر الخارجي للكابل
التعبئة، طبل و علامة الكابل
| البند | المواصفات |
|---|---|
| الطول القياسي للفكرة | 2.0 - 4.0 كم لكل طبل من الخشب المركب (نوع التصدير) |
| التبخير | التقرير والختم المقدمة عند الطلب |
| علامة الكابل | طباعة بالرصاص لكل متر: سنة، نوع الكابل، عدد الألياف، الطول. |
المعايير المعمول بها
- DL/T 788‐2016 / YD/T 980‐2002
- IEC 60794- 4 / IEEE 1222
- تيلكورديا GR-20
خيارات الطلب
| النموذج | عدد الألياف | السباق | لون الغطاء |
|---|---|---|---|
| إدارة المراقبة | 4 | 100 متر | أسود |
| إدارة المراقبة | 6 | 100 متر | أسود |
| إدارة المراقبة | 12 | 100 متر | أسود |
| إدارة المراقبة | 24 | 100 متر | أسود |
| إدارة المراقبة | 48 | 100 متر | أسود |
| إدارة المراقبة | 96 | 100 متر | أسود |
للحصول على رسومات تشييد مفصلة لمختلف أنواع الألياف 4/6/12، يرجى الاتصال بنا.
