32CH تحويل الفيديو الرقمي البصري 32 فيديو + 1 بيانات RS485 عبر الألياف الواحدة
تفاصيل المنتج:
| مكان المنشأ: | شنتشن وتشونغشان، الصين |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| رقم الموديل: | 32 قناة |
شروط الدفع والشحن:
| الأسعار: | can be negotiated |
|---|---|
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | / تي تي، ويسترن يونيون، باي بال |
|
معلومات تفصيلية |
|||
| إبراز: | محولات الألياف الفيديو الرقمية 32CH,محول وسائل الإعلام بالألياف الضوئية مع RS485,محول بيانات الفيديو ذو الألياف الواحدة |
||
|---|---|---|---|
منتوج وصف

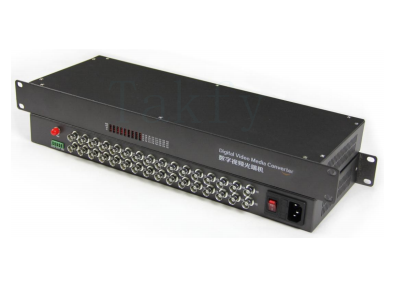

محول فيديو رقمي 32CH
32 فيديو + 1 بيانات RS485 عبر الألياف الواحدة
لمحة عامة عن المنتج
This series of digital video optical converters utilizes all-digital communication technology to simultaneously transmit 32 forward video channels and 1 reverse RS485/422 data channel over a single fiberتستخدم إشارات الفيديو ترميز الفيديو الرقمي غير المضغوط المتوافق مع تنسيقات PAL و NTSC و SECAM ، مما يوفر جودة الصورة على مستوى البث لمتطلبات التطبيقات المتنوعة.
الخصائص الرئيسية
- إرسال بالألياف الضوئية الرقمية بالكامل غير المضغوطة ذات جودة البث
- نطاق ديناميكي بصري واسع - لا يتطلب تعديل المجال
- متوافق مع PAL و NTSC و SECAM و تنسيقات نقل الفيديو الأخرى
- دعم اتصالات البيانات RS485 / RS422
- تصميم الحماية من البرق بثلاث مراحل
- التصميم الصناعي مع موثوقية عالية للبيئات المطالبة
- دائرة ضبط الطاقة التلقائية وتعويض درجة الحرارة التلقائية
- حماية الزيادة مع استعادة تلقائية
- تكنولوجيا تركيب السطح الكامل (SMT) لتحسين الموثوقية والاتساق
- تثبيت التشغيل بدون تشغيل في الموقع
- مؤشرات حالة LED للمراقبة في الوقت الحقيقي
- الحماية المدمجة من البرق ومقاومة EMI / RFI
مواصفات الأداء
مؤشرات بصرية
| طول موجة الإرسال | 1310nm/1550nm |
| واجهة بصرية | FC / PC |
| نقل الطاقة البصرية | -8 ديسيبل |
| حساسية المستقبل | -25 ديسيبل |
| النطاق الديناميكي البصري | 17 ديسيبل |
| الحد الأقصى المسموح به من الخسارة البصرية للسلسلة | 14 ديسيبل |
| مسافة الإرسال | أكثر من 20 كيلومتر (الوضع الفردي) |
المعلمات التقنية
| درجة حرارة العمل | -40°C ~ +75°C |
| الرطوبة | 0 ~ 95% (بدون تكثيف) |
| استهلاك الطاقة | 2.5W @ DC5V |
| الأبعاد | 1U*19*155ملم |
| متوسط الوقت بين الفشل (MTBF) | أكثر من 100,000 ساعة |
تطبيقات نموذجية
- الأمن والمراقبة - مدينة آمنة، مراقبة أمن المباني
- النقل - أنظمة الرصد عن بعد للطرق السريعة والسكك الحديدية
- النقل العام - مراقبة النقل العام الحضري
- البنية التحتية - مراقبة غرفة المعدات عن بعد للمشغل
- المالية - أنظمة الرقابة المصرفية
- الطاقة والمرافق - مراقبة نظام الكهرباء عن بعد
- الصناعية - مراقبة عمليات الإنتاج الصناعي والتعدين
- إدارة المياه - مكافحة الفيضانات ومراقبة موقع الخزان
- الطيران - مراقبة المطار
- وسائل الإعلام - إرسال الصور الإذاعية والتلفزيونية
- التعليم - مراقبة الحرم المدرسي وغرفة الامتحانات
- المباني التجارية والسكنية - المباني العالية، المباني الذكية
- الخدمات اللوجستية - الحاجز الجمركي ومراقبة الفيديو للمستودعات
- البتروكيماويات - مراقبة المنشآت البتروكيماوية
- الإصلاحية - أنظمة مراقبة الفيديو
- السلامة العامة - مراقبة المرافق الحكومية
- الدفاع - تصور موقع القيادة والتحكم
- خدمات الطوارئ - أنظمة قيادة حرائق الغابات
مخطط تطبيق نموذجي
مواصفات الطراز
نموذج التعليمات التوضيحية:
1 عدد قنوات إشارة الفيديو
2 عدد قنوات إشارة البيانات (د: بيانات إلى الأمام، د: بيانات عكسية)
3 عدد قنوات الإشارة الصوتية (أ: صوت للأمام، a: صوت العكس)
4 عدد قنوات قيمة التبديل (K: قيمة التبديل إلى الأمام، k: قيمة التبديل العكسي)
5 E: واجهة Ethernet
6 T: واجهة الهاتف
7 SM: وضع واحد، MM: وضع متعدد
8 واجهة بصرية (اختيارية): FC أو SC
9 C: نوع بطاقة الهيكل، E: نوع مستقل
1 عدد قنوات إشارة الفيديو
2 عدد قنوات إشارة البيانات (د: بيانات إلى الأمام، د: بيانات عكسية)
3 عدد قنوات الإشارة الصوتية (أ: صوت للأمام، a: صوت العكس)
4 عدد قنوات قيمة التبديل (K: قيمة التبديل إلى الأمام، k: قيمة التبديل العكسي)
5 E: واجهة Ethernet
6 T: واجهة الهاتف
7 SM: وضع واحد، MM: وضع متعدد
8 واجهة بصرية (اختيارية): FC أو SC
9 C: نوع بطاقة الهيكل، E: نوع مستقل
لماذا تختار شركة "تاكفلي"؟
26 سنة من الخبرة في تصنيع منتجات الألياف البصرية
- فريق تجميع ذو خبرة: أكثر من 80 عامل تجميع مع 6+ سنوات من الخبرة
- قدرة قوية على البحث والتطوير: أكثر من 10 مهندسين للبحث والتطوير
- معدات الإنتاج المتقدمة: 16 مجموعة من آلات الحقن الألمانية المستوردة و 16 خط إنتاج
- مرافق اختبار شاملة: أكثر من 30 مجموعة من أدوات الاختبار بما في ذلك OTDR و ILD و VFL و RL و IL ومختبرات قوة التوتر ومختبرات مقاومة السحق ومختبرات عداد الطاقة ومحققات الضوءالخ.
- يتم قبول العلامة التجارية المعتمدة - الشعار / العلامة التجارية المخصصة متاحة
عملية مراقبة الجودة
- التفتيش الوارد: التفتيش الفوري للمواد الخام قبل الإنتاج
- التفتيش أثناء العملية: التفتيش الكامل في كل عملية فردية
- فحص ما قبل التعبئة: فحص كامل للمنتجات النهائية قبل التعبئة
- التفتيش قبل الشحن: التفتيش المباشر قبل الشحن
مشاركة الصناعة
المشاركة الفعالة في الأحداث الرئيسية في الصناعة بما في ذلك معرض مصدر الإلكترونيات و OFC و FOCC و ConnecAsia و NFTCOM و AFRICACOM و SMART ICT و Contelem والأحداث في الصين.
معلومات التسليم
| العينات | 1-3 أيام عمل |
| طلبات الإنتاج الجماعي | 3-7 أيام عمل |
| التعبئة | خيارات الأكياس البلاستيكية والصناديق الكرتونية والحاويات المتوفرة وفقا لمتطلباتك |
تريد أن تعرف المزيد من التفاصيل حول هذا المنتج
