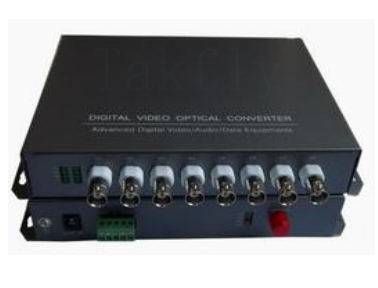

محول بصري للفيديو الرقمي ذو 8 قنوات - فيديو فعال من حيث التكلفة وبعيد المدى وغير مضغوط مع بيانات RS485 عبر ألياف مفردة
تفاصيل المنتج:
| مكان المنشأ: | شنتشن وتشونغشان، الصين |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| رقم الموديل: | 8 قناة |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | can be negotiated |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | / تي تي، ويسترن يونيون، باي بال |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| إبراز: | 8-قناة محول رقمي بصري,محول فيديو بالألياف البصرية RS485,محول فيديو غير مضغوط لمسافات طويلة |
||
|---|---|---|---|
منتوج وصف
8-قناة الفيديو الرقمي المحول البصري
نقل الفيديو غير المضغوط لفترات طويلة غير فعال من حيث التكلفة مع بيانات RS485 عبر كابل واحد للألياف الضوئية.
لمحة عامة عن المنتج
This advanced digital video optical converter utilizes all-digital communication technology to simultaneously transmit 2 forward video channels and 1 or 2 reverse RS485/422 data channels over a single fiberيحتوي على ترميز فيديو رقمي غير مضغوط متوافق مع تنسيقات PAL و NTSC و SECAM ، ويوفر نوعية الصورة على مستوى البث لمتطلبات التطبيقات المتنوعة.
تصميم plug-and-play يتيح التثبيت السريع دون تشغيل الميدان ، مما يضمن التشغيل المستقر في بيئات مختلفة.مؤشرات الحالة LED توفر مراقبة في الوقت الحقيقي لمعلمات النظام، في حين أن حماية البرق المدمجة ومقاومة التداخل الكهرومغناطيسي تعزز موثوقية المعدات.
الخصائص الرئيسية
- إرسال بالألياف الضوئية الرقمية بالكامل غير المضغوطة ذات جودة البث
- نطاق ديناميكي بصري واسع- لا حاجة إلى تعديل الحقل
- متوافق مع PAL و NTSC و SECAM و تنسيقات نقل الفيديو الأخرى
- دعم اتصالات البيانات RS232 / RS485 / RS422
- الحماية من البرق بثلاث مراحلالتصميم
- التصميم الصناعيمع موثوقية عالية للبيئات المطالبة
- ضبط الطاقة التلقائيوتعويض الحرارة التلقائيالدائرة؛ حماية من الإفراط في الحمل مع الاسترداد التلقائي
- تكنولوجيا تركيب السطح الكامل (SMT)لتحسين الموثوقية
- عميل المراقبة- القياسية 19" 4U هيكل يدعم ما يصل إلى 8 بطاقات؛ يمكن إضافة بطاقة الشبكة للإدارة المركزية
- جهاز إرسال بصري عن بعد- تصميم هيكل سطح المكتب المدمجة مع خيار الجدار
مواصفات الأداء الفني
أداء الفيديو
| قنوات الفيديو | 8 |
| عرض النطاق الترددي | 0 ~ 6.5MHz |
| معدل العينة | 8بيت/10بيت |
| نسبة الإشارة إلى الضوضاء | ≥ 65dB |
| المكاسب التفاضلية | < 1% (نموذجي) |
| المرحلة التفاضلية | <0.8 درجة (معتادة) |
| الميل الرأسي | < 0.5% (على الأكثر) |
| عائق المدخل/المخرج | 75Ω (غير متوازنة) |
| مستوى المدخلات والمخرجات | 1.0Vpp (معتاد) |
| نظام الإشارة | PAL / NTSC / SECAM |
أداء البيانات
| قنوات البيانات | واحد أو طريقتين |
| واجهة البيانات | RS485/422 (اختياري) |
| الواجهة الفيزيائية | خمسة محطات صناعية |
| معدل البيانات | 0 ~ 100Kbps |
| معدل خطأ البت (BER) | < 10E-12 |
الأداء البصري
| طول موجة الإرسال | 1310nm/1550nm |
| الواجهة البصرية | FC / PC |
| نقل الطاقة البصرية | -8 ديسيبل |
| حساسية المستقبل | -25 ديسيبل |
| النطاق الديناميكي البصري | 17 ديسيبل |
| الحد الأقصى للخسارة البصرية | 14 ديسيبل |
| مسافة الإرسال | أكثر من 20 كيلومتر (فرد) |
المواصفات العامة
| درجة حرارة العمل | -10°C ~ +55°C |
| الرطوبة | 0 ~ 95% (بدون تكثيف) |
| استهلاك الطاقة | 2.5W @ DC5V |
| الأبعاد | 483mm (L) x 170mm (W) x 55mm (H) |
| الوزن | 6.0kg |
| MTBF | أكثر من 100,000 ساعة |
تطبيقات نموذجية
- الأمن والمراقبة- مراقبة أمن المدينة والمباني
- النقل- أنظمة الرصد عن بعد للطرق السريعة والسكك الحديدية
- النقل العام- أنظمة مراقبة النقل العام الحضري
- السلامة العامة- مراقبة عن بعد لمرافق المشغل
- المالية- أنظمة مراقبة البنوك
- الطاقة والمرافق- مراقبة نظام الطاقة عن بعد
- الصناعية- مراقبة عمليات الإنتاج الصناعي والتعدين
- إدارة المياه- مكافحة الفيضانات ومراقبة موقع الخزان
- الطيران- مراقبة المطار
- الإعلام- إرسال الصور الإذاعية والتلفزيونية
- التعليم- مراقبة الحرم الجامعي في المدرسة وغرفة الامتحانات
- التجارية والسكنية- المباني العالية، المباني الذكية، المجتمعات الذكية
- الخدمات اللوجستية- الحواجز الجمركية ومراقبة الفيديو للمستودعات
- البتروكيماويات- مراقبة المنشآت البتروكيماوية
- الإصلاحي- أنظمة مراقبة الفيديو
- الحكومة- أنظمة المراقبة والإنذار للمرافق الحكومية
- القيادة والتحكم- تصوير موقع القيادة والتحكم
- خدمات الطوارئ- أنظمة قيادة حرائق الغابات
نموذج نظام الترقيم
نموذج التعليمات التوضيحية:
1 رقم إشارة الفيديو
2 رقم إشارة البيانات، D هي البيانات المباشرة، d هي البيانات العكسية
3 رقم للإشارة الصوتية، A هو صوت للأمام، a هو صوت العكس
4 رقم قيمة التبديل، K هي قيمة التبديل إلى الأمام، k هي قيمة التبديل العكسي
5 E هو واجهة Ethernet
6 T هو واجهة الهاتف
7 SM هو الوضع الواحد ، MM هو الوضع المتعدد
8 FC، SC واجهة بصرية لاختيارية
9 C هو نوع بطاقة الهيكل، E مستقلة
1 رقم إشارة الفيديو
2 رقم إشارة البيانات، D هي البيانات المباشرة، d هي البيانات العكسية
3 رقم للإشارة الصوتية، A هو صوت للأمام، a هو صوت العكس
4 رقم قيمة التبديل، K هي قيمة التبديل إلى الأمام، k هي قيمة التبديل العكسي
5 E هو واجهة Ethernet
6 T هو واجهة الهاتف
7 SM هو الوضع الواحد ، MM هو الوضع المتعدد
8 FC، SC واجهة بصرية لاختيارية
9 C هو نوع بطاقة الهيكل، E مستقلة
لماذا تختار شركة "تاكفلي"؟
26 سنة من الخبرة في تصنيع منتجات الألياف البصرية
- فريق التجميع ذو الخبرةأكثر من 80 عامل تجميع مع 6+ سنوات من الخبرة
- قدرة قوية على البحث والتطوير:أكثر من 10 مهندسين للبحث والتطوير
- معدات الإنتاج المتقدمة:16 مجموعة من آلات الحقن الألمانية المستوردة و 16 خط إنتاج
- مرافق اختبار شاملة:أكثر من 30 مجموعة من أدوات الاختبار بما في ذلك OTDR ، ILD ، VFL ، RL ، IL ، اختبار قوة التوتر ، اختبار مقاومة السحق ، اختبار مقياس الطاقة ، اختبار الضوء ، إلخ.
- يتم قبول العلامة التجارية- شعار / علامة تجارية مخصصة متاحة
عملية مراقبة الجودة
التفتيش القادم:التحقق الفوري من المواد الخام قبل الإنتاج
التفتيش أثناء العملية:التفتيش الكامل في كل عملية فردية
التفتيش قبل التعبئة:فحص كامل للمنتجات النهائية قبل التعبئة
التفتيش قبل الشحن:التحقق المباشر قبل الشحن
مشاركة الصناعة
المشاركة الفعالة في الأحداث الصناعية الرئيسية بما في ذلك OFC و FOCC و ConnecAsia و NFTCOM و AFRICACOM و SMART ICT و Contelem و China Electronics Exhibition وغيرها.
معلومات التسليم
العينات:1-3 أيام عمل
طلبات الإنتاج الجماعي:3-7 أيام عمل
العبوة:خيارات الأكياس البلاستيكية والصناديق الكرتونية والحاويات المتوفرة وفقا لمتطلباتك
