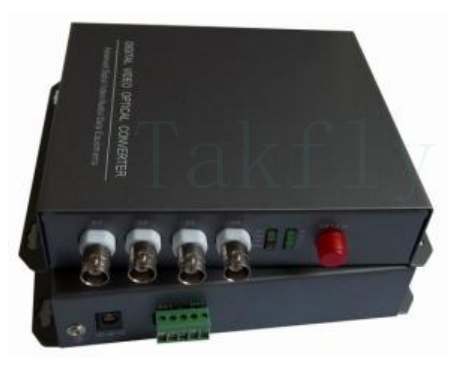

محول فيديو رقمي 4CH بصري 2 فيديو + 1-2 بيانات RS485 عبر الألياف الواحدة
تفاصيل المنتج:
| مكان المنشأ: | شنتشن وتشونغشان، الصين |
| اسم العلامة التجارية: | OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| رقم الموديل: | 4 قناة |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | can be negotiated |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | / تي تي، ويسترن يونيون، باي بال |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| إبراز: | 4CH محول الفيديو الرقمي البصري,محول الألياف البصرية مع بيانات RS485,محول ألياف الفيديو والبيانات |
||
|---|---|---|---|
منتوج وصف
محول بصري للفيديو الرقمي 4CH - 2 فيديو + 1-2 بيانات RS485 عبر ألياف مفردة
تستخدم هذه السلسلة من محولات الفيديو الرقمية الضوئيةتكنولوجيا الاتصالات الرقمية بالكامل، مما يتيح الإرسال المتزامن لل2 قنوات فيديو أماميةو1 أو 2 قنوات بيانات RS485/422 عكسيةأكثر من أألياف واحدة.
تستخدم إشارات الفيديوترميز الفيديو الرقمي غير المضغوطومتوافقة معبال، نتسك، وسيكامتنسيقات، تسليمجودة الصورة على مستوى البثلتلبية متطلبات التطبيق المختلفة.
الميزات الرئيسية
- نقل ألياف بصرية رقمي بالكامل وغير مضغوط وبجودة البث
- نطاق ديناميكي بصري واسع - لا يلزم تعديل المجال
- متوافق مع PAL وNTSC وSECAM وتنسيقات نقل الفيديو الأخرى
- دعم اتصالات البيانات RS485/RS422
- تصميم الحماية من الصواعق على ثلاث مراحل
- تصميم من الدرجة الصناعية مع موثوقية عالية للبيئات الصعبة
- تعديل الطاقة التلقائي ودائرة تعويض درجة الحرارة
- الحماية من التحميل الزائد مع الاسترداد التلقائي
- تصميم التوصيل والتشغيل للتثبيت السريع
- مؤشرات حالة LED للمراقبة في الوقت الحقيقي
- حماية مدمجة من الصواعق ومقاومة EMI/RFI
مواصفات الأداء
أداء الفيديو
| المعلمة | مواصفة |
|---|---|
| قنوات الفيديو | 4 |
| عرض النطاق الترددي للفيديو | 0 ~ 6.5 ميجا هرتز |
| معدل العينة | 8 بت/10 بت |
| نسبة الإشارة إلى الضوضاء | ≥ 65 ديسيبل |
| الربح التفاضلي | <1% (نموذجي) |
| المرحلة التفاضلية | <0.8 درجة (نموذجي) |
| الميل العمودي | <0.5% (كحد أقصى) |
| مقاومة الإدخال/الإخراج | 75Ω (غير متوازن) |
| مستوى الإدخال/الإخراج | 1.0Vpp (نموذجي) |
| نظام الإشارة | بال / نتسك / سيكام |
أداء البيانات
| المعلمة | مواصفة |
|---|---|
| قنوات البيانات | 1 أو 2 في الاتجاه |
| واجهة البيانات | RS485/422 (اختياري) |
| الواجهة المادية | خمس محطات صناعية |
| معدل البيانات | 0 ~ 100 كيلوبت في الثانية |
| معدل الخطأ في البت | <10E-12 |
الأداء البصري
| المعلمة | مواصفة |
|---|---|
| الطول الموجي للإرسال | 1310 نانومتر/1550 نانومتر |
| واجهة بصرية | FC / الكمبيوتر الشخصي |
| نقل الطاقة الضوئية | -8 ديسيبل |
| حساسية المتلقي | -25 ديسيبل |
| النطاق الديناميكي البصري | 17 ديسيبل |
| الحد الأقصى للخسارة البصرية | 14 ديسيبل |
| مسافة الإرسال | أكثر من 20 كيلومترًا (وضع واحد) |
المواصفات الفنية
| المعلمة | مواصفة |
|---|---|
| درجة حرارة التشغيل | -10 درجة مئوية ~ +55 درجة مئوية |
| رطوبة | 0 ~ 95% (بدون تكثيف) |
| استهلاك الطاقة | 2.5 واط @ تيار مستمر 5 فولت |
| أبعاد | 483 ملم (طول) × 170 ملم (عرض) × 55 ملم (ارتفاع) |
| وزن | 6.0 كجم |
| MTBF | أكثر من 100,000 ساعة |
التطبيقات النموذجية
الأمن والمراقبة
أنظمة النقل
النقل العام
السلامة العامة
المالية والمصرفية
الطاقة والمرافق
المراقبة الصناعية
إدارة المياه
الطيران
وسائل الإعلام والإذاعة
تعليم
التجارية والسكنية
اللوجستية
البتروكيماويات
المرافق الإصلاحية
حكومة
القيادة والسيطرة
خدمات الطوارئ
دليل رقم الموديل
- ① رقم إشارة الفيديو
- ② رقم إشارة البيانات (D = البيانات الأمامية، d = البيانات العكسية)
- ③ رقم الإشارة الصوتية (A = صوت أمامي، a = صوت عكسي)
- ④ قيمة التبديل (K = قيمة التبديل للأمام، k = قيمة التبديل العكسي)
- ⑤ واجهة إيثرنت
- ⑥ واجهة الهاتف
- ⑦ SM = الوضع الفردي، MM = الوضع المتعدد
- ⑧ خيارات الواجهة الضوئية FC وSC
- ⑨C = نوع بطاقة الهيكل، E = مستقل
لماذا تختار تاك فلاي؟
26 عامًا من الخبرة في التصنيعفي منتجات الألياف الضوئية
قدرات التصنيع
- فريق التجميع ذو الخبرة:أكثر من 80 عامل تجميع يتمتعون بخبرة تزيد عن 6 سنوات
- قدرة قوية على البحث والتطوير:أكثر من 10 مهندسين للبحث والتطوير
- معدات الإنتاج المتقدمة:16 مجموعة من آلات الحقن المستوردة الألمانية و16 خط إنتاج
- مرافق الاختبار الشامل:أكثر من 30 مجموعة من أدوات الاختبار بما في ذلك OTDR، وILD، وVFL، وRL، وIL، وأجهزة اختبار قوة التوتر، وأجهزة اختبار مقاومة السحق، وأجهزة اختبار عداد الطاقة، وأجهزة فحص الضوء، وما إلى ذلك.
- تم قبول العلامة التجارية OEM- شعار مخصص / العلامة التجارية المتاحة
عملية مراقبة الجودة
- التفتيش الوارد:فحص مفاجئ للمواد الخام قبل الإنتاج
- التفتيش أثناء العملية:التفتيش الكامل عند الانتهاء من كل عملية فردية
- فحص ما قبل التعبئة والتغليف:التفتيش الكامل على المنتجات النهائية قبل التعبئة
- التفتيش قبل الشحن:بقعة الاختيار قبل الشحن
مشاركة الصناعة
المشاركة النشطة في الأحداث الصناعية الكبرى بما في ذلك OFC، وFOCC، وConnecAsia، وNFTCOM، وAFRICACOM، وSMART ICT، وContelem، الصين، ومعرض Source Electronics.
معلومات التسليم
| خدمة | الجدول الزمني |
|---|---|
| عينات | 1-3 أيام عمل |
| أوامر الإنتاج الضخم | 3-7 أيام عمل |
خيارات التغليف:تتوفر خيارات الأكياس البلاستيكية والكرتون والبليت وفقًا لمتطلباتك.
