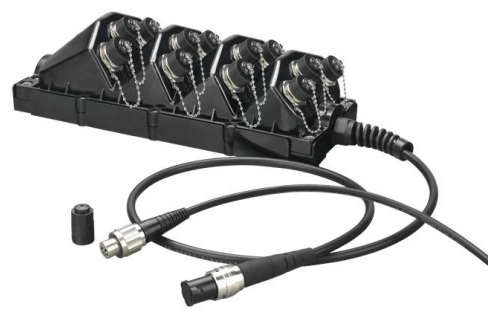

الضميمة الميدانية FTTX البصرية الصينية للشبكات الميدانية FTTX الضميمة المقاومة للماء الخارجية المتصلة مسبقًا
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | الضميمة الميدانية FTTX البصرية الصينية للشبكات الميدانية FTTX الضميمة المقاومة للماء الخارجية المتصل |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | Western Union ، T/T ، Moneygram/PayPal |
| القدرة على العرض: | 1000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | الضميمة الميدانية FTTX البصرية الصينية للشبكات الميدانية FTTX الضميمة المقاومة للماء الخارجية المتصل | ميناء: | 1-12 |
|---|---|---|---|
| البعد: | 365*137*90 ملم بدون غطاء 375*142*120 ملم مع غطاء | حماية الدخول: | IP67 |
| نصف قطر الانحناء: | 20 د | قوة الشد: | 1200N على المدى الطويل |
| محول: | Mini SC (1F)、Harened(1F)、ODVA(1F &2F)、PTLC(2F)、AARC(2F&4F)、مقبس طاقة 3P | درجة حرارة التشغيل: | -40 درجة مئوية ~ +80 درجة مئوية |
| ضمان: | 1-3 سنوات | ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا |
| إبراز: | الحجرة الوقائية من الماء للخارج FTTX,صندوق الألياف الضوئية المتصل مسبقًا,محيط شبكة الميدان FTTX |
||
منتوج وصف
حاوية FTTX الميدانية للشبكات الخارجية
إن حاوية الحقل FTTX الضوئية الصينية عبارة عن حاوية خارجية مقاومة للماء وموصلة مسبقًا ومصممة لشبكات مجال FTTX. يوفر حل توزيع الألياف الاقتصادي هذا توافقًا عاليًا وتشغيلًا سهلاً لمختلف طرق التثبيت بما في ذلك التثبيت على الحائط والتركيب الهوائي وإمساك العمود.
نظرة عامة على المنتج
تمثل حاوية FTTX حلاً متقدمًا لتوزيع الألياف للتطبيقات الخارجية. بالمقارنة مع المنتجات التقليدية، فهو يوفر سهولة تشغيل فائقة وتوافقًا عاليًا. مناسبة لـ FTTH، وFTTA، وغيرها من البيئات الصعبة، توفر هذه العلبة أداءً موثوقًا عبر سيناريوهات التثبيت المتنوعة.
سيناريوهات التطبيق
التطبيقات الميدانية FTTH
في عمليات نشر FTTH، يمكن أن تحل حاوية FTTX محل وحدات ONU أو FDH التقليدية. إنها تستوعب 2-4 قطع من مقسمات 1×8 أو 1×16 PLC وما يصل إلى 24 غلاف حماية من وصلات الألياف. عند إقرانها بموصلات مقاومة للماء 1-48F IP67 مجمعة مسبقًا، فإنها تتيح الاتصال المباشر بالمباني والصوامع ذات الجهد المنخفض. يلغي التجميع المسبق في المصنع متطلبات ربط الألياف، مما يقلل الحاجة إلى مشغلين ذوي مهارات عالية ويزيد من كفاءة التثبيت بنسبة 40%.
التطبيقات الميدانية لاتفاقية التجارة الحرة
في تطبيقات FTTA، تعمل العلبة كمربع تجميع/علامة يربط بين وحدات RRU وBBU. فهو يستبدل طبولوجيا الشبكة النجمية التي تتطلب كابلات مزدوجة فردية لكل وحدة RRU بكابل هجين واحد متعدد الألياف أكثر كفاءة من BBU إلى العلبة، ثم توزيع الألياف على وحدات RRU عبر مجموعات الكابلات المقاومة للماء المجمعة مسبقًا IP67. يتم تسهيل توزيع الطاقة إلى وحدات RRU من خلال موصلات الطاقة المدمجة.
إدارة الكابلات الجذع
تعالج العلبة تحديات توصيل كبل الجذع باستخدام غدد الكابلات المقاومة للالتواء (البلاستيكية أو المعدنية) التي تستوعب كابلات ذات قطر خارجي يتراوح من 5 مم إلى 14 مم. تعمل أدوات التثبيت الداخلية على تأمين الكابلات الرئيسية وأعضاء القوة لتحمل قوة سحب تبلغ 1200 نيوتن على المدى الطويل. تتيح السعة لما يصل إلى 24 غلاف حماية لصق ومقسمين PLC توزيعًا فعالاً للألياف. يضمن تصميم القاعدة المضاد للانزلاق التثبيت الآمن على الأسلاك أو الأعمدة.
تطبيقات التنقيب والاتصالات
مثالية للاتصالات الميدانية التي تتطلب نقلًا متكررًا للكابلات، حيث يتحمل البناء القوي للحاوية السحب عالي القوة والاستخدام المتكرر. يتم تأمين الكابلات المدرعة وأعضاء القوة بمثبتات للحفاظ على قدرة قوة الشد 1200N. تضمن المواد عالية القوة وتصميم الواجهة القوسية التشغيل الموثوق به في ظل ظروف الصدمات.
الميزات الرئيسية
- توافق عالي مع ODVA، وHconn (متوافق مع OptiTap)، وMini SC، وODC، وPTLC، وPTMPO، ومحولات الطاقة
- خيارات التجميع المختومة في المصنع أو الميدانية
- 1200N مقاومة قوة السحب على المدى الطويل
- 2 إلى 12 منفذًا للموصلات القاسية الفردية أو المتعددة الألياف
- قدرات تقسيم الألياف PLC أو لصق الأكمام
- تصنيف IP68 للماء
- التثبيت على الحائط أو الهوائي أو التثبيت على العمود
- سطح الزاوية المنخفض والارتفاع الأمثل يمنعان تداخل الموصل
- الامتثال لمعايير IEC 61753-1
- توفير وقت التشغيل بنسبة 40%
المواصفات الفنية
| مواصفة | تفاصيل |
|---|---|
| الأبعاد الطول × العرض × الارتفاع | 365×137×90 ملم (بدون غطاء) 375 × 142 × 120 مم (مع غطاء) |
| حماية الدخول | IP67 |
| نطاق درجة الحرارة | -40 درجة مئوية إلى +80 درجة مئوية |
| عضو قوة الكابل | مدرعة أو غير مدرعة |
| نوع الكابل | هجين أو غير هجين |
| كابل مستدير OD | 5.0 ملم إلى 14 ملم |
| أبعاد الكابل المسطح | 4.6 × 8.9 ملم |
| مادة سترة الكابل | LSZH أو TPU أو PE |
| نصف قطر الانحناء | 20 د |
| مقاومة سحق الكابلات | 200 نيوتن / سم على المدى الطويل |
| قوة الشد | 1200N على المدى الطويل |
| مقاومة الأشعة فوق البنفسجية | ايزو 4892-3 |
| تصنيف الحماية من الحرائق | يو ال 94-V0 |
| عدد PLC | 1-2 قطعة |
| عدد أكمام الحماية | 1-24 قطعة |
معلومات الطلب
| المعلمة | خيارات |
|---|---|
| محول | Mini SC (1F)، Harened (1F)، ODVA (1F و2F)، PTLC (2F)، AARC (2F و4F)، مقبس طاقة 3P |
| الموانئ | 1-12 |
| وضع الألياف | سم/مم |
| كابل | 1/2/4/8 / حسب الطلب |
| نوع الكابل | مستديرة مدرعة، دائرية غير مدرعة، مسطحة، مستديرة هجينة PLC |
| بلك | مع PLC/بدون PLC |
| كم الانصهار | مع كم مدمج/بدون كم مدمج |
| المنهي | تصلب SC، ODVA، AARC، PTLC، PTMPO |
| طريقة التثبيت | تركيب على الحائط، هوائي، حامل عمود |
الرسومات الفنية
صور المنتج
لماذا تختار تاك فلاي؟
- أكثر من 26 عامًا من الخبرة في تصنيع الألياف الضوئية
- أكثر من 450 عامل تجميع يتمتعون بخبرة تزيد عن 3 سنوات
- أكثر من 10 مهندسين متخصصين في البحث والتطوير
- 16 ماكينة حقن وخطوط إنتاج مستوردة من ألمانيا
- أكثر من 30 آلة اختبار بما في ذلك أدوات اختبار OTDR و3D وVFL وIL&RL
- معدات اختبار شاملة: قوة الشد، مقاومة السحق، عداد الطاقة، أجهزة فحص الضوء
- تم قبول العلامة التجارية OEM
- المشاركة في المعرض العالمي: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، معرض Global Source الإلكتروني
ضبط الجودة
- فحص بقعة المواد الخام قبل الإنتاج
- التفتيش الكامل بعد كل عملية فردية
- فحوصات شاملة للإنتاج نصف المكتمل
- استكمال فحص المنتج النهائي قبل التعبئة
- الشيكات الفورية قبل الشحن
معلومات التسليم
- العينات: 1-3 أيام عمل
- طلبات الإنتاج الضخم: 3-7 أيام عمل
- التعبئة والتغليف: الأكياس البلاستيكية والكرتون والمنصات متوفرة حسب الطلب
الأسئلة المتداولة
Q1: كيف يمكنني الحصول على الكتالوج وقائمة الأسعار الخاصة بك؟
يرجى تقديم بريدك الإلكتروني أو معلومات الاتصال الخاصة بك من خلال موقعنا الإلكتروني لتلقي الكتالوج وقائمة الأسعار الخاصة بنا.
س2: هل يمكنني التفاوض على الأسعار؟
نعم، قد نفكر في تقديم خصومات على حمولات الحاويات المتعددة من البضائع المختلطة.
س3: كم ستكون رسوم الشحن؟
تعتمد رسوم الشحن على حجم الشحنة وطريقة الشحن. سوف نقدم الرسوم عند الطلب.
س4: هل يمكنني زيارتك؟
بالتأكيد! يقع مصنعنا في شنتشن، الصين. يرجى الاتصال بنا لتحديد موعد.
س 5: ماذا لو كانت هناك مشكلة في الجودة عندما نحصل على البضائع؟
إذا واجهت مشاكل في الجودة عند التفريغ، فيرجى التقاط صور لتكون مرجعًا لنا. سيقوم قسم مراقبة الجودة لدينا بالتحقيق وتقديم أفضل الحلول، إلى جانب تنفيذ تحسينات الجودة للإنتاج المستقبلي.
س 6: ما هي شروط التعبئة الخاصة بك؟
نقوم عادةً بتعبئة البضائع في صناديق نفطة وكرتون، ولكن يمكننا تلبية طلبات التغليف المخصصة من العملاء.
س 7: ما هي شروط الدفع الخاصة بك؟
T/T 30% كوديعة، ورصيد 70% قبل التسليم. نحن نقدم صور المنتجات والتعبئة والتغليف قبل الدفع النهائي.
س 8: ما هي شروط التسليم الخاصة بك؟
إكسو، فوب، CFR، سيف، دو
س 9: ماذا عن وقت التسليم الخاص بك؟
عموما 5-7 أيام عمل بعد تلقي الدفعة المقدمة. وقت التسليم المحدد يعتمد على العناصر وكمية الطلب.
س 10: هل يمكنك الإنتاج وفقًا للعينات؟
نعم، يمكننا تصنيع المنتجات على أساس العينات الخاصة بك أو الرسومات الفنية.
إذا كنت مهتمًا بمنتجاتنا أو لديك أي أسئلة، فلا تتردد في الاتصال بنا في أي وقت!
تريد أن تعرف المزيد من التفاصيل حول هذا المنتج
