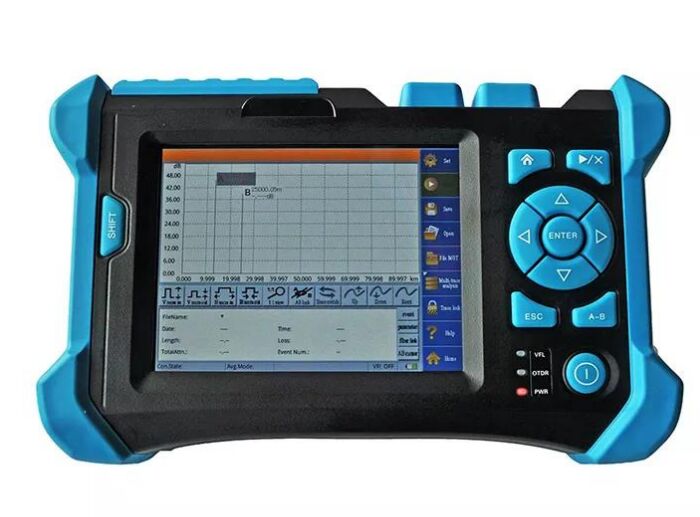

عداد انعكاسات المجال الزمني البصري otdr شاشة لمسة كبيرة مفاتيح اختصار سهلة التشغيل
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | Takfly/OEM |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | مقياس انعكاس المجال الزمني البصري |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | can be negotiable |
| تفاصيل التغليف: | اسفنجة + صندوق + كرتون |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000 قطع شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مقياس انعكاس المجال الزمني البصري | وزن: | 1.5 كجم |
|---|---|---|---|
| درجة حرارة التشغيل: | -10 درجة مئوية إلى 50 درجة مئوية | درجة حرارة الذاكرة: | -40 درجة مئوية إلى 70 درجة مئوية |
| أقصى مسافة للاختبار: | 3 كم | الأبعاد (ارتفاع × عرض × عمق): | 150 × 235 × 66 ملم |
| إبراز: | اختبار الألياف الضوئية OTDR مع شاشة تعمل باللمس,المفاتيح المختصرة لمعايير المجال الزمني البصري,شاشة OTDR كبيرة لاختبار الألياف,optical time domain reflectometer shortcut keys,large screen OTDR for fiber testing |
||
منتوج وصف
جهاز قياس الانعكاس الزمني البصري (OTDR)
نظرة عامة على المنتج
جهاز قياس الانعكاس الزمني البصري المتقدم يتميز بشاشة لمس كبيرة مع مفاتيح اختصار لسهولة التشغيل، مصمم لاختبار شبكات الألياف الضوئية الشامل.
- شاشة لمس كبيرة + مفاتيح اختصار للتشغيل البديهي
- بطارية ليثيوم بوليمر عالية السعة مع ساعات عمل ممتدة
- اختبار ذكي مع تشغيل بسيط ووظائف قوية
- بطاقة ذاكرة + وسائط بطاقة SD مع سعة تخزين واسعة للتتبع
- قدرات اختبار FTTx شاملة
- خيارات أطوال موجية متعددة متاحة
- تصميم هيكل صلب قوي مع حماية ضد الغبار والصدمات
فوائد الأداء المحسن
أداء أقوى، تشغيل أسهل بكثير، عمل أكثر كفاءة.
مصمم لتلبية متطلبات القياس عبر FTTx، شبكات المناطق الحضرية، الشبكات الرئيسية، وتطبيقات شبكات الألياف الضوئية الأخرى.
تحديد الواجهة
- ① واجهة بصرية 1/VFL
- ② واجهة بصرية 2/OTDR
- ③ مؤشر الشحن
- ④ واجهة بطاقة SD
- ⑤ واجهة محول الطاقة
- ⑥ واجهة سماعة الأذن
- ⑦ واجهة USB
- ⑧ واجهة إيثرنت
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| الطول الموجي (نانومتر) | 850/1300، 1310/1550، 1310/1490/1550، 1625 |
| النطاق الديناميكي (ديسيبل) | 21/19، 32/30، 32/30/30، 344، 365 |
| عرض النبضة (نانومتر) | 5، 10، 20، 40، 80، 160، 320، 640، 1280، 2560، 5120، 10240، 20480 |
| منطقة العمى للأحداث (متر) | 10، ≤1.8 |
| منطقة العمى للتوهين (متر) | 20، ≤10 |
| العرض | شاشة لمس LCD مقاس 5.6 بوصة |
| الخطية (ديسيبل/ديسيبل) | ±0.05 |
| عتبة التوهين (ديسيبل) | 0.05 |
| نسبة دقة التوهين (ديسيبل) | 0.01 |
| نسبة دقة العينة (متر) | 0.125 إلى 8 |
| نقطة العينة | 32 ألف |
| عدم دقة المسافة (متر) | ±(1 متر + 5 × 10 × المسافة + فاصل العينة) |
| نطاق المسافة (كم) | 0.3 إلى 180 |
| مدة التحديث النموذجية في الوقت الفعلي (ثانية) | 0.2 |
| سعة ذاكرة التتبع | بطاقة SD (4 جيجابايت)، > 10000 قطعة |
| مدة القياس | يحددها المستخدم؛ 5 ثوانٍ، 10 ثوانٍ، 15 ثانية، 30 ثانية، دقيقة واحدة، دقيقتان، 3 دقائق قابلة للاختيار |
المواصفات العامة
| المعلمة | المواصفات |
|---|---|
| الأبعاد (ارتفاع × عرض × عمق) | 150 × 235 × 66 ملم |
| الوزن | 1.5 كجم |
| درجة الحرارة | التشغيل: -10 درجة مئوية إلى 50 درجة مئوية التخزين: -40 درجة مئوية إلى 70 درجة مئوية |
| الرطوبة النسبية | 0% إلى 95% (بدون تكثف) |
| مزود الطاقة | بطارية ليثيوم؛ تشغيل مستمر ≥ 8 ساعات |
مواصفات الواجهة
| نوع الواجهة | المواصفات |
|---|---|
| الواجهة البصرية | FC/UPC (PC و APC قابلان للاختيار) |
| واجهة البيانات | واجهة USB، واجهة بطاقة SD |
تحديد موقع الأعطال المرئي (VFL)
| المعلمة | المواصفات |
|---|---|
| الطول الموجي | 650 نانومتر |
| طاقة الخرج (ديسيبل ميلي واط) | ≥ -3 |
| أقصى مسافة اختبار | 3 كم |
ملاحظات فنية
- تصف المواصفات الفنية الأداء المضمون باستخدام قياسات موصلات نموذج الكمبيوتر النموذجية
- يتم قياس النطاق الديناميكي تحت أقصى عرض نبضة ودقائق من وقت المتوسط
- شروط قياس منطقة العمى: حدث انعكاس ضمن 4 كم، قوة الانعكاس < -45 ديسيبل، مقاسة بأدنى عرض نبضة
- يتم قياس النطاق الديناميكي مع وبدون مرشح
ميزات جهاز OTDR
- وضع القياس التلقائي: إعداد المعلمات تلقائيًا، وحفظ بيانات التتبع، والتحليل
- وضع القياس متعدد الأطوال الموجية: تبديل تلقائي للطول الموجي لتحليل التوهين
- وظيفة تثبيت التتبع: مقارنة في الوقت الفعلي ومتوسط تتبع القياس على نفس الشاشة
- تحليل متعدد الأطوال الموجية: مقارنة وعرض وتحليل أي ملف تتبع
- اختبار FTTx عبر الإنترنت مع محددات ومحددات نهاية الألياف
- بطارية ليثيوم أيون ذات سعة كبيرة مع وقت استعداد > 8 ساعات
- تنسيق ملف Bellcore (.sor) مع سعة تخزين تتبع > 10000
- كشف ضوء الاتصال لحماية المعدات
- كشف حالة الاتصال للمراقبة الفورية للحالة
- تبديل وضع القياس المرن عبر مفاتيح الاختصار
برنامج OTDR Traces Manager للكمبيوتر
- إمكانيات التعديل المجمع والطباعة الدفعية
- إنشاء تقارير اختبار مخصصة بناءً على متطلبات المستخدم
- أوضاع طباعة مرنة: صفحة واحدة لتتبع واحد، طباعة دفعية، صفحة واحدة لتتبع متعدد، عرض موجي متعدد
- خيارات طباعة مخصصة وإعداد الصفحة
- مقارنة اختلاف الموجة: عرض موجي متعدد في نفس النافذة لتحليل تغيير المعلمات
