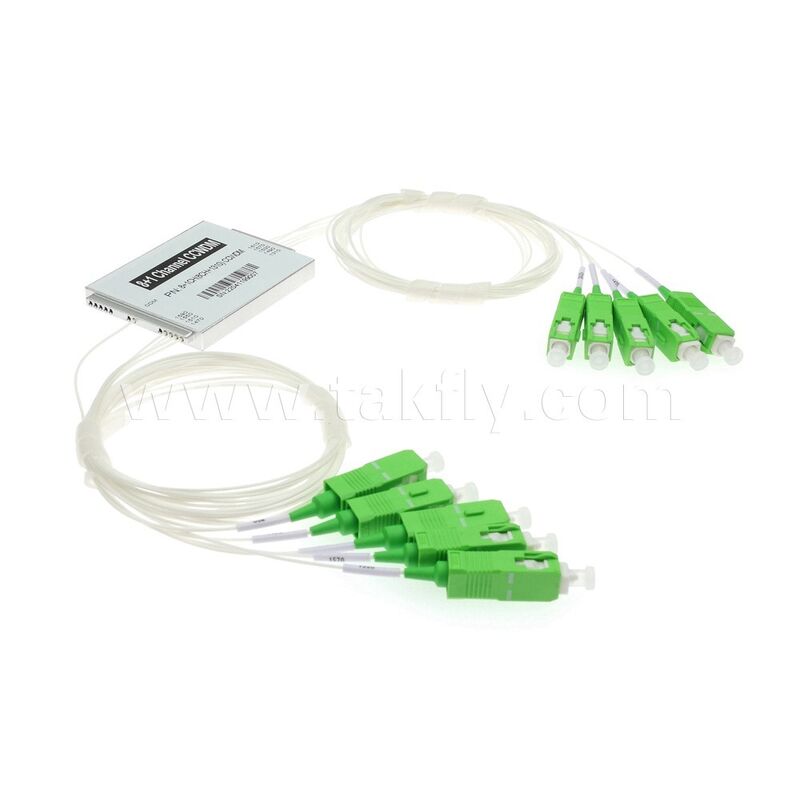

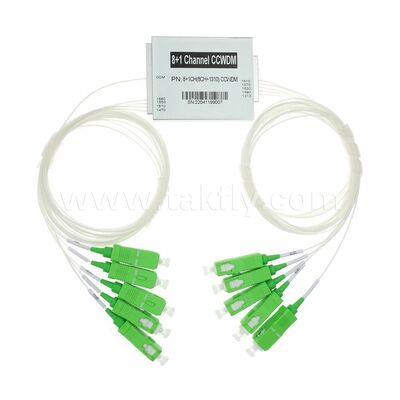

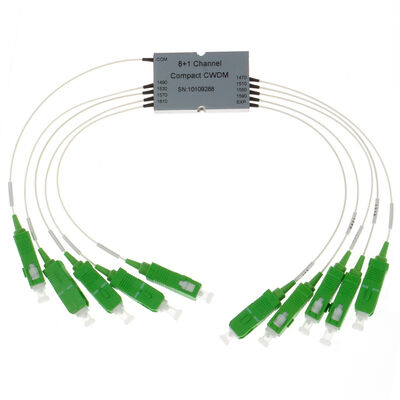

CCWDM 8 + 1 قناة مفصلة موجة ضخمة مشتركة G657A1 الألياف الضوئية لمركز البيانات FTTX
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | ISO, CE RoHS |
| رقم الموديل: | DF-8+1 CCWDM-1 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD38-48/pc |
| تفاصيل التغليف: | تغليف نفطة + كرتون |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | / تي تي، ويسترن يونيون |
| القدرة على العرض: | 50000 قطع شهريا |
|
معلومات تفصيلية |
|||
| نوع الموصل: | يتم تحديدها | ||
|---|---|---|---|
| إبراز: | CCWDM 8 + 1قناة WDM Mux Demux,مضاعف WDM المدمج G657A1,مركز البيانات WDM لـ FTTX |
||
منتوج وصف
CCWDM 8 + 1 قناة مدمجة بتقسيم الطول الموجي الخشن معدد G657A1 لمركز البيانات FTTX
نظرة عامة على المنتج
تستخدم وحدة معدد الإرسال/CCWDM المدمجة بتقسيم الطول الموجي من Takfly تقنية تعدد الإرسال بتقسيم الطول الموجي القائمة على TFF (مرشح الأغشية الرقيقة). وهي تعمل بشكل مشابه لوحدات CWDM، ولكنها تستخدم تكنولوجيا المساحة الحرة مما يؤدي إلى حجم حزمة أصغر بكثير، وفقدان أقل للإدراج، وتحسين الاتساق.
الميزات الرئيسية
- انخفاض فقدان الإدراج
- حجم صغير
- مستقر للغاية وموثوق للغاية
- درجة حرارة التشغيل الممتدة متاحة
تكنولوجيا الفضاء الحر
تستخدم وحدة CCWDM الخاصة بـ Takfly تقنية المساحة الحرة مع مساحة مغلقة مستقلة لنقل الإشارات الضوئية. يتم إدخال/إخراج الإشارة الضوئية من منفذ COM، بينما تنقل المنافذ الأخرى الإشارات الضوئية من خلال TFF (مرشح الأغشية الرقيقة).
التطبيقات
يستخدم على نطاق واسع في الاتصالات وشبكات المؤسسات وشبكات PON وتلفزيون الكابل والمجالات الأخرى ذات الصلة.
المواصفات الفنية
| المعلمة | 4 الفصل | 4 + يو بي جي | 8 الفصل | 8 + يو بي جي 1 | 8 + يو بي جي 2 |
|---|---|---|---|---|---|
| الطول الموجي للتشغيل (نانومتر) | 1260 ~ 1620 | ||||
| الطول الموجي للقناة (نانومتر) | 1270، 1290،...، 1590، 1610، أو 1271، 1291،...، 1591، 1611 | ||||
| نطاق الطول الموجي لمنفذ UPG (نانومتر) | غير متوفر | سيتم تحديده لاحقًا | غير متوفر | 1260 ~ 1360 | 1260 ~ 1457 |
| تباعد القنوات (نانومتر) | 20 | ||||
| نطاق مرور القناة (نانومتر) | CWL+/-6.5 نانومتر | ||||
| فقدان الإدراج (ديسيبل)* | .80.8 | .80.8 | .41.4 | .41.4 | .71.7 |
| تموج القناة (ديسيبل) | .30.3 | ||||
| العزلة (ديسيبل) المجاورة | > 30 | ||||
| العزلة (ديسيبل) غير المتجاورة | > 40 | ||||
| عزل UPG (ديسيبل) | غير متوفر | >15 | غير متوفر | >15 | >15 |
| تشتت وضع الاستقطاب (PS) | .20.2 | ||||
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | .20.2 | ||||
| الاتجاهية (ديسيبل) | > 45 | ||||
| خسارة العودة (ديسيبل) | > 45 | ||||
| الحد الأقصى للتعامل مع الطاقة (ميغاواط) | 500 | ||||
| درجة حرارة التشغيل (°C) | -5~+70 | ||||
| درجة حرارة التخزين (°C) | -40~85 | ||||
| نوع الألياف | G657A1 | ||||
| موصل | سيتم تحديده لاحقًا | ||||
| أبعاد العبوة (مم) | الطول 55 × العرض 45 × الارتفاع 6 أو الطول 44 × العرض 25 × الارتفاع 6 | ||||
* تختلف قيم فقدان الإدراج حسب التكوين
