كابل إسقاط FTTH مرن MTC-SC قابل للدفع بقذيفة مع قطر 3.0mm وخسارة إدراج منخفضة ≤0.3dB
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | TK-PC-SAP-SA-AS-3.0-TPU |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | US$0.01~4.69/PC |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | Western Union ، T/T ، Moneygram/PayPal |
| القدرة على العرض: | 10000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | رصاصة قابلة للدفع مرنة MTC-SC كابل ألياف FTTH قابل للدفع | خسارة التداخل: | .30.3 ديسيبل |
|---|---|---|---|
| خسارة العودة: | APC SM ≥ 60 ديسيبل | نوع الألياف: | OS2، G652D، G657A1، G657A2، G657B3 |
| القطر: | 3.0 ملم | نوع الموصل: | APC |
| مادة السترة: | LSZH | لون: | أسود |
| الطول الموجي: | 1310nm ، 1550nm | طول: | 5 م أو حسب الطلب |
| درجة حرارة التشغيل: | -20 درجة مئوية ~ 70 درجة مئوية | قطر الألياف: | 9/125 |
| درجة: | درجة الاتصالات | شهادة: | CE / بنفايات / الوصول |
| القدرة الإنتاجية: | 10000 قطعة/يوم | ||
| إبراز: | كابل إسقاط FTTH موصل رصاصي قابل للدفع,سلك توصيل من الألياف الضوئية بقطر 3.0 ملم,انخفاض فقدان الإدراج .30.3dB وصلة من الألياف القابلة للدفع,3.0mm Diameter Fiber Optic Patchcord,Low Insertion Loss ≤0.3dB Pushable Fiber Jumper |
||
منتوج وصف
رصاصة قابلة للضغط MTC-SC مرنة قابلة للضغط FTTH كابل الألياف
لمحة عامة عن المنتج
كابل الألياف المضغوطة Takfly Pushable Bullet MTC-SC هو نوع من كابلات الألياف الضوئية القابلة للدفع ، المصنوعة لنشر الألياف السريع والموثوق به وغير المعقد في شبكات FTTH و FTTX.يُعتبر هذا التصميم من قبل FTTH قطرة كابلات انتهت لتوجيه سهل في الجدران الداخلية، القنوات، والأماكن التي تستخدم فيها حلول الألياف الضوئية الميكرو، دون الحاجة إلى الاقتران أو التوصيل.
Its standard SC connector on one end and bullet-style pushable connector (MTC) on the other end make this SC bullet fiber jumper a great choice to reach the challenging locations for last drops in the fibre network — through the tight wall spaces or small ducts.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| نوع الوجه النهائي | PC، UPC و APC |
| نوع الألياف | SM G657A2 |
| قطر الكابل | 3.0 ملم |
| خسارة الإدراج | ≤ 0.3 ديسيبل |
| خسارة العائد | UPC SM≥50dB، APC SM≥60dB |
| التكرار | ≤ 0.1 |
| المدى الطويل | ≤ 0.2 ديسيبل |
| قابلية الاستبدال | ≤ 0.2 ديسيبل |
| قوة السحب | > 200N |
| درجة حرارة العمل | -20 درجة مئوية -70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية -80 درجة مئوية |
| مواد الغلاف الخارجي | السترة السوداء LSZH أو TPU |
| نصف قطر الانحناء (ستاتيكي/ديناميكي) | 10D/20D |
| الطول | مخصصة |
معايير الألياف
| لا، لا، لا | البند | الوحدة | المواصفات (SM G657A2/G657B3) |
|---|---|---|---|
| 1 | قطر الحقل في الوضع | 1310nm μm 1550nm μm | 8.2 ~ 9.0 9. 1 ~ 10.1 |
| 2 | قطر الغطاء | μm | 125±0.7 |
| 3 | الغطاء غير الدائري | % | ≤0.7 |
| 4 | خطأ تركيزية الغطاء الأساسي | μm | ≤0.5 |
| 5 | قطر الطلاء | μm | 245±5 |
| 6 | الغلاف غير الدائري | % | ≤60 |
| 7 | خطأ تركيزية الغطاء | μm | ≤12 |
| 8 | طول موجة قطع الكابل | nm | λcc ≤1260 |
| 9 | التخفيف (ماكس) | 1310nm dB/KM 1550nm dB/KM | ≤0.36 ≤0.25 |
| 10 | فقدان الضغط الكلي | 1 منعطف × 7.5mm نصف قطر @ 1550nm ديسيبل 1 منعطف × 7.5 ملم نصف قطر @ 1265nm ديسيبل | ≤0.08 ≤0.25 |
أبعاد الكابلات وبناءها
| البند | الوصف |
|---|---|
| الألياف البصرية | عدد الألياف: 1 اللون: الأحمر |
| الألياف العازلة الضيقة | المواد: LSZH قطر: 0.85±0.05 ملم اللون: الأحمر طول التخلع لمرة واحدة: 5-8 ملم |
| عضو القوة | مواد: خيوط أراميد |
| السترة الخارجية | مادة: TPU قطر: 3.0±0.2 ملم اللون: الأسود |
خصائص الاختبار الميكانيكي والبيئي
| البنود | الوصف |
|---|---|
| أداء السحب | IEC 60794-1-2-E1: 800N قصيرة الأجل ، 300N طويلة الأجل |
| مقاومة السحق | IEC 60794-1-E3: 500N قصيرة الأجل ، 100N طويلة الأجل |
| تأثير الكابل | IEC 60794-1-E4: لا يوجد ضرر على السترة الخارجية والعناصر الداخلية |
| إعادة الانحناء | IEC 60794-1-E6 |
| الالتواء | IEC 60794-1-E7 |
| ثني الكابلات | IEC 60794-1-E11 |
| نطاق الحرارة | IEC 60794-1-2-F1: -20 درجة مئوية - +60 درجة مئوية |
| نصف قطر الانحناء | 10 ملم ثابت، 20 ملم ديناميكي |
التطبيقات
- كيتف
- شبكات الاتصالات
- إيقاف الجهاز النشط
- شبكات المنطقة المحلية (LANS)
- شبكات معالجة البيانات
- معدات الاختبار
- شبكات المنطقة الواسعة (WANS)
الخصائص الرئيسية
- خسارة إدراج منخفضة وخسارة انعكاس عالية
- قدرة جيدة على التبادل
- متانة جيدة
- استقرار درجة حرارة عالية
- المعيار: تيلكورديا GR-326-CORE

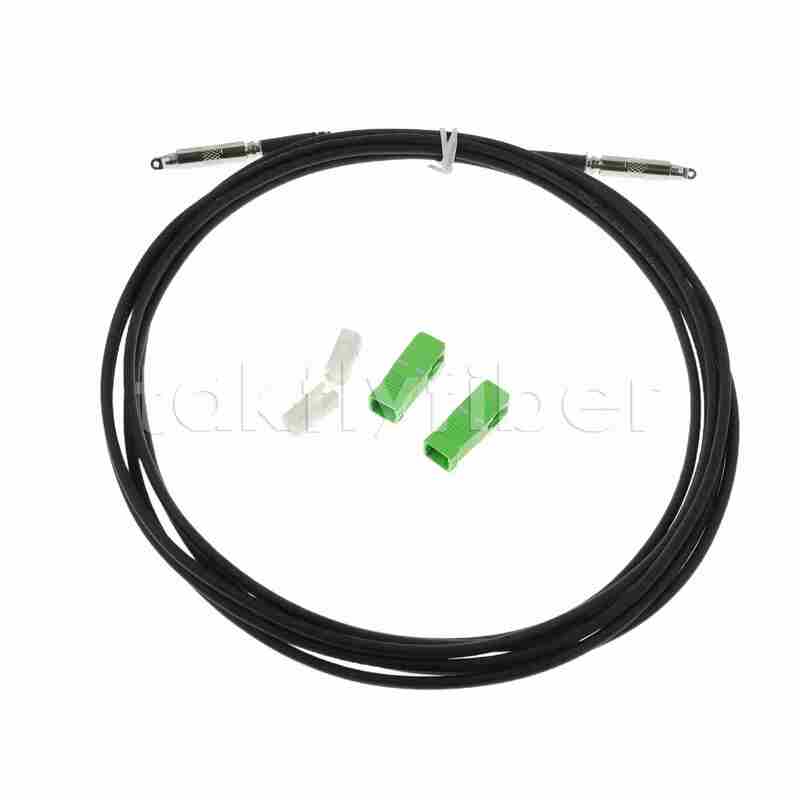

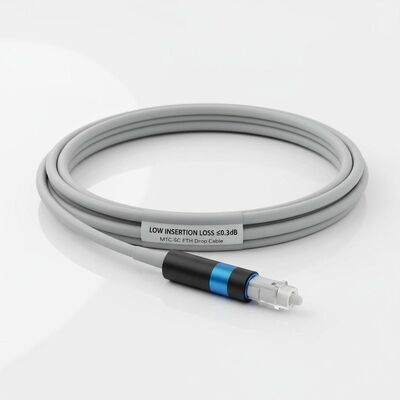

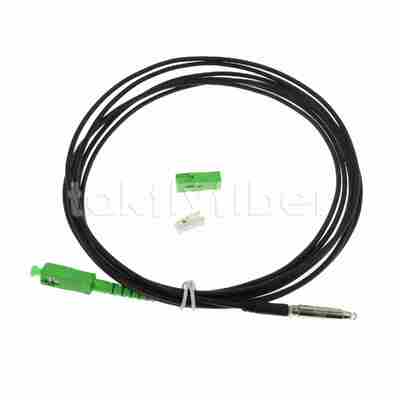

صور المنتج
لماذا اخترت "تاكفلاي"؟
- تأسست في عام 2000، مع أكثر من 400 عامل، تتمتع Takfly بـ 21 عاما من الخبرة في تصنيع منتجات الألياف الضوئية
- وتشمل مجموعة المنتجات: MPO/MTP Patch cord، Fiber Optic Patchcord، pigtail، adapter، attenuator، PLC Splitter، WDM/CWDM/DWDM، Termination Box، Fast Connector، Media Converter، POE Switch،منتجات جهاز الاستقبال SFP ومنتجات الطاقة العالية
- معتمدة مع ISO9001، ISO14001، CE، ROHS، REACH، FCC، CPR و Anatel
- العملاء الرئيسيون: Telefonica، Orange، Movistar، Vodafone، Singtel، Starhub، Corning، Amphenol، SENKO
- فريق البحث والتطوير مع أكثر من 26 مهندسًا ، يتم الترحيب بتصاميم العملاء OEM و ODM
- جودة عالية، أسعار جذابة وتسليم سريع (2-7 أيام)
مع أكثر من 10 سنوات من الخبرة في المبيعات وخبرة الشحن في منتجات الألياف الضوئية، ساعدنا أكثر من 127 عميلا في توسيع أعمالهم وزيادة المبيعات.نحن نقدم إرشادات مهنية لمساعدتك على توفير الوقت والمال مع زيادة مبيعاتك.
