CPR تصنيف SC قابل للدفع FTTH قطرة كابل الألياف الضوئية Patchcord مع 3.0mm TPU سترة و G657A2 الألياف
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | تك-بيسي-ساب-SA-A2-3.0-تي بي يو |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | US$0.01~9.99/PC |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | Western Union ، T/T ، Moneygram/PayPal |
| القدرة على العرض: | 10000 قطعة/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | CPR تصنيف SC للدفع FTTH كابل إسقاط الألياف البصرية Patchcord SM G657A2 3.0mm سترة TPU | خسارة التداخل: | .30.3 ديسيبل |
|---|---|---|---|
| خسارة العودة: | APC SM ≥ 60 ديسيبل | نوع الألياف: | سم G657A2، G657B3 |
| القطر: | 3.0 ملم | نوع الموصل: | APC |
| مادة السترة: | LSZH / TPU | لون: | أسود |
| الطول الموجي: | 1310nm ، 1550nm | طول: | 5 م أو حسب الطلب |
| درجة حرارة التشغيل: | -20 درجة مئوية ~ 70 درجة مئوية | قطر الألياف: | 9/125 |
| درجة: | درجة الاتصالات | شهادة: | CE / بنفايات / الوصول |
| القدرة الإنتاجية: | 10000 قطعة/يوم | ||
| إبراز: | CPR تصنيف الألياف البصرية التصحيح,3.0 ملم تي بي يو سترة FTTH كابل إسقاط,G657A2 كابل الألياف SC القابل للدفع,3.0mm TPU Jacket FTTH Drop Cable,G657A2 Fiber SC Pushable Cable |
||
منتوج وصف
كابل توصيل ألياف بصرية FTTH قابل للدفع بتقييم CPR مع موصل SC
كابلات توصيل ألياف بصرية FTTH قابلة للدفع بموصل SC هي كابلات مسبقة التجهيز، رفيعة 3 مم، مدرعة، أو متينة مصممة للتركيب السريع بدون أدوات في المساحات الضيقة (المواسير/الأنابيب). تتميز بموصل خاص على شكل "رصاصة" لسهولة السحب والدفع. هذه الكابلات أحادية النواة أو متعددة النوى أحادية الوضع (OS2) أحادية المسار مثالية لاتصالات الخط الأخير في FTTx، وتوفر خسارة إدخال منخفضة ومتانة عالية لنشر الألياف المباشر إلى المنزل.
الميزات والفوائد الرئيسية
- سهولة التركيب: مصممة للتركيب بدون أدوات، قابلة للدفع والسحب عبر المواسير أو القنوات الصغيرة، مما يقلل الحاجة إلى اللحام.
- التصميم: يتميز بغلاف LSZH رفيع ومرن ومتين ومرن، وغالبًا ما يكون أسود، للبيئات القاسية، المدفونة مباشرة، أو تحت الأرض.
- موصل مسبق التجهيز: مزود بموصلات SC/APC أو SC/UPC، مع موصل على شكل رصاصة في أحد الطرفين لمنع التلف أثناء التركيب.
- الأداء: نقل بيانات عالي السرعة مع خسارة إدخال منخفضة (0.3 ديسيبل) وخسارة انعكاس عالية (60 ديسيبل لـ APC).
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| نوع الواجهة الطرفية | PC، UPC و APC |
| نوع الألياف | SM G657A2 |
| قطر الكابل | 3.0 مم |
| خسارة الإدخال | ≤ 0.3 ديسيبل |
| خسارة الانعكاس | UPC SM≥50 ديسيبل، APC SM≥ 60 ديسيبل |
| التكرار | ≤ 0.1 |
| المتانة | ≤ 0.2 ديسيبل |
| قابلية التبادل | ≤ 0.2 ديسيبل |
| قوة الشد | >200 نيوتن |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 80 درجة مئوية |
| مادة الغلاف الخارجي | غلاف أسود LSZH أو TPU |
| نصف قطر الانحناء (ثابت/ديناميكي) | 10D/20D |
| الطول | حسب الطلب |
معلمات الألياف
| البند | الوحدة | المواصفات (SM G657A2/G657B3) |
|---|---|---|
| قطر مجال الوضع @1310 نانومتر | ميكرومتر | 8.2~9.0 |
| قطر مجال الوضع @1550 نانومتر | ميكرومتر | 9.1~10.1 |
| قطر الغلاف | ميكرومتر | 125±0.7 |
| عدم استدارة الغلاف | ٪ | ≤0.7 |
| خطأ تركيز النواة والغلاف | ميكرومتر | ≤0.5 |
| قطر الطلاء | ميكرومتر | 245±5 |
| عدم استدارة الطلاء | ٪ | ≤6.0 |
| خطأ تركيز الغلاف والطلاء | ميكرومتر | ≤12 |
| طول موجة قطع الكابل | نانومتر | λcc ≤1260 |
| التوهين @1310 نانومتر | ديسيبل/كم | ≤0.36 |
| التوهين @1550 نانومتر | ديسيبل/كم | ≤0.25 |
| خسارة الانحناء الكبير @1550 نانومتر | ديسيبل | ≤0.08 |
| خسارة الانحناء الكبير @1265 نانومتر | ديسيبل | ≤0.25 |
بناء الكابل
| المكون | الوصف |
|---|---|
| الألياف البصرية | عدد الألياف: 1، اللون: أحمر |
| ألياف مغلفة بإحكام | المادة: LSZH، القطر: 0.85±0.05 مم، اللون: أحمر، طول التقشير لمرة واحدة: 5-8 مم |
| عضو القوة | المادة: خيوط الأراميد |
| الغلاف الخارجي | المادة: TPU، القطر: 3.0±0.2 مم، اللون: أسود |
الخصائص الميكانيكية والبيئية
| عنصر الاختبار | الوصف |
|---|---|
| أداء الشد | IEC 60794-1-2-E1: قصير الأجل 800 نيوتن، طويل الأجل 300 نيوتن |
| مقاومة السحق | IEC 60794-1-E3: قصير الأجل 500 نيوتن، طويل الأجل 100 نيوتن |
| تأثير الكابل | IEC 60794-1-E4: لا يوجد تلف في الغلاف الخارجي والعناصر الداخلية |
| الانحناء المتكرر | IEC 60794-1-E6 |
| الالتواء | IEC 60794-1-E7 |
| انحناء الكابل | IEC 60794-1-E11 |
| نطاق درجة الحرارة | IEC 60794-1-2-F1: -20 درجة مئوية - +60 درجة مئوية |
| نصف قطر الانحناء | ثابت: 10 مم، ديناميكي: 20 مم |
التطبيقات
- CATV
- شبكات الاتصالات
- إنهاء الأجهزة النشطة
- شبكات المنطقة المحلية (LANs)
- شبكات معالجة البيانات
- معدات الاختبار
- شبكات المنطقة الواسعة (WANs)
ميزات الأداء
- خسارة إدخال منخفضة وخسارة انعكاس عالية
- قدرة تبادل جيدة
- متانة جيدة
- استقرار عالي لدرجة الحرارة
- المعيار: Telcordia GR-326-CORE

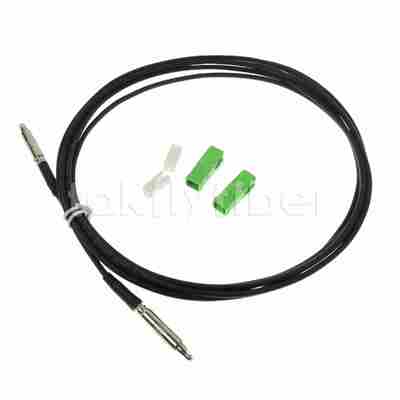

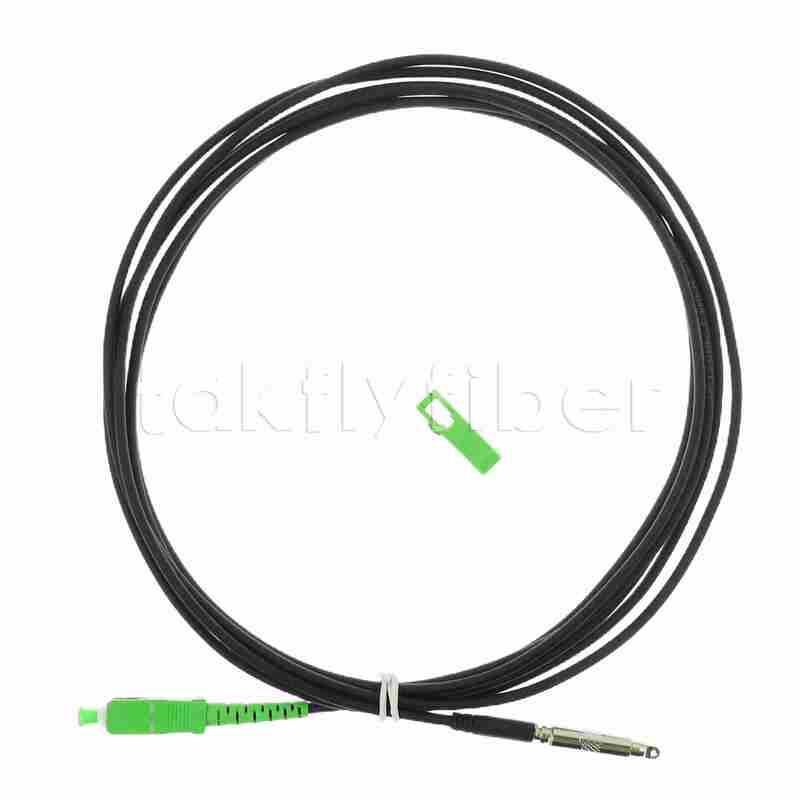

صور المنتج
لماذا تختار Takfly؟
- تأسست في عام 2000، مع أكثر من 400 عامل، تمتلك Takfly خبرة تصنيع 21 عامًا في منتجات الألياف البصرية.
- معتمدة بشهادات ISO9001، ISO14001، CE، ROHS، REACH، FCC، CPR و Anatel.
- العملاء الرئيسيون: Telefonica، Orange، Movistar، Vodafone، Singtel، Starhub، Corning، Amphenol، SENKO.
- توفر البحث والتطوير مع أكثر من 26 مهندسًا، وتصميمات العملاء OEM، ODM مرحب بها.
- جودة عالية، سعر جذاب وتسليم سريع (2-7 أيام).
مع أكثر من 10 سنوات من الخبرة في المبيعات والشحن في منتجات الألياف البصرية، ساعدنا أكثر من 127 عميلاً على توسيع أعمالهم وزيادة المبيعات، ونعتقد أننا يمكننا تزويدك بتوجيهات احترافية، ومساعدتك على توفير الوقت والمال، وزيادة مبيعاتك.
