منتوج وصف
كابل الألياف الضوئية الداخلية الدقيقة GJFH-24-288
نظرة عامة على المنتج
كابل الألياف الضوئية الداخلية الدقيقة GJFH-24-288
تطبيقات المنتج
- وصلة وصلة الألياف الضوئية النشطة أو ألياف الذيل
- التوجيه والتصحيح لمواقع شبكات البيانات والاتصالات الداخلية
- الربط البيني للأجهزة ومعدات الاتصالات
خصائص المنتج
- من السهل تقشير الألياف المطلية
- يوفر عنصر تقوية خيوط الأراميد مقاومة شد ممتازة
- عدد متعدد النوى بقطر خارجي صغير
- أداء جيد مثبط للهب مع انخفاض التوهين المستحث ضمن نطاق درجة حرارة التشغيل
المعلمات والخصائص البصرية
مواصفات الألياف أحادية الوضع
| نوع الألياف | G652D (1310/1550 نانومتر) | G657A1 (1310/1550 نانومتر) | G657A2 (1310/1550 نانومتر) | G657B3 (1310/1550 نانومتر) |
|---|---|---|---|---|
| التوهين (ديسيبل) | نموذجي: 0.36/0.22 الحد الأقصى: 0.5/0.4 |
نموذجي: 0.36/0.22 الحد الأقصى: 0.5/0.4 |
نموذجي: 0.36/0.22 الحد الأقصى: 0.5/0.4 |
نموذجي: 0.36/0.22 الحد الأقصى: 0.5/0.4 |
| منحدر التشتت الصفري | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| التشتت (1285~1340 نانومتر) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| قطر المجال النمطي (@1310 نانومتر) | 9.1±0.4 ميكرومتر | 8.8±0.4 ميكرومتر | 8.8±0.4 ميكرومتر | 8.8±0.4 ميكرومتر |
| طول موجة القطع للكابل (نانومتر) | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر | ≤1260 نانومتر |
| الحد الأدنى لنصف قطر الانحناء (مم) | 16 ملم | 10 ملم | 7.5 ملم | 5.0 ملم |
| قطر الغلاف (ميكرومتر) | 125±1.0 ميكرومتر | 125±1.0 ميكرومتر | 125±1.0 ميكرومتر | 125±1.0 ميكرومتر |
مواصفات الألياف متعددة الأوضاع
| نوع الألياف | 62.5/125 ميكرومتر (850/1300 نانومتر) | 50/125 ميكرومتر (850/1300 نانومتر) | BIOM2+ (850/1300 نانومتر) | BIOM3 (850/1300 نانومتر) | BIOM4 (850/1300 نانومتر) | BIOM5 (850/953 نانومتر/1300 نانومتر) |
|---|---|---|---|---|---|---|
| التوهين (ديسيبل) | نموذجي: 3.0/1.0 الحد الأقصى: 3.5/1.5 |
نموذجي: 3.0/1.0 الحد الأقصى: 3.5/1.5 |
نموذجي: 3.0/1.0 الحد الأقصى: 3.5/1.5 |
نموذجي: 3.0/1.0 الحد الأقصى: 3.5/1.5 |
نموذجي: 3.0/1.0 الحد الأقصى: 3.5/1.5 |
نموذجي: 3.0/1.0 الحد الأقصى: 3.5/1.5 |
| عرض النطاق الترددي (ميجاهرتز*كم) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| عرض النطاق الترددي النموذجي الفعال | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 جيجابت إيثرنت SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| الحد الأدنى لنصف قطر الانحناء (مم) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| قطر الغلاف (ميكرومتر) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

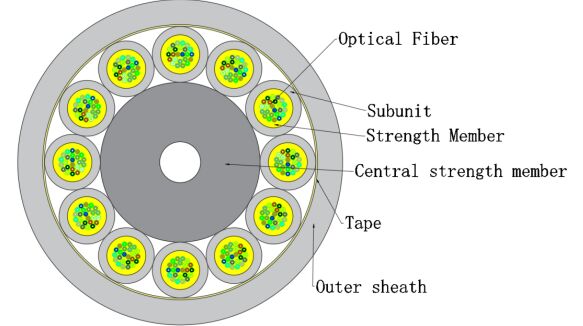

هيكل المنتج
| العناصر | الأوصاف |
|---|---|
| الألياف الضوئية |
عدد الألياف:24-48 | 50-72 | 74-96 | 98-288 اللون:الكروماتوغرافي |
| الوحدة الفرعية/الحشو |
العدد:4 | 6 | 8 | 12 المادة:LSZH |
| عضو القوة |
المادة:خيوط الأراميد اللون:حسب متطلبات العميل أو نوع الألياف القطر:3.0±0.1 ملم السماكة:0.5±0.05 ملم |
| عضو القوة المركزي | المادة:FRP & الغلاف |
| الغلاف الخارجي |
المادة:LSZH اللون:حسب متطلبات العميل أو نوع الألياف |
| طبقة الطرد |
المادة:شريط القطر:9.0±0.3 | 11.2±0.4 | 13.5±0.5 | 17.5±0.5 ملم |
الخصائص الميكانيكية والبيئية
| العناصر | الأوصاف |
|---|---|
| قوة الشد | على المدى القصير: 150 نيوتن على المدى الطويل: 50 نيوتن |
| مقاومة السحق | على المدى القصير: 500 نيوتن/100 ملم على المدى الطويل: 100 نيوتن/100 ملم |
| نطاق درجة الحرارة | -20 درجة مئوية إلى +60 درجة مئوية |
| نصف قطر الانحناء | ديناميكي: ≥20D ثابت: ≥10D |
التعبئة والتسليم
- التعبئة والتغليف:حماية الأسطوانات الخشبية. وفقًا لطلب العميل أو شركتنا.
- طول التسليم:طول البكرة القياسي: 0.5-2.0 كم أو حسب طلب العميل.
علامات الكابل
- علامة الكابل كل متر عن طريق طباعة نافثة للحبر
- سنة الصنع
- نوع الكابل
- عدد الألياف
- طول الكابل
- إلخ.
- حسب طلب العميل أو شركتنا
صور المنتج
لماذا تختار TAKFLY
- 26+ سنوات من الخبرة في تصنيع منتجات الألياف الضوئية
- 450+ عامل تجميع يتمتعون بخبرة تزيد عن 3 سنوات
- 10+ مهندسين بحث وتطوير مخصصين للابتكار
- 16 آلة حقن مستوردة من ألمانيا وخطوط إنتاج
- 30+ آلة اختبار بما في ذلك OTDR و 3D و VFL وأدوات اختبار IL&RL
- معدات اختبار شاملة: أجهزة اختبار قوة الشد، وأجهزة اختبار مقاومة السحق، وأجهزة اختبار مقياس الطاقة، وأجهزة فحص الضوء
- قبول العلامة التجارية OEM
- المشاركة في المعارض العالمية: OFC و ECOC و CommunicAsia و NETCOM و AFRICACOM و SVIAZ ICT و CommunicIndonesia و Global Source Electronic Exhibition
مراقبة الجودة
- فحص المواد الخام قبل الإنتاج
- فحص كامل بعد كل عملية على حدة
- فحوصات إنتاج شاملة نصف منتهية
- فحص المنتج النهائي الكامل قبل التعبئة
- فحوصات عينية قبل الشحن
معلومات التسليم
- عينات:1-3 أيام عمل
- أوامر الإنتاج الضخم:3-7 أيام عمل
- التعبئة والتغليف:أكياس بلاستيكية وكرتون ومنصات نقالة متوفرة حسب الطلب
