كابل الألياف الضوئية الداخلي الصغير GJFH-24-288
ملخص المنتج
كابلات الألياف الضوئية الدقيقة في الأماكن المغلقة GJFH-24-288 لمحة عامة عن المنتج كابلات الألياف الضوئية الدقيقة في الأماكن المغلقة GJFH-24-288مصممة لتطبيقات الألياف الضوئية الداخلية عالية الأداء مع موثوقية مرنة ممتازة. التطبيقات الألياف الضوئية النشطة للاتصال القفز أو الألياف الذيل توجيه وتصحيح موا...
Product Custom Attributes
اسم المنتج:
كابل الألياف الضوئية الداخلي الصغير GJFH-24-288
توهين SM:
نموذجي 0.36/0.22
قطر الكسوة (ميكرومتر):
125 ± 1.0
توهين مم:
نموذجي 3.0/1.0
عدد الألياف الضوئية:
24-288 ج
لون أنبوب فضفاض:
الكروماتوغرافي
مادة غمد:
LSZH
قطر الغمد:
3.0 ± 0.1 ملم
نطاق درجة الحرارة:
-20 درجة مئوية -+60 درجة مئوية
ضمان:
5 سنوات، صيانة مدى الحياة
العلامة التجارية الألياف:
كورنينج، واي أو إف سي، أو إف إس، دراكا
إبراز:
كابل ألياف بصرية دقيقة GJFH-24-288,كابل ألياف ضوئية داخلي 288 نوى,كابل ألياف GJFH مع ضمان
,Indoor fiber optic cable 288 core
,GJFH fiber cable with warranty
وصف المنتج
كابلات الألياف الضوئية الدقيقة في الأماكن المغلقة GJFH-24-288
لمحة عامة عن المنتج
كابلات الألياف الضوئية الدقيقة في الأماكن المغلقة GJFH-24-288مصممة لتطبيقات الألياف الضوئية الداخلية عالية الأداء مع موثوقية مرنة ممتازة.
التطبيقات
- الألياف الضوئية النشطة للاتصال القفز أو الألياف الذيل
- توجيه وتصحيح مواقع مراكز البيانات وشبكات الاتصالات الداخلية
- ربط الأدوات ومعدات الاتصالات
خصائص المنتج
- الألياف المغطاة سهلة القشرة
- العنصر المُعزّز من خيوط الأراميد يوفر مقاومة ممتازة للشق
- عدد متعدد النواة ذات القطر الخارجي الصغير
- أداء جيد لضبط اللهب مع انخفاض ضئيل في نطاق درجة حرارة العمل
المعايير والخصائص البصرية
مواصفات الألياف ذات الوضع الواحد
| نوع الألياف | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| الضعف (dB) نموذجي | 0.36-022 | 0.36-022 | 0.36-022 | 0.36-022 |
| الحد الأقصى للإنخفاض (dB) | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| منحدر التشتت الصفري | ≤0.091 ps/km*nm2 | ≤0.092 ps/km*nm2 | ≤0.092 ps/km*nm2 | ≤0.092 ps/km*nm2 |
| التشتت (1285 ~ 1340nm) | -3.5 - 3.5ps/ ((nm*km) | -3.5 - 3.5ps/ ((nm*km) | -3.5 - 3.5ps/ ((nm*km) | -3.5 - 3.5ps/ ((nm*km) |
| قطر المجال في الوضع (@1310nm) | 9.1±0.4 ميكرومتر | 8.8±0.4 ميكرومتر | 8.8±0.4 ميكرومتر | 8.8±0.4 ميكرومتر |
| كابل طول موجة الحد (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| نصف قطر الانحناء الدقيق (ملم) | 16 ملم | 10 ملم | 7.5 ملم | 5.0 ملم |
| قطر الغطاء (μm) | 125±1.0μm | 125±1.0μm | 125±1.0μm | 125±1.0μm |
مواصفات الألياف متعددة الأوضاع
| نوع الألياف | 62.5/125 μm (850/1300nm) | 50/125 μm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| الضعف (dB) نموذجي | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| الحد الأقصى للإنخفاض (dB) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| عرض النطاق الترددي (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥ 700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| عرض النطاق الترددي النموذجي الفعال | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥ 4700/2470 |
| 10 جيجابيت إثنتر SX (M) | .... | .... | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | .... | .... | .... | 140/---- | 170/---- | 200M/----/---- |
| نصف قطر الانحناء الدقيق (ملم) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| قطر الغطاء (μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

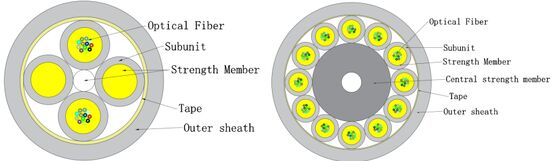

هيكل المنتج
| البنود | الوصف |
|---|---|
| الألياف البصرية |
عدد الألياف:24-48, 50-72, 74-96, 98-288 اللون:الكروماتوجرافية |
| الوحدة الفرعية/الملء |
الحساب:4، 6، 8، 12 المواد:LSZH |
| عضو القوة |
المواد:خيوط الأراميد اللون:اعتمادا على متطلبات العميل أو نوع الألياف قطر:3.0±0.1 ملم سمك:0.5±0.05 ملم |
| عضو القوة المركزية | المواد:FRP & غطاء |
| الغطاء الخارجي |
المواد:LSZH اللون:اعتمادا على متطلبات العميل أو نوع الألياف |
| طبقة الطرد |
المواد:شريط قطر:9.0±03، 11.2±0.4، 13.5±0.5، 17.5±0.5 ملم |
الخصائص الميكانيكية والبيئية
| البنود | الوصف |
|---|---|
| قوة الشد |
على المدى القصير150N على المدى الطويل50N |
| مقاومة السحق |
على المدى القصير500N/100mm على المدى الطويل100N/100mm |
| نطاق الحرارة | -20°C إلى +60°C |
| نصف قطر الانحناء |
الديناميكية:≥20D ثابت:≥10D |
التعبئة والتسليم
- العبوة:حماية الطبول الخشبية حسب طلب العميل أو شركتنا
- مدة التسليم:الطول القياسي للدراجات: 0.5-2.0 كم أو حسب طلب العميل.
علامة الكابل
- علامة كابل كل متر عن طريق الطباعة رش الحبر
- سنة التصنيع
- نوع الكابل
- عدد الألياف
- طول الكابل
- وهلم جرا
- حسب طلب العميل أو طلب شركتنا
صور المنتج
لماذا اخترت تاكفلي
- 26+ سنوات من الخبرة في تصنيع منتجات الألياف الضوئية
- 450+ عامل تجميع مع 3+ سنوات من الخبرة
- 10 + مهندسين البحث والتطوير المكرسين للابتكار
- 16 آلات الحقن وخطوط الإنتاج المستوردة من ألمانيا
- آلات اختبار أكثر من 30 بما في ذلك أدوات اختبار OTDR و 3D و VFL و IL&RL
- معدات الاختبار الشاملة: اختبارات قوة التوتر، اختبارات مقاومة السحق، اختبارات عداد الطاقة، اختبارات الضوء
- تعريف العلامة التجارية المعتمد
- مشاركة المعرض العالمي: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، المعرض الإلكتروني العالمي
مراقبة الجودة
- التحقق المباشر من المواد الخام قبل الإنتاج
- فحص كامل بعد كل عملية فردية
- عمليات فحص شاملة للإنتاج شبه المنتهي
- فحص كامل للمنتج النهائي قبل التعبئة
- عمليات التحقق الفورية قبل الشحن
معلومات التسليم
- العينات:1-3 أيام عمل
- طلبات الإنتاج الجماعي:3-7 أيام عمل
- العبوة:الأكياس البلاستيكية والصناديق والحاويات المتاحة بناءً على الطلب
