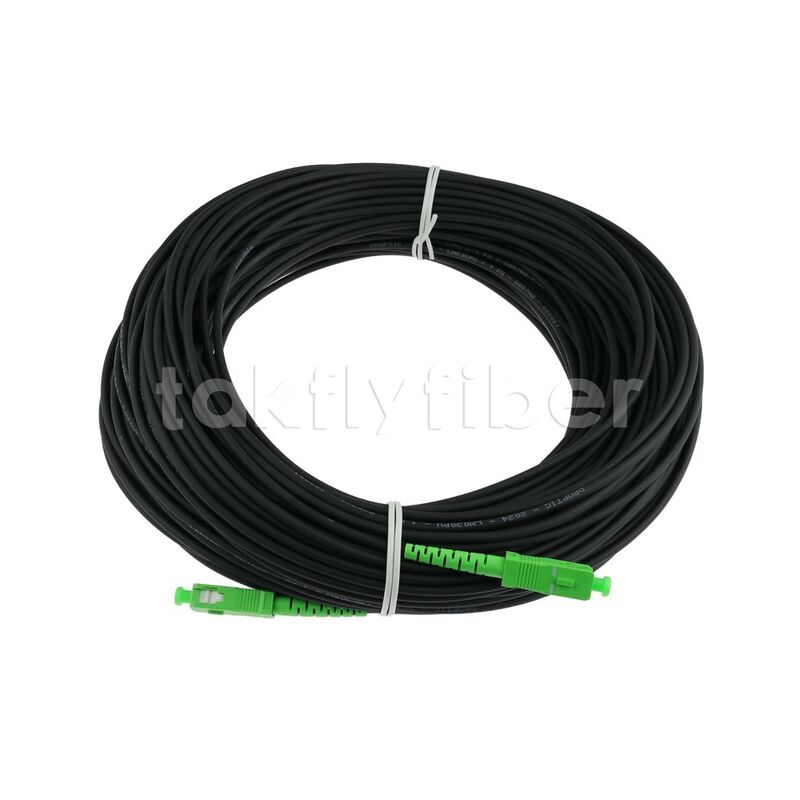

كابل توصيل الألياف الضوئية عالي القوة FTTH خارجي 3.0 كيفلر أسود TPU أحادي النمط SCAPC إلى SCAPC SM G657B3
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | TK-PC-3.0-TPU-SA-SA-20M |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | US$0.01~4.99/PC |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | ويسترن يونيون، / تي تي، موني جرام / بايبال |
| القدرة على العرض: | 10000pcs/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | كابل تصحيح الألياف الضوئية ذو الوضع الواحد من مادة TPU أسود من SCAPC إلى SCAPC SM G657B3 | خسارة التداخل: | .30.3 ديسيبل |
|---|---|---|---|
| خسارة العودة: | APC SM ≥ 60 ديسيبل | نوع الألياف: | OS2، G652D، G657A1، G657A2، G657B3 |
| القطر: | 3.0 ملم | نوع الموصل: | APC |
| مادة السترة: | tpu | لون: | أسود |
| الطول الموجي: | 1310nm ، 1550nm | طول: | 20m أو مخصص |
| درجة حرارة التشغيل: | -20 درجة مئوية ~ 70 درجة مئوية | قطر الألياف: | 9/125 |
| درجة: | درجة الاتصالات | شهادة: | CE / بنفايات / الوصول |
| القدرة الإنتاجية: | 10000pcs/يوم | ||
| إبراز: | كابل FTTH الخارجي للألياف الضوئية,سلك توصيل SCAPC مُقوّى بالكيفلر,كابل ألياف G657B3 أحادي النمط,Kevlar reinforced SCAPC patch cord,single mode G657B3 fiber cable |
||
منتوج وصف
كابل تصحيح الألياف الضوئية عالي القوة FTTH خارجي 3.0 Kevlar Black TPU أحادي الوضع SC/APC إلى SC/APC SM G657B3
تتميز هذه الألياف الضوئية أحادية الوضع الحساسة للغاية للانحناء BendCom® G.657.B3 بأداء انحناء متميز، خاصة عند نصف قطر انحناء 5 مم. يضمن توزيع مؤشر الانكسار الأمثل التوافق الكامل مع ألياف G.657.A2، مما يجعلها الحل الأمثل لتطبيقات الألياف إلى المنزل (FTTH).
كيفية طلب سلك توصيل الألياف الضوئية
- نوع الموصل: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
- نوع الوضع: أحادي الوضع (UPC و APC) / متعدد الأوضاع (PC)
- قطر الكابل: 0.9 / 2.0 / 3.0 مم (أقطار مخصصة متوفرة)
- مادة الطلاء: PVC / LSZH
- عدد الألياف: أحادي / مزدوج / 4 نوى / 6 نوى / 8 نوى / 12 نوى / 24 نوى / 48 نوى / 96 نوى وأكثر
- نوع الكابل: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
- طول سلك التصحيح: مخصص لمتطلباتك
- لموصلات MPO/MTP: حدد الطريقة (النوع A / النوع B / النوع C)، ذكر/أنثى، وعدد الألياف (4/8/12/16/24/32 ليفًا)
مواصفات سلك التصحيح البصري TPU 3.0 مم
| المعلمة | تخصيص |
|---|---|
| نوع الوجه النهائي | SC/APC-SC/APC |
| نوع الألياف | SM G657A2 ملون باللون الأحمر |
| قطر الكابل | 3.0±0.2 مم |
| فقدان الإدخال | ≤0.25 ديسيبل لـ ≥97% من التوصيلات |
| فقدان العودة | APC≥60 ديسيبل |
| إمكانية التكرار | ≤ 0.1 |
| المتانة | ≤ 0.2 ديسيبل |
| التبادلية | ≤ 0.2 ديسيبل |
| قوة الشد | >70N |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 80 درجة مئوية |
| مادة الغلاف الخارجي | أسود |
| نصف قطر الانحناء (ثابت/ديناميكي) | 10D/20D |
| الطول | 3M، 7M، 50M، 100M، أو مخصص |
معلمات الألياف
| رقم. | العنصر | الوحدة | المواصفات (G657B3) |
|---|---|---|---|
| 1 | قطر المجال النمطي @1310 نانومتر | μm | 8.2~9.0 |
| قطر المجال النمطي @1550 نانومتر | μm | 9.1~10.1 | |
| 2 | قطر التغليف | μm | 125±0.7 |
| 3 | عدم دائرية التغليف | ％ | ≤0.7 |
| 4 | خطأ تركيز اللب والتغليف | μm | ≤0.5 |
| 5 | قطر الطلاء | μm | 245±5 |
| 6 | عدم دائرية الطلاء | ％ | ≤6.0 |
| 7 | خطأ تركيز التغليف والطلاء | μm | ≤12 |
| 8 | طول موجة القطع بالكابل | نانومتر | λcc ≤1260 |
| 9 | التوهين @1310 نانومتر | ديسيبل/كم | ≤0.36 |
| التوهين @1550 نانومتر | ديسيبل/كم | ≤0.25 | |
| 10 | فقدان الانحناء الكلي @1550 نانومتر | ديسيبل | ≤0.08 |
| فقدان الانحناء الكلي @1265 نانومتر | ديسيبل | ≤0.25 |
أبعاد الكابل والبناء
| المكون | الوصف |
|---|---|
| الألياف الضوئية | عدد الألياف: 1، اللون: أحمر |
| ألياف عازلة ضيقة | المادة: LSZH، القطر: 0.85±0.05 مم، اللون: أحمر، طول التقشير لمرة واحدة: 5-8 مم |
| عضو القوة | المادة: خيوط الأراميد |
| السترة الخارجية | المادة: TPU، القطر: 3.0±0.2 مم، اللون: أسود |
سيناريوهات التطبيق
- FTTH (الألياف إلى المنزل)
- تطبيقات منزلية مثل كابل الألياف الضوئية غير المرئي
- مناسبات ذات متطلبات خاصة لنصف قطر الانحناء
الميزات
- هيكل بسيط وخفيف الوزن وقوة شد عالية
- تصميم أخدود خاص لسهولة التقشير والوصل، وتبسيط التركيب والصيانة
- سلكان فولاذيان متوازيان يضمنان قوة الشد
- مقاومة السحق والمرونة
- غمد مثبط للهب منخفض الدخان وخالي من الهالوجين، صديق للبيئة وآمن
لماذا تختار TAKFLY - مزايانا
- الشركة المصنعة المحترفة:أكثر من 25 عامًا من الخبرة في منتجات الألياف الضوئية مع شراء شامل
- فريق الخبراء:450+ عامل تجميع، 26+ مهندس بحث وتطوير
- المعدات المتطورة:16 آلة حقن ألمانية، 10+ خطوط إنتاج الكابلات
- الاختبار الشامل:30+ آلة اختبار بما في ذلك OTDR، و 3D، و VFL، وأدوات اختبار IL&RL
- خدمات OEM:تتوفر العلامة التجارية المخصصة
- التواجد العالمي:معارض عالمية بما في ذلك OFC و ECOC و CommunicAsia
- دعم على مدار الساعة وطوال أيام الأسبوع:خدمات شاملة بعد البيع
مراقبة الجودة
- فحص المواد الخام قبل الإنتاج
- فحص كامل بعد كل عملية
- فحص شامل للمنتج النهائي
- التحقق من الجودة قبل الشحن
التسليم والشحن
- عينات:1-3 أيام عمل
- الإنتاج بالجملة:3-7 أيام عمل
- التعبئة والتغليف:أكياس بلاستيكية، كرتون، وخيارات منصات نقالة
- طرق الشحن:DHL، UPS، FEDEX، TNT، EMS (3-5 أيام)، الشحن البحري أو الجوي
شروط الدفع
T/T، Paypal، Western Union، و L/C متوفرة. أسعار تنافسية للكميات الكبيرة.
مع أكثر من 10 سنوات من الخبرة في هذا المجال، يمكنني تقديم خدمة ممتازة وإجابات احترافية!
إذا كنت مهتمًا بمنتجاتنا أو لديك أي أسئلة، فيرجى إرسال استفسار إلي اليوم!
