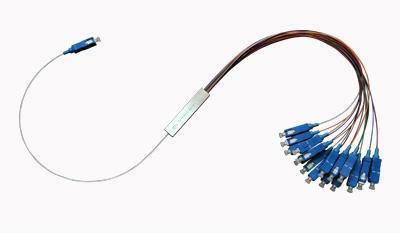

مواصفات فاصل الألياف البصرية PLC
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | الألياف البصرية PLC الخائن |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | ويسترن يونيون، / تي تي، موني جرام / بايبال |
| القدرة على العرض: | 1000pcs/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مواصفات فاصل الألياف البصرية PLC | الطول الموجي التشغيلي (نانومتر): | 1260 ~ 1650 |
|---|---|---|---|
| النوع (1*ن): | 1*2 1*4 1*8 1*16 1*32 1*64 | الحد الأقصى لخسارة الإدراج (DB): | 3.9 7.2 10.3 13.5 16.8 20.3 |
| الحد الأدنى لخسارة الإرجاع (ديسيبل): | 55 | نوع الألياف: | قطاع تقييس الاتصالات G657A1 وG657A2 وG.652D |
| الحد الأقصى لاستقرار درجة الحرارة (ديسيبل): | 0.5 ((معتاد 0.3)) | درجة حرارة التشغيل （℃）: | -40 ~ +85 |
| العلامة التجارية الألياف: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | مواصفات مقسم PLC بالألياف الضوئية,مكون الألياف الضوئية لمقسم PLC,مقسم ألياف ضوئية مع ضمان,PLC Splitter fiber optic component,Fiber optic splitter with warranty |
||
منتوج وصف
موزع PLC ليفي بصري
نظرة عامة على المنتج
موزع PLC (دائرة الموجة الضوئية المستوية) هو جهاز توزيع طاقة يعتمد على تقنية الركيزة الكوارتز المتكاملة. تقسم موزعات PLC أحادية الوضع 1×N و 2×N إشارات ضوئية بشكل موحد من مدخل واحد أو مدخلين إلى مخرجات متعددة. يمكن لهذه الموزعات أيضًا أن تعمل في الاتجاه المعاكس لدمج إشارات متعددة في ألياف واحدة أو اثنتين.
التطبيقات
- قطاع الاتصالات
- أنظمة PON
- FTTH (الألياف إلى المنزل)
- CATV
- نقل الفيديو
ميزات المنتج
- طول موجة التشغيل عريض النطاق
- فقدان إدخال منخفض
- PDL منخفض (فقدان يعتمد على الاستقطاب)
- تصميم مضغوط
- توحيد ممتاز من قناة إلى قناة
- موثوقية واستقرار عاليان
المواصفات الفنية
| المعلمة | القيمة |
|---|---|
| طول الموجة التشغيل (نانومتر) | 1260 ~ 1650 |
| نوع الألياف | ITU-T G657A1, G657A2 و G.652D |
| أقصى استقرار في درجة الحرارة (ديسيبل) | 0.5 (نموذجي 0.3) |
| درجة حرارة التشغيل (°C) | -40 ~ +85 |
| درجة حرارة التخزين (°C) | -40 ~ +85 |
أداء موزع 1×N
| النوع | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| أقصى فقدان إدخال (ديسيبل) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| أقصى توحيد (ديسيبل) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| أقصى PDL (ديسيبل) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
أداء موزع 2×N
| النوع | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| أقصى فقدان إدخال (ديسيبل) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| أقصى توحيد (ديسيبل) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| أقصى PDL (ديسيبل) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
ملاحظة: يتم إجراء جميع القياسات في درجة حرارة الغرفة، ولا يتم تضمين الموصلات.
أبعاد التعبئة والتغليف
تغليف موزع 1×N
| نوع العبوة | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| صندوق معدني أساسي (الطول×العرض×الارتفاع مم) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| صندوق معدني صغير (مم) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| صندوق بلاستيكي للوحدة (مم) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
تغليف موزع 2×N
| نوع العبوة | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| صندوق معدني أساسي (الطول×العرض×الارتفاع مم) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| صندوق معدني صغير (مم) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| صندوق بلاستيكي للوحدة (مم) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
صور المنتج
لماذا تختار TAKFLY
- أكثر من 25 عامًا من الخبرة في تصنيع منتجات الألياف الضوئية
- 450+ عامل تجميع يتمتعون بخبرة تزيد عن 3 سنوات
- 10+ مهندسين بحث وتطوير مخصصين للابتكار
- 16 آلة حقن وخطوط إنتاج مستوردة من ألمانيا
- 30+ آلة اختبار بما في ذلك OTDR و 3D و VFL وأدوات اختبار IL&RL
- معدات اختبار شاملة: أجهزة اختبار قوة الشد، وأجهزة اختبار مقاومة السحق، وأجهزة اختبار قياس الطاقة، وأجهزة فحص الضوء
- قبول العلامة التجارية OEM
- المشاركة في المعارض العالمية: OFC و ECOC و CommunicAsia و NETCOM و AFRICACOM و SVIAZ ICT و CommunicIndonesia و Global Source Electronic Exhibition
مراقبة الجودة
- فحص المواد الخام قبل الإنتاج
- فحص كامل بعد كل عملية فردية
- فحوصات إنتاج نصف منتهية شاملة
- فحص المنتج النهائي الكامل قبل التعبئة
- فحوصات عينية قبل الشحن
معلومات التسليم
- العينات: 1-3 أيام عمل
- أوامر الإنتاج الضخم: 3-7 أيام عمل
- التعبئة والتغليف: أكياس بلاستيكية، كرتون، ولوحات متوفرة حسب الطلب
الأسئلة الشائعة
س1: كيف يمكنني الحصول على الكتالوج وقائمة الأسعار الخاصة بك؟
ج1: يرجى تقديم بريدك الإلكتروني أو معلومات الاتصال الخاصة بك من خلال موقعنا على الويب لتلقي الكتالوج وقائمة الأسعار الخاصة بنا.
س2: هل يمكنني التفاوض على الأسعار؟
ج2: نعم، قد نفكر في خصومات لشحنات حاويات متعددة من البضائع المختلطة.
س3: كم ستكون رسوم الشحن؟
ج3: تعتمد رسوم الشحن على حجم الشحنة وطريقة الشحن. سنقدم الرسوم عند الطلب.
س4: هل يمكنني زيارتك؟
ج4: بالتأكيد! يقع مصنعنا في شنتشن، الصين. يرجى الاتصال بنا لتحديد موعد.
س5: ماذا لو كانت هناك مشكلة في الجودة عندما نحصل على البضائع؟
ج5: إذا واجهت مشكلات في الجودة عند فتح العبوة، فيرجى التقاط صور للرجوع إليها. سيقوم قسم مراقبة الجودة لدينا بالتحقيق وتقديم أفضل الحلول، إلى جانب تنفيذ تحسينات الجودة للإنتاج المستقبلي.
س6: ما هي شروط التعبئة الخاصة بك؟
ج6: نقوم عادةً بتعبئة البضائع في صناديق نفطة وكرتون، ولكن يمكننا تلبية طلبات التعبئة المخصصة من العملاء.
س7: ما هي شروط الدفع الخاصة بك؟
ج7: T/T 30% كوديعة، و 70% رصيد قبل التسليم. نقدم صورًا للمنتجات والتعبئة والتغليف قبل الدفعة النهائية.
س8: ما هي شروط التسليم الخاصة بك؟
ج8: EXW، FOB، CFR، CIF، DDU
س9: ماذا عن وقت التسليم الخاص بك؟
ج9: بشكل عام 5-7 أيام عمل بعد استلام الدفعة المقدمة. يعتمد وقت التسليم المحدد على العناصر وكمية الطلب.
س10: هل يمكنك الإنتاج وفقًا للعينات؟
ج10: نعم، يمكننا تصنيع المنتجات بناءً على العينات أو الرسومات الفنية الخاصة بك.
