مجموعة منافذ الألياف الضوئية مسبقة الإنهاء (PTO)
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | تك-PC-48F-SC-OS2-50M |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | ويسترن يونيون، / تي تي، موني جرام / بايبال |
| القدرة على العرض: | 1000pcs/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مجموعة منافذ الألياف الضوئية مسبقة الإنهاء (PTO) | نوع الألياف: | G657A2 |
|---|---|---|---|
| قطر حقل الوضع: | 1310/1550 | قطر الكسوة: | 125.0 ± 0.7 |
| قطر الطلاء: | 242 ± 7 | معامل التوهين: | <=0.35 |
| إثبات مستوى الإجهاد: | ≥ 100 | عدد الألياف الضوئية: | 1/2/4 اللون الطبيعي/أحمر أزرق أخضر أصفر |
| مادة الوحدة الفرعية: | LSZH | مادة عضو القوة: | غزل الأراميد |
| العلامة التجارية الألياف: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | مجموعة مخرج ألياف ضوئية مُنهية مسبقًا,صندوق إنهاء الألياف البصرية,مجموعة ألياف ضوئية PTO,fiber optic termination box,PTO fiber optic kit |
||
منتوج وصف
مجموعة منافذ الألياف الضوئية مسبقة الإنهاء (PTO)
نظرة عامة على المنتج

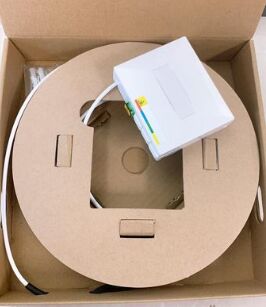

تم تصميم مجموعة المنافذ مسبقة الإنهاء (PTO) للتثبيت السريع والمباشر في عمليات نشر الألياف إلى المنزل (FTTH) والألياف إلى الأعمال (FTTB). تتضمن هذه المجموعة الشاملة صندوقًا صغيرًا لمنفذ الألياف الضوئية محمّل مسبقًا بمحولات وكابل منتهي مسبقًا، ومعبأ بشكل مريح مع بكرة كابل داخل علبة كرتونية واقية.
مع نظام PTO، يصبح تركيب كابل السقوط النهائي ومنفذ الألياف الضوئية عملية بسيطة وفعالة بشكل استثنائي. يمكن للقائمين بالتركيب إزالة الكابل المحمل بالتخزين بسرعة من الكرتون وتركيب المنفذ المنتهي مسبقًا مباشرةً على الحائط باستخدام البراغي، دون الحاجة إلى فتح المنفذ وإزعاج نهايات الألياف الداخلية. وبدلاً من ذلك، يمكن تثبيت مأخذ الطاقة (PTO) بسهولة على سكة DIN القياسية.
يلغي تركيب مأخذ الطاقة (PTO) الحاجة إلى أدوات متخصصة أو خبرة فنية، مما يلغي الحاجة إلى الإنهاء أو الربط في الموقع. ويؤدي هذا إلى تخفيضات كبيرة في وقت التثبيت والتكلفة ومعدلات الفشل لكل عملية نشر للعميل.
ميزات المنتج
- موصلات SC أو LC مع محولات مغلقة
- متوفر بتشطيبات الوجه النهائية UPC وAPC
- ألياف أحادية الوضع G657A2 (أخرى متاحة عند الطلب)
- تركيب سريع بدون أدوات
- كابل LSZH داخلي مقاس 4 مم (يتوفر كابلات أخرى عند الطلب)
- خيارات متعددة لطول الكابل
- تكوينات 1 أو 2 أو 4 ألياف
- نطاق درجة حرارة التشغيل واسعة
- متوافق مع RoHS
- يفي الكابل البصري بمعايير الامتثال لـ CPR Dca
مواصفات المنتج
| غرض | وحدة | مواصفة |
|---|---|---|
| G.657A2 قطر مجال الوضع | 1310 نانومتر | 8.6 ± 0.4 ملم |
| G.657A2 قطر مجال الوضع | 1550 نانومتر | 9.6 ± 0.5 ملم |
| قطر الكسوة | مم | 125.0 ± 0.7 |
| الكسوة غير دائرية | % | ≥ 0.8 |
| خطأ التركيز الأساسي | مم | ≥ 0.5 |
| قطر الطلاء | مم | 242 ± 7 |
| خطأ في تركيز الطلاء/الكسوة | مم | ≥ 12 |
| الطول الموجي لقطع الكابل | نانومتر | ≥ 1260 |
| معامل التوهين | 1310 نانومتر | ≥ 0.35 ديسيبل/كم |
| معامل التوهين | 1550 نانومتر | ≥ 0.21 ديسيبل/كم |
| فقدان الانحناء الكلي (دورة واحدة، نصف قطر 10 مم) | 1550 نانومتر | ≥ 0.75 ديسيبل/كم |
| فقدان الانحناء الكلي (دورة واحدة، نصف قطر 10 مم) | 1625 نانومتر | ≥ 1.5 ديسيبل/كم |
| إثبات مستوى الإجهاد | kpsi | ≥ 100 |
هيكل الكابل
| أغراض | الأوصاف | 1 ألياف | 2 الألياف | 4 الألياف |
|---|---|---|---|---|
| الألياف الضوئية | عدد الألياف | 1 | 2 | 4 |
| الألياف الضوئية | لون | اللون الطبيعي | أحمر أزرق | أصفر أخضر |
| وحدة فرعية | لون | أحمر | أحمر / أزرق | أحمر |
| وحدة فرعية | مادة | LSZH | ||
| وحدة فرعية | القطر | 1.0 ملم من الألياف العنقودية الدقيقة | 1.1 ملم من الألياف العنقودية الصغيرة | 1.1 ملم من الألياف العنقودية الصغيرة |
| عضو القوة | مادة | خيوط الأراميد | ||
| غمد | مادة | LSZH المضادة للأشعة فوق البنفسجية | ||
| غمد | لون | أبيض | ||
| غمد | القطر | 4.0 ± 0.2 مم | ||
صور المنتج
الخصائص الميكانيكية والبيئية
| أغراض | الأوصاف |
|---|---|
| قوة الشد | المدى القصير: 200 نيوتن، المدى الطويل: 100 نيوتن |
| مقاومة السحق | المدى القصير: 400N/100mm، المدى الطويل: 200N/100mm |
| نصف قطر الانحناء | ديناميكي: ≥20D، ثابت: ≥10D |
| نطاق درجة الحرارة | -20 درجة مئوية إلى +70 درجة مئوية |
البيانات الفنية للمخرج
| وصف | قيمة |
|---|---|
| الأبعاد (الارتفاع × العرض × العمق) | 83 × 100 × 30 ملم |
| نوع المحول | SC البسيط، مغلق |
| قدرة الألياف | 4 ألياف |
| موصل إيل | 0.30 ديسيبل |
| موصل رل | 60 ديسيبل (APC)، 50 ديسيبل (UPC) |
لماذا تختار تاكفلاي
- أكثر من 25 عامًا من الخبرة في تصنيع منتجات الألياف الضوئية
- أكثر من 450 عامل تجميع يتمتعون بخبرة تزيد عن 3 سنوات
- أكثر من 10 مهندسين متخصصين في البحث والتطوير
- 16 مجموعة من آلات الحقن المستوردة من ألمانيا و16 خط إنتاج
- أكثر من 30 مجموعة من آلات الاختبار بما في ذلك أدوات اختبار OTDR و3D وVFL وIL وRL، وأجهزة اختبار قوة التوتر، وأجهزة اختبار مقاومة السحق، وأجهزة اختبار عداد الطاقة، وأجهزة فحص الضوء
- العلامات التجارية OEM المتاحة
- المشاركة النشطة في المعارض الصناعية الكبرى بما في ذلك OFC، وECOC، وCommunicAsia، وNETCOM، وAFRICACOM، وSVIAZ ICT، وCommunicIndonesia، ومعرض Global Source الإلكتروني.
ضبط الجودة
- فحص المواد الخام الواردة مع عمليات فحص مفاجئة قبل الإنتاج
- فحص شامل بعد الانتهاء من كل عملية على حدة
- التفتيش الكامل على مراحل الإنتاج نصف المكتملة
- استكمال فحص المنتج النهائي قبل التعبئة
- الشيكات الفورية النهائية قبل الشحن
معلومات التسليم
- العينات: 1-3 أيام عمل
- طلبات الإنتاج الضخم: 3-7 أيام عمل
- التعبئة والتغليف: الأكياس البلاستيكية والكرتون والمنصات متوفرة حسب متطلبات العملاء
الأسئلة المتداولة
Q1: كيف يمكنني الحصول على الكتالوج وقائمة الأسعار الخاصة بك؟
A1: يرجى تقديم بريدك الإلكتروني أو معلومات الاتصال الخاصة بك من خلال موقعنا الإلكتروني لتلقي الكتالوج وقائمة الأسعار الخاصة بنا.
س2: هل يمكنني التفاوض على الأسعار؟
ج2: نعم، قد نأخذ في الاعتبار تخفيضات على حمولات الحاويات المتعددة من البضائع المختلطة.
س3: كم ستكون رسوم الشحن؟
ج3: تعتمد رسوم الشحن على حجم الشحنة وطريقة الشحن. سوف نقدم الرسوم عند الطلب.
س4: هل يمكنني زيارتك؟
A4: بالتأكيد، يقع مصنعنا في شنتشن، الصين. يرجى الاتصال بنا لتحديد موعد.
س 5: ماذا لو كانت هناك مشكلة في الجودة عندما نحصل على البضائع؟
ج5: إذا واجهت مشكلات تتعلق بالجودة عند التفريغ، فيرجى التقاط صور لتكون مرجعًا لنا. سيقوم قسم مراقبة الجودة لدينا بالتحقيق وتقديم أفضل الحلول، إلى جانب تنفيذ التحسينات للإنتاج المستقبلي.
س 6: ما هي شروط التعبئة الخاصة بك؟
A6: تتضمن العبوة القياسية صناديق نفطة وكرتون. نحن نقبل أيضًا مواصفات التغليف المخصصة من العملاء.
س 7: ما هي شروط الدفع الخاصة بك؟
A7: إيداع 30% T/T، مع رصيد 70% مستحق قبل التسليم. نحن نقدم صور المنتجات والتعبئة والتغليف قبل الدفع النهائي.
س 8: ما هي شروط التسليم الخاصة بك؟
A8: تشمل شروط التسليم المتاحة EXW، FOB، CFR، CIF، DDU.
س 9: ماذا عن وقت التسليم الخاص بك؟
ج9: بشكل عام، يستغرق التسليم 5-7 أيام عمل بعد استلام الدفعة المقدمة. يعتمد التوقيت المحدد على أنواع المنتجات وكميات الطلب.
س 10: هل يمكنك الإنتاج وفقًا للعينات؟
ج10: نعم، يمكننا تصنيع المنتجات بناءً على العينات أو الرسومات الفنية الخاصة بك.
