ألياف ضوئية مجموعة منفذ متوقعة (PTO) لشبكة Fttx الميدانية سريعة وسهلة التثبيت
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | تك-PC-48F-SC-OS2-50M |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | Western Union ، T/T ، /PayPal |
| القدرة على العرض: | 1000pcs/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مجموعة منافذ الألياف الضوئية مسبقة الإنهاء (PTO) | نوع الألياف: | G657A2 |
|---|---|---|---|
| قطر حقل الوضع: | 1310/1550 | قطر الكسوة: | 125.0 ± 0.7 |
| قطر الطلاء: | 242 ± 7 | معامل التوهين: | <=0.35 |
| إثبات مستوى الإجهاد: | ≥ 100 | عدد الألياف الضوئية: | 1/2/4 اللون الطبيعي/أحمر أزرق أخضر أصفر |
| مادة الوحدة الفرعية: | LSZH | مادة عضو القوة: | خيوط الأراميد |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | مجموعة مخرج ألياف ضوئية مُنهية مسبقًا,صندوق إنهاء الألياف البصرية,مجموعة ألياف ضوئية PTO |
||
منتوج وصف
ألياف ضوئية مجموعة منفذ متوقعة (PTO) لشبكة Fttx الميدانية سريعة وسهلة التثبيت
عبارة عامة عن حزمة المخرج المُسجَّلة مسبقاً للألياف البصرية

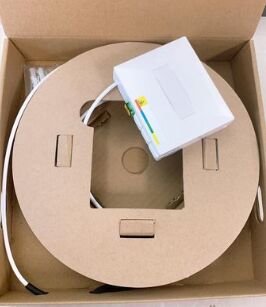

تم تصميم مجموعة المخرجات المُنتهية مسبقاً (PTO) للتثبيت السريع والبسيط في عمليات نشر الألياف إلى المنزل (FTTH) والألياف إلى الأعمال (FTTB).هذه المجموعة الشاملة تتضمن صندوق منفذ الألياف الضوئية منخفضة الوضوح محملة مسبقا مع المكيفات وكابل، معبأة بسهولة مع لفافة كابل داخل علبة واقية.
مع نظام PTO ، يصبح تثبيت كابل الانبعاث النهائي ومخرج الألياف الضوئية عملية بسيطة وفعالة بشكل استثنائي.يمكن للمثبتين إزالة الكابل المحمل بالدوال بسرعة من الكرتون وتركيب منفذ المنتهية مسبقاً مباشرة على الحائط باستخدام المسامير، دون الحاجة إلى فتح المخرج وتعطيل نهاية الألياف الداخلية. بدلاً من ذلك ، يمكن توصيل PTO بسهولة على حديد DIN القياسي.
يزيل تثبيت PTO متطلبات الأدوات المتخصصة أو الخبرة التقنية ، مما يزيل الحاجة إلى الانتهاء أو التوصيل في الموقع.هذا يؤدي إلى تقليل كبير في وقت التثبيت، والتكلفة، ومعدلات الفشل لكل عملية نشر العملاء.
خصائص حزمة المخرجات المسبقة الانتهاء من الألياف البصرية
- اتصالات SC أو LC مع مخصصات مغلقة
- متوفرة في UPC و APC النهاية وجه التشطيب
- الألياف G657A2 ذات الوضع الواحد (تتوفر الألياف الأخرى عند الطلب)
- التثبيت السريع بدون أدوات
- كابل LSZH داخلي 4 ملم (غيره متاح عند الطلب)
- خيارات أطول الكابلات المتعددة
- 1تشكيلات الألياف 2 أو 4
- مجموعة واسعة من درجات حرارة التشغيل
- متوافقة مع RoHS
- الكابل البصري يفي بمعايير الامتثال لـ CPR Dca
المواصفات الخاصة بمجموعة المخرجات المسبقة للفايبر البصرية
| البند | الوحدة | المواصفات |
|---|---|---|
| قطر المجال G.657A2 Mode | 1310nm | 8.6 ± 0.4 ملم |
| قطر المجال G.657A2 Mode | 1550nm | 9.6 ± 0.5 ملم |
| قطر الغطاء | ملم | 125.0 ± 07 |
| غير دائرية الغطاء | % | ≤ 0.8 |
| خطأ مركزية النواة | ملم | ≤ 0.5 |
| قطر الطلاء | ملم | 242 ± 7 |
| خطأ تركيزية الطلاء/الغطاء | ملم | ≤ 12 |
| طول موجة قطع الكابل | nm | ≤ 1260 |
| معامل التخفيف | 1310nm | ≤ 0.35 ديسيبل/كم |
| معامل التخفيف | 1550nm | ≤ 0.21 ديسيبل/كم |
| خسارة ثنية كبيرة (دورة واحدة، نصف قطرها 10 ملم) | 1550nm | ≤ 0.75 ديسيبل/كم |
| خسارة ثنية كبيرة (دورة واحدة، نصف قطرها 10 ملم) | 1625nm | ≤ 1.5 ديسيبل/كم |
| مستوى الإجهاد | كبسي | ≥ 100 |
هيكل الكابلات
| البنود | الوصف | 1 الألياف | 2 الألياف | 4 الألياف |
|---|---|---|---|---|
| الألياف البصرية | عدد الألياف | 1 | 2 | 4 |
| الألياف البصرية | اللون | اللون الطبيعي | أحمر أزرق | أخضر أصفر |
| الوحدة الفرعية | اللون | أحمر | أحمر / أزرق | أحمر |
| الوحدة الفرعية | المواد | LSZH | ||
| الوحدة الفرعية | قطرها | 1.0 ملم الألياف المكونة من كتل صغيرة | 1.1 ملم الألياف المجهرية | 1.1 ملم الألياف المجهرية |
| عضو القوة | المواد | خيوط الأراميد | ||
| الغطاء | المواد | LSZH مضاد للأشعة فوق البنفسجية | ||
| الغطاء | اللون | الأبيض | ||
| الغطاء | قطرها | 4.0±0.2ملم | ||
الصور من علبة المخرجات المُنتهية مسبقاً من الألياف البصرية
الخصائص الميكانيكية والبيئية
| البنود | الوصف |
|---|---|
| قوة الشد | على المدى القصير: 200N ، على المدى الطويل: 100N |
| مقاومة السحق | على المدى القصير: 400N/100mm ، على المدى الطويل: 200N/100mm |
| نصف قطر الانحناء | الديناميكية: ≥20D، الثابتة: ≥10D |
| نطاق الحرارة | -20°C إلى +70°C |
البيانات التقنية للمخرج
| الوصف | القيمة |
|---|---|
| الأبعاد (H x W x D) | 83 × 100 × 30 ملم |
| نوع المحول | أس سي سيمبليكس مغلقة |
| قدرة الألياف | 4 ألياف |
| المرفق IL | 0.30 ديسيبل |
| رابط RL | 60 ديسيبل (APC) ، 50 ديسيبل (UPC) |
لماذا تختار شركة "تاكفلي"؟
- أكثر من 26 عاما من الخبرة في تصنيع منتجات الألياف البصرية
- أكثر من 450 من عمال التجميع مع خبرة 3+ سنوات
- 10+ مهندسين متخصصين في البحث والتطوير
- 16 مجموعة من ألمانيا مستوردة آلات الحقن و 16 خطوط الإنتاج
- أكثر من 30 مجموعة من آلات الاختبار بما في ذلك أدوات الاختبار OTDR و 3D و VFL و IL و RL ومختبرات قوة التوتر ومختبرات مقاومة السحق ومختبرات عداد الطاقة ومحققات الضوء
- العلامات التجارية المتوفرة
- المشاركة النشطة في المعارض الصناعية الرئيسية بما في ذلك OFC و ECOC و CommunicAsia و NETCOM و AFRICACOM و SVIAZ ICT و CommunicIndonesia و Global Source Electronic Exhibition
مراقبة الجودة
- فحص المواد الخام الواردة مع عمليات فحص عشوائية قبل الإنتاج
- فحص شامل بعد الانتهاء من كل عملية فردية
- التفتيش الكامل لمراحل الإنتاج النصف النهائي
- فحص كامل للمنتج النهائي قبل التعبئة
- الفحوصات الفورية النهائية قبل الشحن
معلومات التسليم
- العينات: 1-3 أيام عمل
- طلبات الإنتاج الضخم: 3-7 أيام عمل
- التعبئة والتغليف: أكياس بلاستيكية، وعلب، وقصائف متاحة وفقا لمتطلبات العملاء
